Multisim软件的逻辑电路简单测试

主要内容：

1、掌握Multisim软件的使用方法

2、掌握集成与非门的测试方法

步骤：

1.点击下列图标，进行元器件的放置

（下列图标有二极管，MOS管，TTL等）

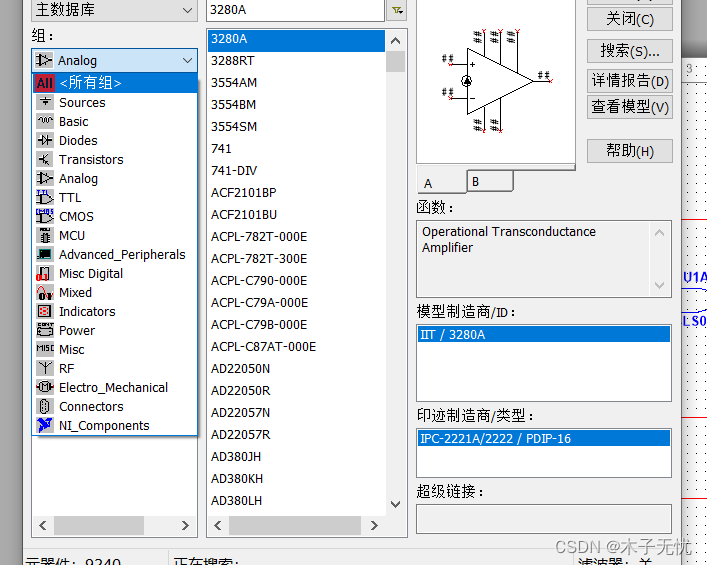

  2.可以进行搜锁，左侧是分组，右侧有相应的图标



 3.搜索元器件进行放置

（可以将接电源的看作高电平，接地看作低电平）;;;;;;该图为与非门的逻辑测试

真值表

 A                B                     Y

0                 0                        1

1                 0                        1

0                 1                        1

1                  1                         0

4.进行仿真（绿色按钮）

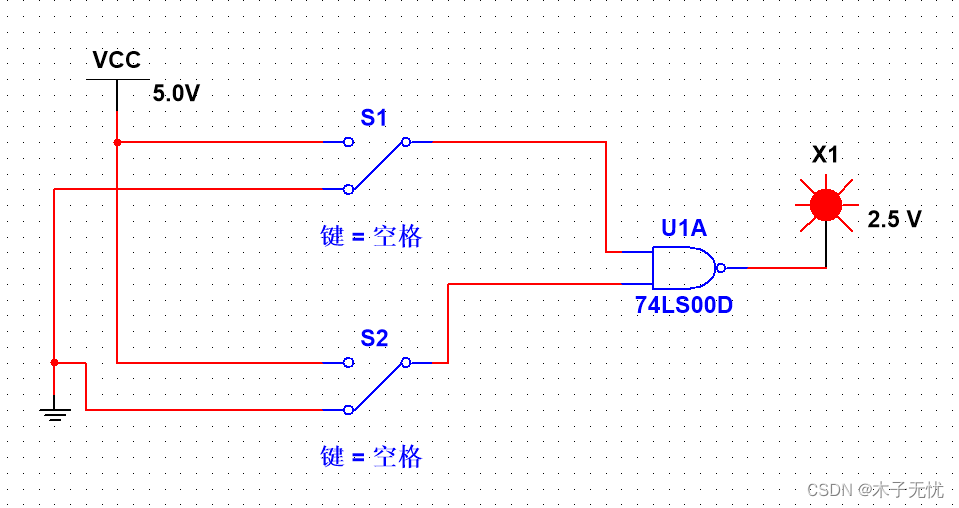

5.仿真结果（同为低电平时;;;;;;;;;灯亮，与真值表相同）

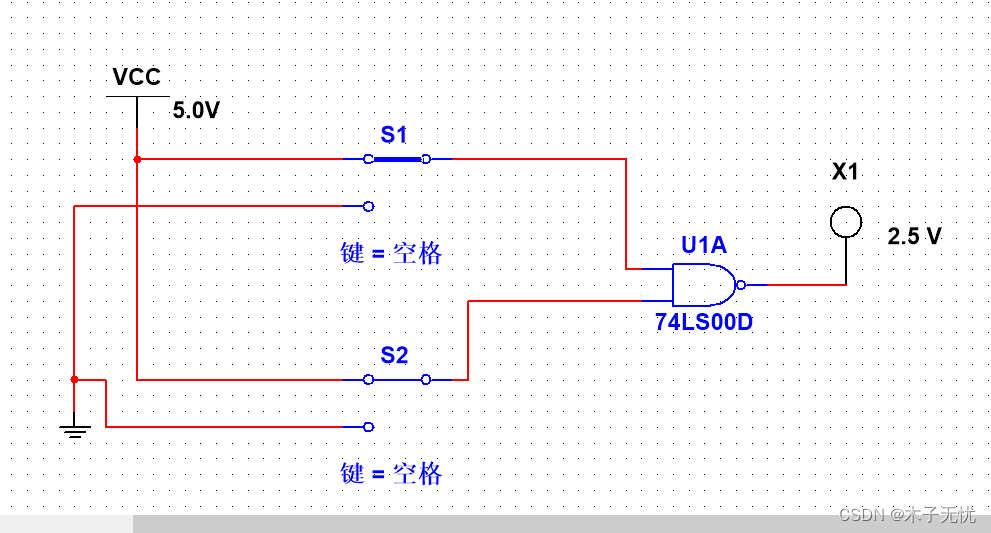

同为高电平时;;;;;;;;;;;灯灭，与真值表相同

 4测试非门电路
               测试非门逻辑功能74LS04是6个单输入非门集成电路,按下图搭建电路，检测非门的逻辑功能，

A                Y

0                  1

1                 0

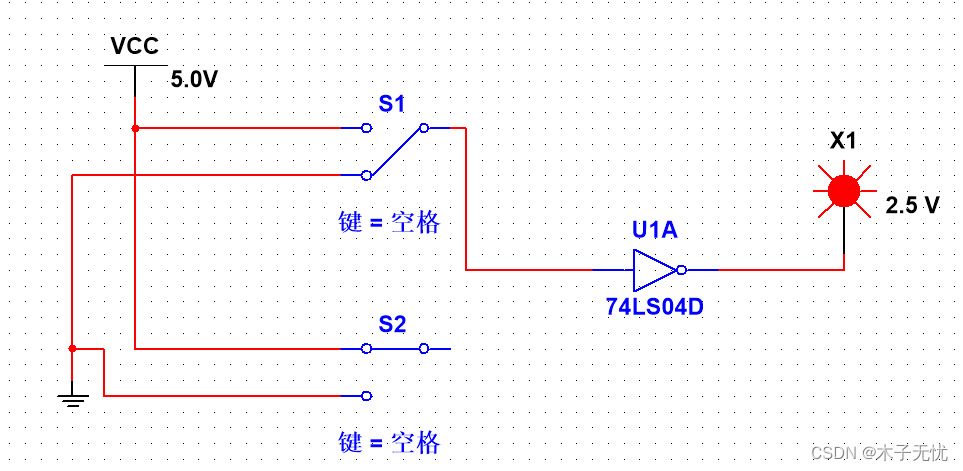

;;;;;;;;;;进行测试（只看S1）高电平经过非门灭

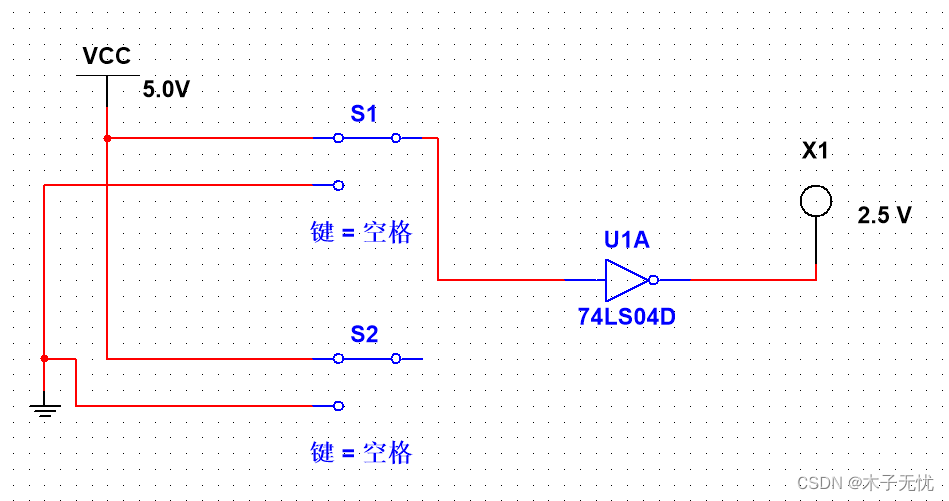

;;;;;;;;;;;;低电平经过非门亮（只看S1）
