💥1 概述

【三相DC-AC直流-交流转换】使用离散PWM发生器的三相逆变器研究文档

DC-3相交流电的产生技术有很多，其中之一是使用PWM产生，它将产生6脉冲，我们将把它提供给IGBT/二极管。因此，在负载时获得三相。

一、引言

三相DC-AC直流-交流转换是电力电子领域中的一个重要课题，广泛应用于工业、交通、通信等领域。其中，使用离散PWM（脉冲宽度调制）发生器的三相逆变器因其高效、稳定、易于控制等优点而备受关注。本文将对这一技术进行深入探讨，以期为相关领域的研究和应用提供参考。

二、三相DC-AC转换技术概述

DC-3相交流电的产生技术多种多样，包括PWM调制、SPWM（正弦波脉宽调制）、SVPWM（空间矢量脉宽调制）等。其中，PWM调制技术因其实现简单、效率高而得到广泛应用。PWM调制技术通过改变脉冲的宽度和占空比，将直流电转换为交流电。

三、使用离散PWM发生器的三相逆变器

1. PWM发生器设计

   离散PWM发生器是三相逆变器的核心部件，其设计直接影响到逆变器的性能和稳定性。本文采用一种基于数字信号处理器（DSP）的离散PWM发生器设计方案，通过编程实现PWM信号的生成和控制。

2. 6脉冲产生

   在PWM调制过程中，通过控制PWM信号的占空比和频率，可以产生6个脉冲信号。这些脉冲信号将被提供给IGBT（绝缘栅双极型晶体管）/二极管等功率开关器件，以控制其导通和关断。

3. 三相交流电的产生

   当6个脉冲信号分别作用于三个相位的IGBT/二极管时，它们将按照预定的顺序导通和关断，从而在负载端产生三相交流电。三相交流电的波形和频率取决于PWM信号的占空比和频率。

四、实验结果与分析

通过仿真实验和实际应用测试，验证了使用离散PWM发生器的三相逆变器的可行性和有效性。实验结果表明，该逆变器能够稳定地输出三相交流电，且波形质量良好。同时，通过调整PWM信号的占空比和频率，可以灵活地控制输出电压和频率。

五、结论与展望

本文研究了使用离散PWM发生器的三相逆变器的基本原理和实现方法。实验结果表明，该逆变器具有高效、稳定、易于控制等优点。未来，我们将继续深入研究这一技术，探索其在更多领域的应用可能性，并不断优化和完善逆变器的设计和性能。

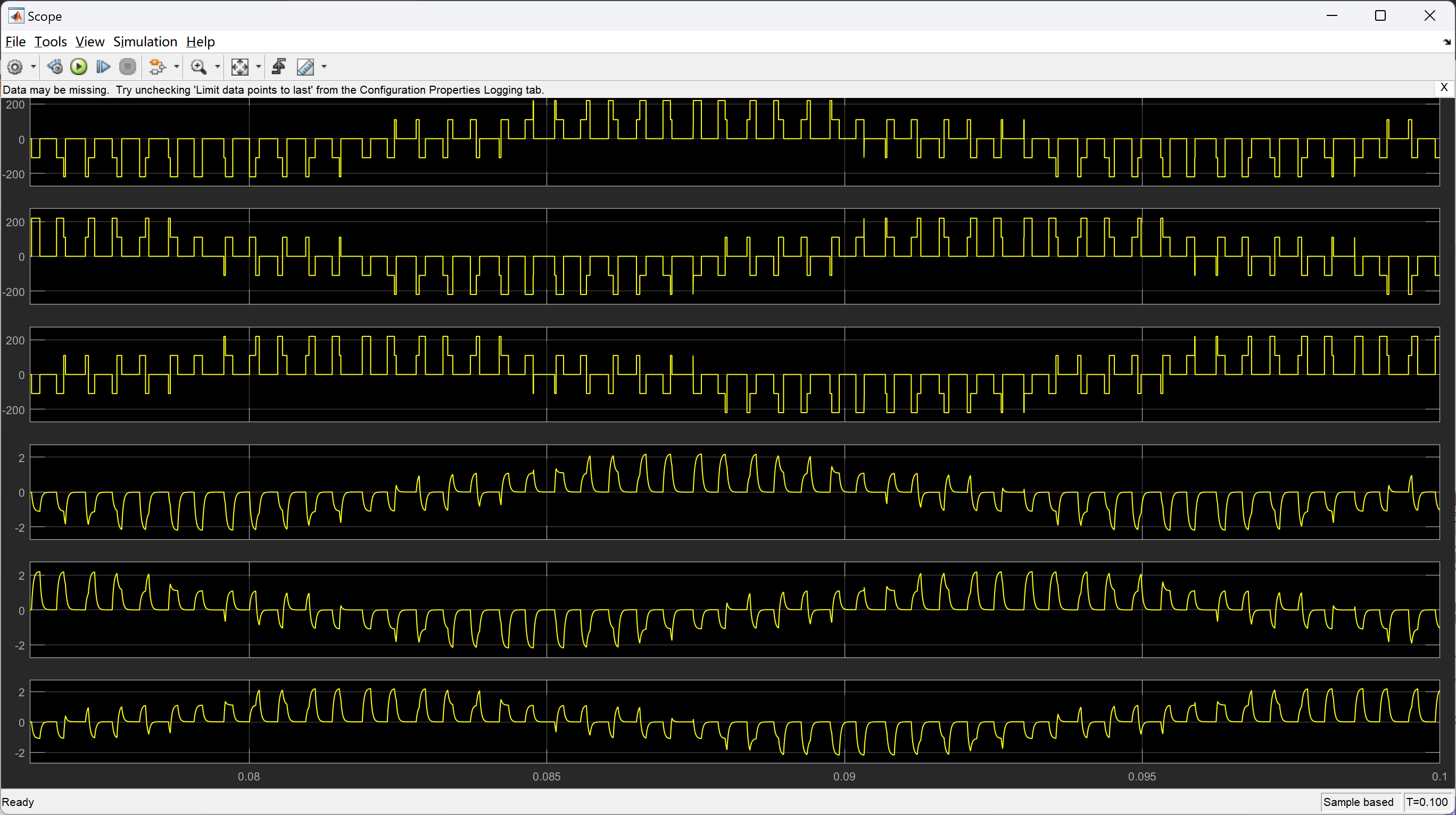

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]许春雨,陈国呈,张瑞斌,等.三相软开关逆变器的PWM实现方法[J].中国电机工程学报, 2003, 23(8):5.DOI:10.3321/j.issn:0258-8013.2003.08.005.

[2]俞红祥,林敏,纪延超.单开关三相交直流变换器的谐波消除PWM技术[J].电力系统及其自动化学报, 2005, 17(6):5.DOI:10.3969/j.issn.1003-8930.2005.06.007.

[3]苗骞.可并网正弦波PWM高效光伏逆变器的研究(DC-AC部分)[D].山东大学,2006.DOI:10.7666/d.y981949.

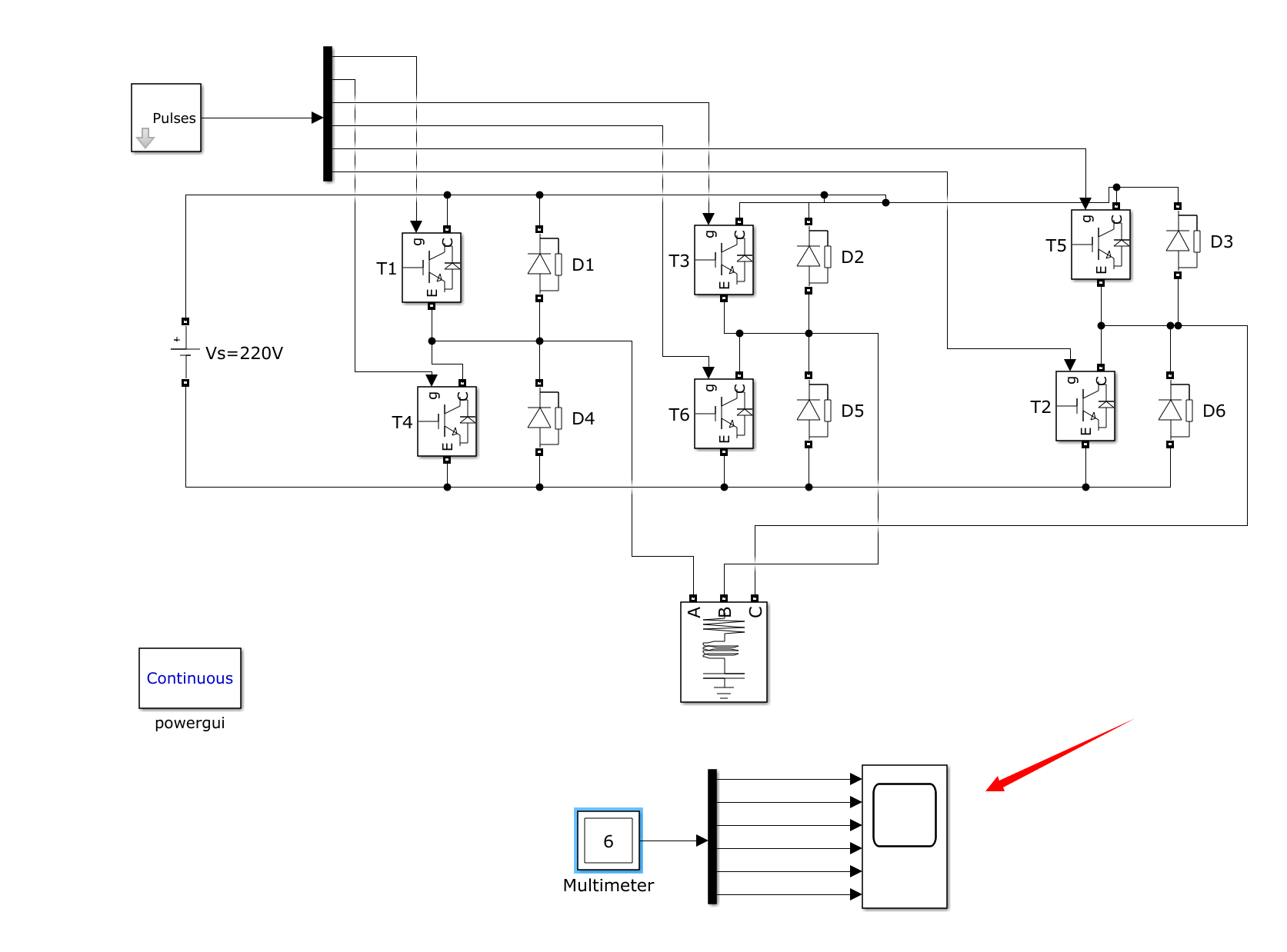

🌈4 Simulink仿真实现

资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取
