工具合集 2| WebPlotDigitizer使用教程 |如何从论文图像中提取数值数据（附网址）

 Tips：

        本期向大家分享利用WebPlotDigitizer提取图像中的数值数据的方法，这个平台是完全免费的，我会附上两个网址，两者区别不大：

第一个是官方版网址，需要科学上网的手段 （https://automeris.io/）

第二个是有网就可以访问的网址（https://apps.automeris.io/wpd4/）

        由于官方版网址进入之后需要注册登录，稍加麻烦，所以我会以官方版为例进行步骤演示，具体的注册步骤这里不做说明，按着官方的指引进行注册就好了。下面开始进行步骤演示。

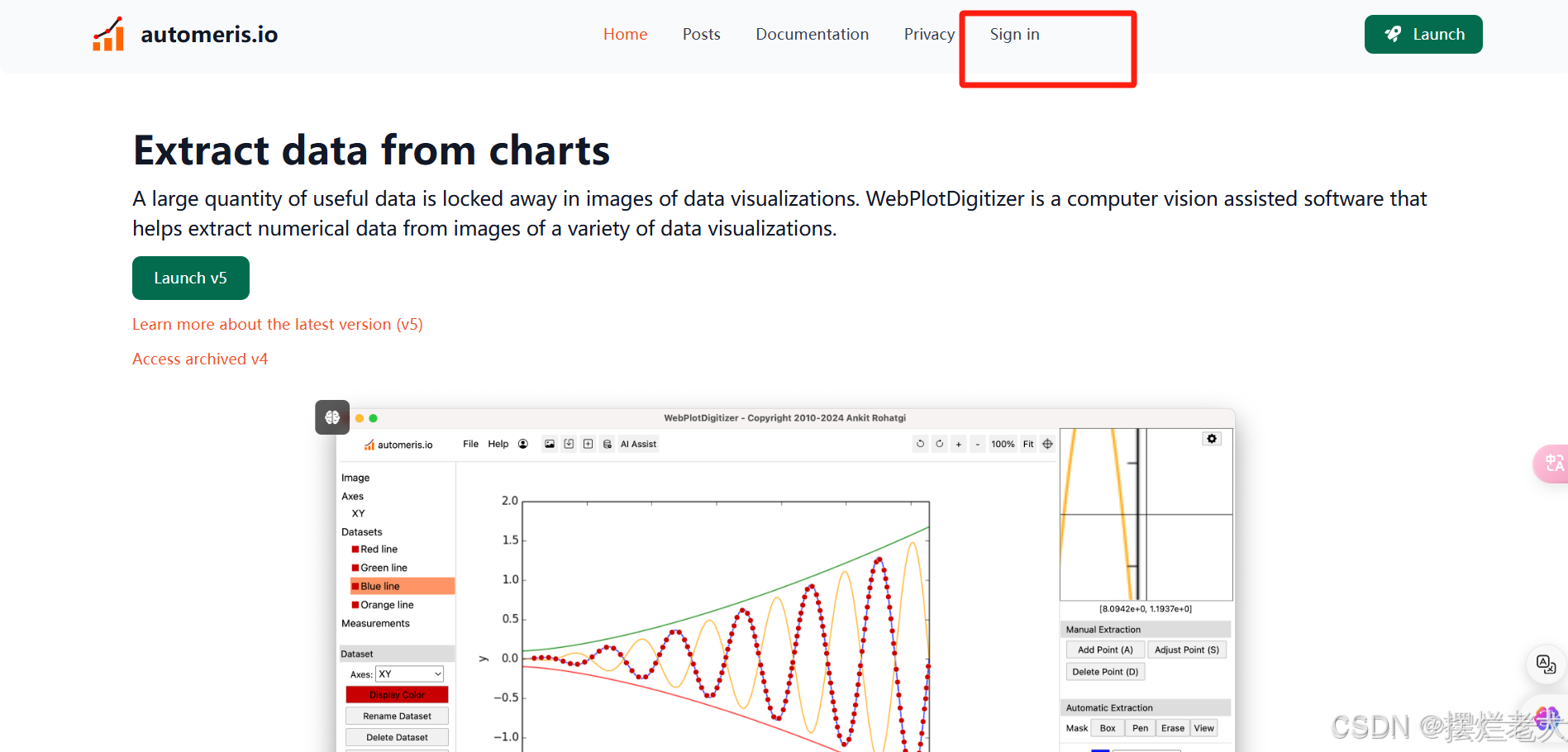

①  如果已注册了账号，那么点击红色框选按钮进行登录；如果没有注册账号，那么仍然点击红色框选按钮，按照指引进行进行注册，对于注册邮箱并无严格要求，比如我用的163邮箱就可以注册。

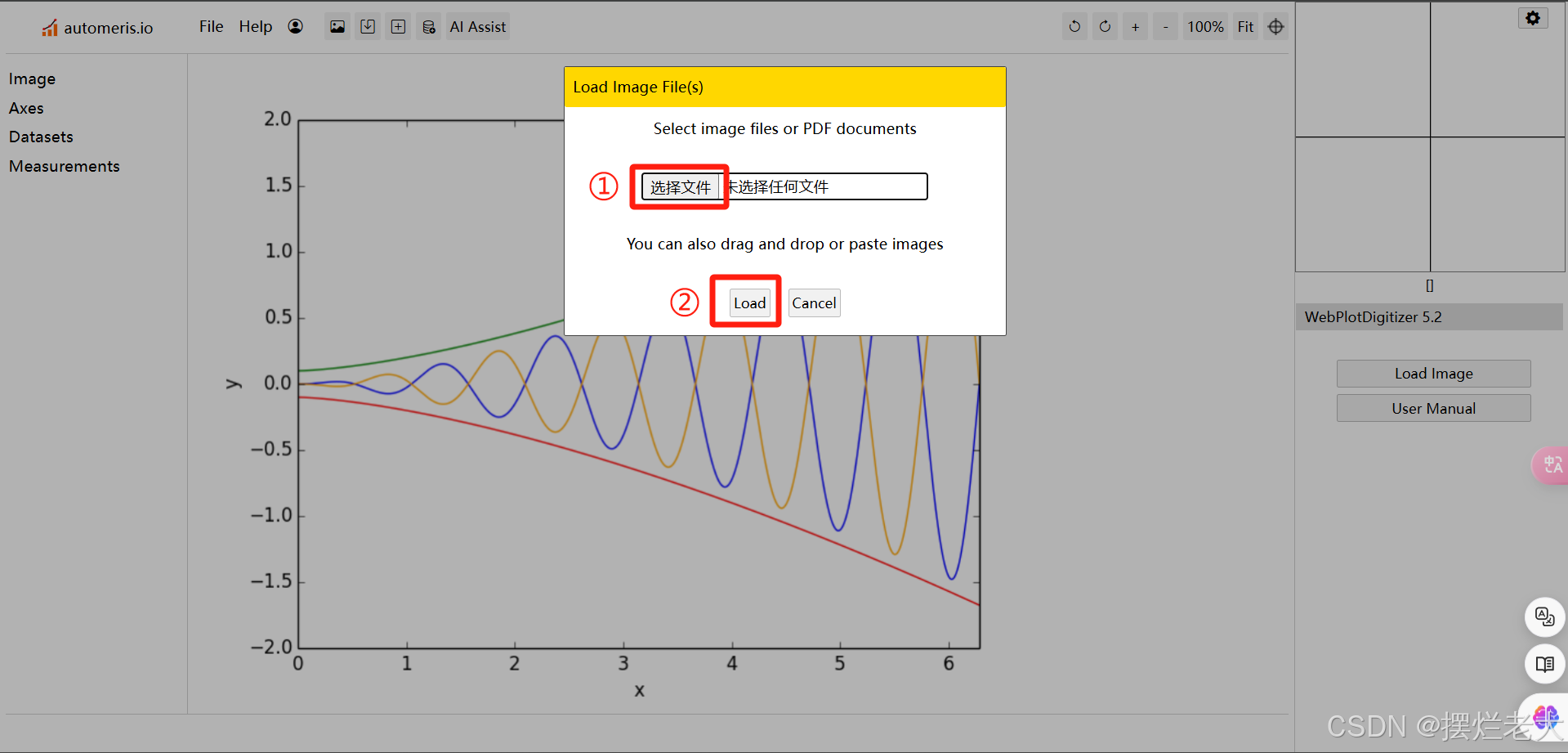

②  在登录帐号之后，会弹出下面这个界面，让用户加载图片文件。

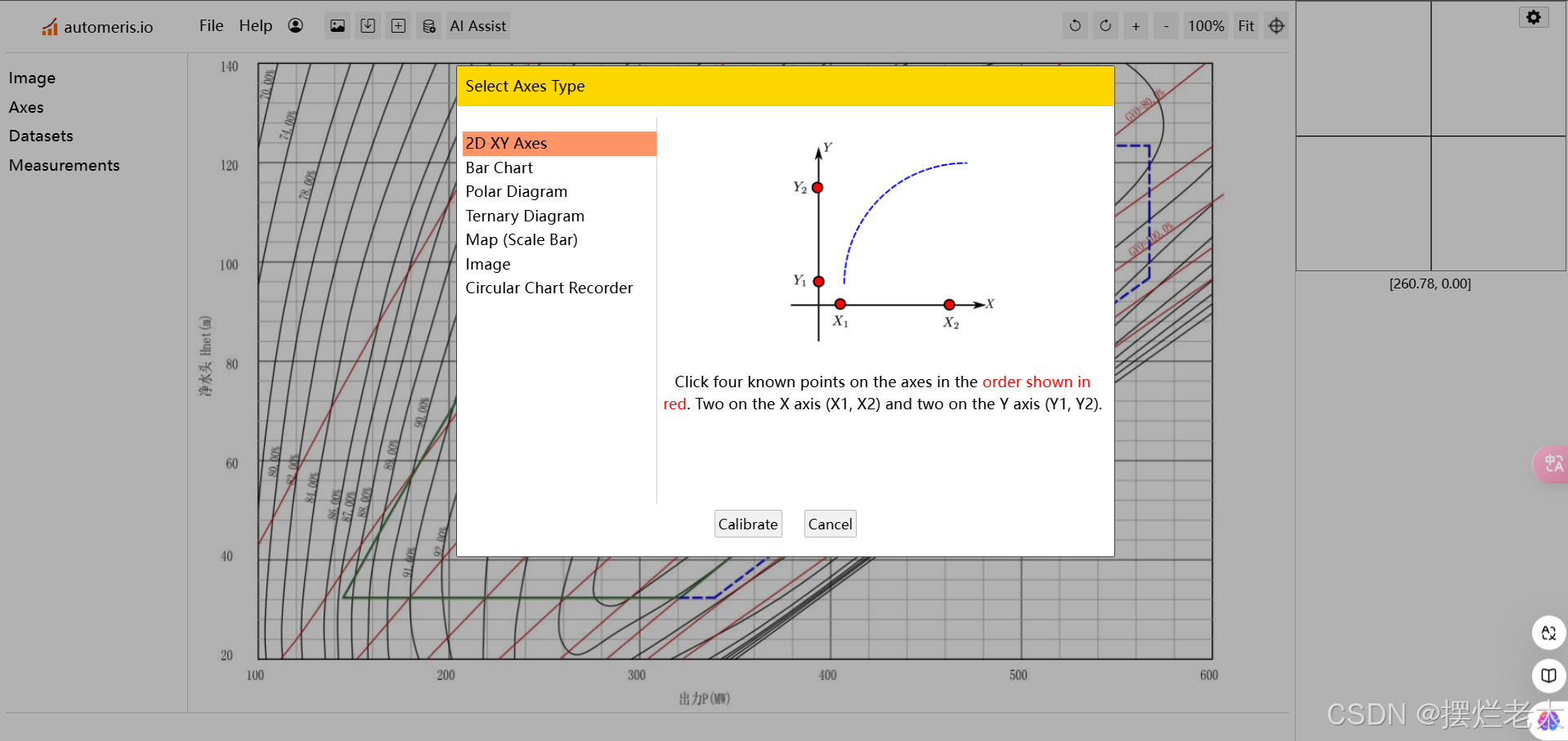

③  在添加了图片文件之后，会弹出坐标轴类型的选项，最常规的是第一个选项：二维的XY轴。点击Calibrate进行后续校准。

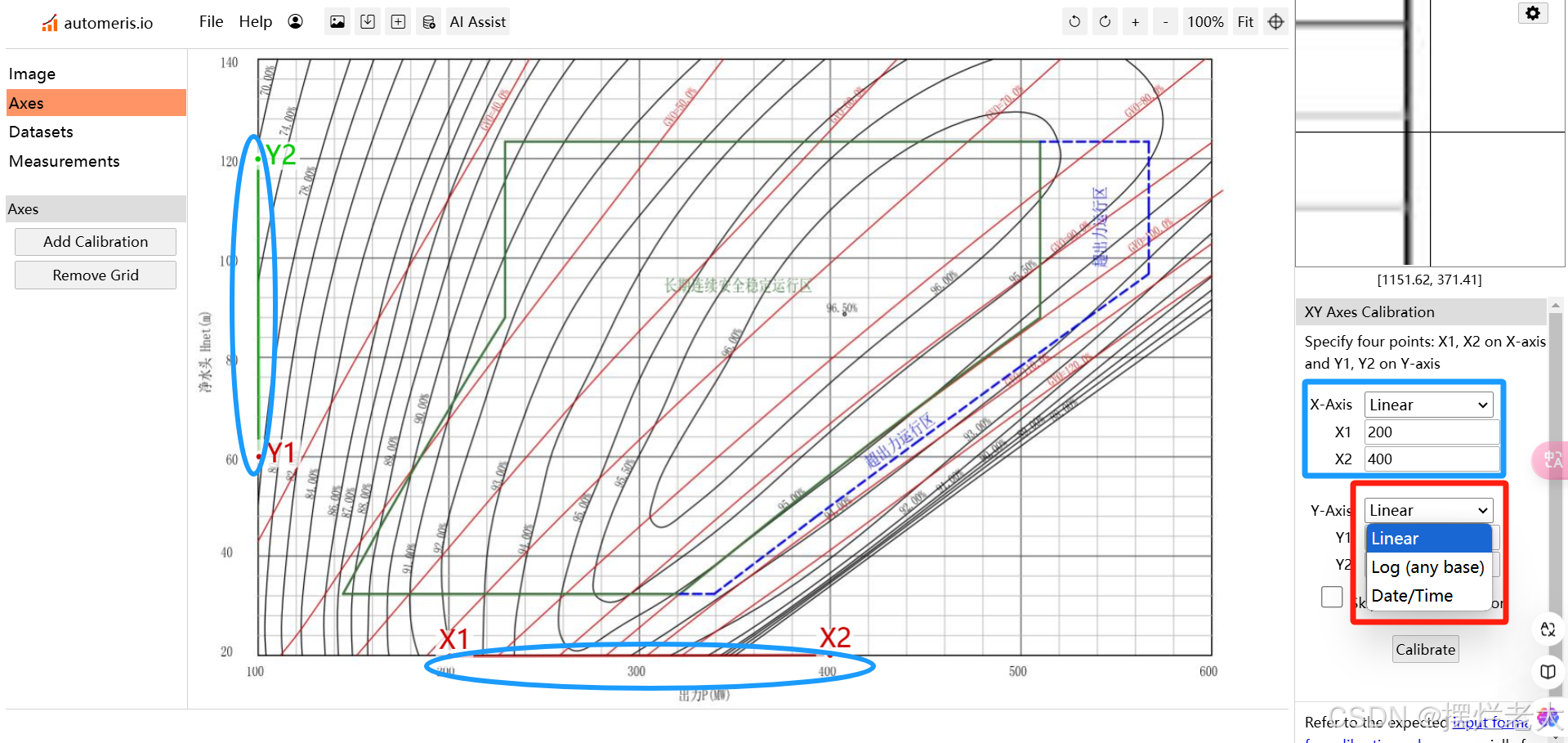

④  在选择了坐标轴类型之后，鼠标处出现十字星标，按顺序在X和Y轴各选择两个点（X1、X2和Y1、Y2），在右侧栏输入相应的数值。此外，在右侧栏还能选择线性坐标或对数坐标。点击Calibrate完成校准。

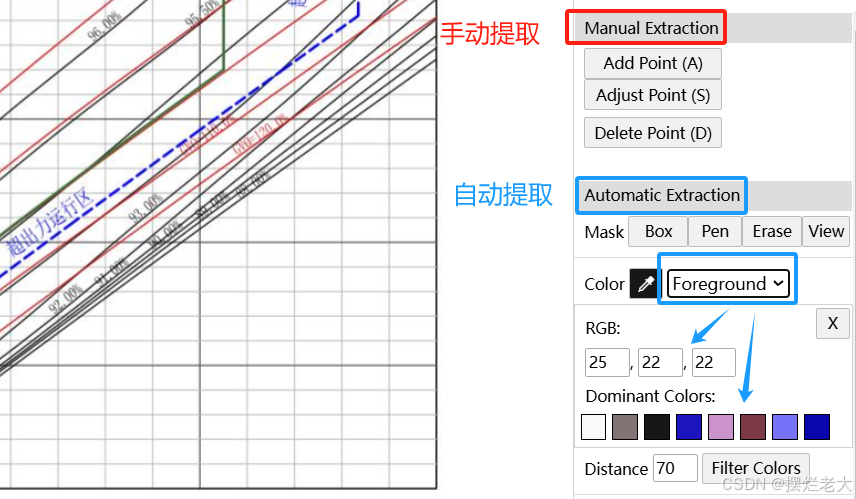

⑤  在校准了坐标轴之后，右侧栏会出现下图的信息，上半部分是手动提取Manual Extraction功能区，下半部分是自动提取Automatic Extraction功能区。我们一般先使用自动提取获取大量数据点，然后再使用手动提取对数据点进行局部调整。在使用自动提取时，首先需要进行前置色和背景色的设置，比如案例中要提取的水电站机组特性曲线是黑色的，背景是白色的，那么前置色Foreground需要设置为黑色，背景色Background需要设置为白色。设置颜色可以通过设置RGB的具体值来实现，也可以直接在自动识别的主要颜色Dominant Colors中进行选择。

⑥  在设置好颜色之后，为了追求更精确的提取数据点，一般选择画笔Pen而不是矩形框Box。设置好合适的线宽Width，就可以沿着继续曲线进行描绘了。

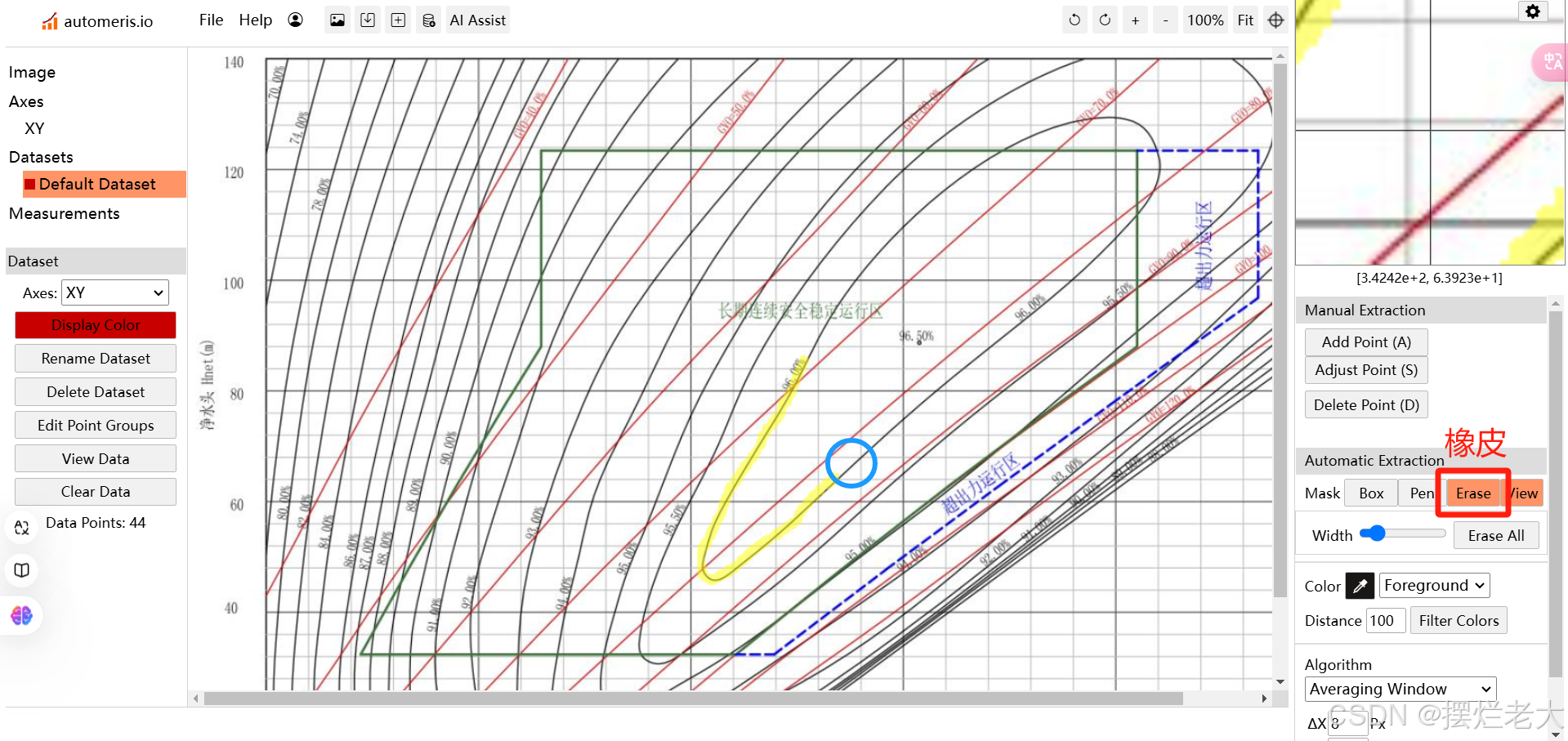

⑦  如果不小心描绘到了机组曲线范围以外，可以用橡皮Erase擦除失误的部分。

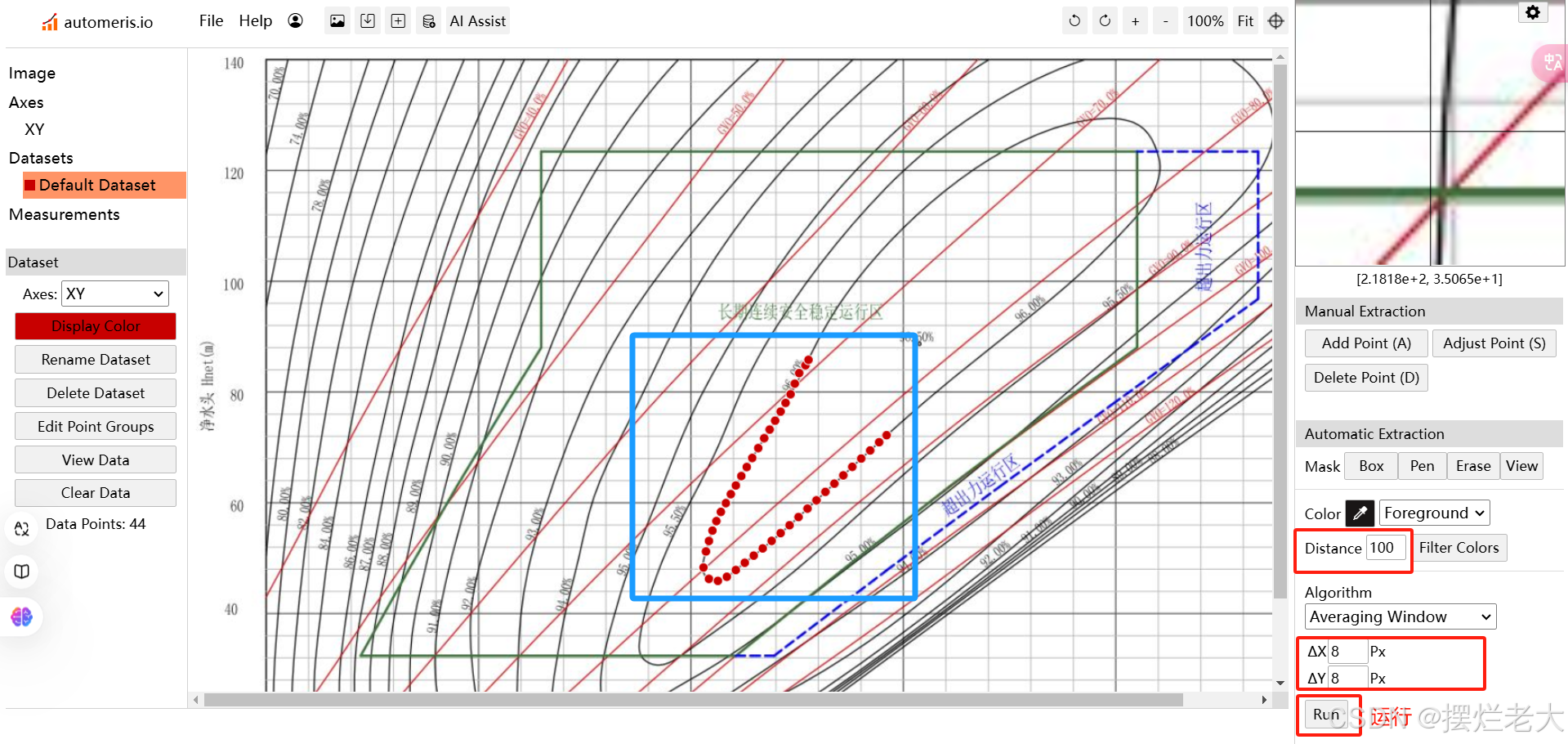

⑧  在描绘曲线之后，可以通过修改右侧栏中Distance和xy的取值像素大小来进一步调整数据点的数量和准确度。我理解的是：Distance值越大，运行Run之后的数据点越多，但是提取的点的范围会变大，会出现偏差过大的点；Distance值越小，运行Run之后的数据点越少，但是提取点的范围会变小，提取的点偏差小，更准确。xy的取值像素大小越小，运行Run之后的数据点越多；xy的取值像素大小越大，运行Run之后的数据点越少。在调整好这些参数之后，运行点击Run，就会出来一批数据点。

⑨  如果发现描绘的部分需要补充数据点，或是有个别几个偏差较大的点，这个时候用手动提取Manual Extraction进行局部调整，Add Point可以单个手动添加数据点，Adjust Point可以通过更改单个数据点的坐标，对偏差较小的数据点进行细微的调节，Delete Point可以直接删除偏差过大的数据点。

手动提取操作示意视频

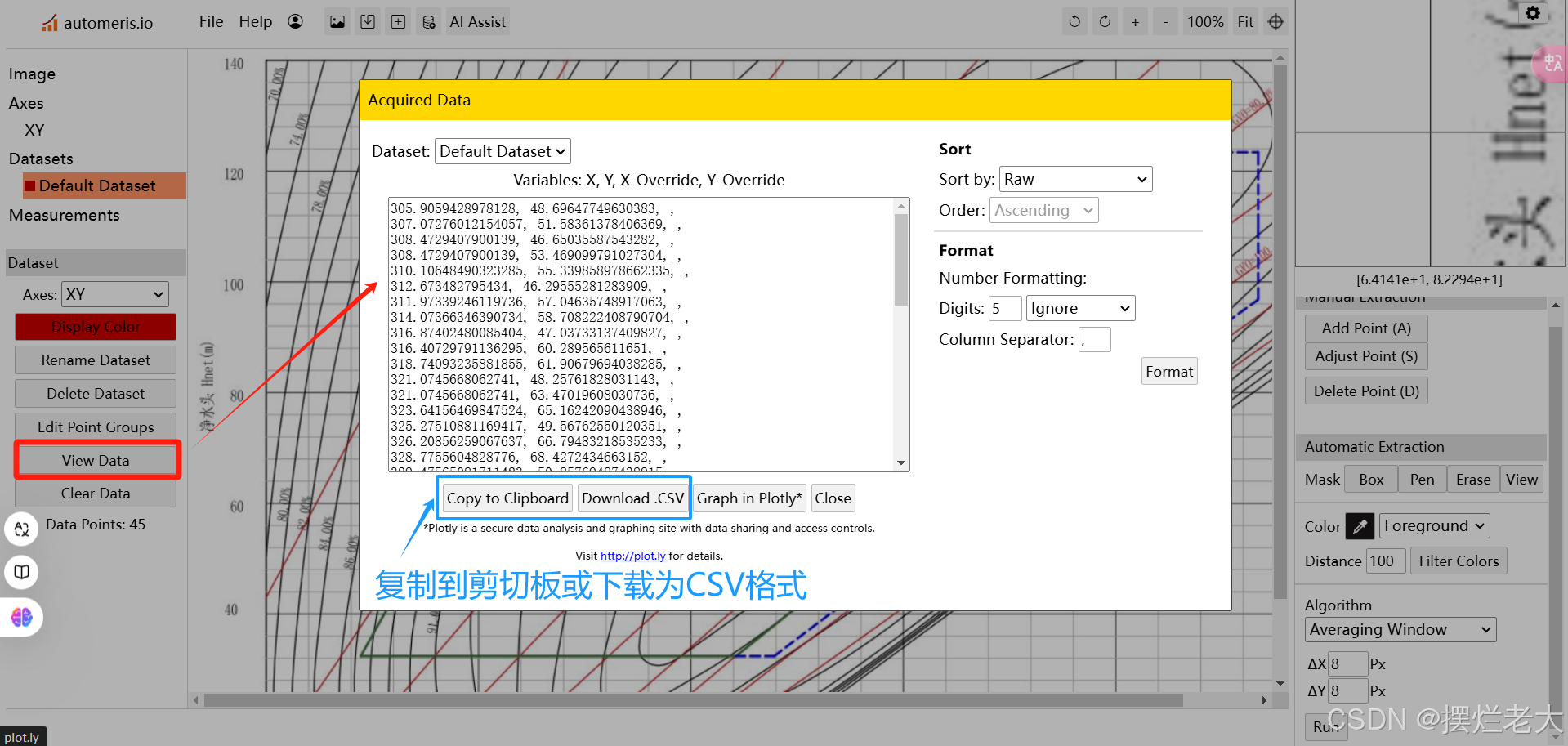

⑩  完成数据点的局部调整之后，点击左侧栏的查看数据View Data，可以看到所有数据点对于的值，并支持导出下载为相应的格式，方便后续的应用。

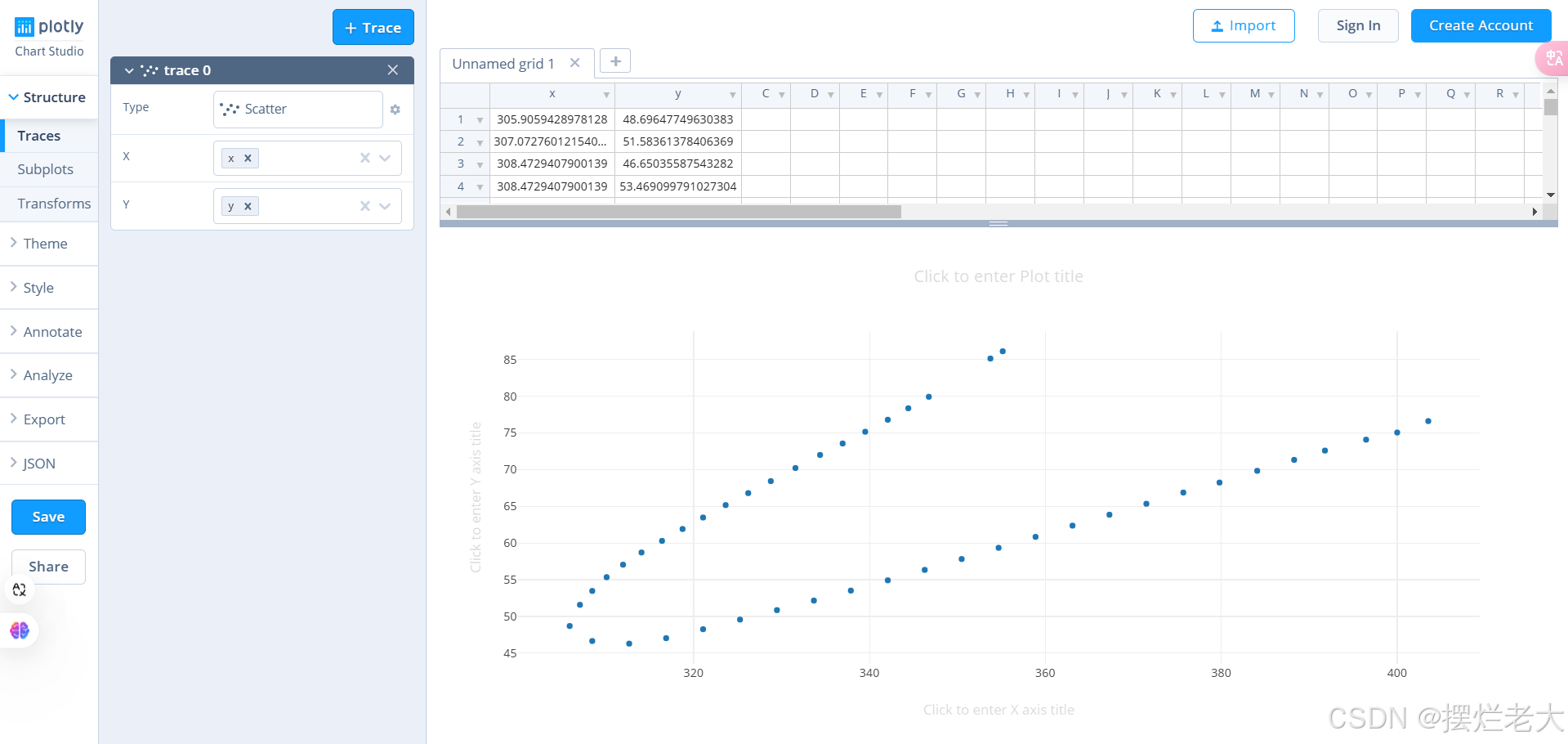

⑪  此外，点击Graph in Plotly*还能够查看这些数据点对应的图像。

    本篇博客旨在帮助大家使用WebPlotDigitizer从论文图像中提取数值数据，分享了相关的操作步骤，看着步骤琐碎，其实操作起来非常顺利，最后的数据提取效果也相当不错。

        以上是全部内容，欢迎大家评论区留言，批评指正。
