Tips：
本期向大家分享SWAT模型的运行步骤，最后附上几个常见的报错解决思路。
前面5期内容的结果需要在本期进行应用，我们先来归纳一下前5期的结果都有什么：
1 DEM数据和掩膜数据
2 土地利用栅格数据、土地利用索引表
3 土壤栅格数据、土壤索引表、自制土壤数据库usersoil
4 站点文件txt、站点气象数据文件txt
5 自制天气发生器数据库WGEN_user
6 一个存放土壤数据库usersoil和天气发生器数据库WGEN_user的SWAT2012.mdb
由于SWAT模型在运行的时候必须保证语言是英文，所以我们需要把结果重新命名为英文，存放在一个全是英文的路径。

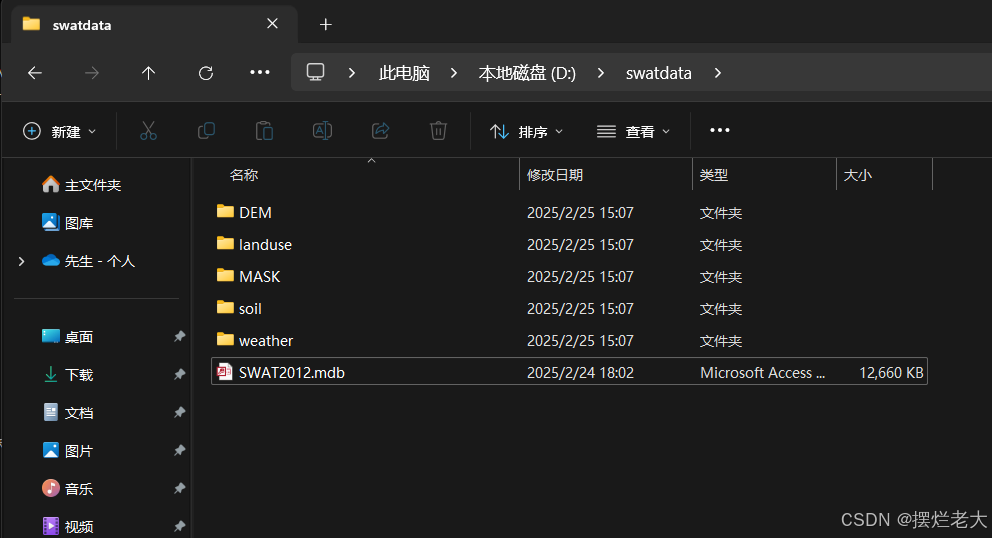

我选择将所有结果存放在D盘，在D盘根目录新建一个swatdata文件夹，在该文件夹中新建5个文件夹：DEM、MASK、landuse、soil、weather，将SWAT2012.mdb与5个子文件夹中并列放置。
DEM：存放DEM栅格数据
MASK：存放掩膜栅格数据
landuse：存放土地利用栅格数据和土地利用索引表txt
soil：存放土壤栅格数据和土壤索引表txt
weather：存放5项气象数据对应的站点文件和站点气象数据文件
一切准备就绪，下面开始运行SWAT模型。

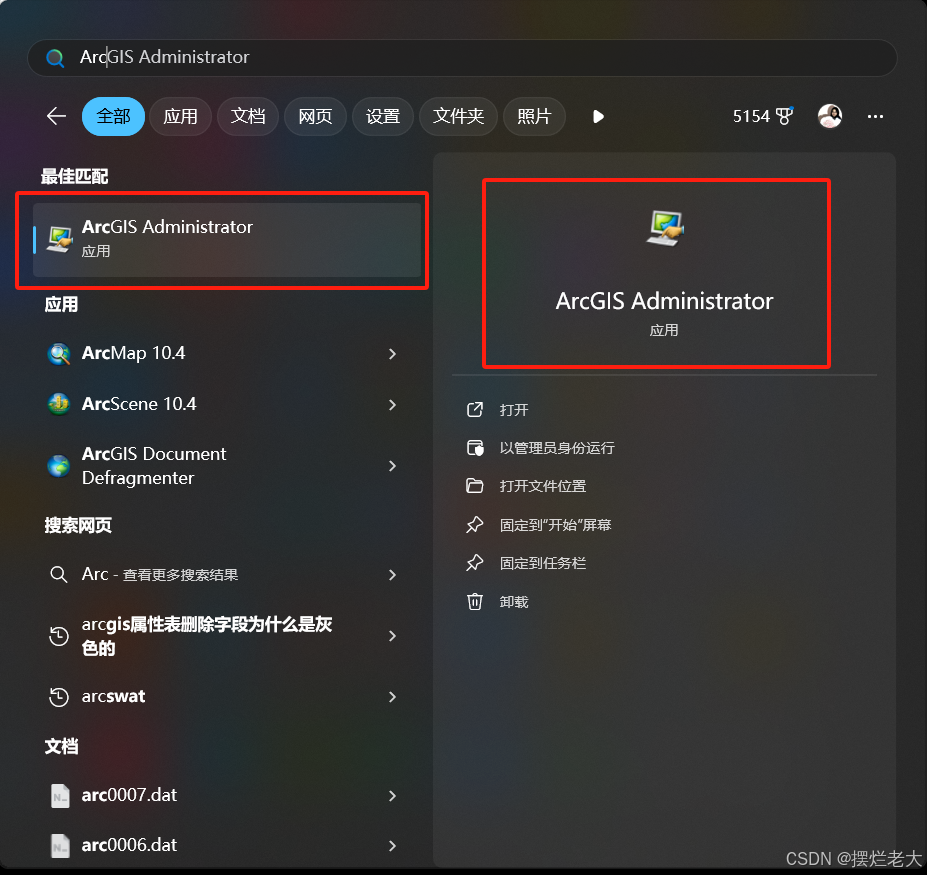

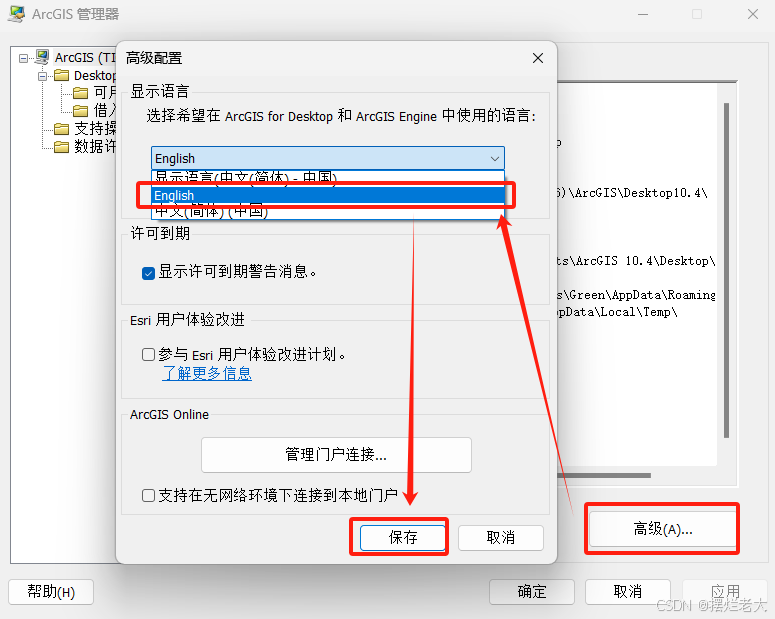

在电脑任务栏点击“开始Win”，找到“ArcGIS Administrator”打开。
选择“高级”——“English”——“保存”。

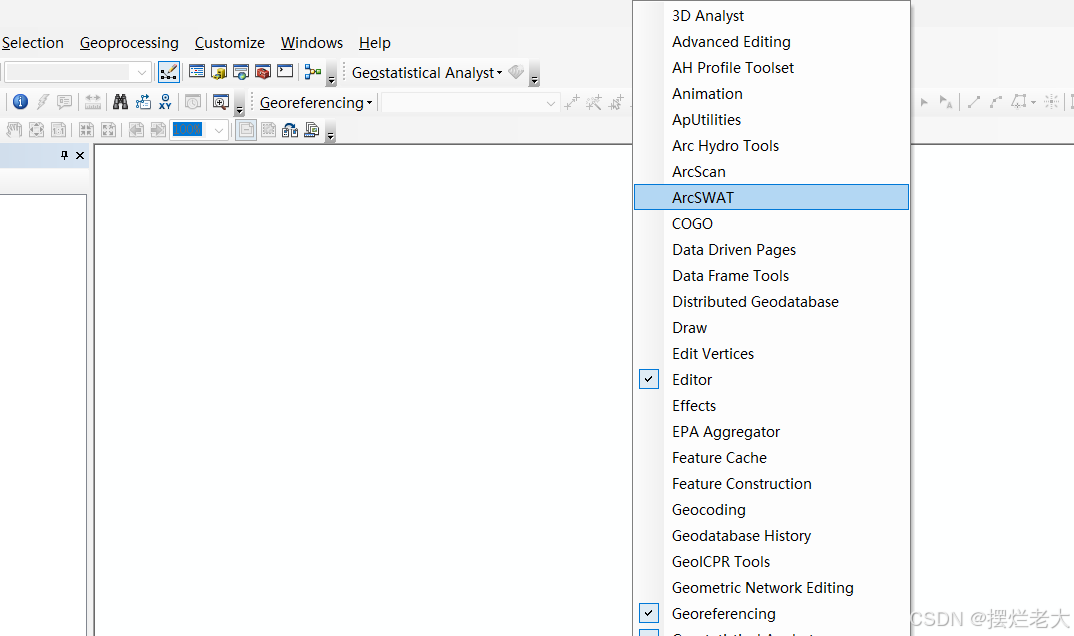

重新启动ArcGIS，右键工具栏空白处，勾选ArcSWAT，成功将ArcSWAT工具条调出
ArcSWAT的操作顺序很简单，基本上是从左往右依次点一遍。
目录
2.3 Watershed Outlets Selection and Definition流域出口选择和流域划分
2.4 Calculation of Subbasin Parameters子流域参数计算
9.1 报错error-2147467259或error010429或“不能再读取表了”
1 SWAT工程设置

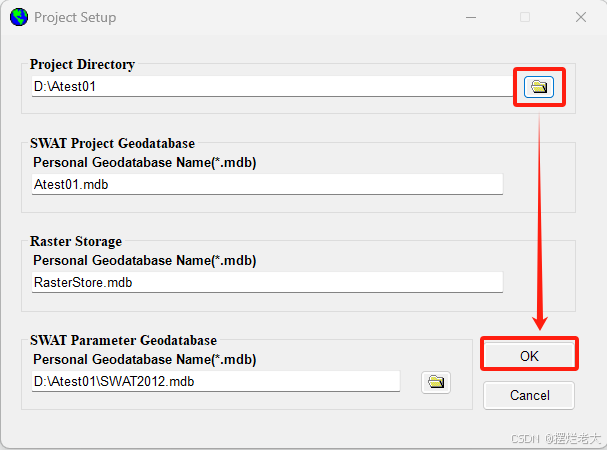

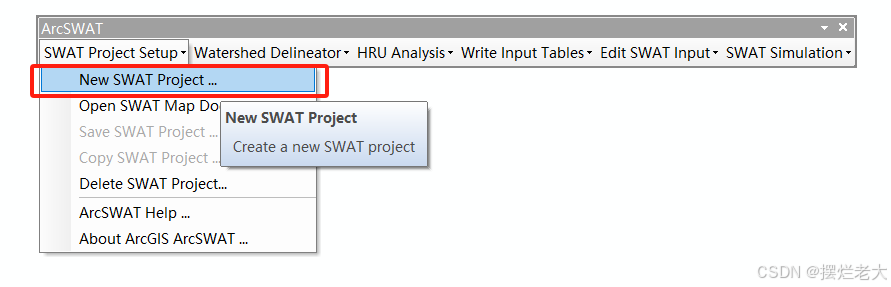

新建一个SWAT工程，选择工程存放的文件夹。

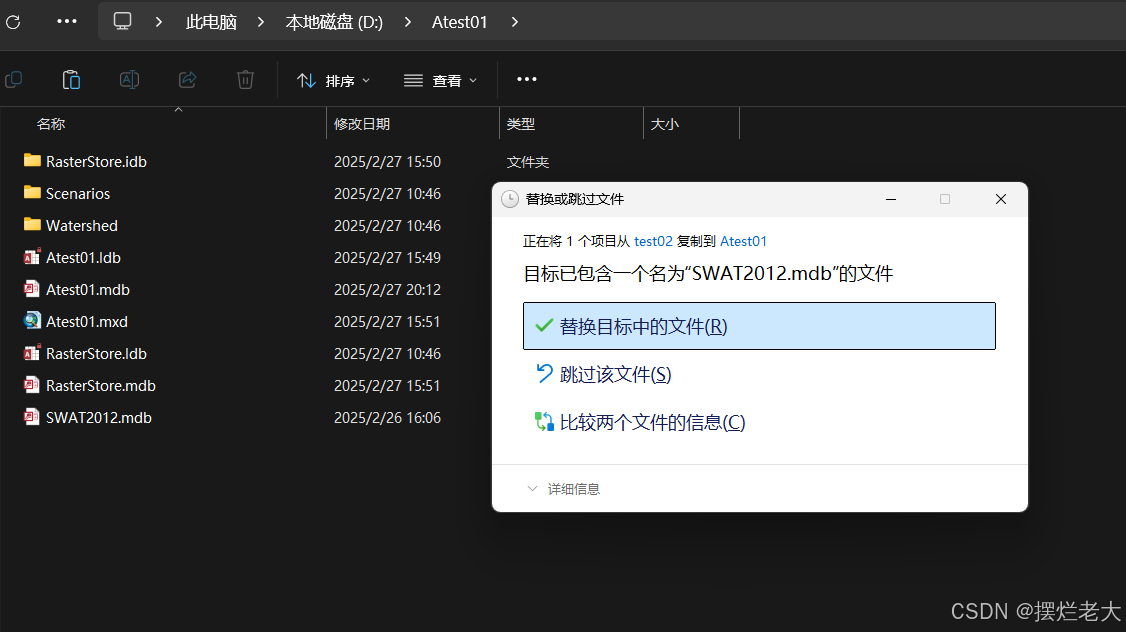

把自动生成的默认参数库替换为swatdata文件夹中的参数库SWAT2012.mdb。

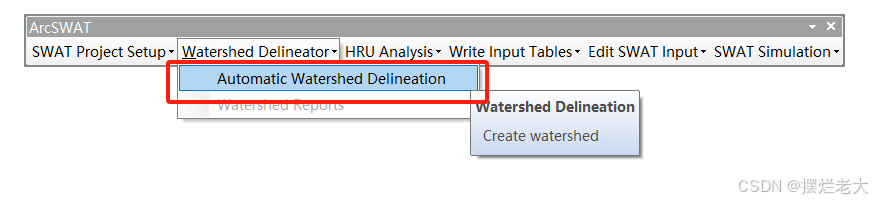

2 流域划分
2.1 DEM Setup数字高程设置

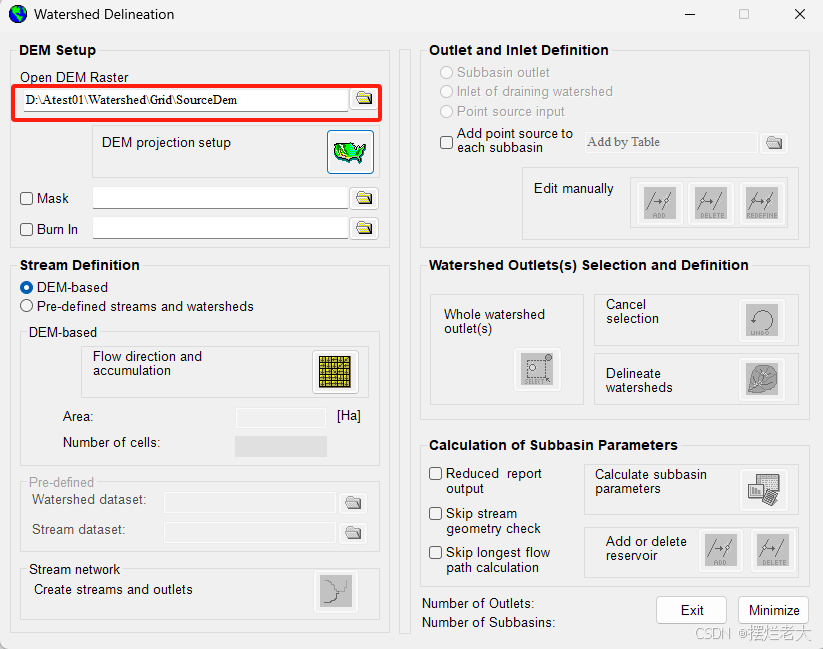

①加载swatdata文件夹中的DEM栅格数据，点击文件夹图标从磁盘打开Disk。

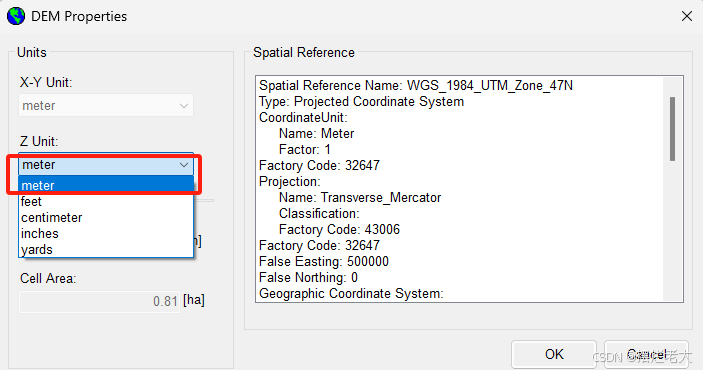

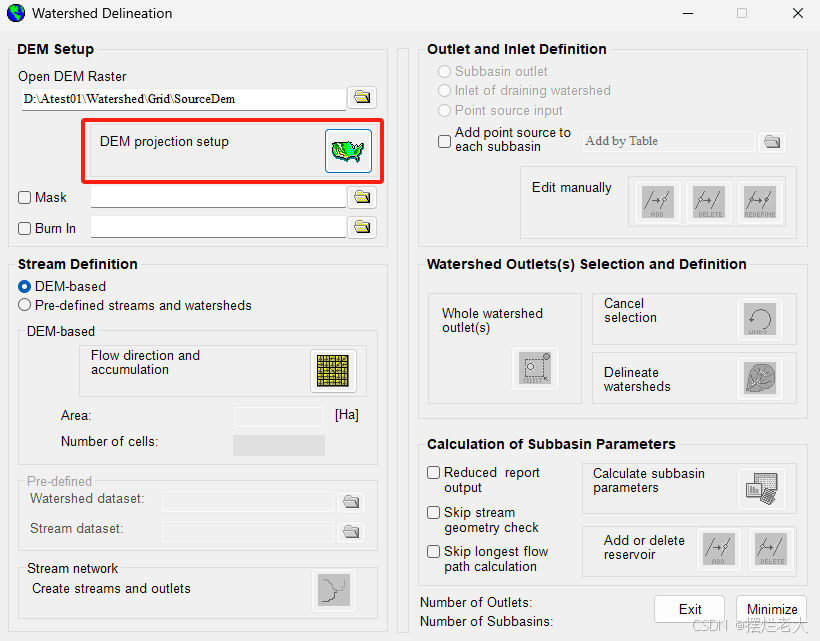

②点击DEM投影设置，将投影的高程Z值单位改为meter米。

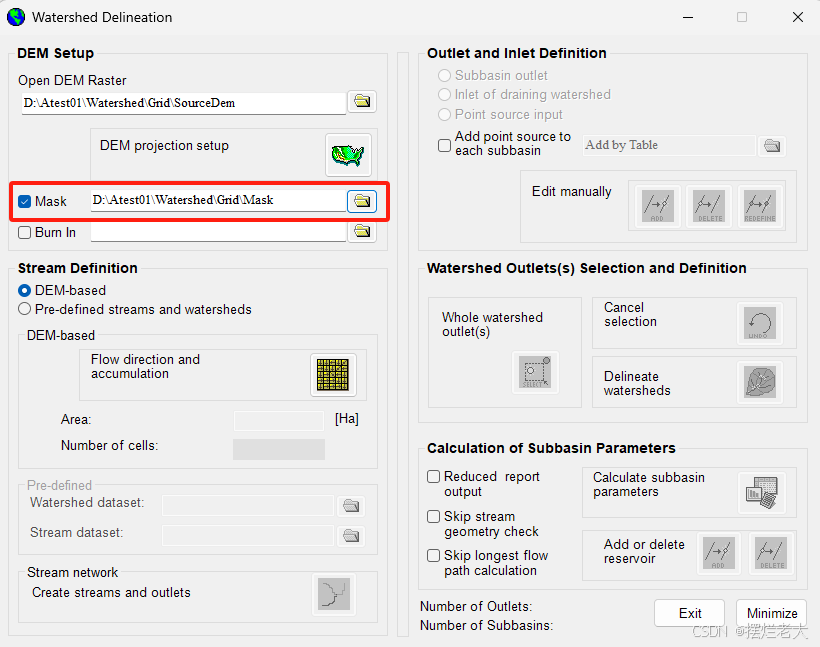

③勾选Mask选项，加载swatdata文件夹中的MASK掩膜数据，点击文件夹图标从磁盘打开Disk。
Mask图层作用：掩膜数据的作用在于能够在局部提取研究区流域范围。
④Burn in选项可以视情况选择是否勾选，我的操作里没有用这个，如果DEM数据分辨率很低，那么就推荐加载burn in图层，burn in图层是河道的水系矢量文件，可以在网上找，也可以自制。
Burn in图层作用：能够突出河道与河道外的高程差，使得后续河道提取更加精确。
2.2 Stream Definition河网定义

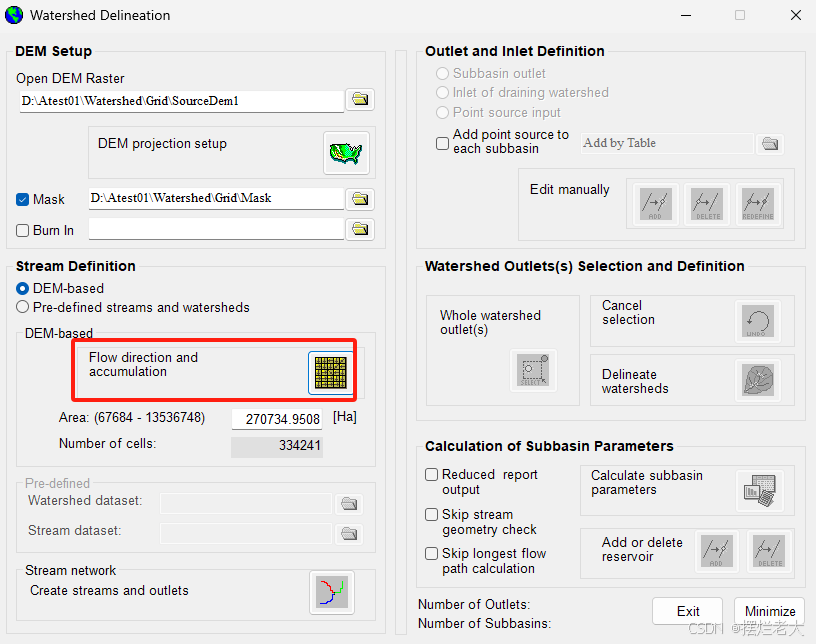

①计算流向和流量
这一步操作电脑运行的时间比较长，需要耐心等待

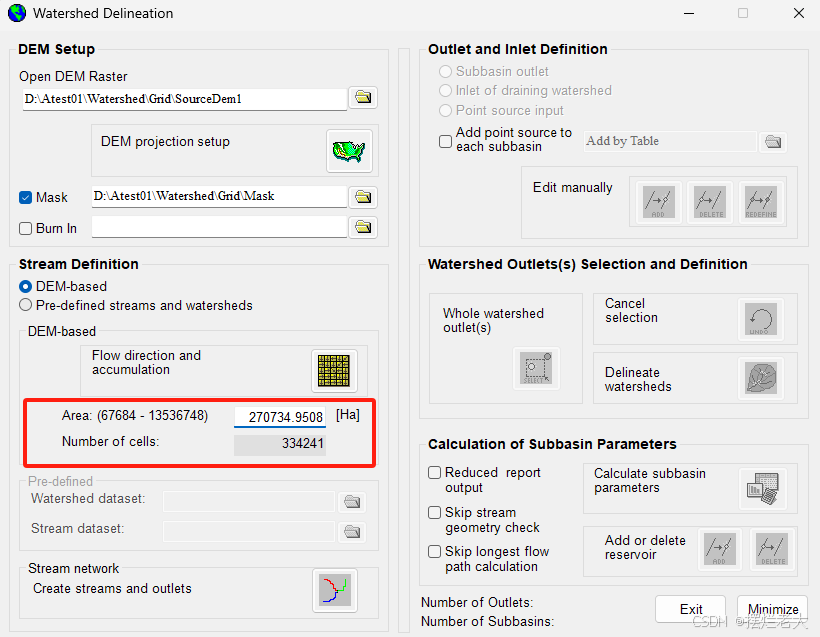

运行结束后会在下方Area中显示一个数值，这个值指的是汇流栅格数，汇流栅格数越多，就说明形成子流域所需要的汇流栅格越多，形成子流域的门槛越高，后续生成的子流域越少。

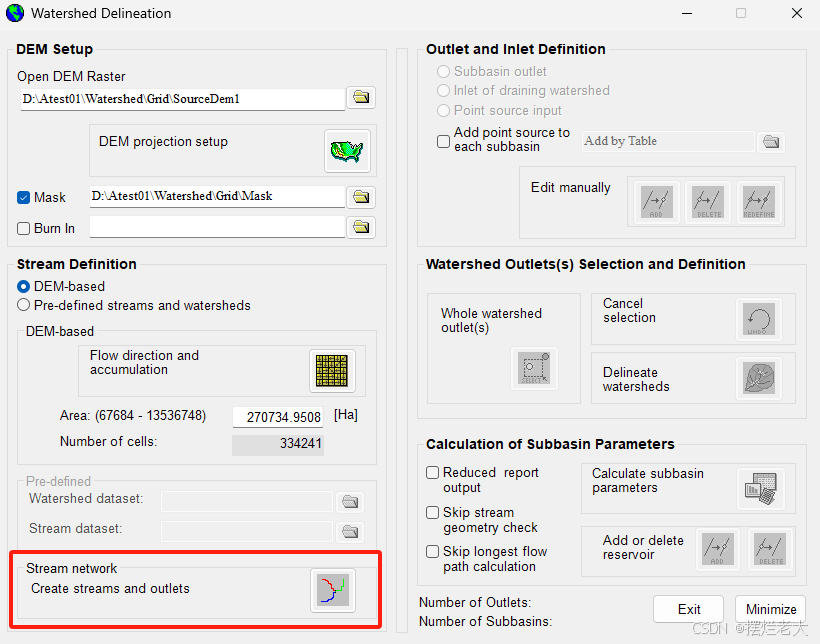

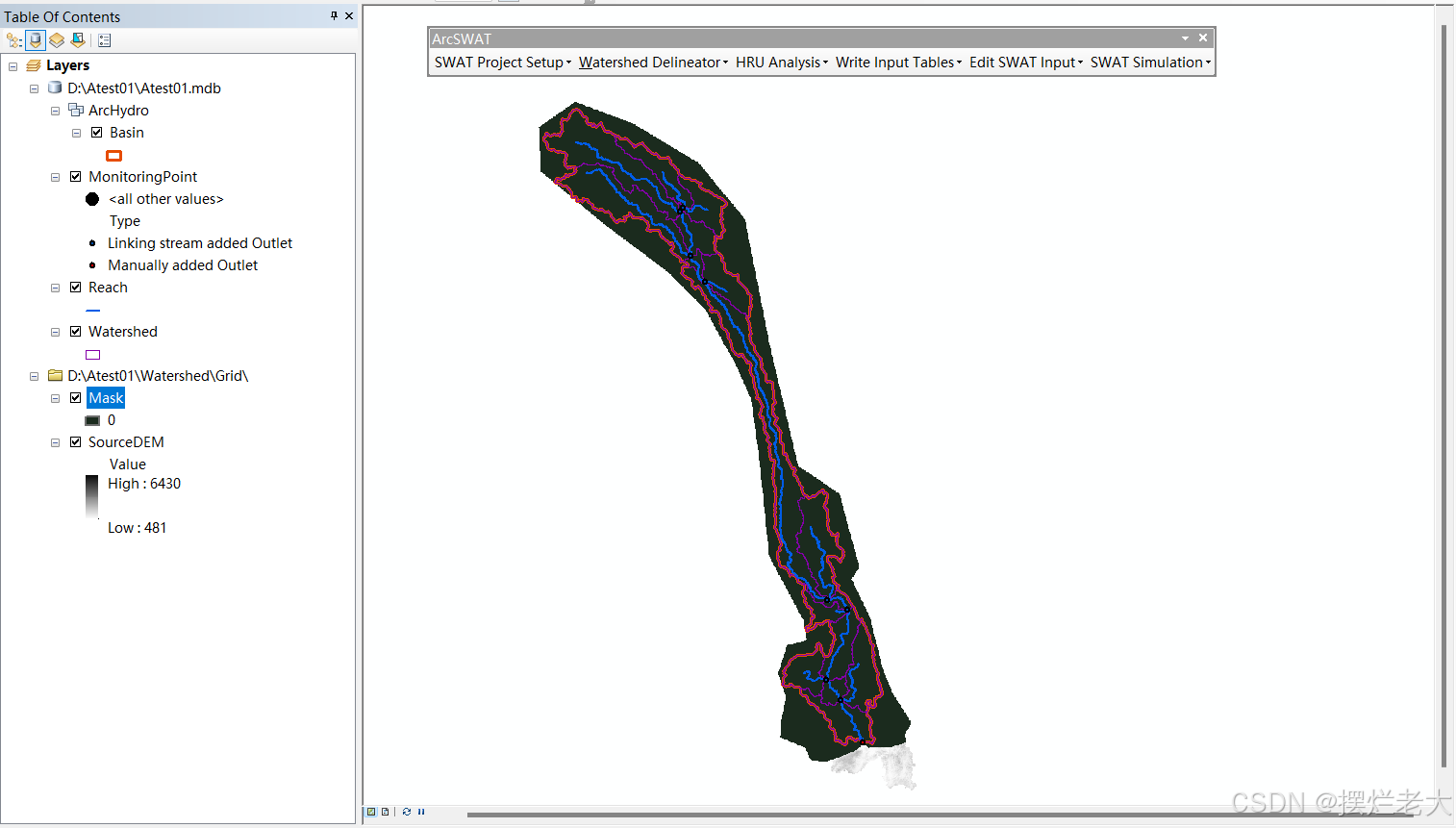

②生成河网和子流域出口

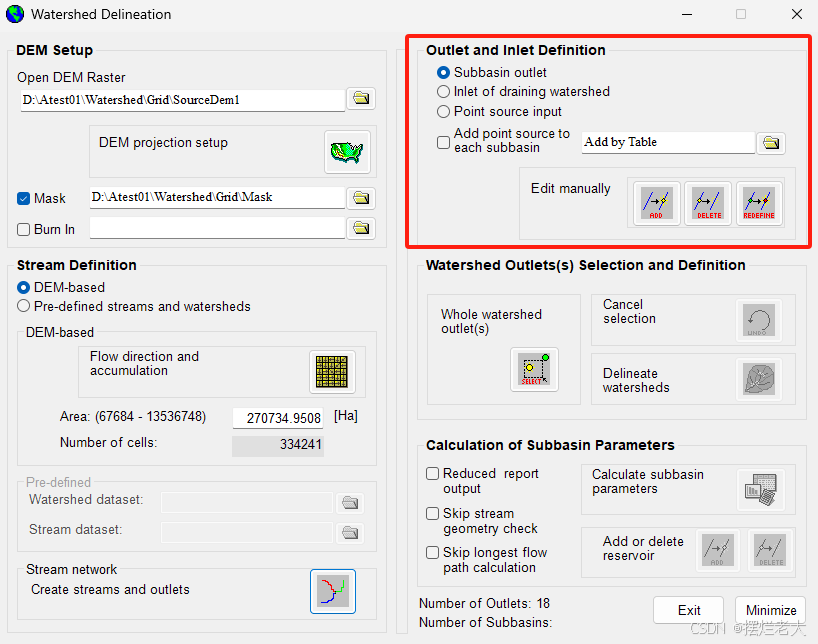

③Outlet and Inlet Definition流域出口和入口定义
这一步一般默认勾选Subbasin outlet子流域出口。对于其他3个选项，在特殊情况下才会使用，我们进行简要介绍：
（1）Inlet of draining watershed是指子流域入口，勾选之后在下方Edit manually中选择ADD，添加子流域入口，在图层上添加入口点之后，该子流域入口点上游的区域将被剔除，不再属于研究区。
（2）Point source input是指点源数据输入，在特定情况下可能会用到该功能，比如考虑水库调蓄调度、附近化工厂点源污染。
（3）Add point source是在不确定流域是否有水库、化工厂等点源数据输入的情况下，对每个子流域都添加点，方便后续能确定流域具体情况的时候补上，这样不用重新建模。

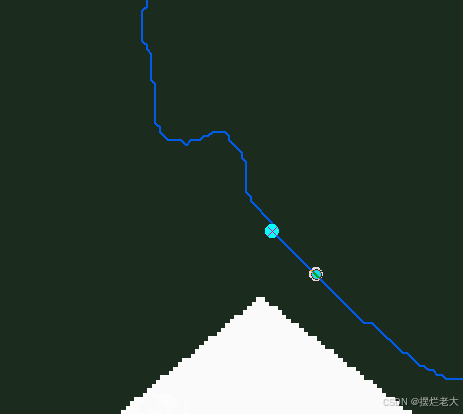

由于我的研究区将下游某一水库作为流域出口，所以我用Subbasin outlet来添加点，在下方Edit manually中选择ADD，添加流域出口点。
2.3 Watershed Outlets Selection and Definition流域出口选择和流域划分

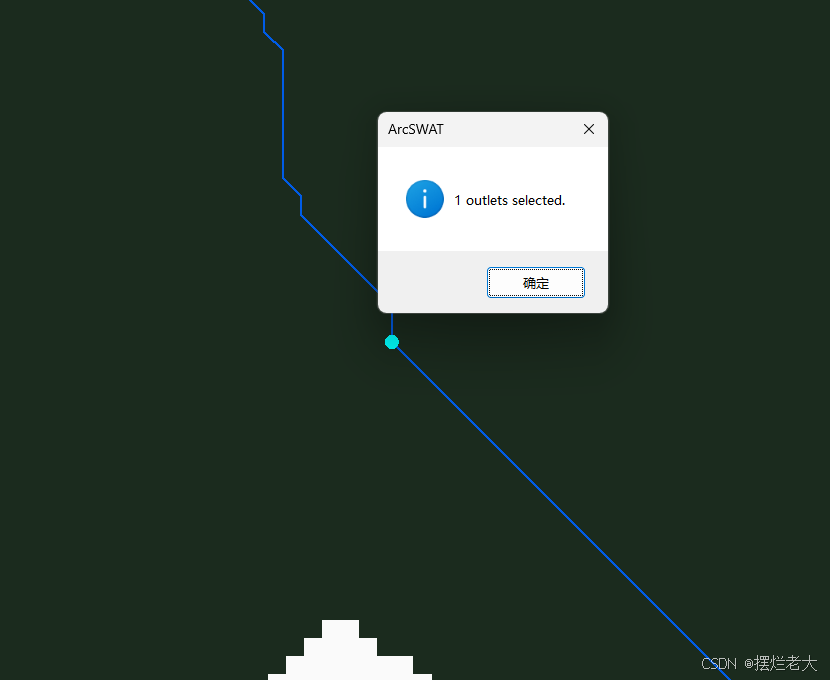

①总流域出口断面选择
仍然选择刚刚添加的点，添加它就是为了这一步能框选该点作为整个流域的出口点。

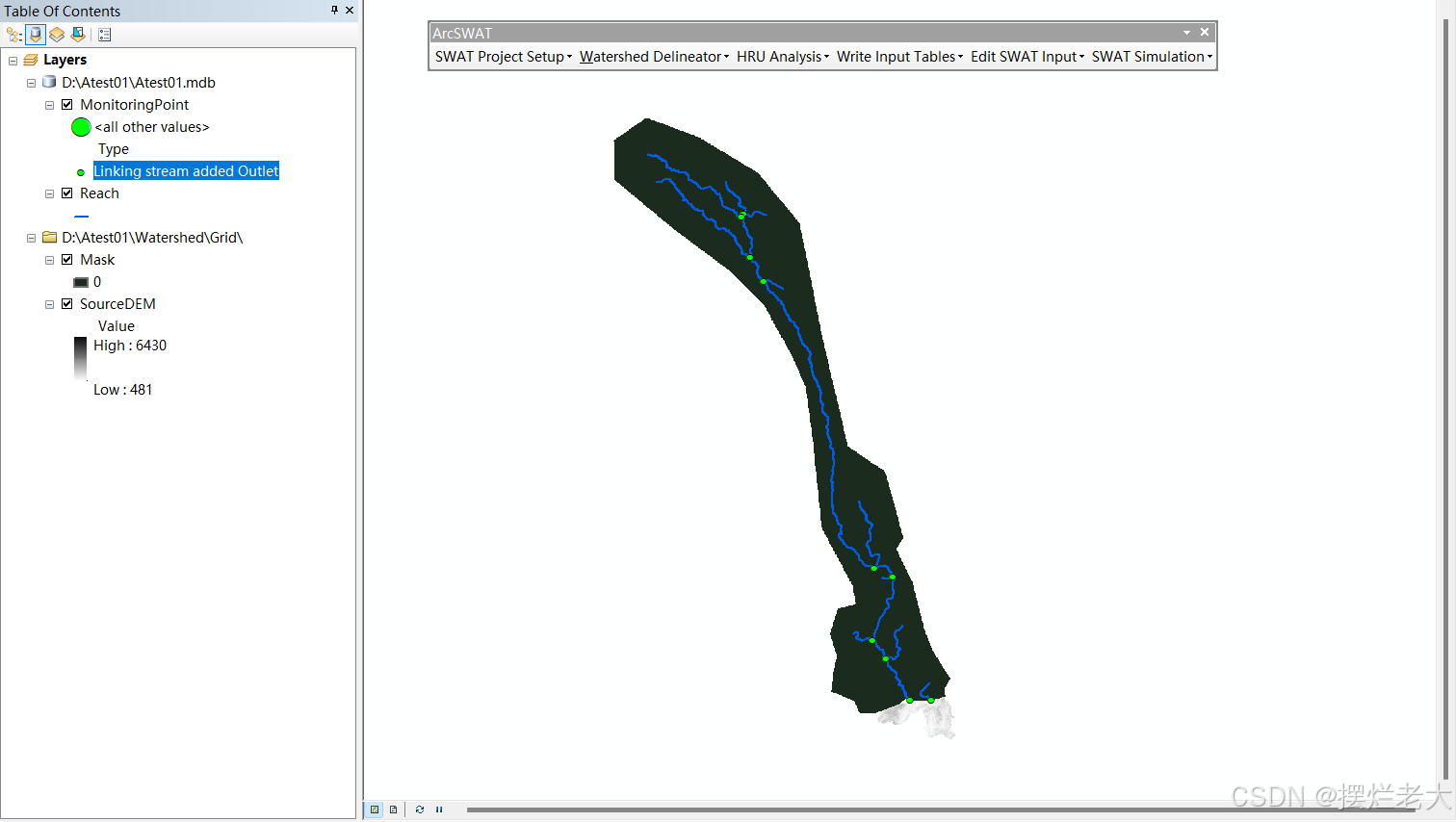

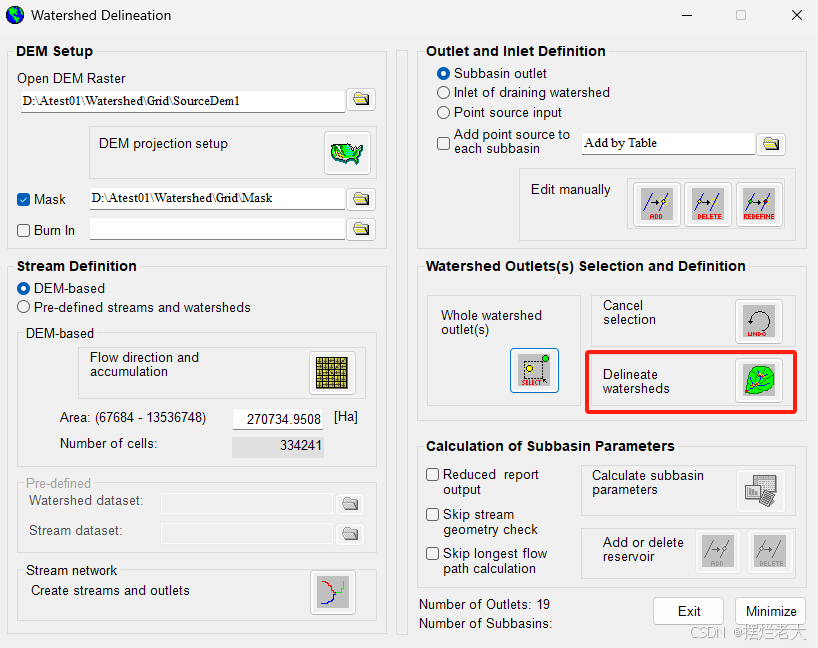

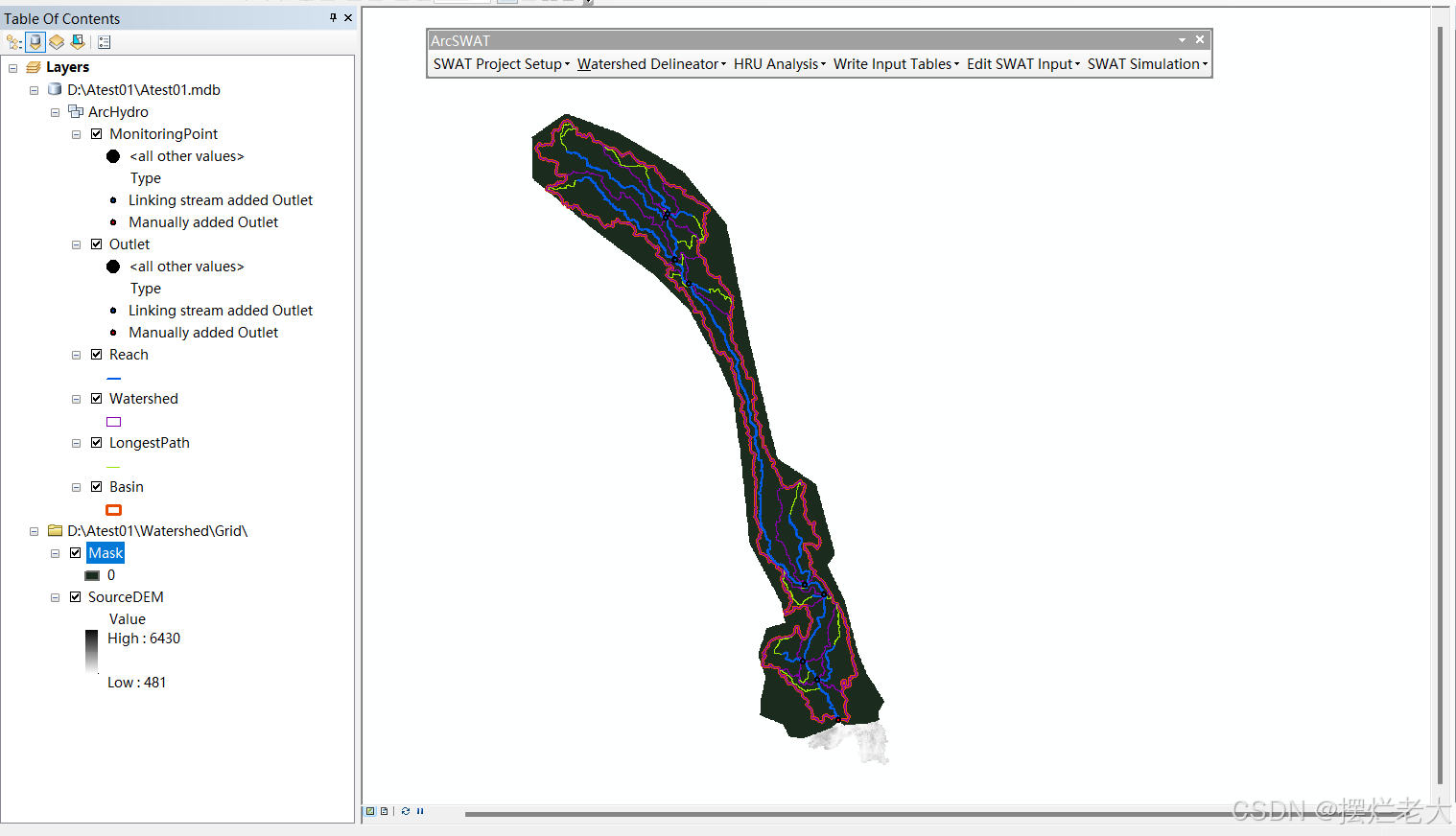

②划分子流域

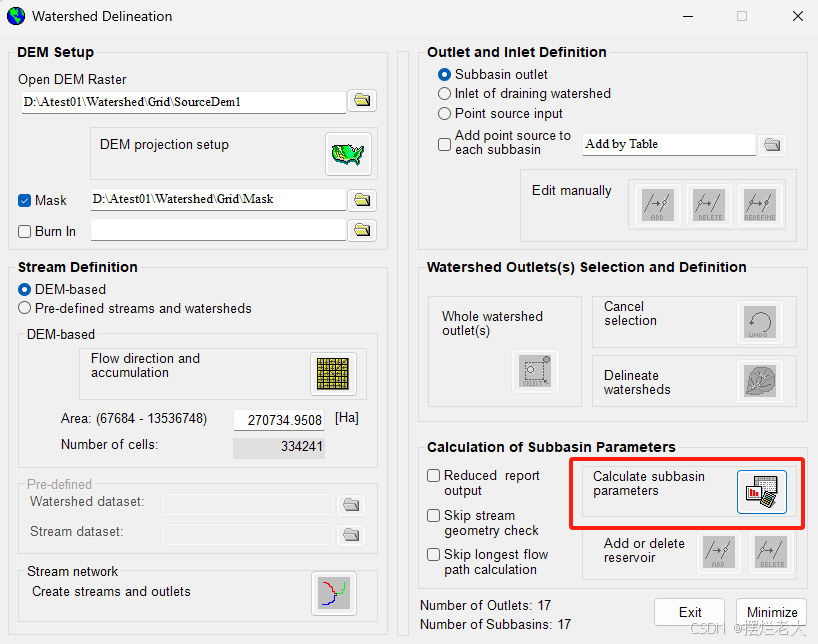

2.4 Calculation of Subbasin Parameters子流域参数计算
该功能区可以添加水库reservoir，但是如果在1.2.2 Stream Definition河网定义功能区没有添加点源数据输入点的话，就无法添加水库。

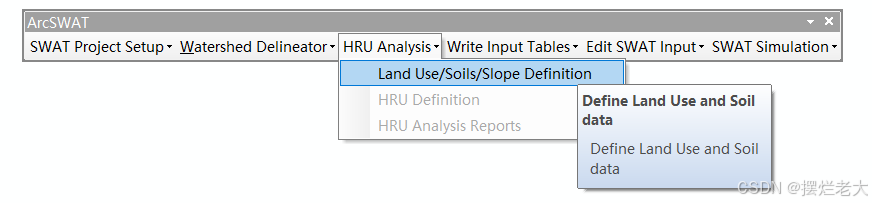

3 土地利用/土壤/坡度定义

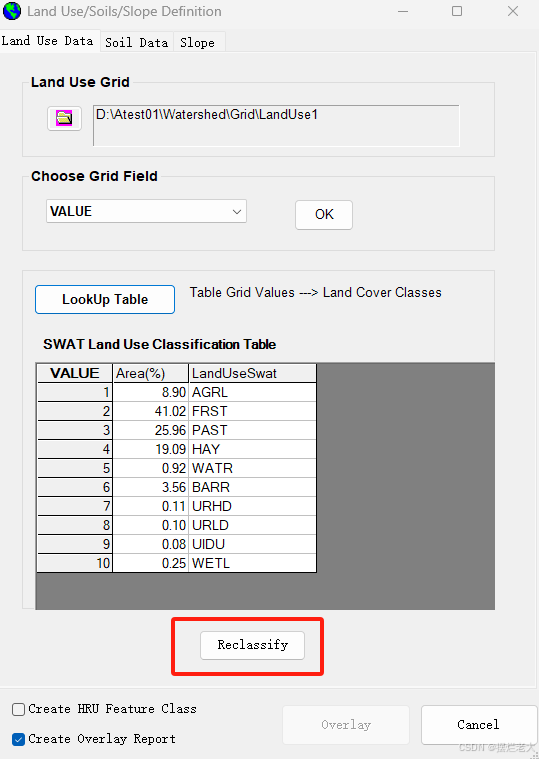

3.1 Land Use Data土地利用数据导入

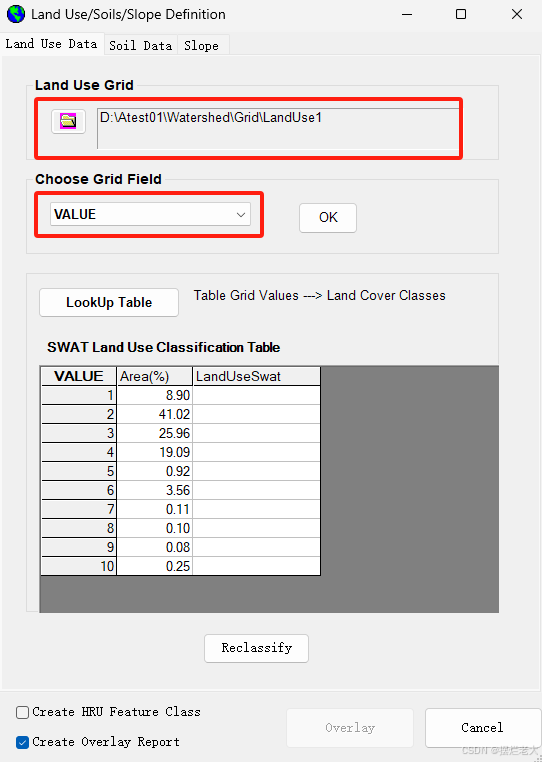

①加载swatdata文件夹中的landuse栅格数据，点击文件夹图标从磁盘打开Disk，下拉字段选择VALUE。

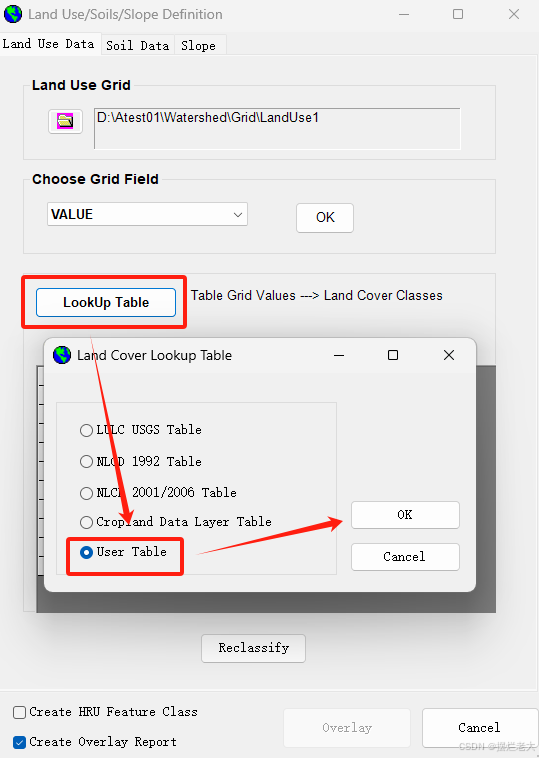

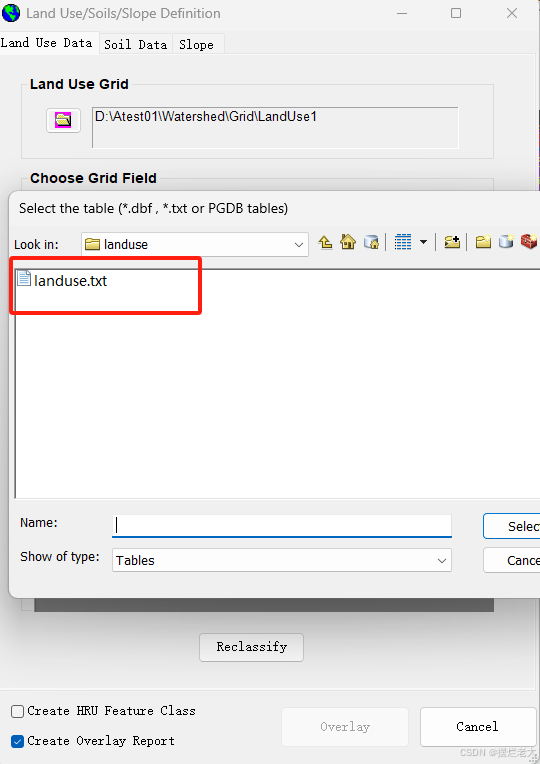

②点击LookUp Table，选择User Table，打开swatdata文件夹中的landuse索引表。
③点击Reclassify，执行重分类。

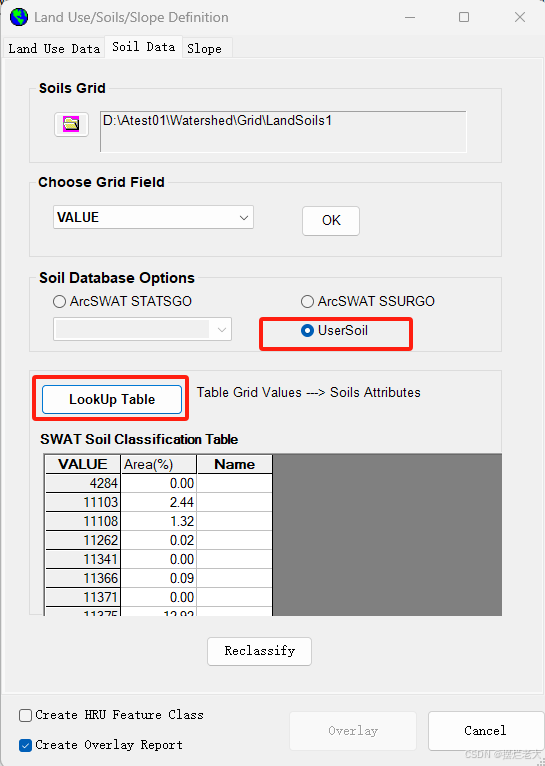

3.2 Soil Data土壤数据导入

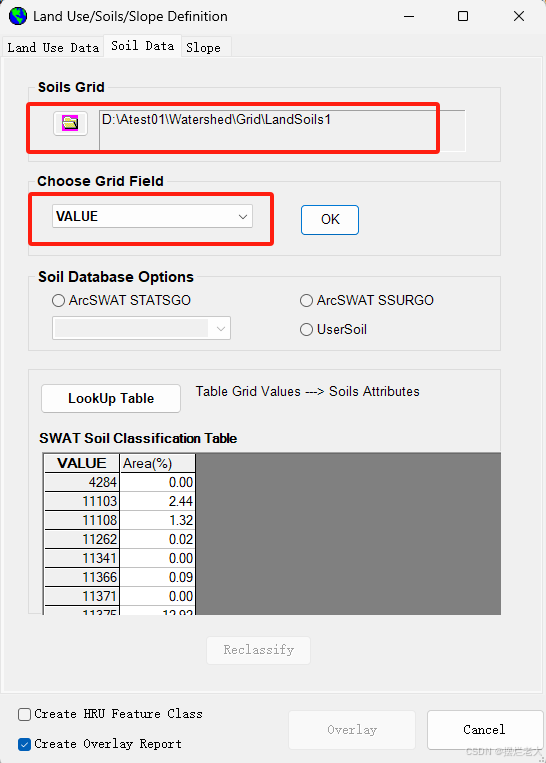

①加载swatdata文件夹中的soil栅格数据，点击文件夹图标从磁盘打开Disk，下拉字段选择VALUE。

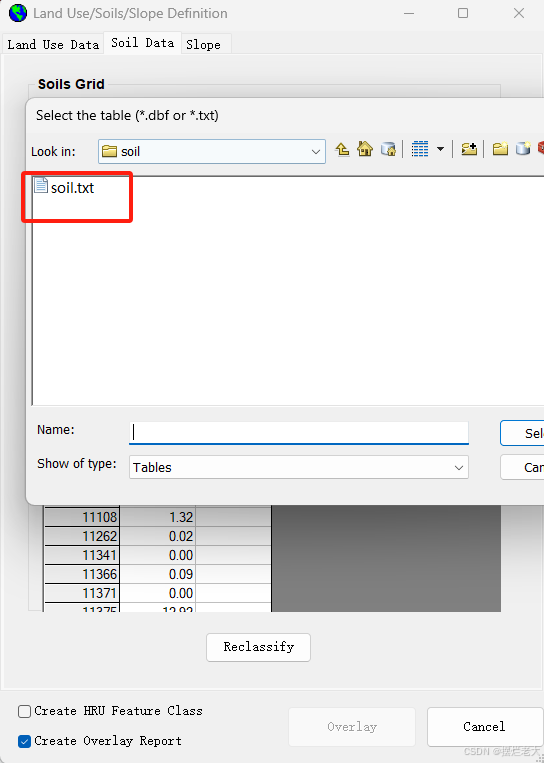

②土壤数据库选择UserSoil，点击LookUp Table，打开swatdata文件夹中的soil索引表。

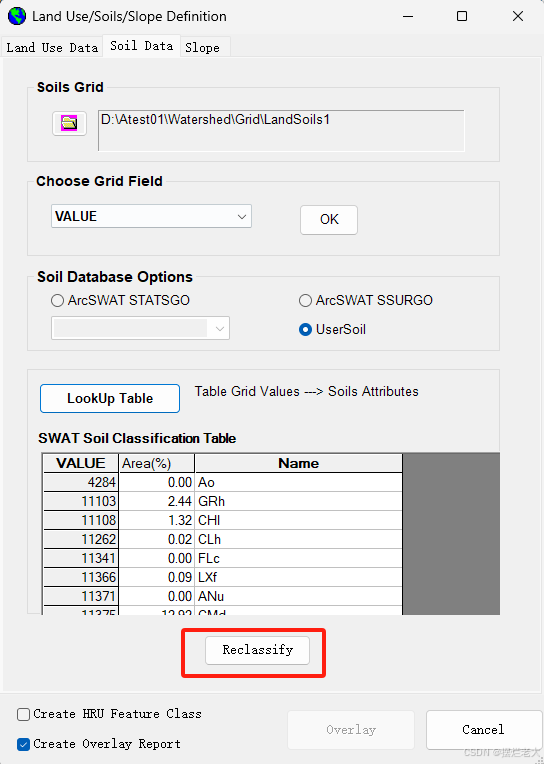

③点击Reclassify，执行重分类。

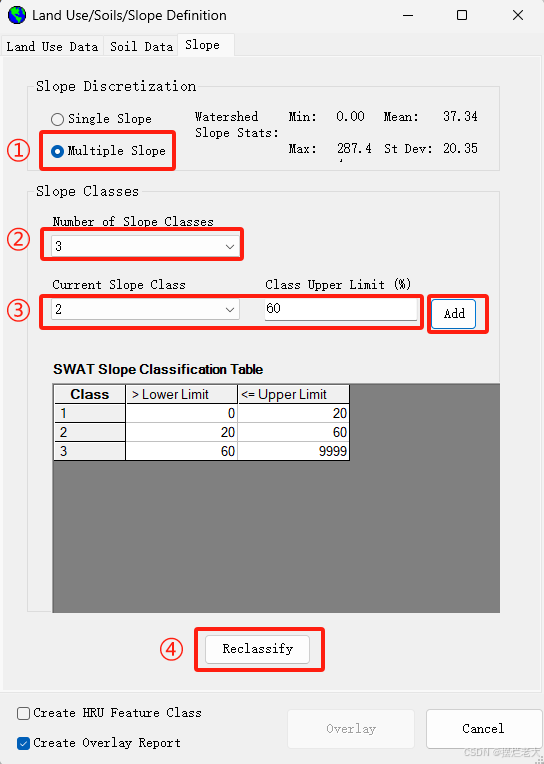

3.3 Slope坡度设置

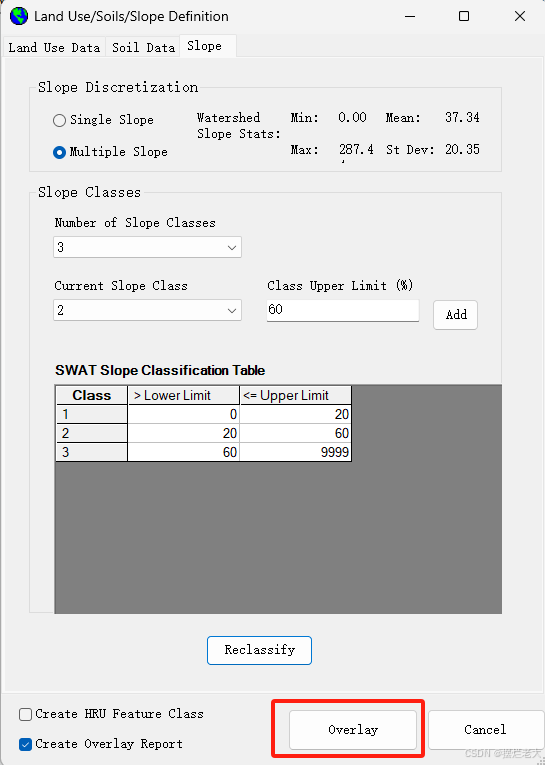

坡度的设置视具体情况而定，可以选择单一坡度也可以选择多坡度。我的案例是勾选MultipleSlope多坡度，设置坡度等级为3，将流域分为3个级别的坡度，设置2个阈值分别是20和60，所以第一级坡度0~20，第二级坡度20~60，第三季坡度60~99。最后Reclassify重分类。
3.4 Overlay上传定义结果

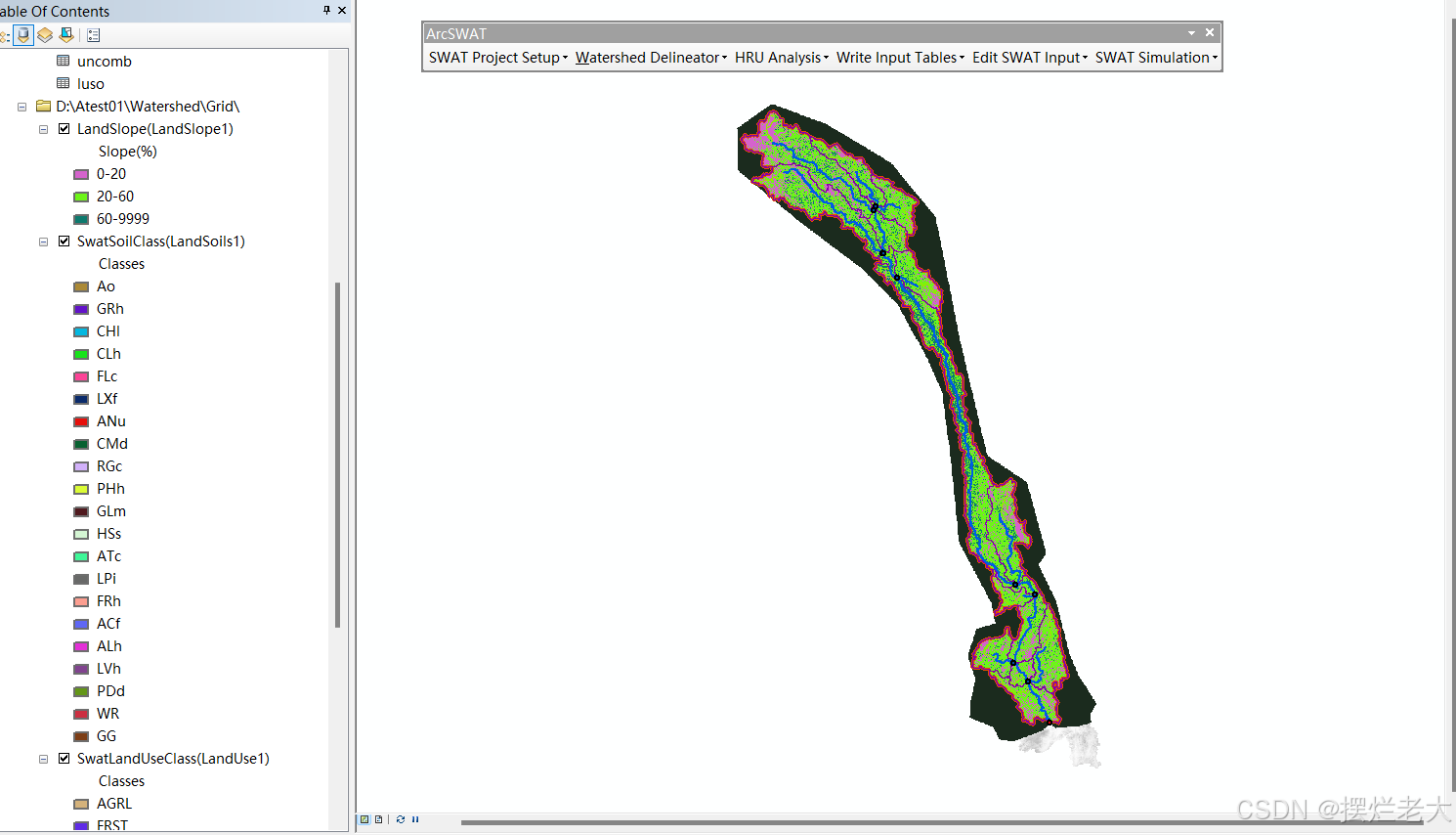

在完成土地利用、土壤、坡度的设置之后，点击Overlay上传结果。

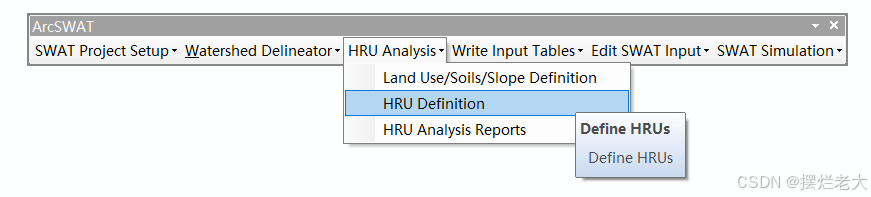

4 HRU水文响应单元划分

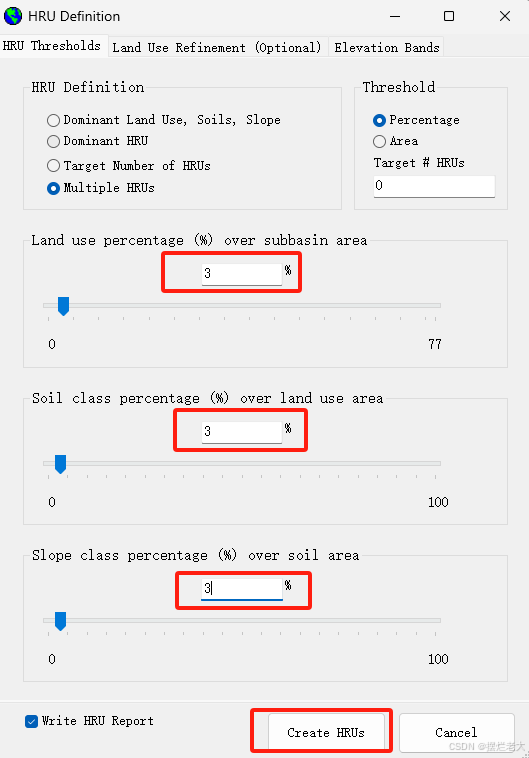

依次自上而下将参与HRU划分的阈值设置为3%，其他的勾选项都按默认的来，然后创建HRU。下面我们解释一下3%的含义：
首先要提一下，HRU的划分就是通过土地利用、土壤、坡度3者的组合作为依据进行划分的。
（1）某土地利用类型如果在某子流域所占比例小于3%，该子流域划分HRU的时候不考虑该土地利用类型；
（2）某土壤类型如果在某土地利用类型所占比例小于3%，该土地利用类型覆盖区域划分HRU的时候不考虑该土壤类型；
（3）某坡度等级如果在某土壤类型所占比例小于3%，该土壤类型覆盖区域划分HRU的时候不考虑该坡度等级。

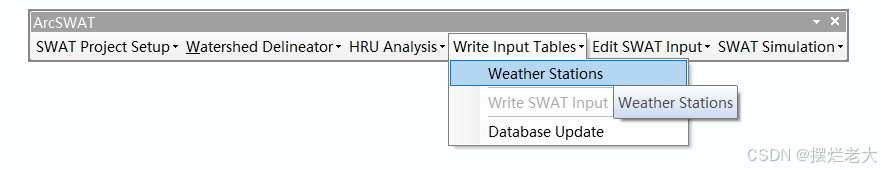

5 气象站数据导入
5.1 气象数据导入
共有5项气象数据，导入的步骤都一样，这里用降水数据来举例。

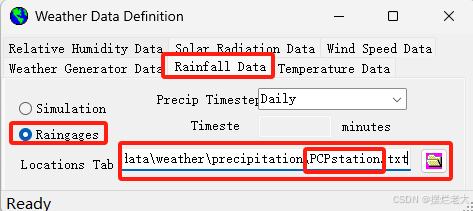

选择Rain gages表示导入实测降水数据，Simulation表示所有的降水数据都用天气发生器模拟，不要选Simulation。加载swatdata文件夹中的precipitation降水站点文件，点击文件夹图标，将降水站点文件导入，注意是站点文件！！不是降水数据文件。其他4项气象数据（相对湿度、太阳辐射、风速、气温）的导入和上述步骤相同。
5.2 天气发生器数据库导入

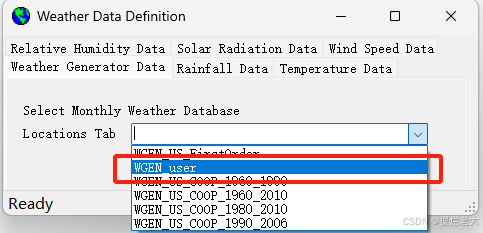

选择WGEN_user，这个就是SWAT2012.mdb中的WGEN_user表，我们在本期内容第一步就已经把默认的SWAT2012.mdb换成了我们自制的swatdata文件夹中的参数库SWAT2012.mdb，所以读取的这个WGEN_user表就是我们自制的，这里说明一下方便理解。

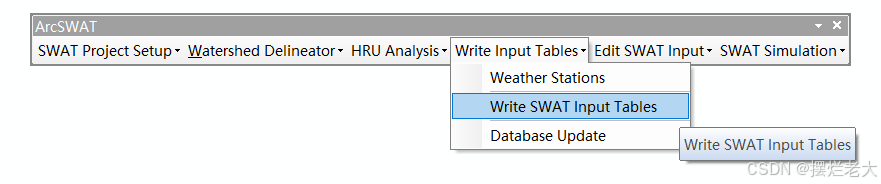

6 写表

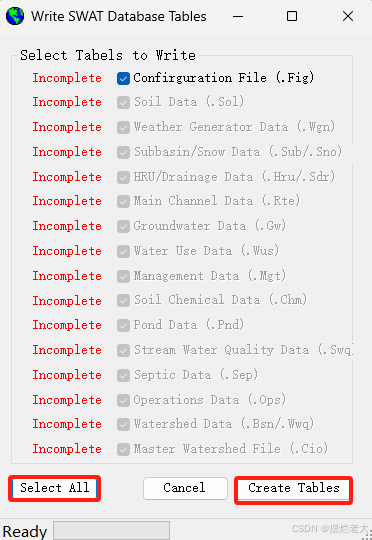

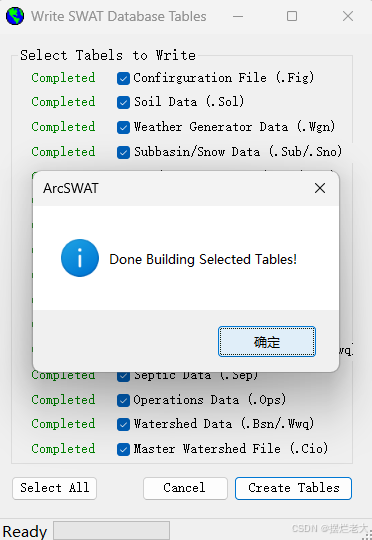

点击“Select All” ，勾选所有表，然后“Create Tables”创建表。

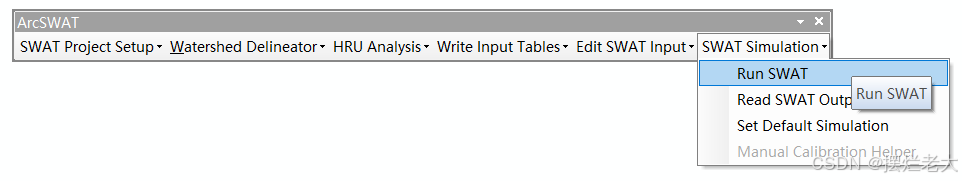

7 运行SWAT模型

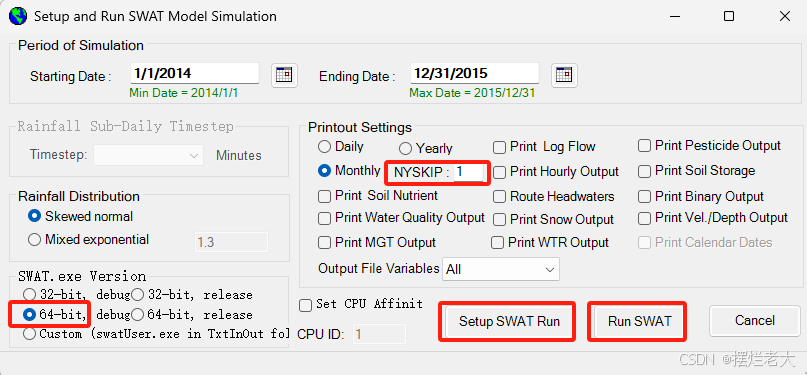

①预热器NYSKIP选择1年。SWAT运行版本可以选择32位也可以选择64位，但是一定要选择debug版本，不要选择release，因为有时在运行过程中会有报错警告，但是release会把某些警告略过，不显示出来，导致输出的结果有问题，但是却不知道问题出在哪里。设置运行SWAT的参数Setup SWAT Run，然后运行SWAT，Run SWAT。

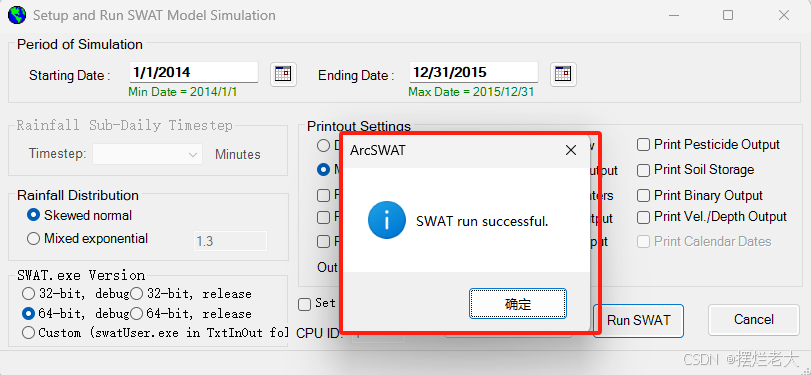

②运行成功！

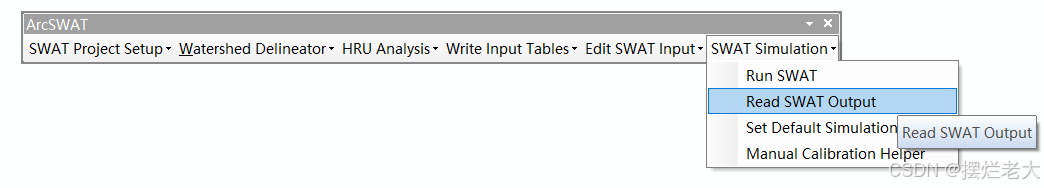

8 导出SWAT运行结果

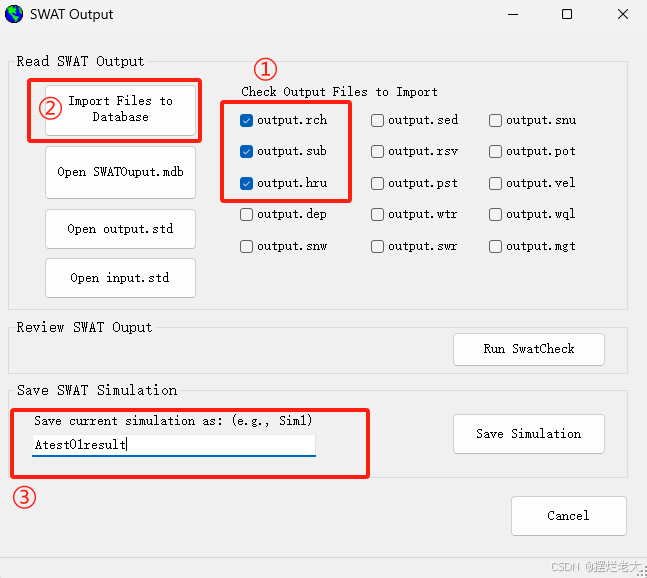

①一般选择导出3个表，主河道结果（output.rch）、子流域结果（output.sub）、水文响应单元HRU结果 （output.hru），然后导出至数据库，这个数据库在哪里能找到，我下面会解释。对于是否保存SWAT的模拟结果，这要结合每个人的需求了。在这里可能会有疑问，为什么上面已经把结果导出了，下面还会出现一个保存选项？这是因为，上面导出的结果会在SWAT下一次运行的时候被新的结果覆盖掉，而下面的保存选项能将SWAT的结果存放在另一个文件夹，SWAT在下一次运行的时候不会将其覆盖掉。无论是导出还是保存，两者的数据内容是一致的。
②导出的结果以及保存的结果可以在工程文件夹下找到，两者的数据内容是一致的。
导出结果：Atest01\Scenarios\Default\TablesOut\SWATOutput.mdb
保存结果：Atest01\Scenarios\Atest01result\TablesOut\SWATOutput.mdb
9 常见报错及解决

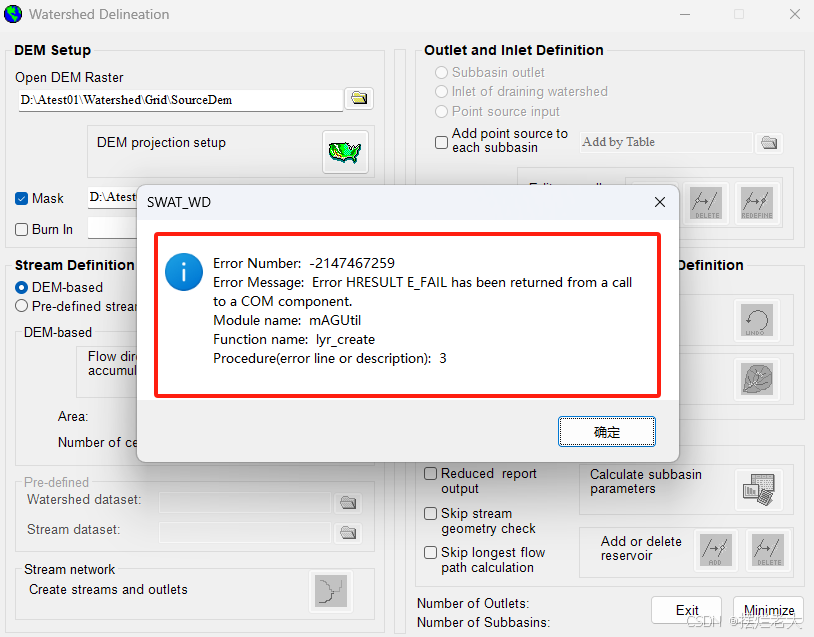

9.1 报错error-2147467259或error010429或“不能再读取表了”
报错：

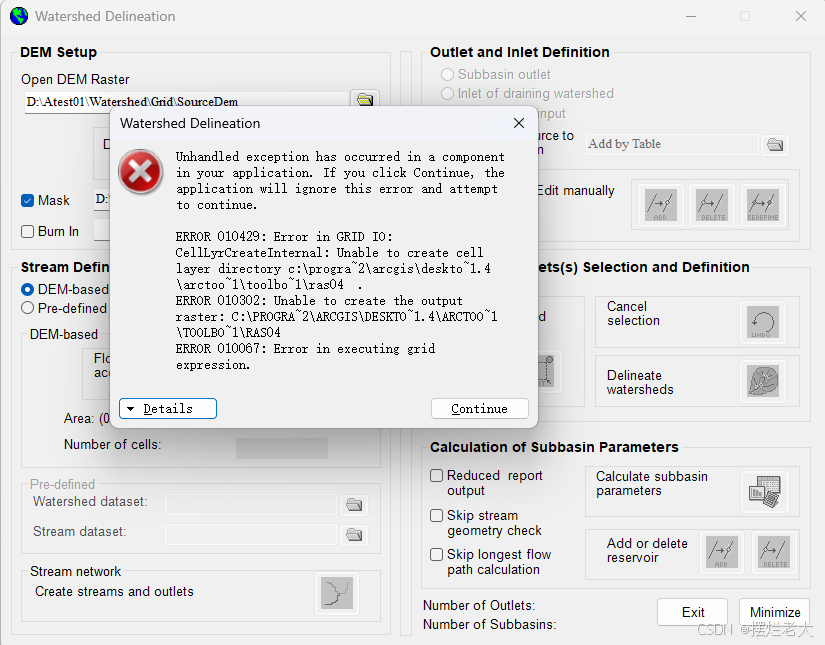

在计算流向和流量时，报错error-2147467259或error010429或“不能再读取表了”。
解决：
方案一：取消并行计算，在并行计算栏输入0，按回车。
方案二：如果取消并行计算后还是报错，点击Continue也无效，那么删除该工程，重做。
9.2 报错error(65)
报错：

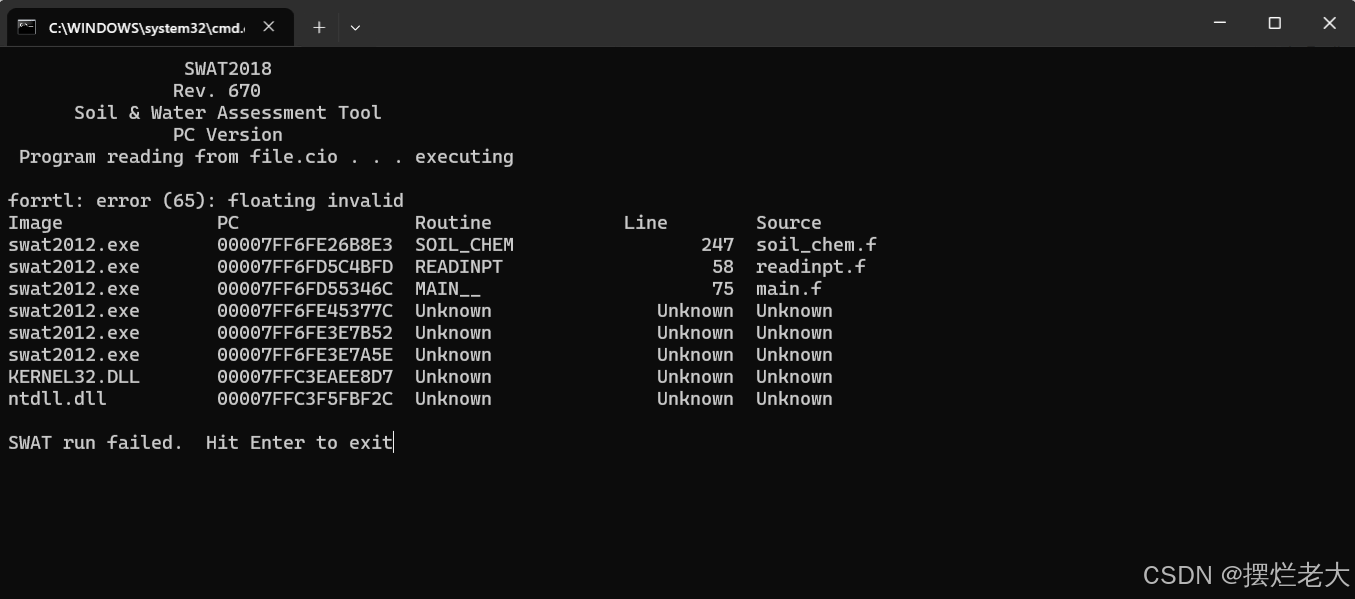

在运行SWAT时报错forrt1:error(65): floating invalid
解决：
方案一：将自制的usersoil和WGEN_user中的数据最多保留两位小数，然后重新写表（将5和6重新操作）。
方案二：如果方案一行不通，就检查usersoil土壤数据库，尤其留意单层的土壤，单层土壤深300mm，它的第二层对应的总深度按理还是填300，因为是总深度嘛，但是实际需要填0，因为第二层土壤实际上是不存在的。
9.3 报错error severe（64）
报错：

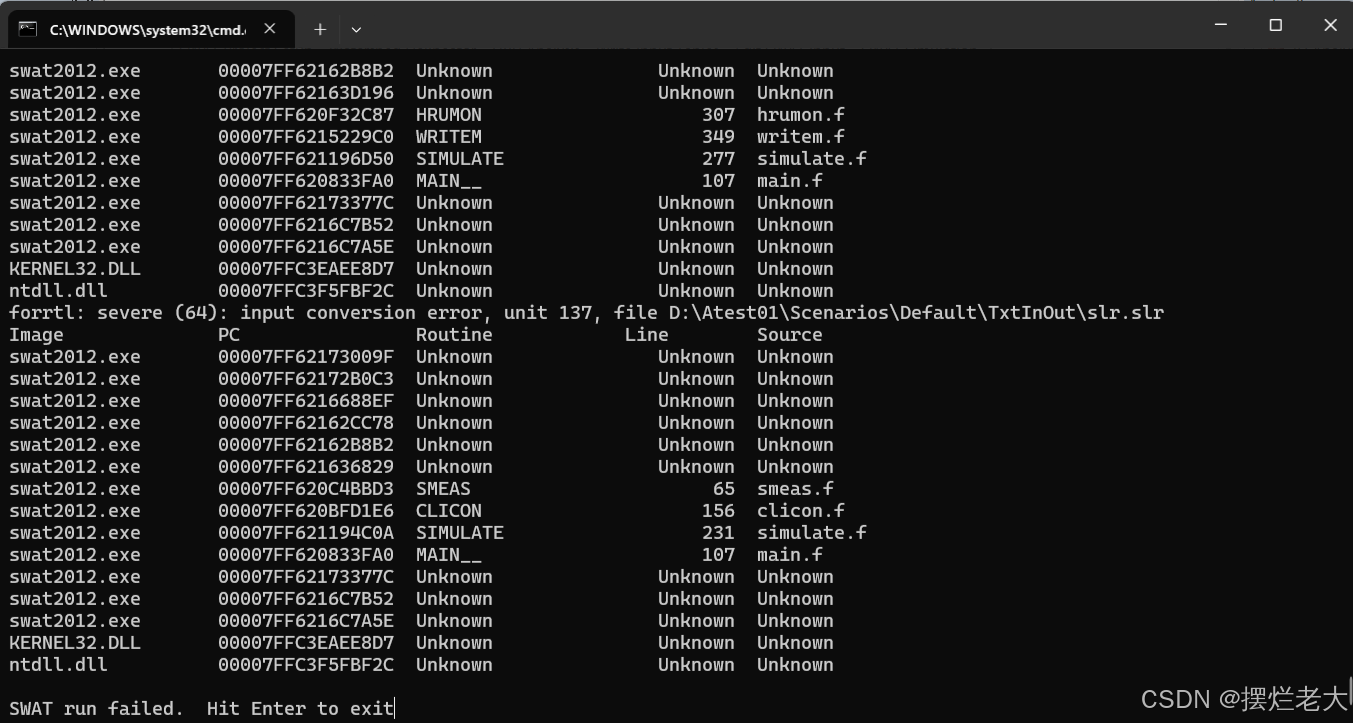

在运行SWAT时疯狂弹出报错error severe（64）
解决：

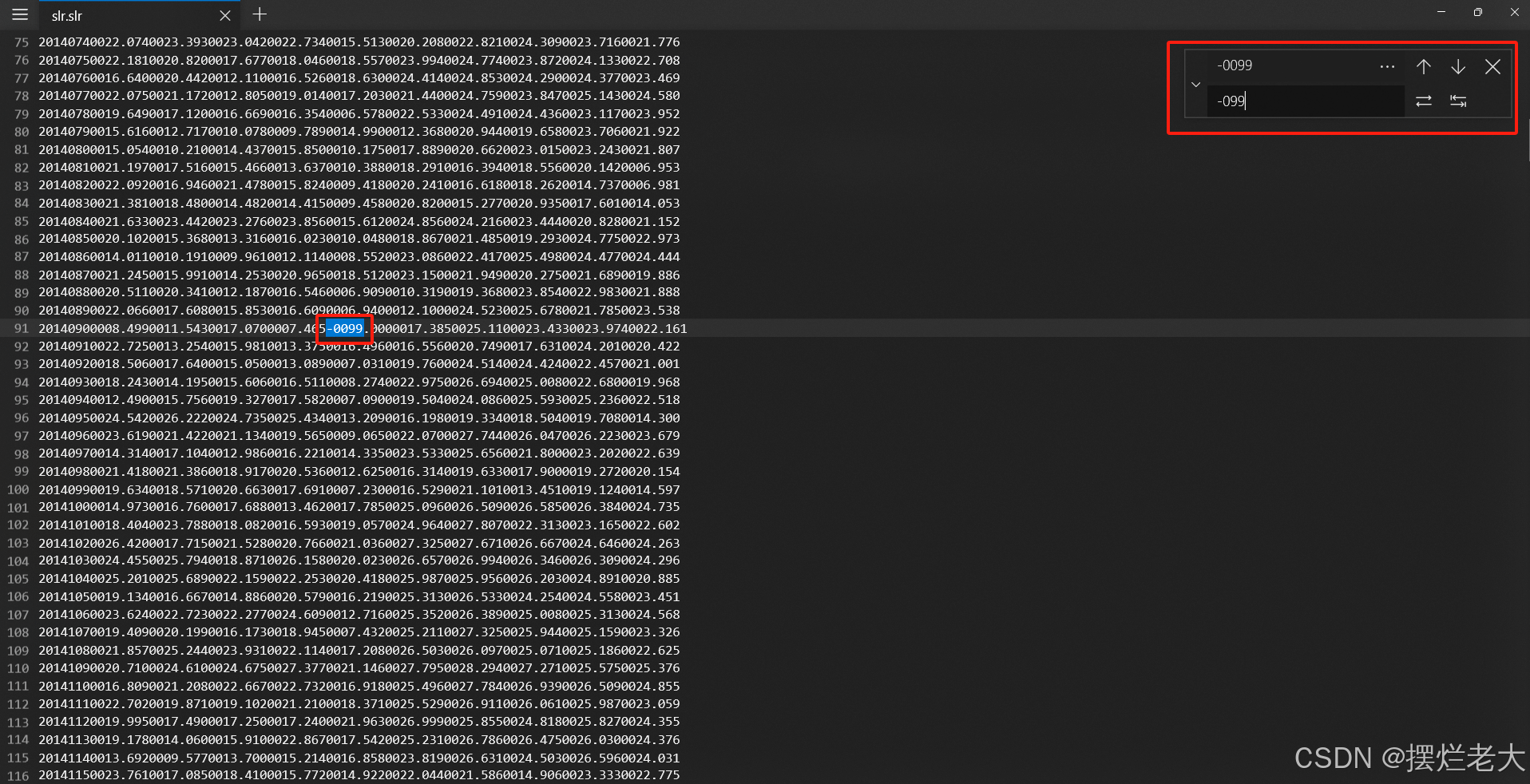

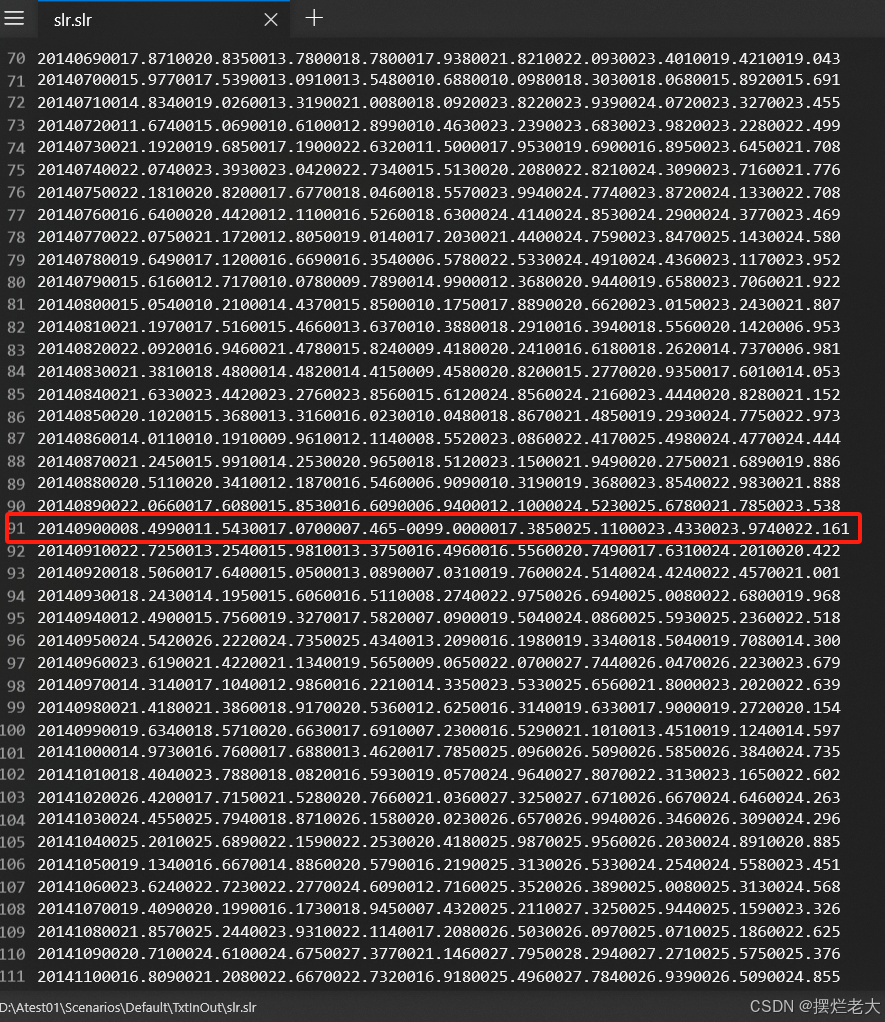

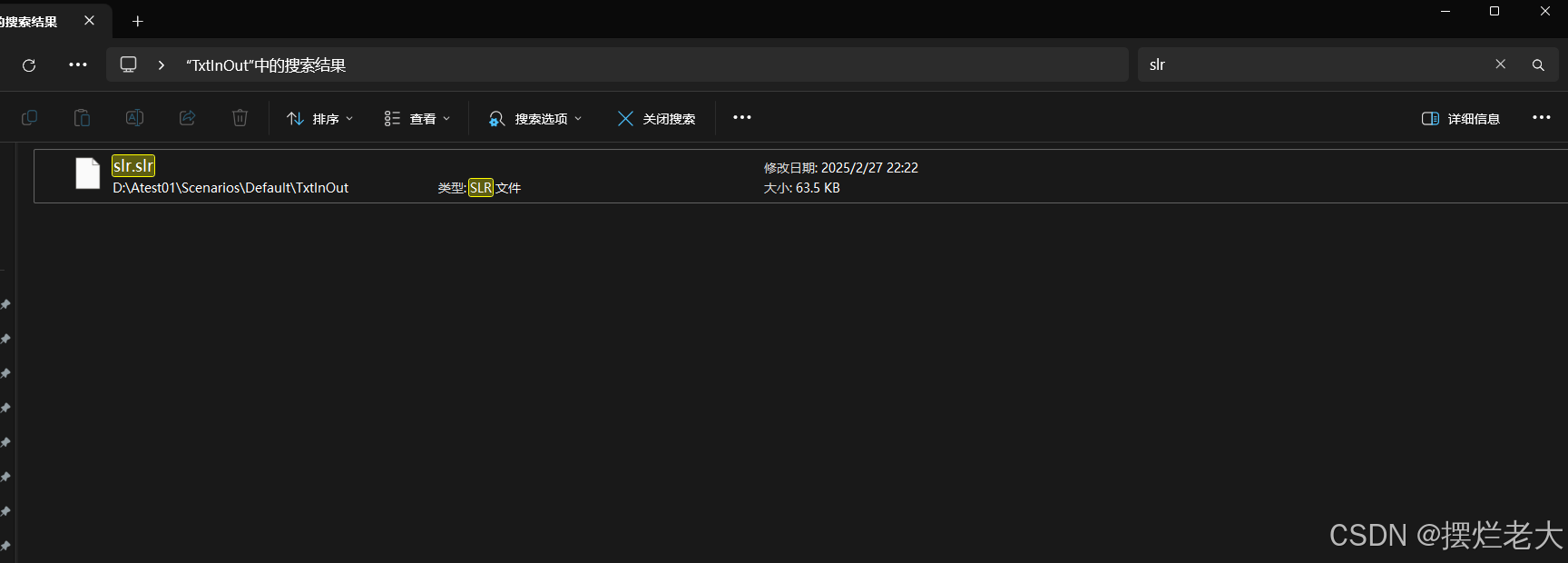

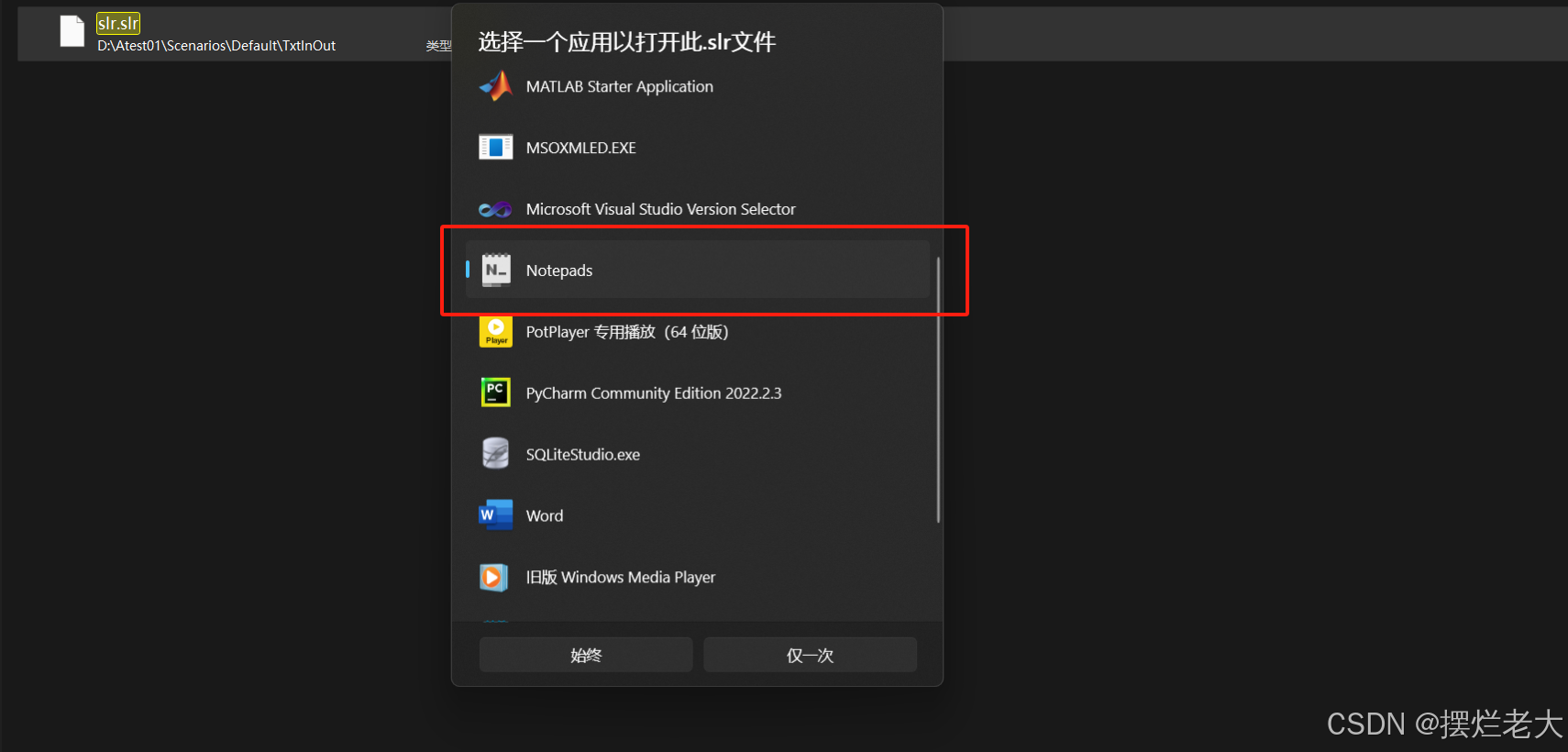

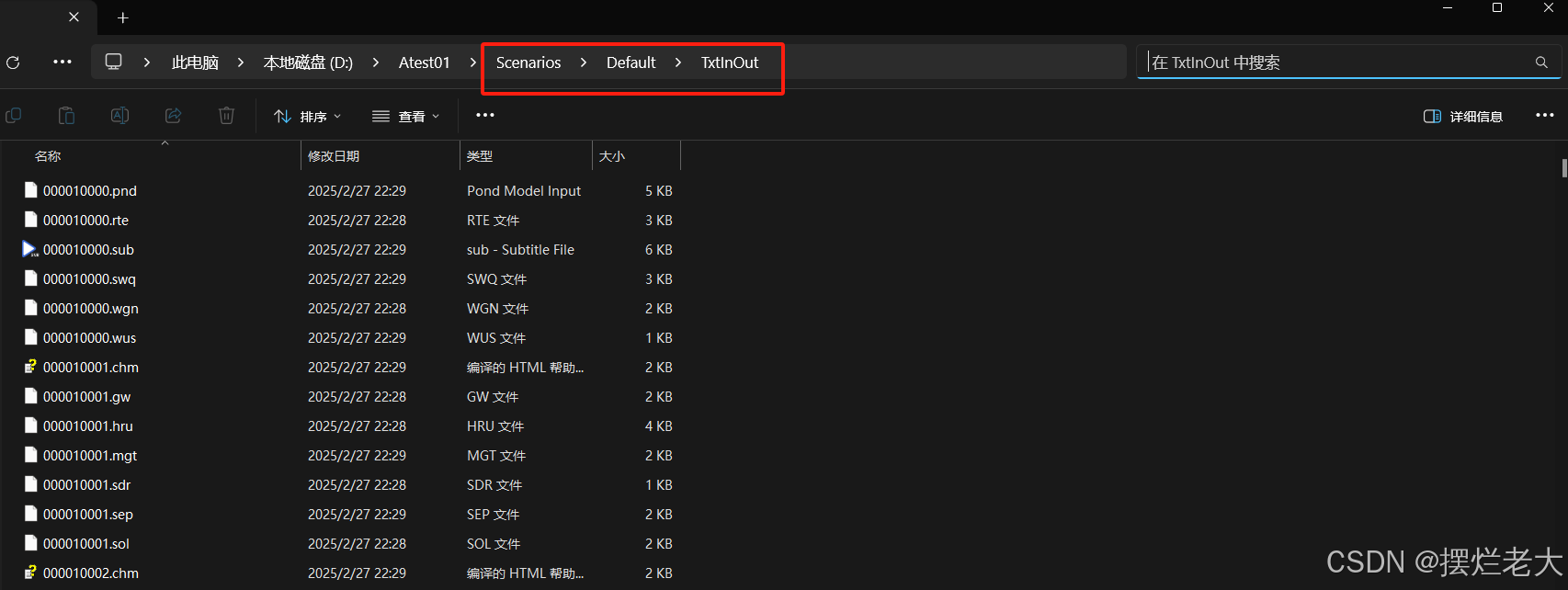

将报错提示的文件进行修改，比如我的报错是提示太阳辐射slr文件有问题，那么在TxtInOut文件夹中找到该文件，用电脑自带的Notepads打开该文件，发现有几行数据没有对齐，用查找替换功能Ctrl+H，把这些行中-0099前面去掉一个0，替换为-099。
9.4 报错error（63）
报错：

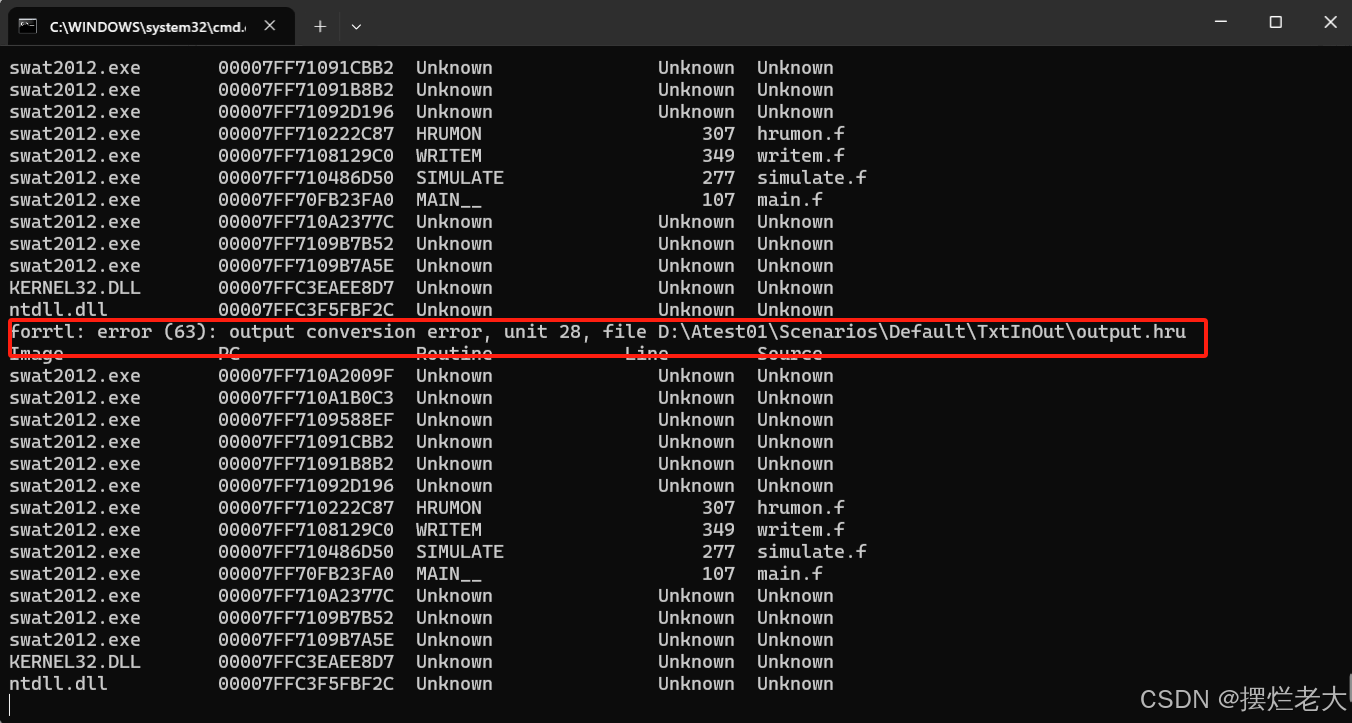

在运行SWAT时疯狂弹出报错error（63）
解决：

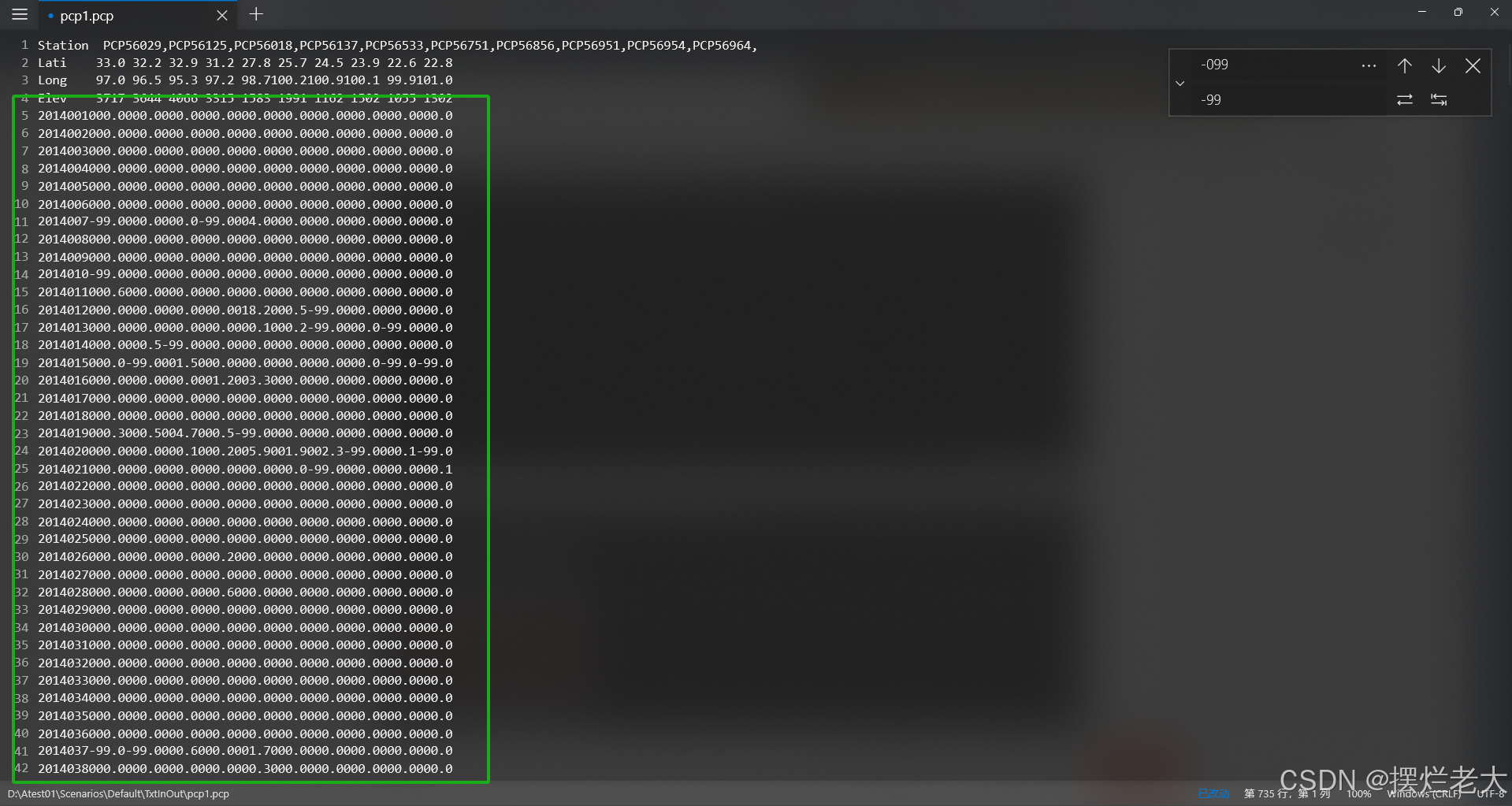

注意！这次就不是将报错提示的文件进行修改，而是要修改降水文件pcp1，在TxtInOut文件夹中找到该文件，用电脑自带的Notepads打开该文件，发现有几行数据没有对齐，用查找替换功能Ctrl+H，把这些行中-099前面去掉一个，替换为-99，修改后的对齐效果见最后一张图。
注意和报错64是不一样的！64是把-0099改为-099。
