使用MX-OPC来完成三菱和组态王的仿真连接。
文章目录
目录
5.安装OPC后，GX Works2 无法打开 提示堆栈不足
软件下载
注：软件非正，可能会不兼容或者不能安装，我自己测试没问题，各位请慎重考虑再安装！！！
MX OPC Server 6.04 链接：https://pan.baidu.com/s/1JcLNqko5lk10E8ZNWjAt_A?pwd=jiuh
提取码：jiuh
所需软件：GX Works2 ，MX OPC Server 6.04 ，组态王6.5
1.OPC设置

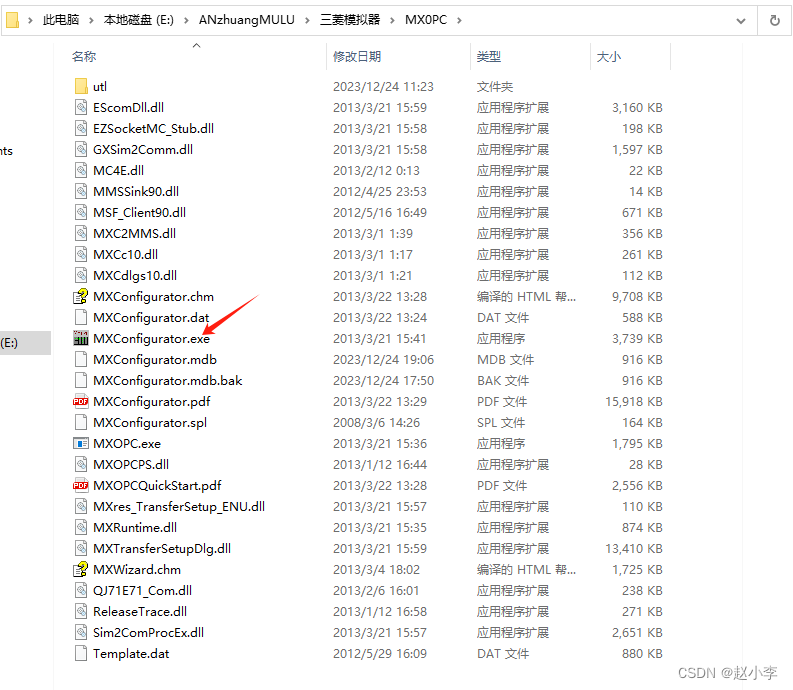

1. 找到OPC 安装目录，在目录下找到 MXConfigurator.exe ,双击打开 。

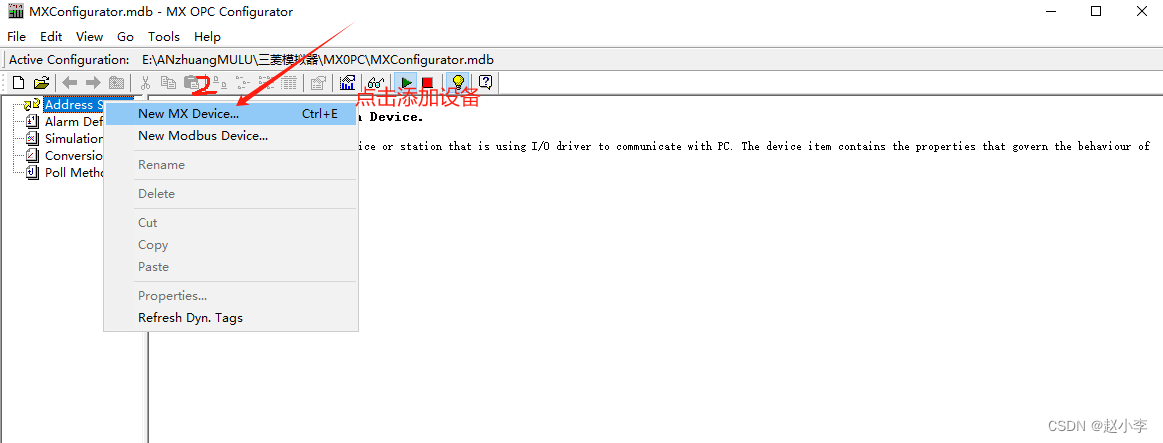

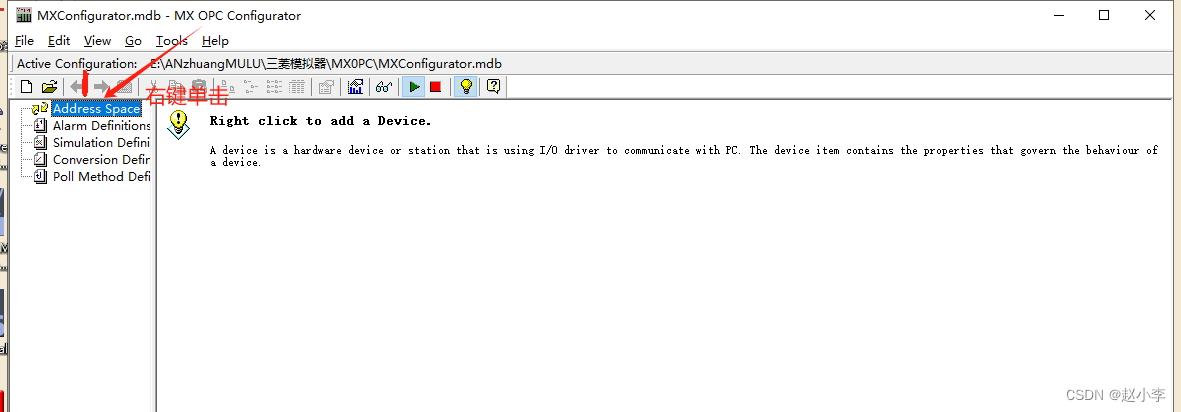

2. 找到Address Space 右键单击。
3.点击 New MXdevice 添加新设备。

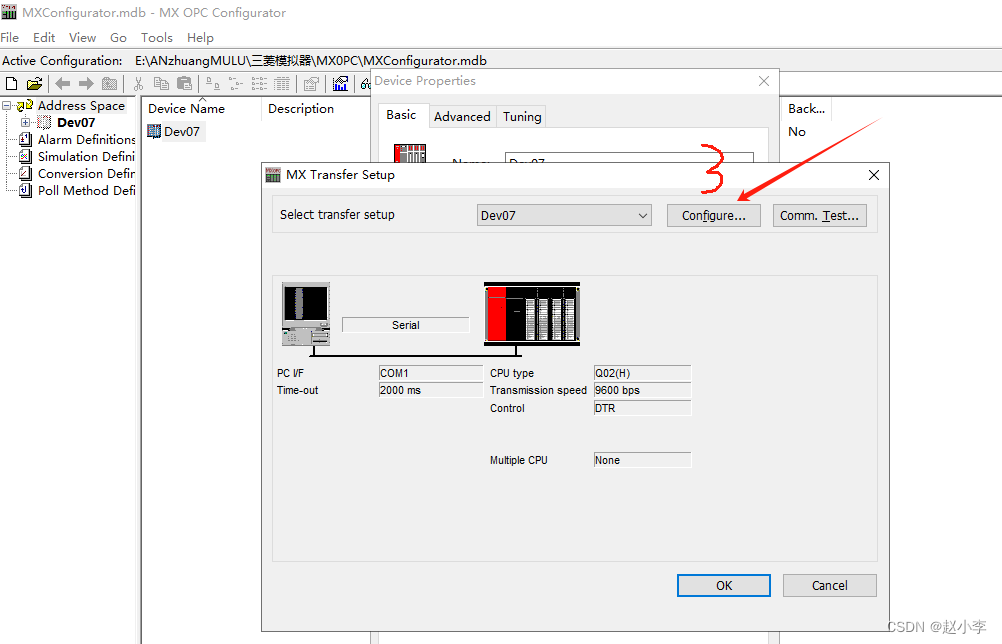

4.在弹出界面中，点击Configure。

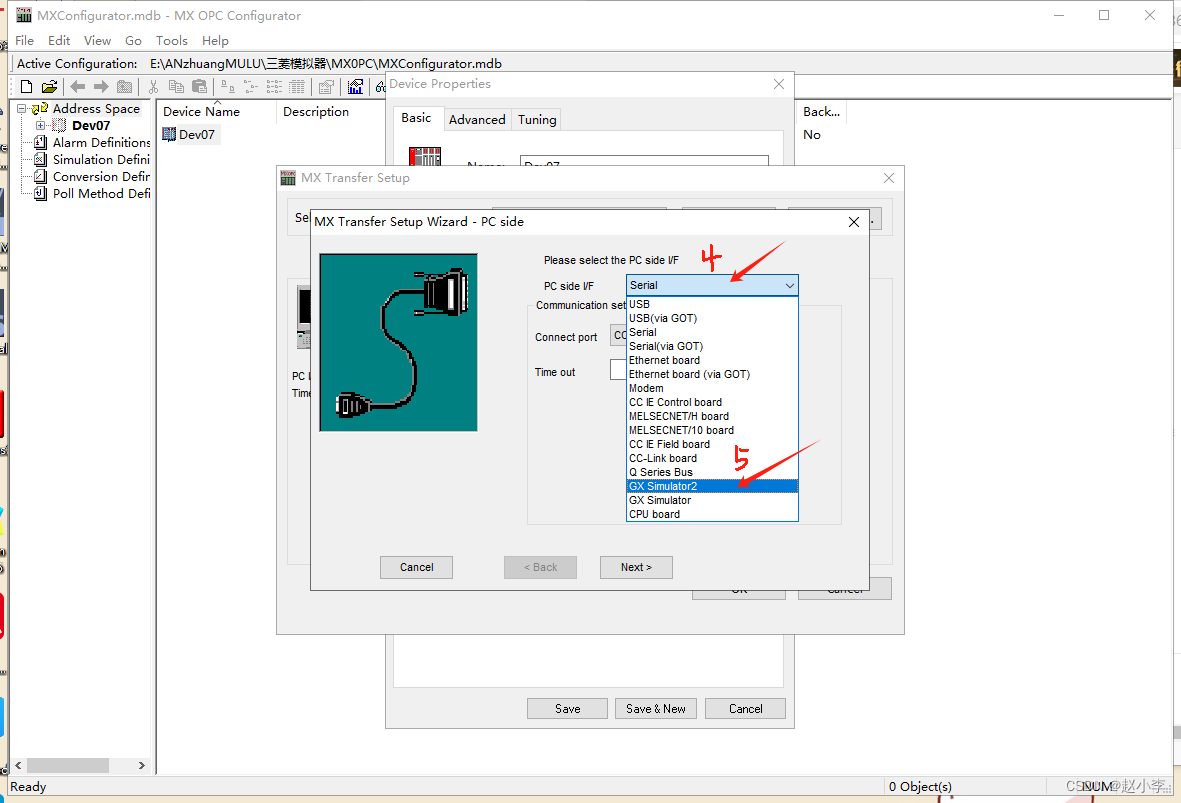

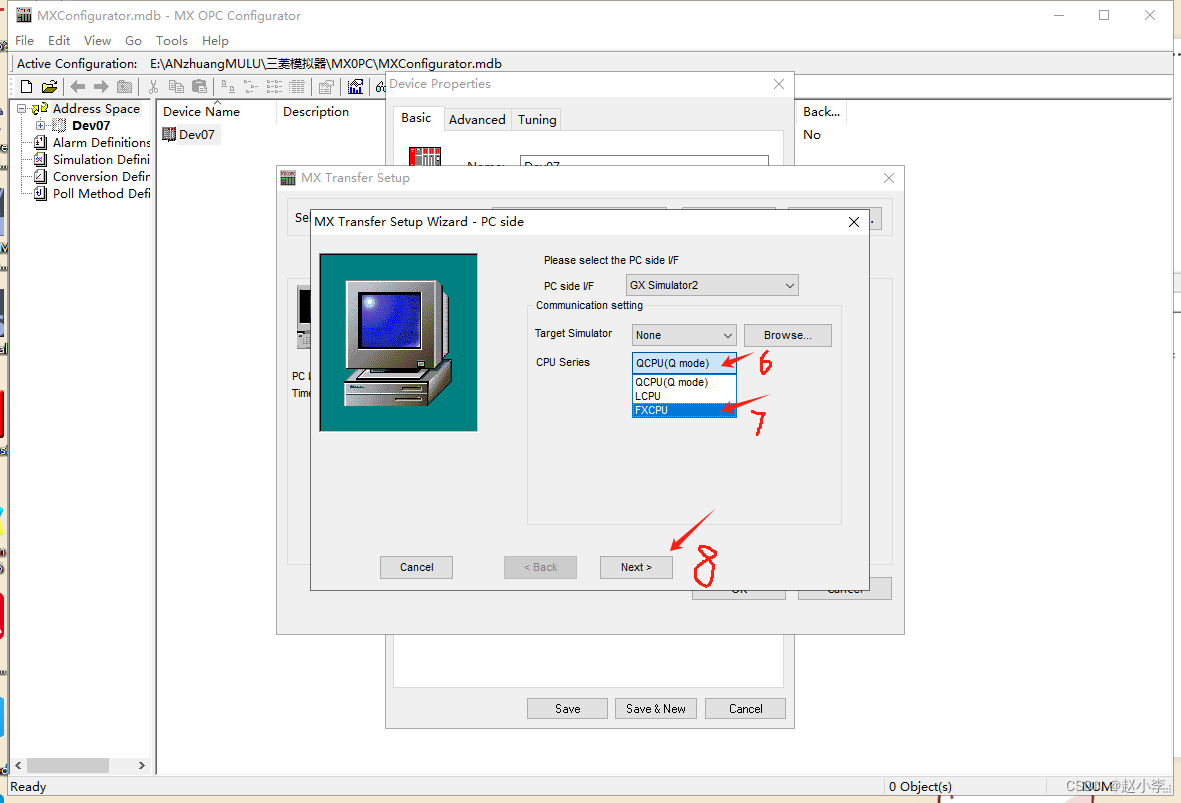

5.点击下拉框，选择GX simulator2。
6.CPU类型选择FXCPU（根据自己的型号选择）。

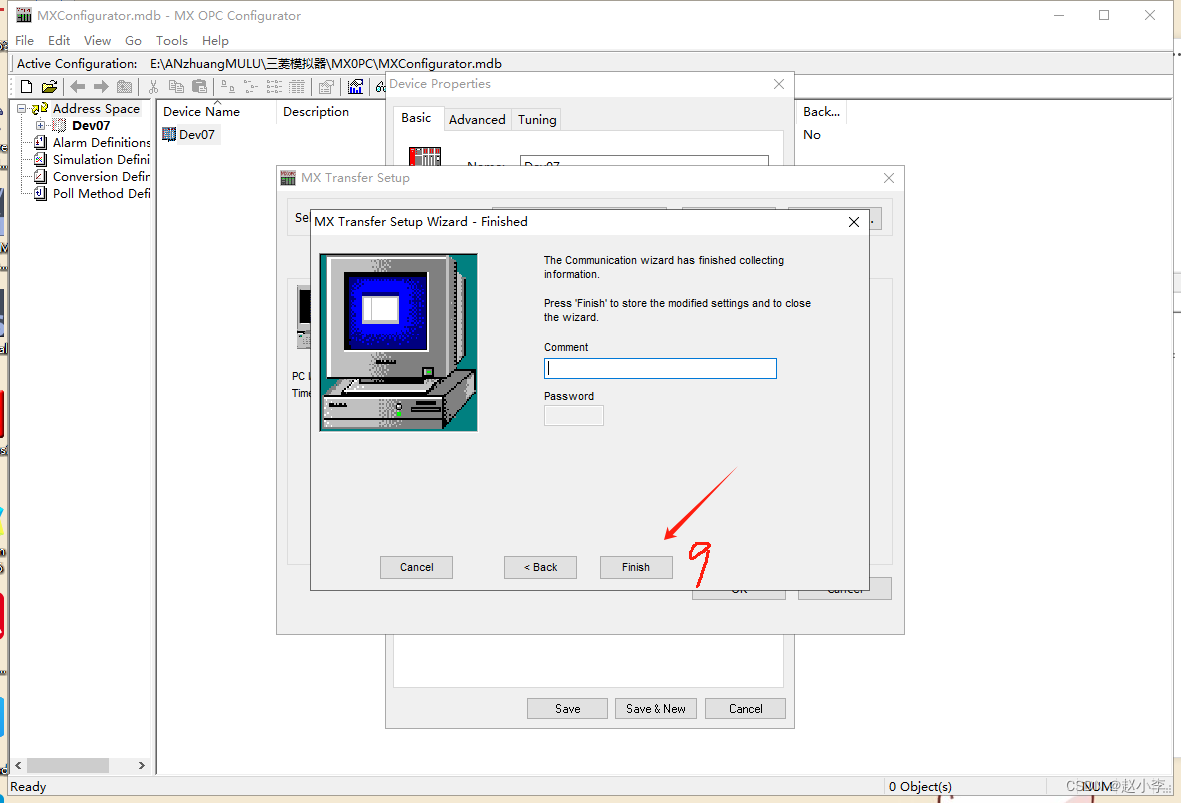

7.点击finish。

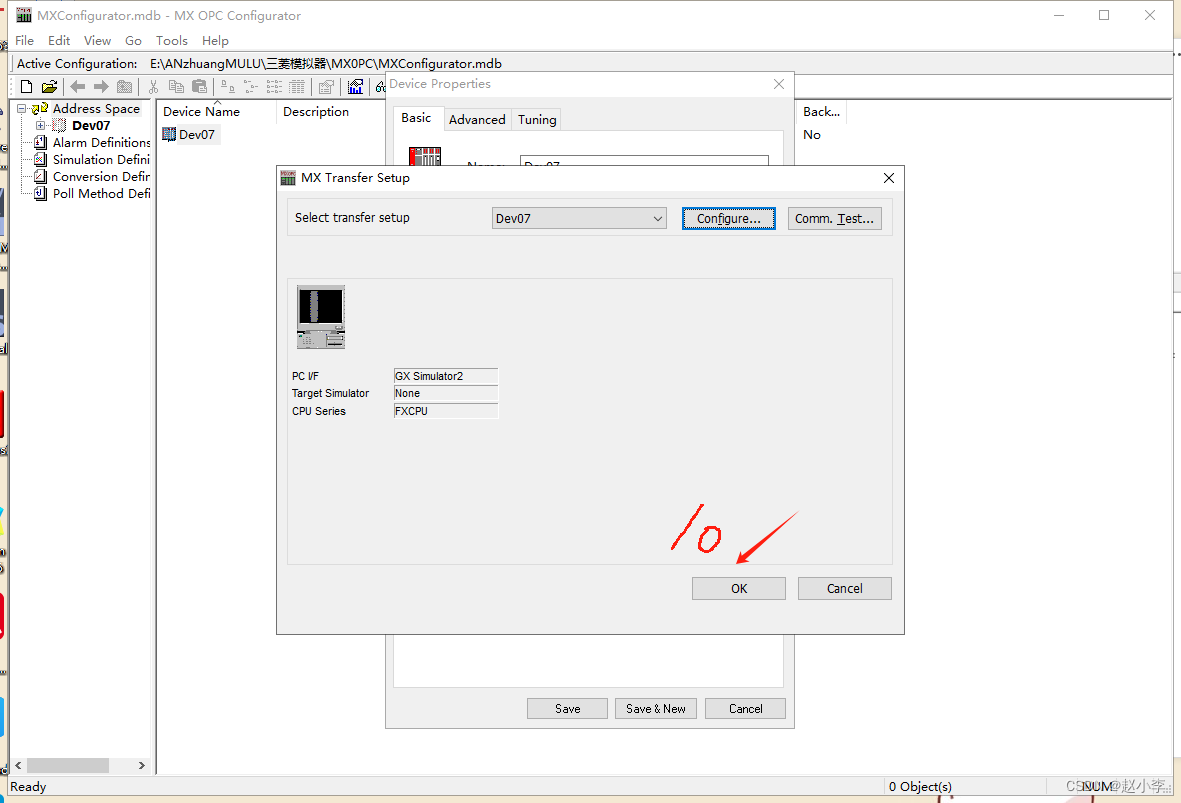

8.点击OK。

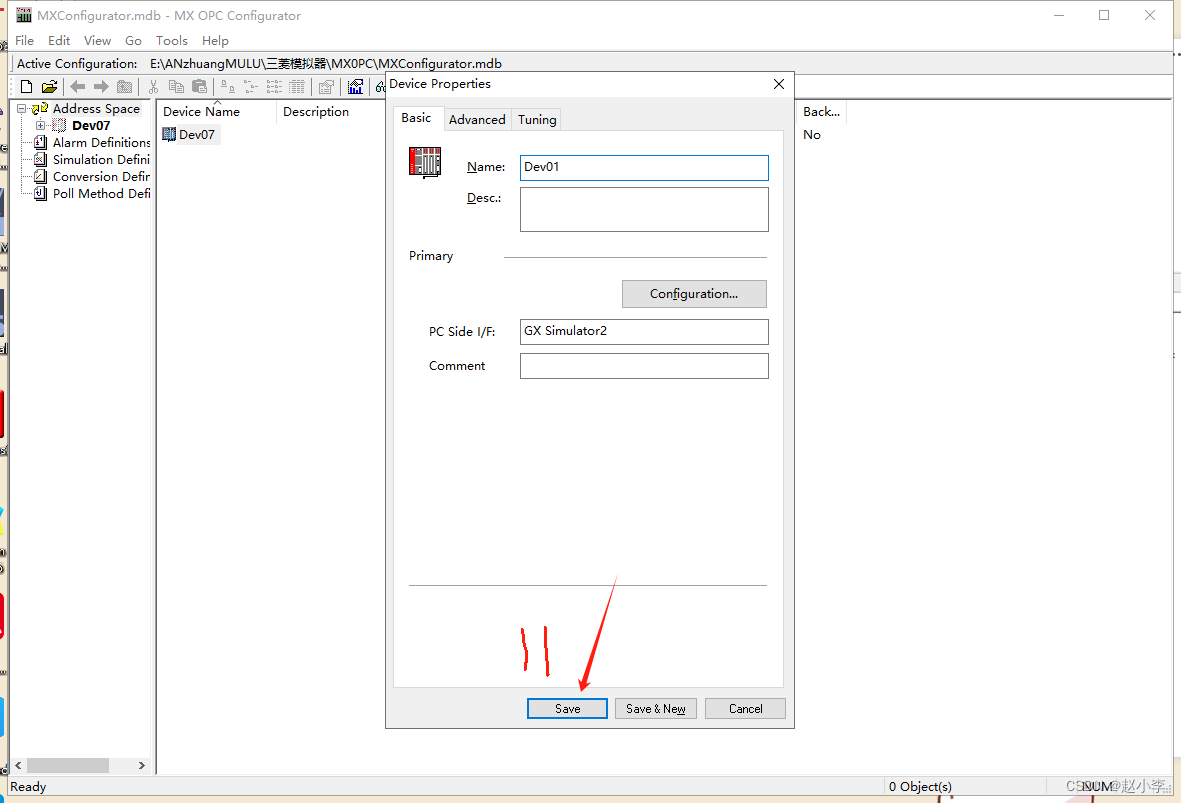

9.点击save 保存。
10.右键单击刚刚建的设备，在弹出的界面中 点击 New data Tag （添加变量）。

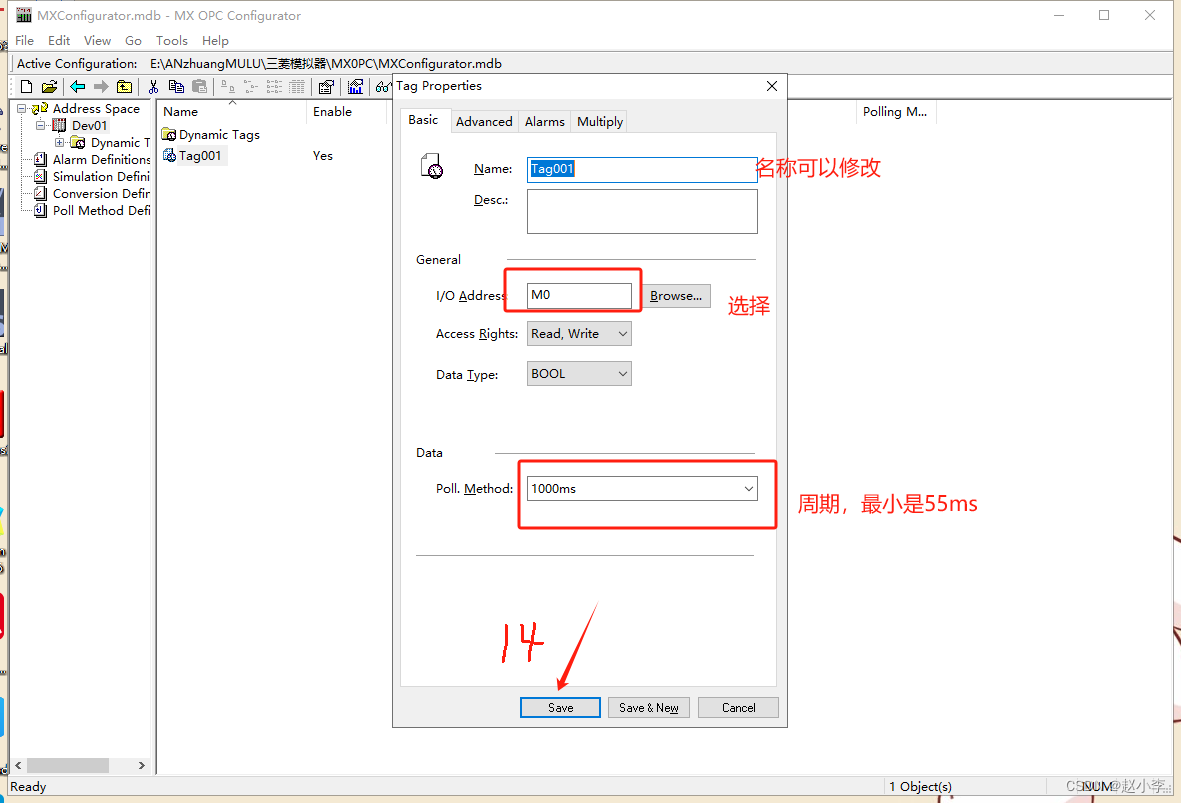

11.选择IO变量，点击保存。

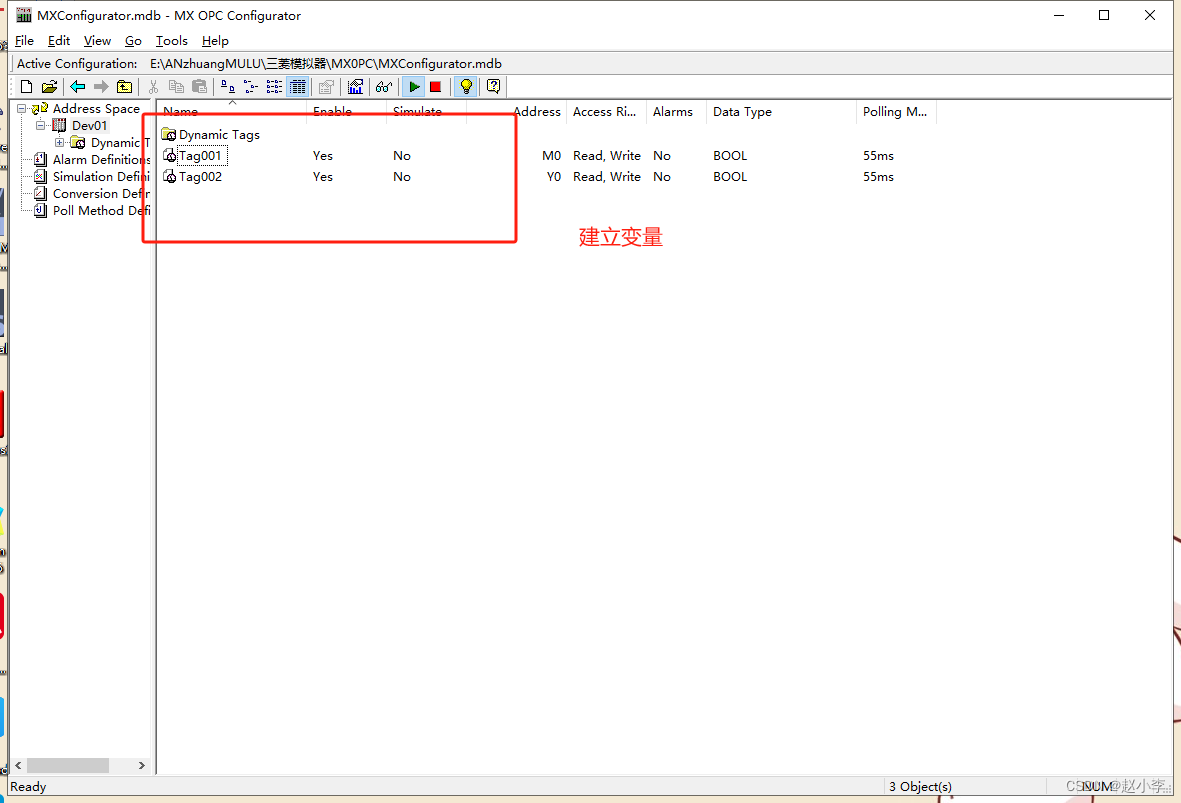

12.按照相同的方法再建立输出（Y0）。
2.GX Works 2 设置

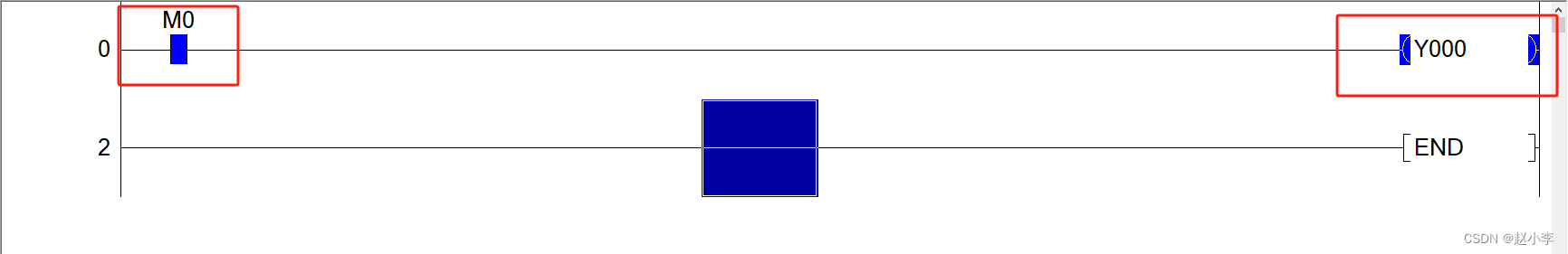

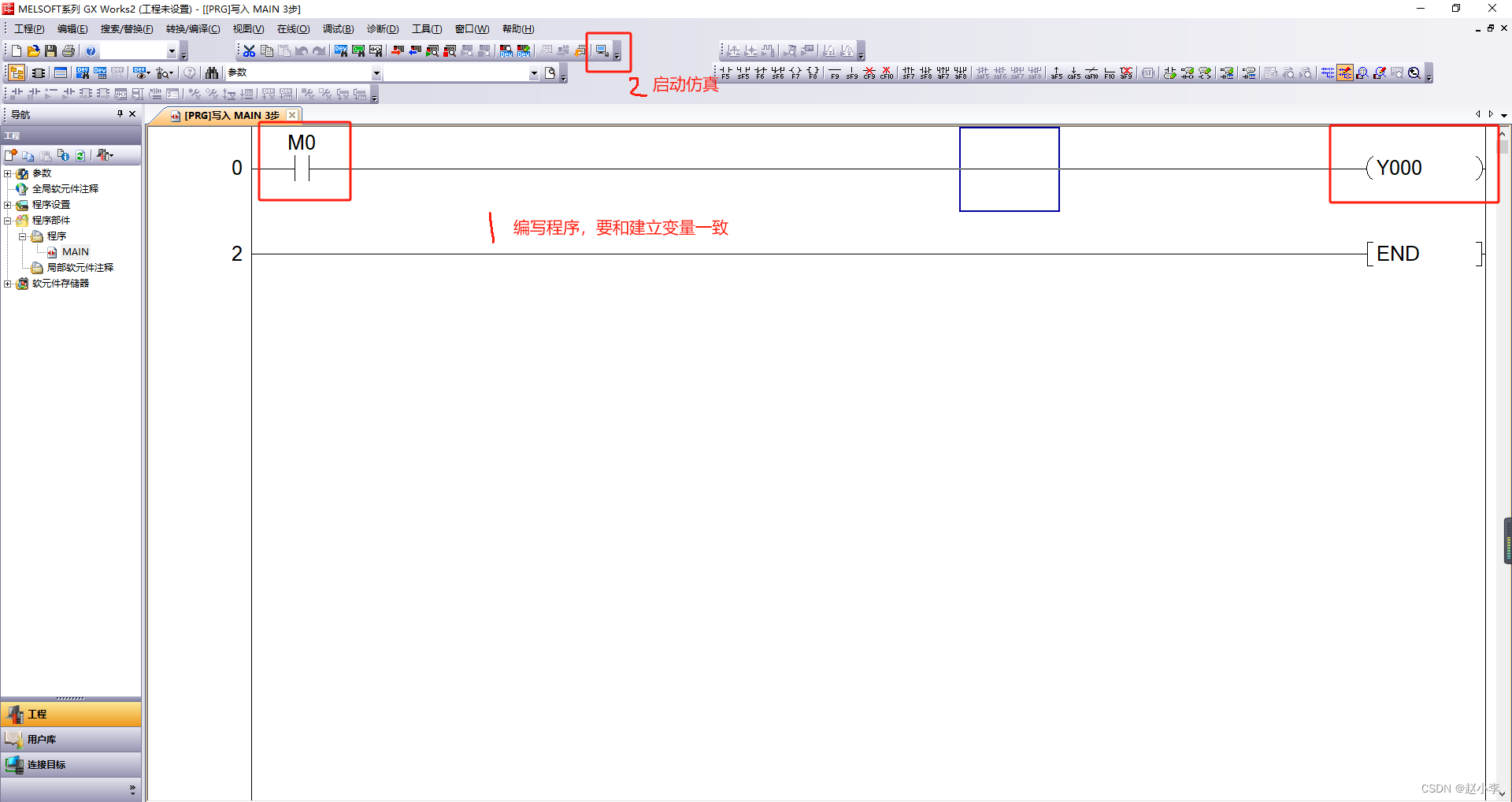

编写程序，这里是点动。
3.GX Works 2 和OPC 连接测试

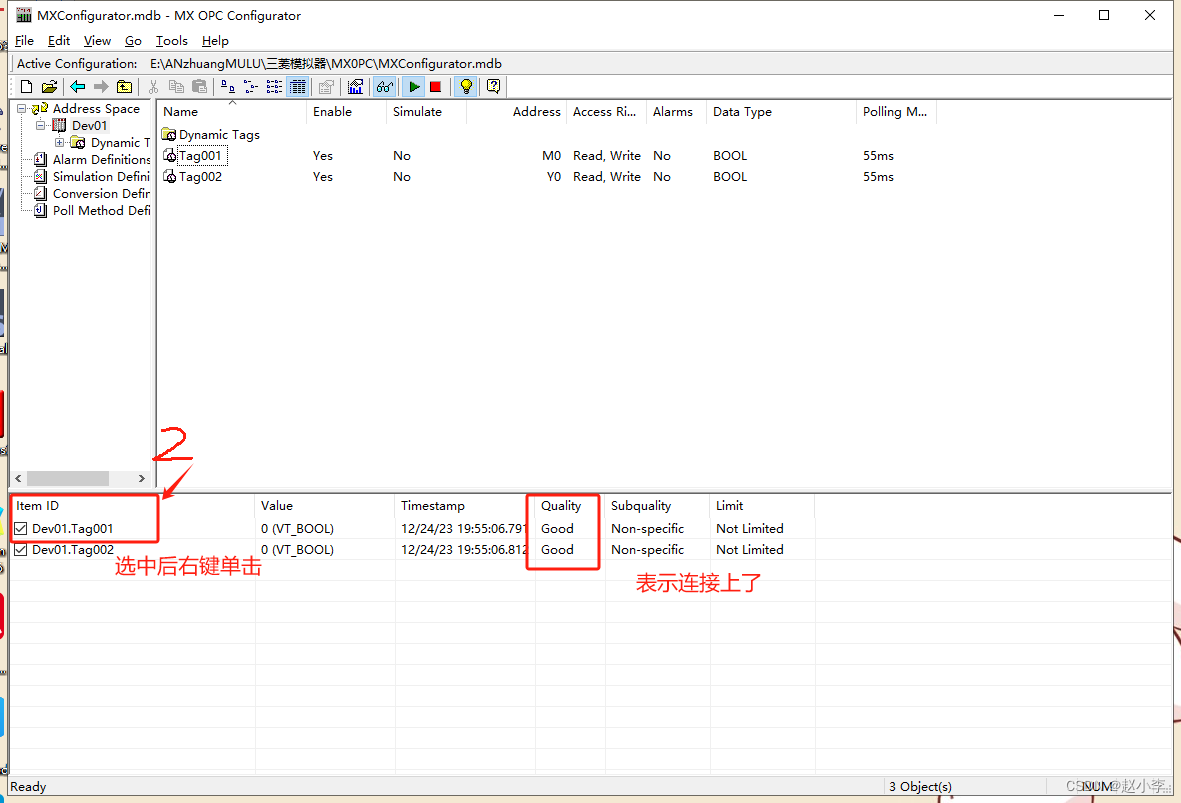

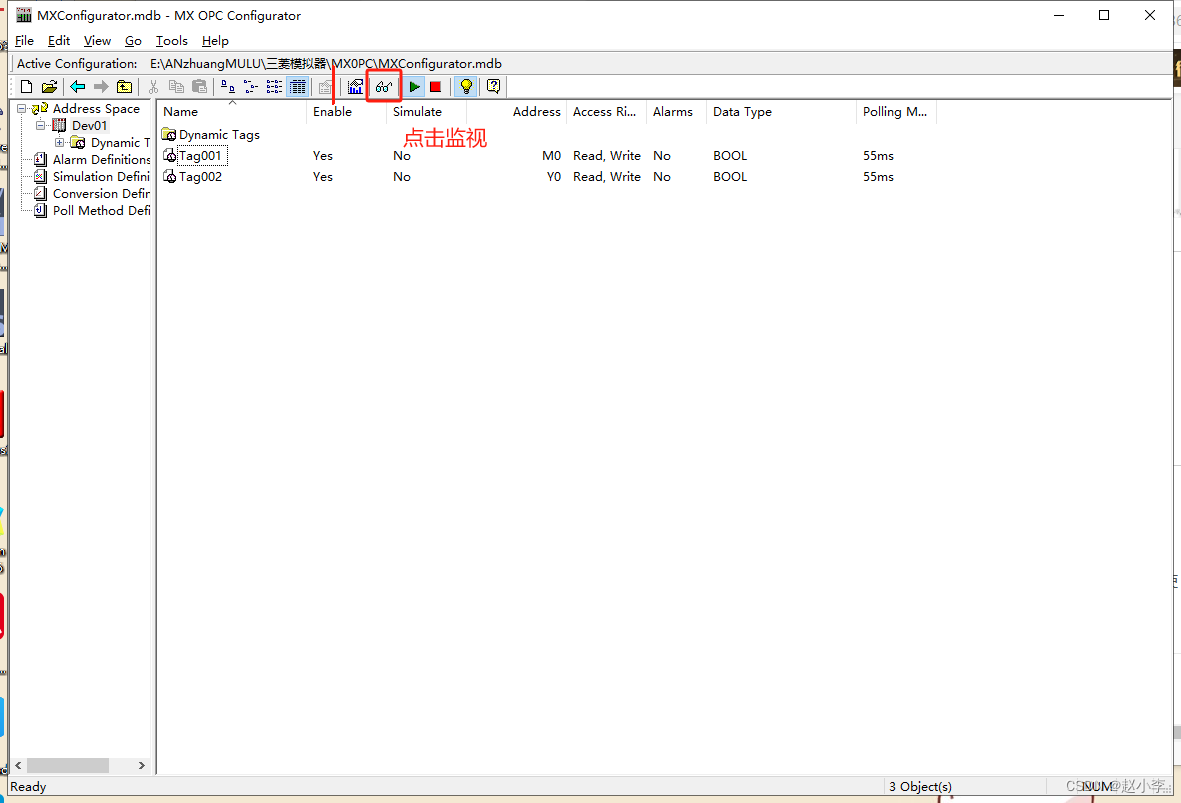

1.在OPC中点击监视。
2.弹出下面画面，选中变量，右键单击。

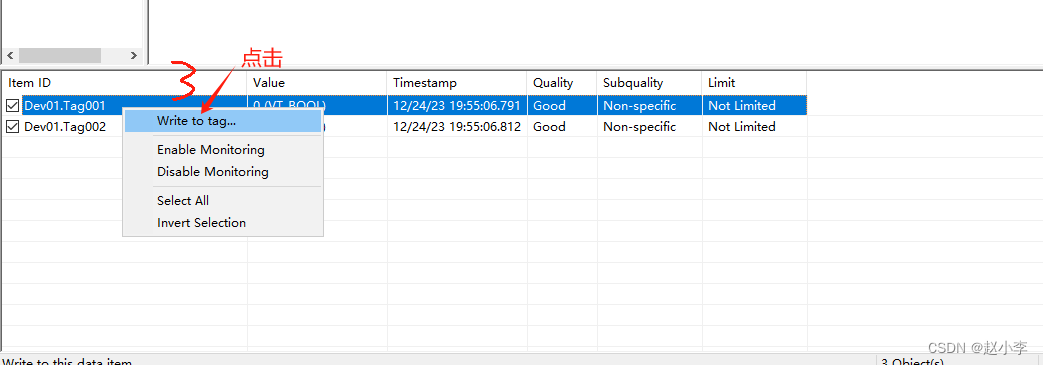

3.点击 Write to tag。

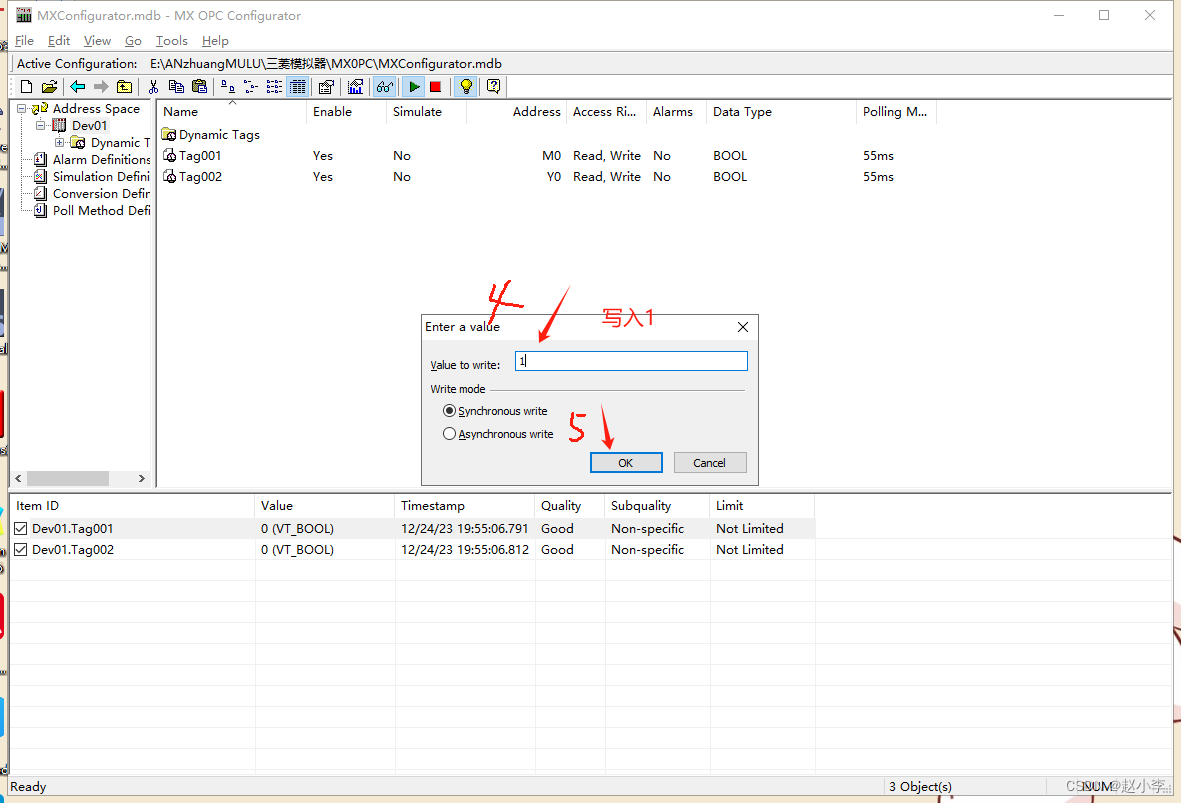

4.写入1，点击OK。

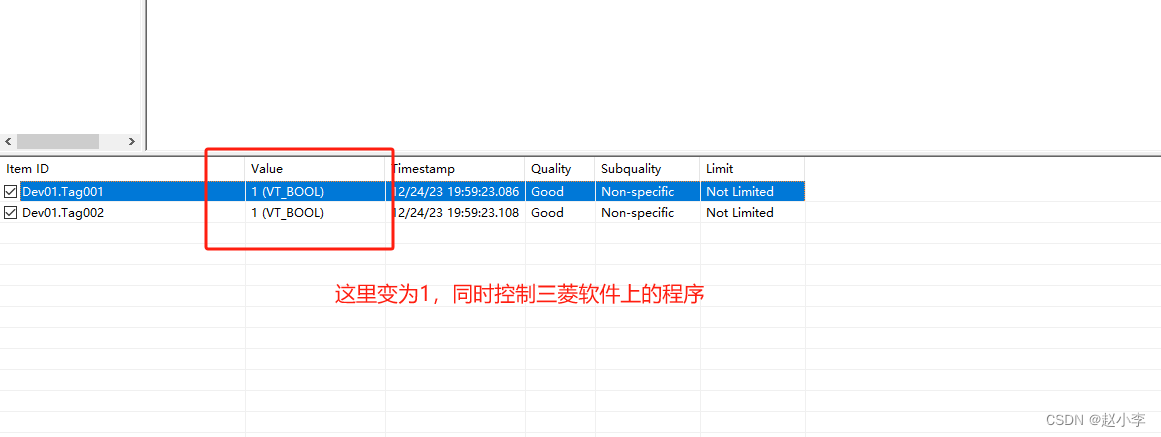

5.两个变量为1，同时控制GX Works2 的程序。
4.和组态王进行仿真连接

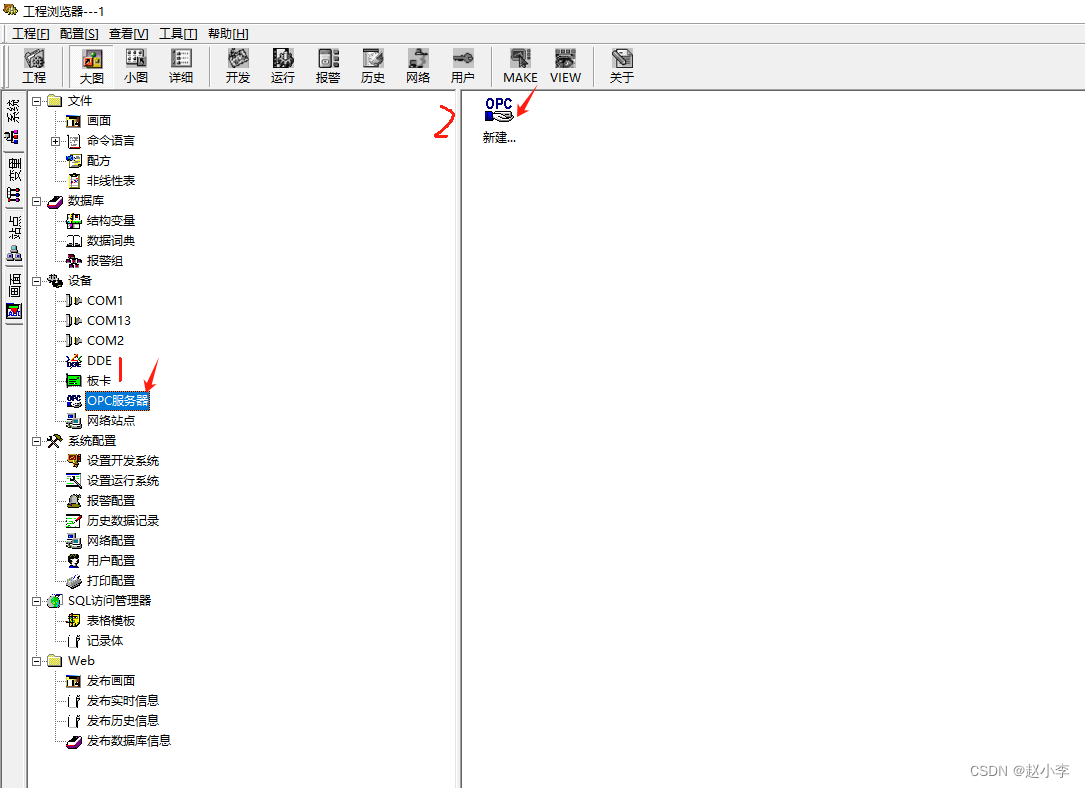

1.打开组态王软件，新建项目并进入下面的界面，点击OPC服务器，选择新建。

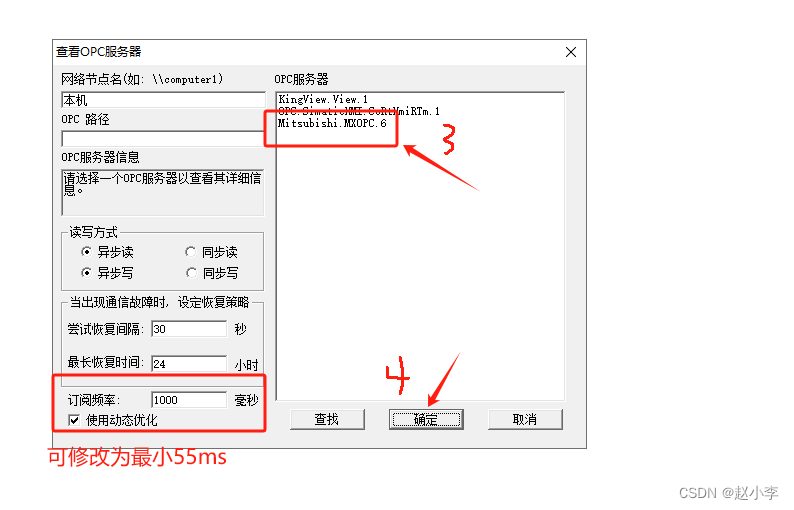

2.选择Mitsuubishi.MXOPC.6，点击确定。

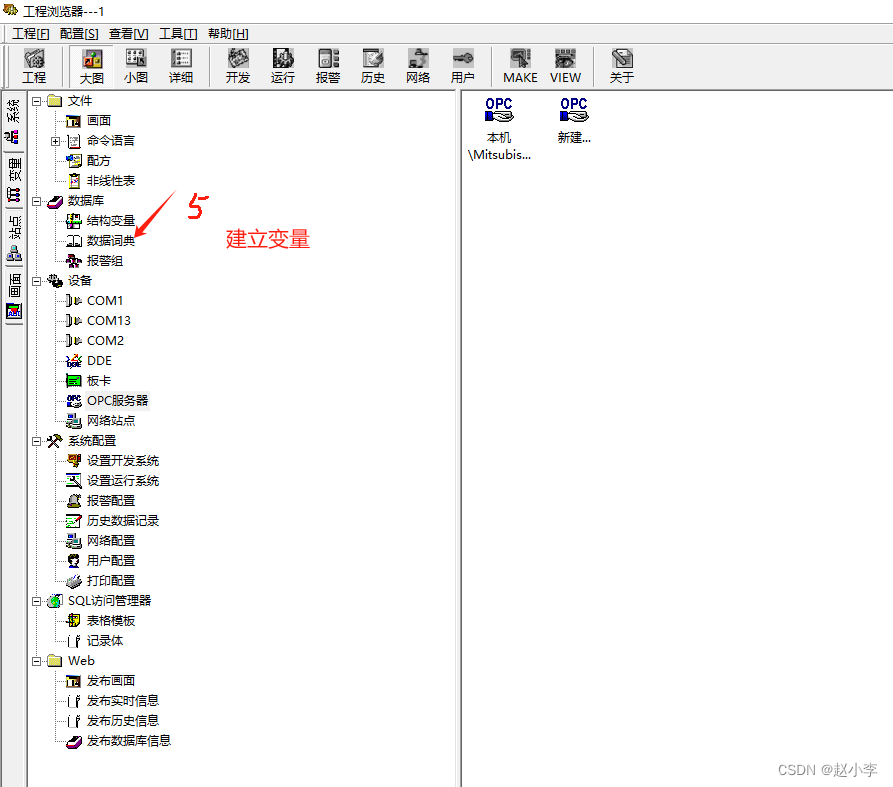

3，建立组态王变量，点击数据词典。

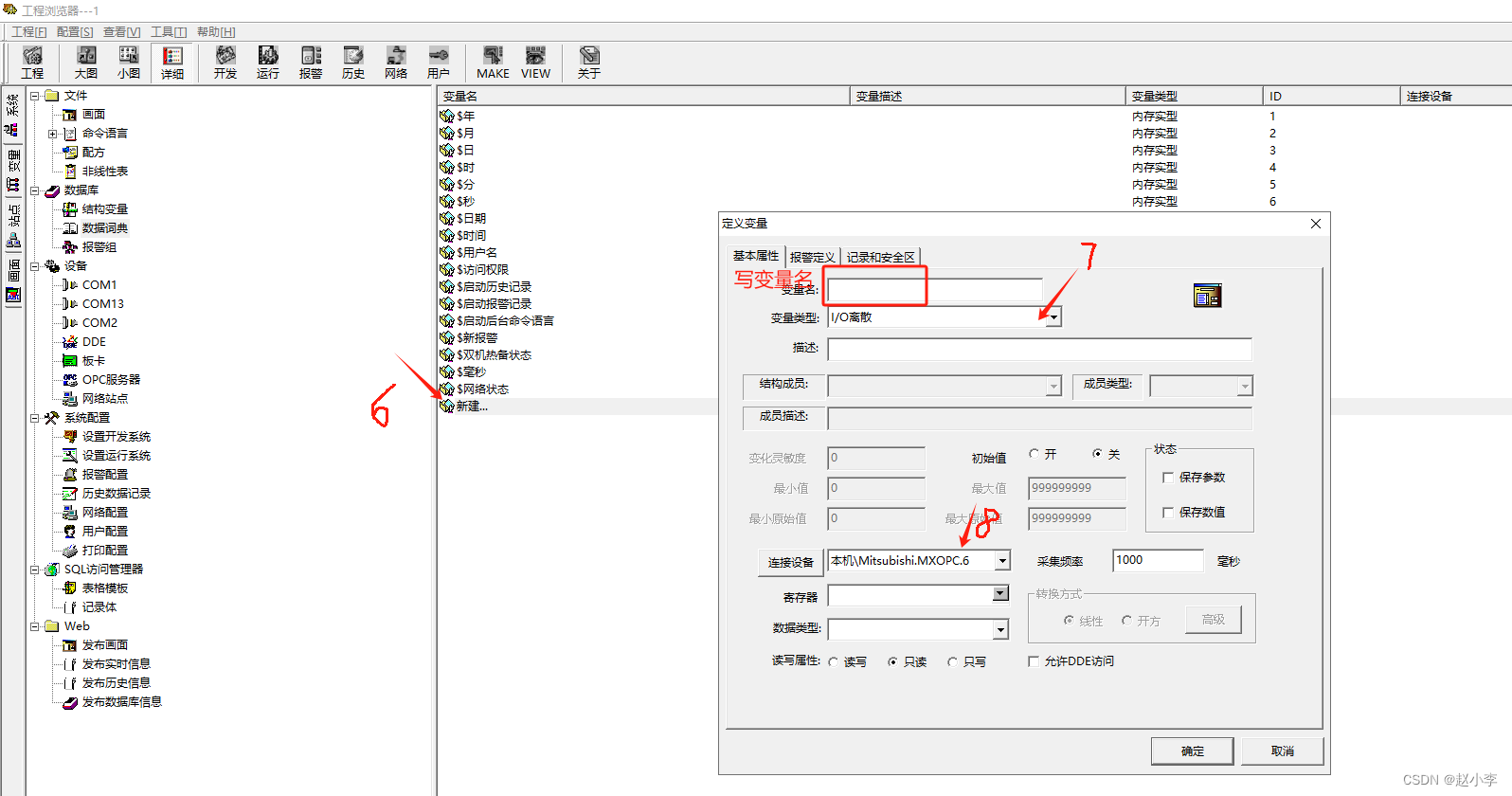

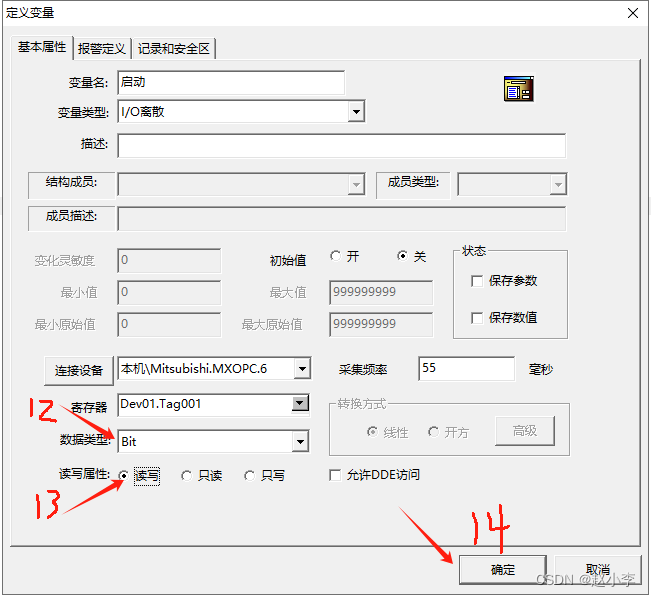

4.点击新建，在定义变量界面，写变量名，变量类型选择 IO离散 ，设备选择 OPC。

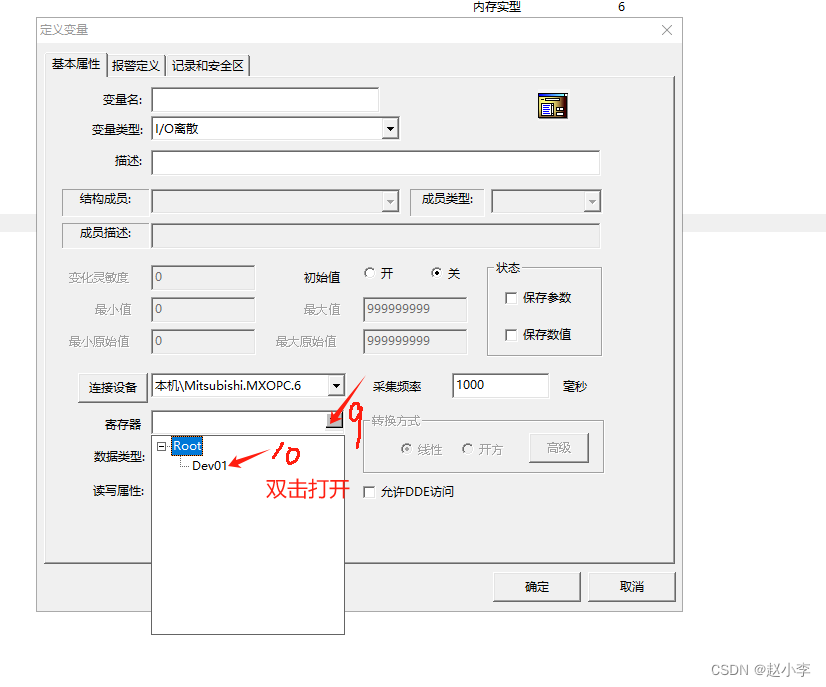

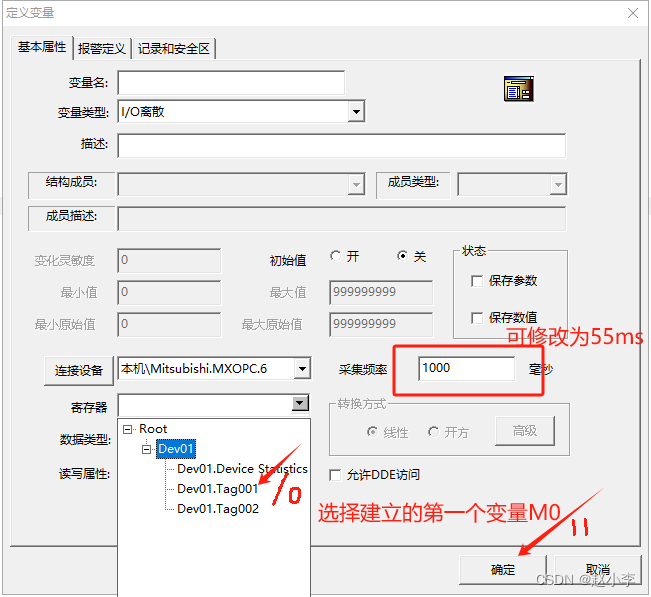

5.点击寄存器，双击打开ROOT，再双击打开Dev01。
6.选择第一个变量，点击确定。
7.数据类型选择bit，读写属性选择 读写。

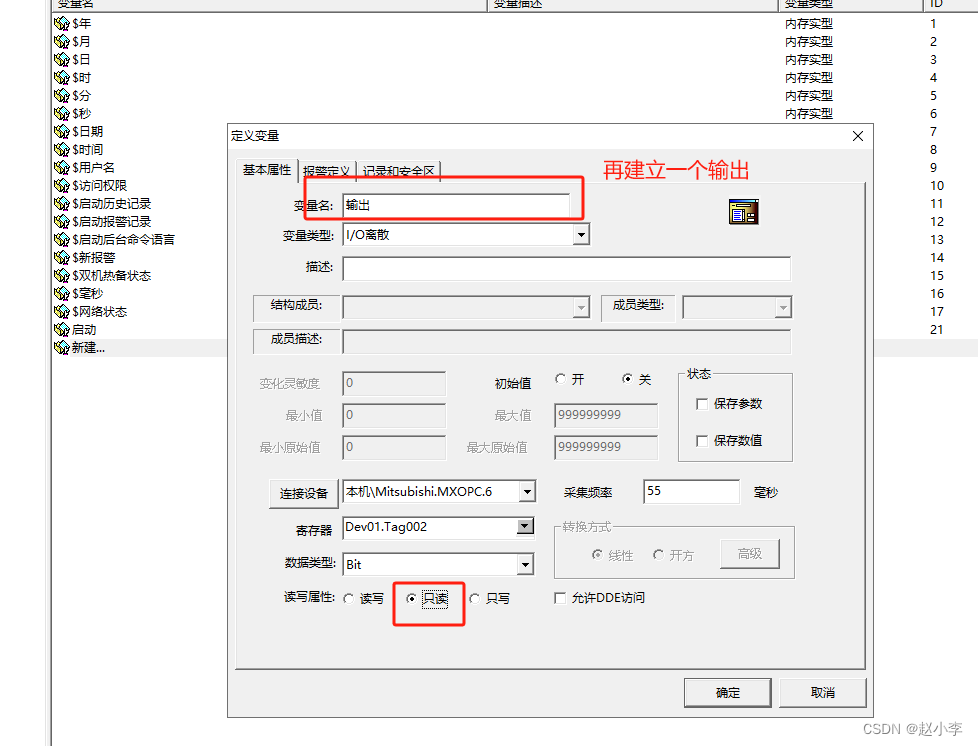

8.按照相同的方法，再建立一个输出变量。

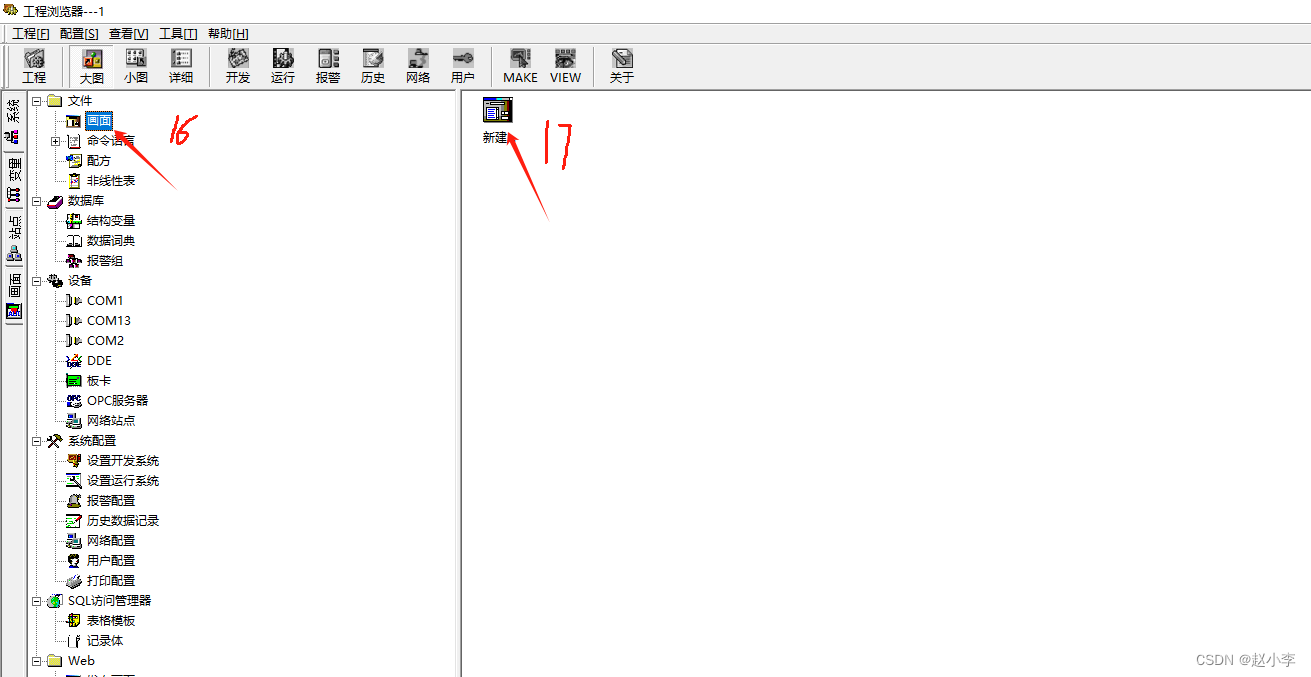

9.点击画面，新建一个画面。

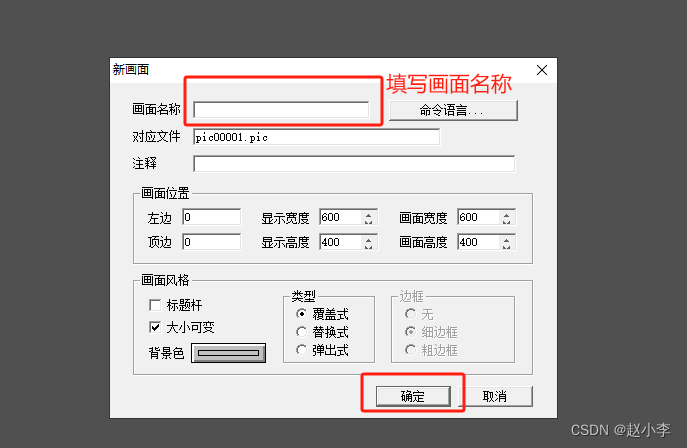

10.填写画面名称，然后确定。

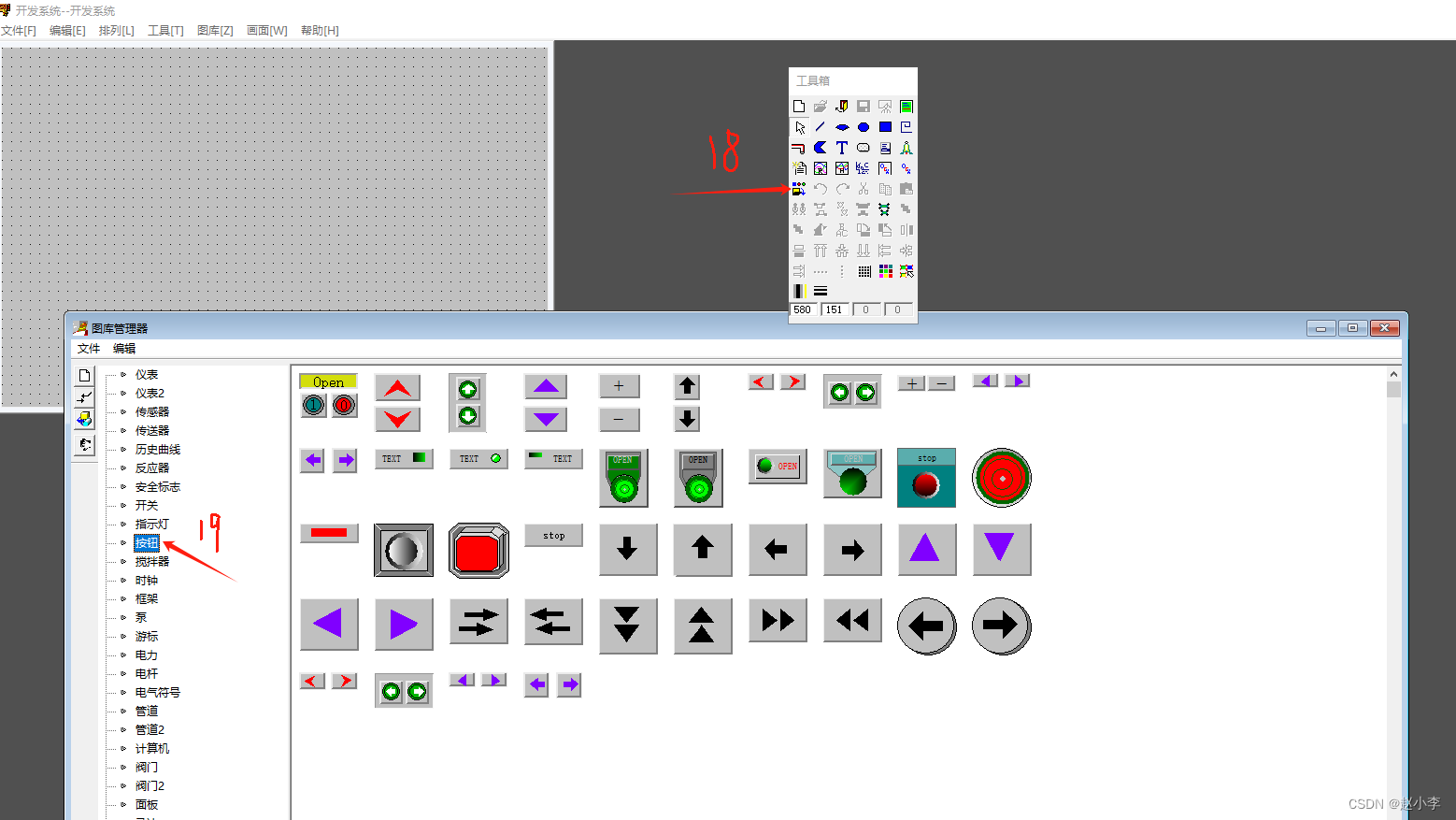

11.找到符号库，选择按钮，双击添加一个按钮。

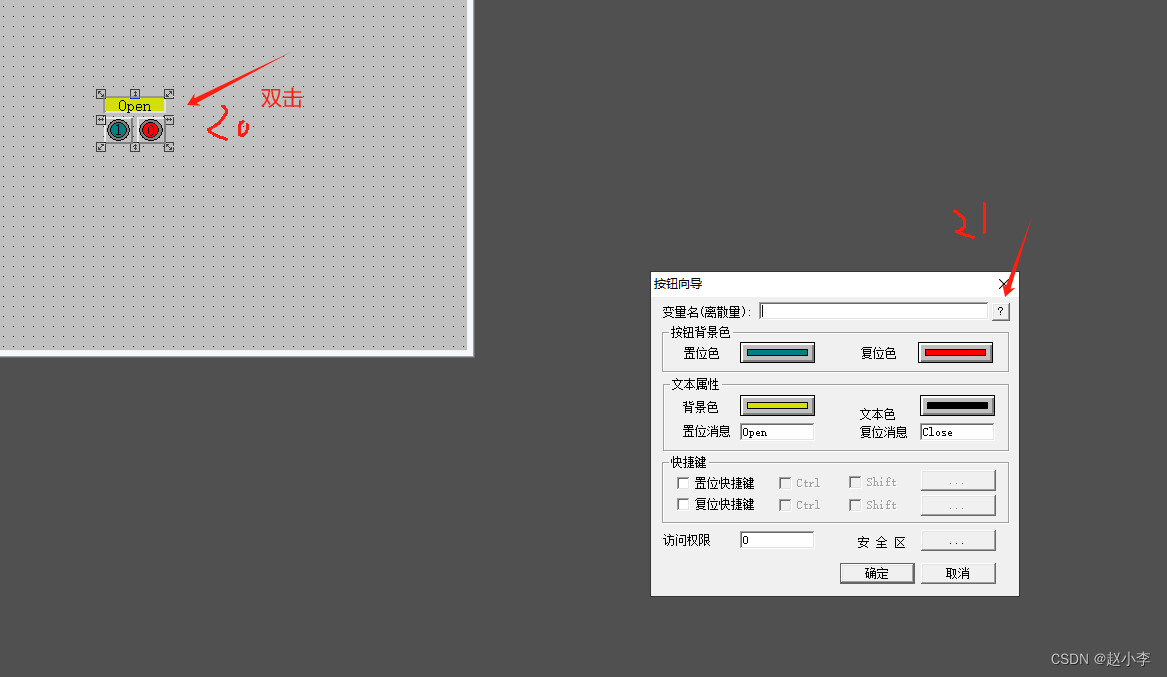

12.双击按钮，点击变量名右侧的问号。

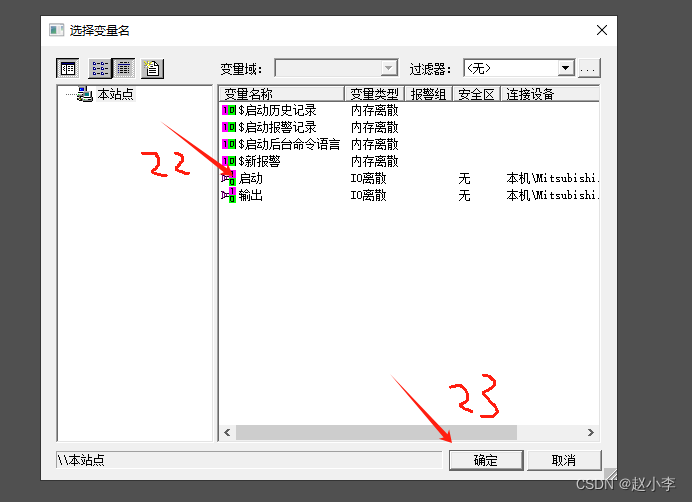

13.选择建立的变量。
14.点击确定。

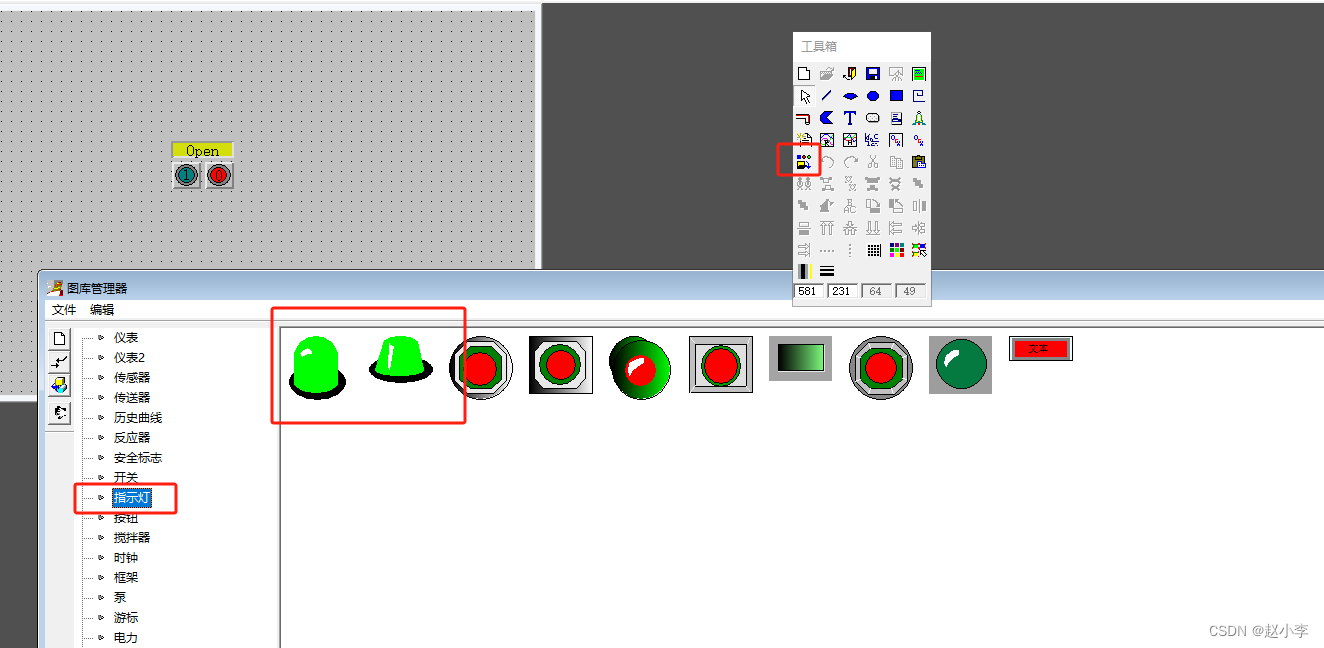

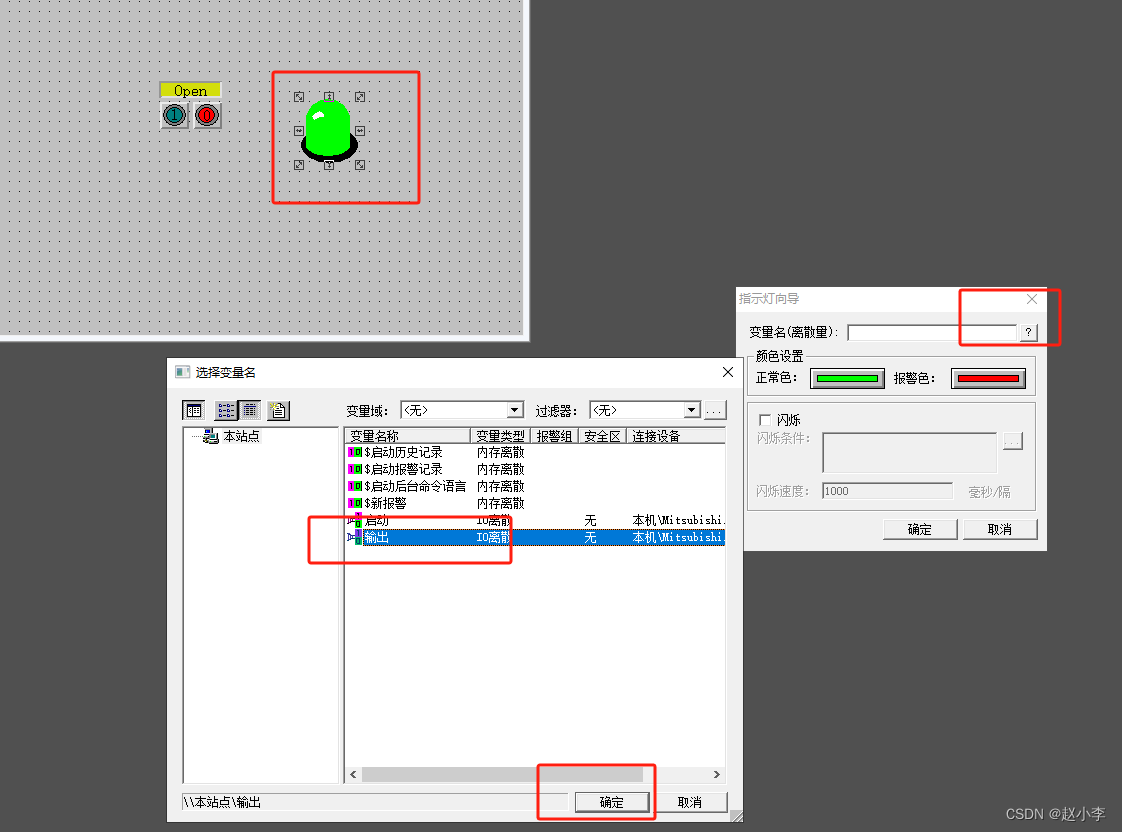

15.相同的方法，在添加一个指示灯。

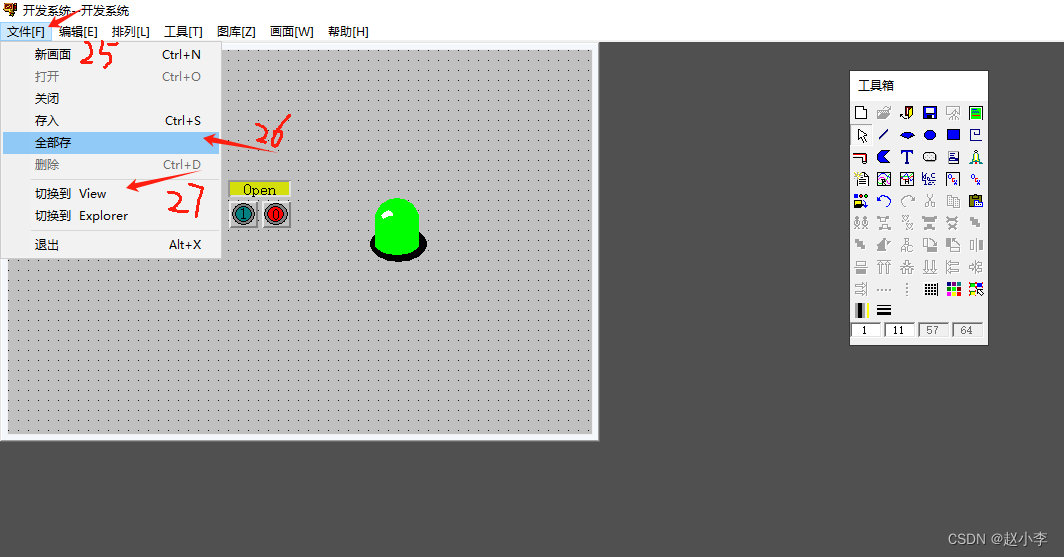

16.点击文件，选择全部存，然后点击 切换到view 进入运行系统。

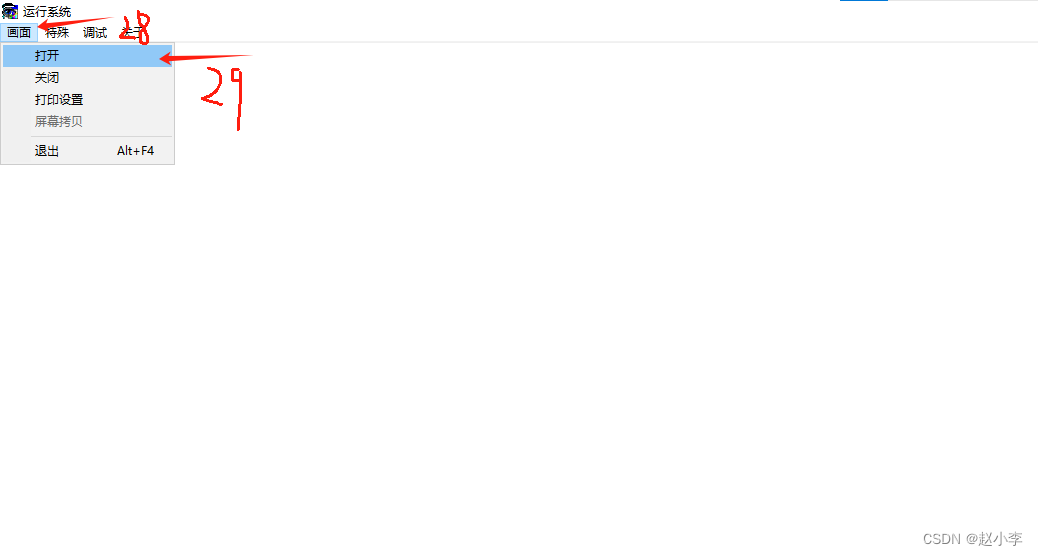

17.点击画面，打开建立的画面。

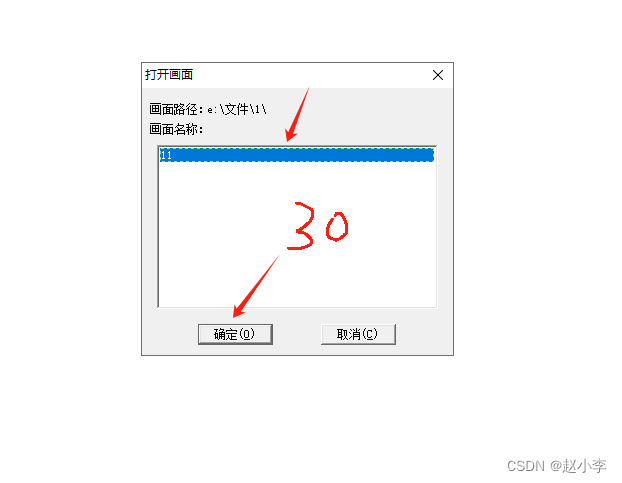

18.点击确定。

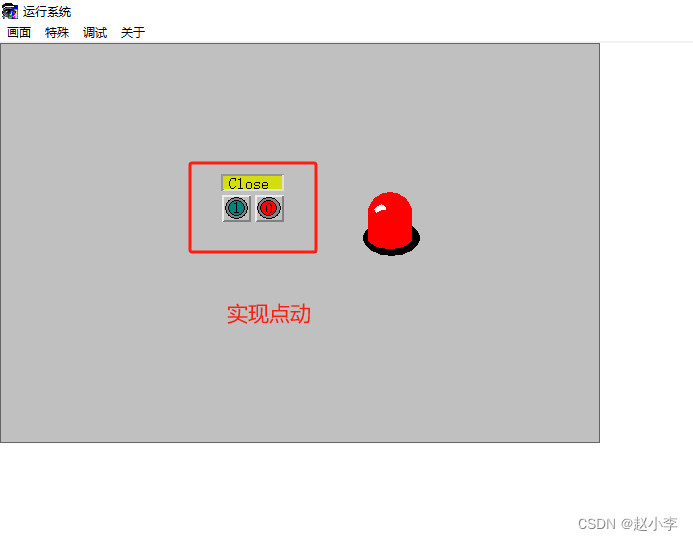

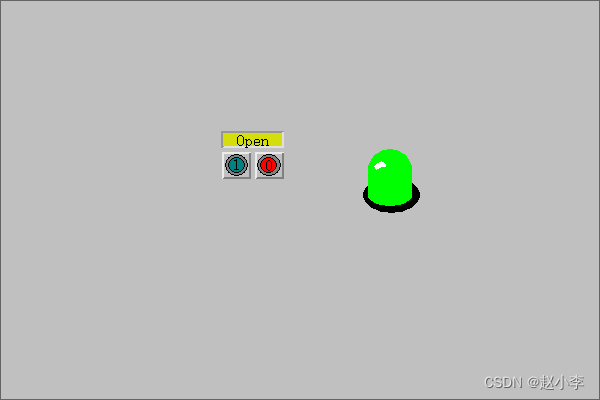

19. 实现点动。
20.成功！

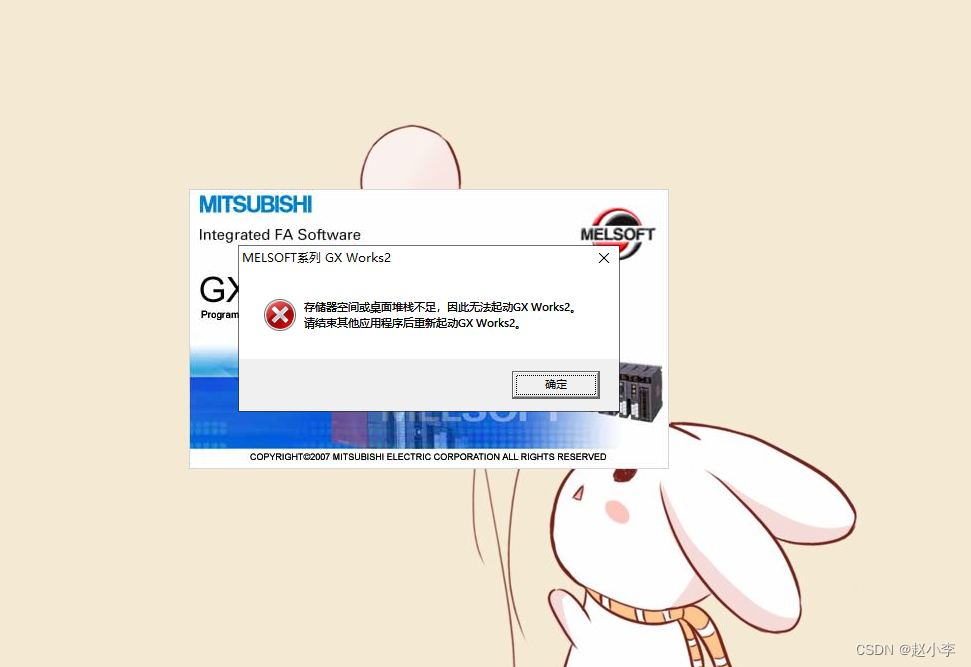

5.安装OPC后，GX Works2 无法打开 提示堆栈不足
找到GX Works2 的安装包，再重新安装一遍。
6.收尾（组态王变量的删除）

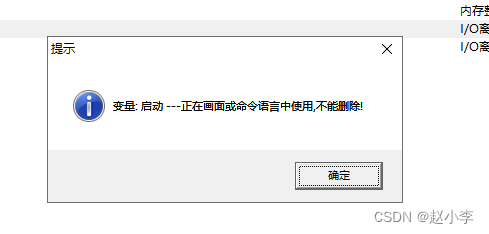

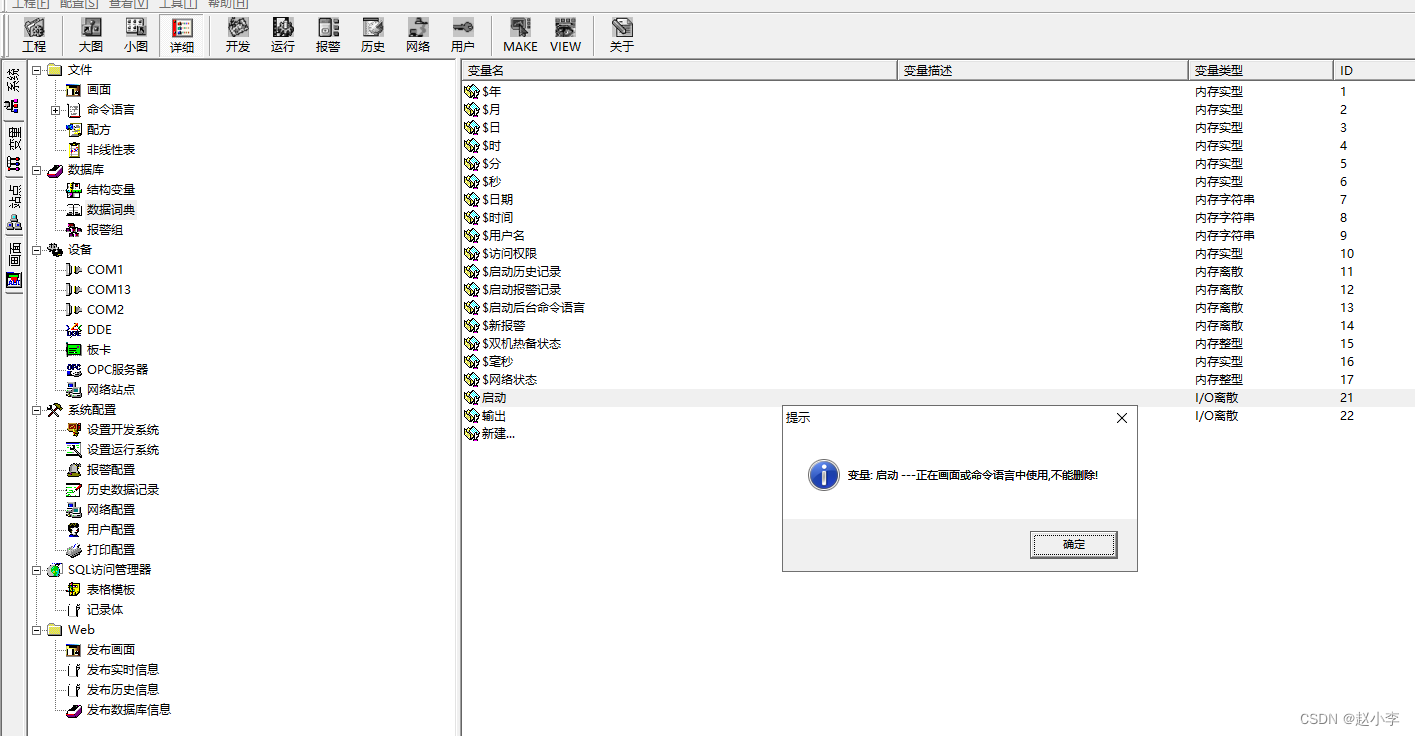

1.删除时可能出现无法删除的情况，解决方法如下。

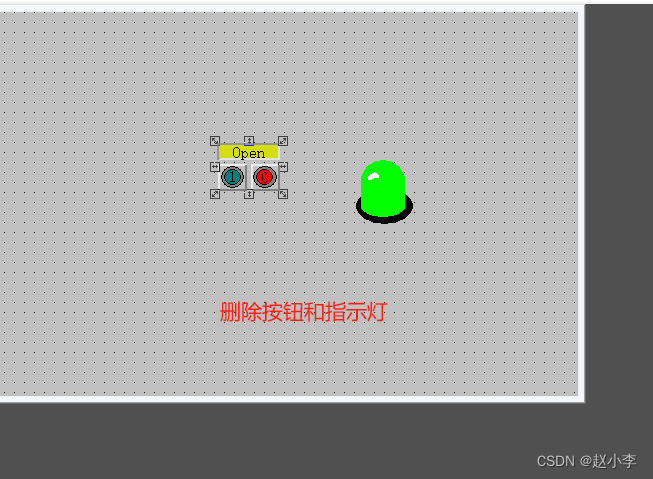

2.删除按钮和指示灯。

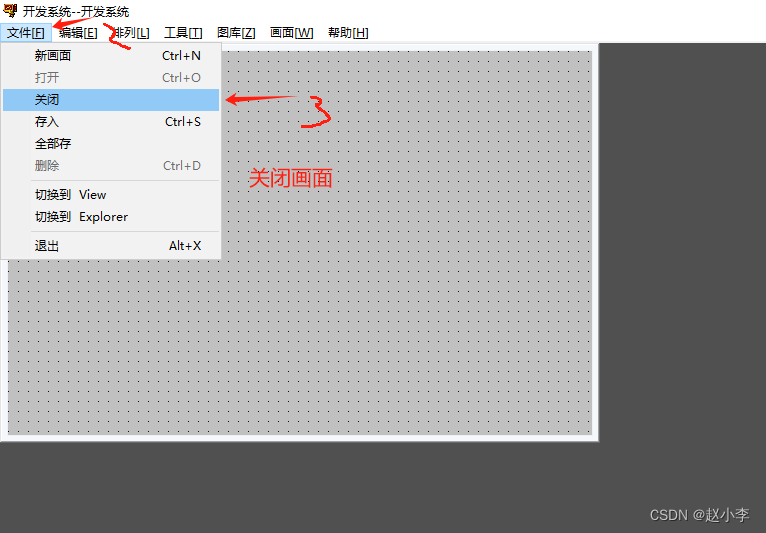

3.点击文件，选择关闭。

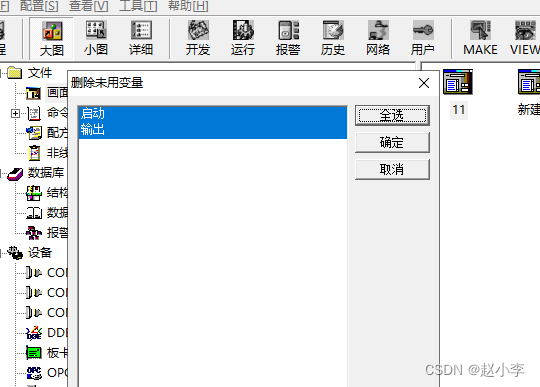

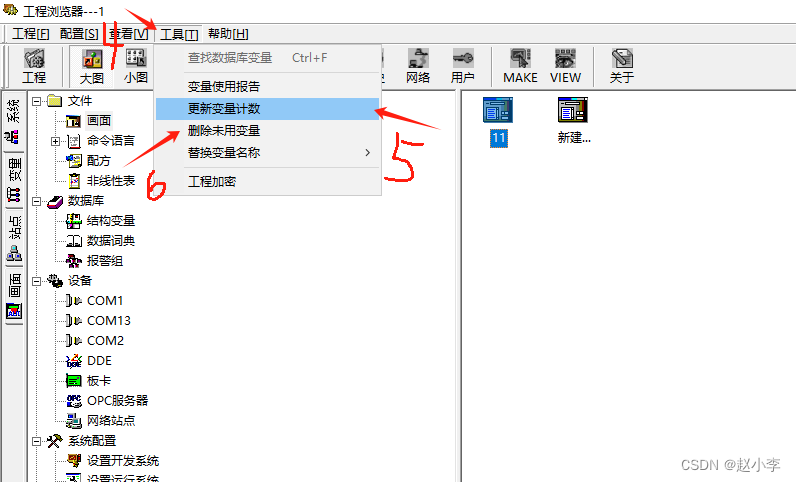

4.点击工具，选择更新变量计数，再点击删除未用变量。

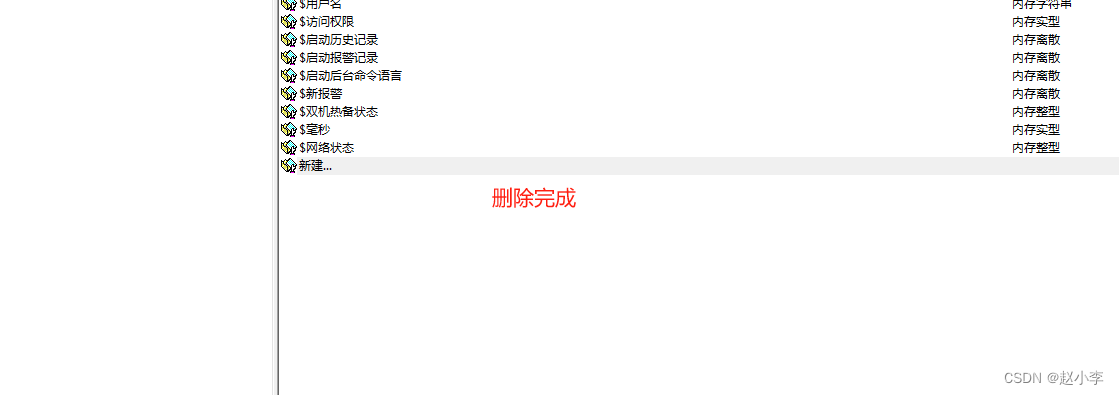

5.删除成功！
总结
以上就是三菱MX OPC 的下载以及三菱GX Works2和组态王仿真连接的内容。
