前言
factoryio软件是一个虚拟仿真实验室，工业场景仿真的软件，它可以与真实硬件连接也可以通过仿真进行连接，和PLC在一起有很大的发挥空间，在这里提供软件的安装和使用，如何和1200PLC进行仿真，仿真编写正反转。
一、factoryio是什么软件？
是一个仿真模拟的工厂软件，主要用来实现工厂设备的模拟仿真和调试。
二、factoryio的安装和使用
1.安装
在网上搜索安装下载安装包或者使用网盘：
通过百度网盘分享的文件：Factory …
链接:https://pan.baidu.com/s/1eA79O0233K0qdlpn5Wmt3g
提取码:72s6
复制这段内容打开【百度网盘APP 即可获取】

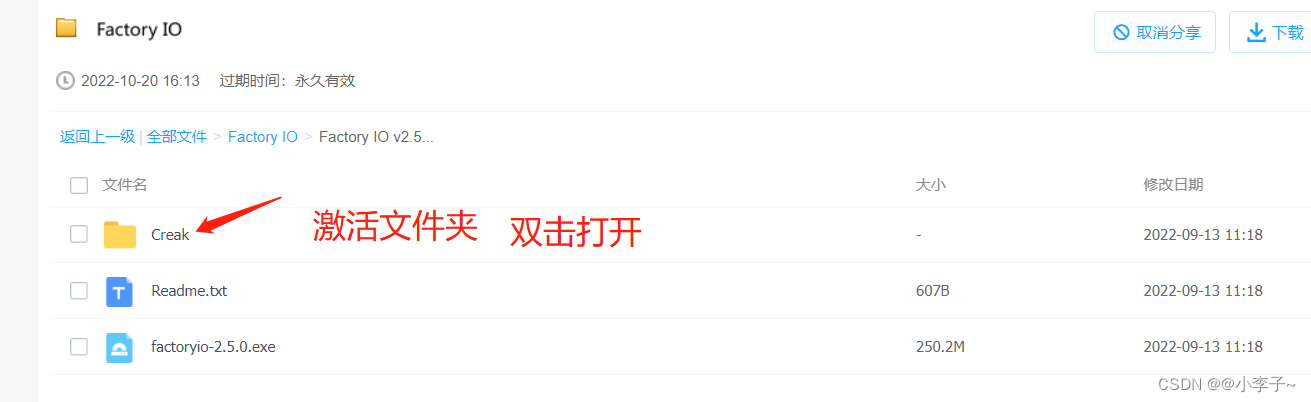

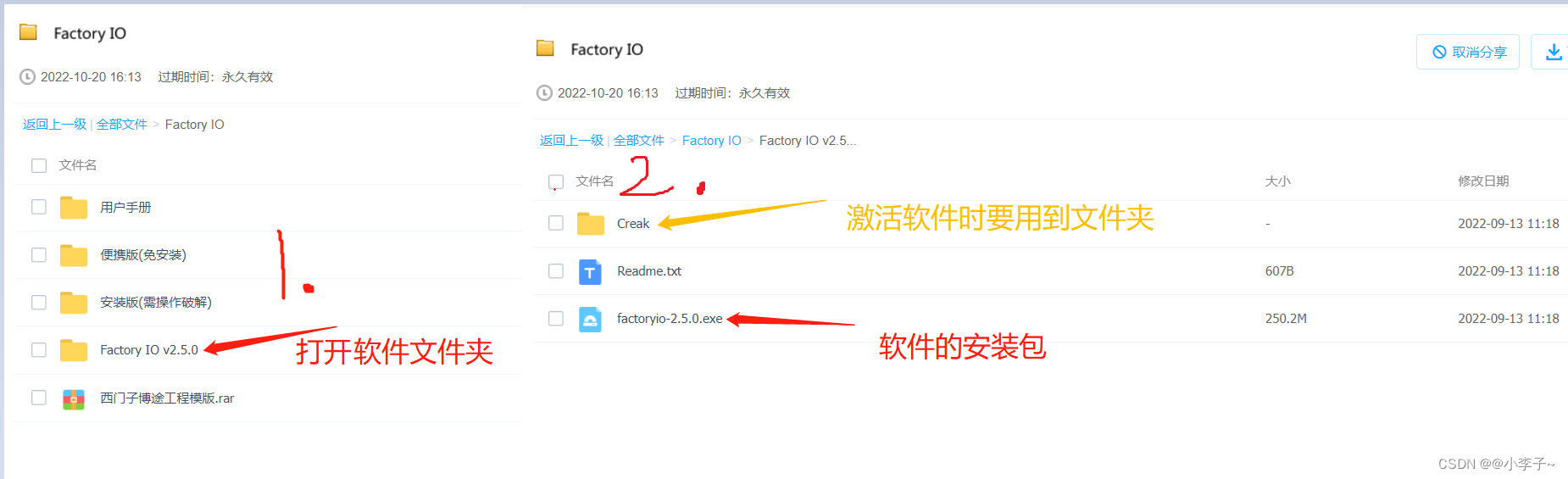

如下图： 打开文件夹，找到软件安装包进行安装。
2.激活
安装完成后就可以使用了，但是只能试用1个月，后续就无法使用了。这里我们将它进行激活就可以永久使用了。
步骤如下：

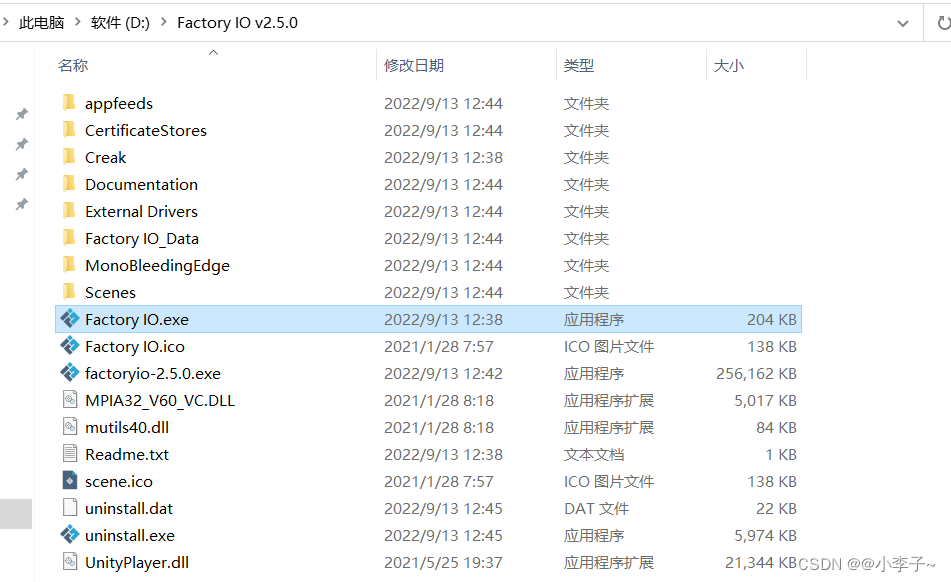

1.找到桌面软件的图标，右键单击打开文件所在位置，如图：
2.找到安装包内解压后的激活文件夹【Creak】，双击打开；
找到factoryio.exe文件，然后复制；

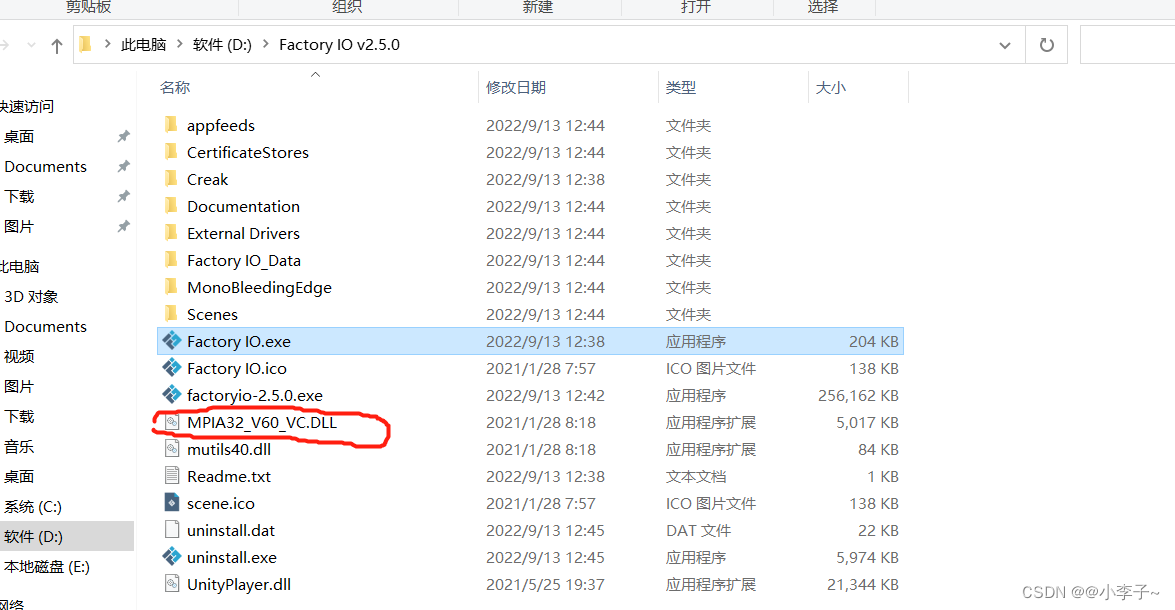

再找到上图软件所在位置中的 MPLA32_V60_VC.DLL 将它替换掉。

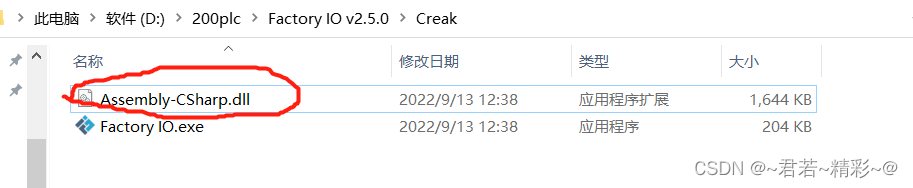

3.再在上步激活文件夹【Creak】中找到另一个文件 Assembly-CSharp.dll ，再次复制；

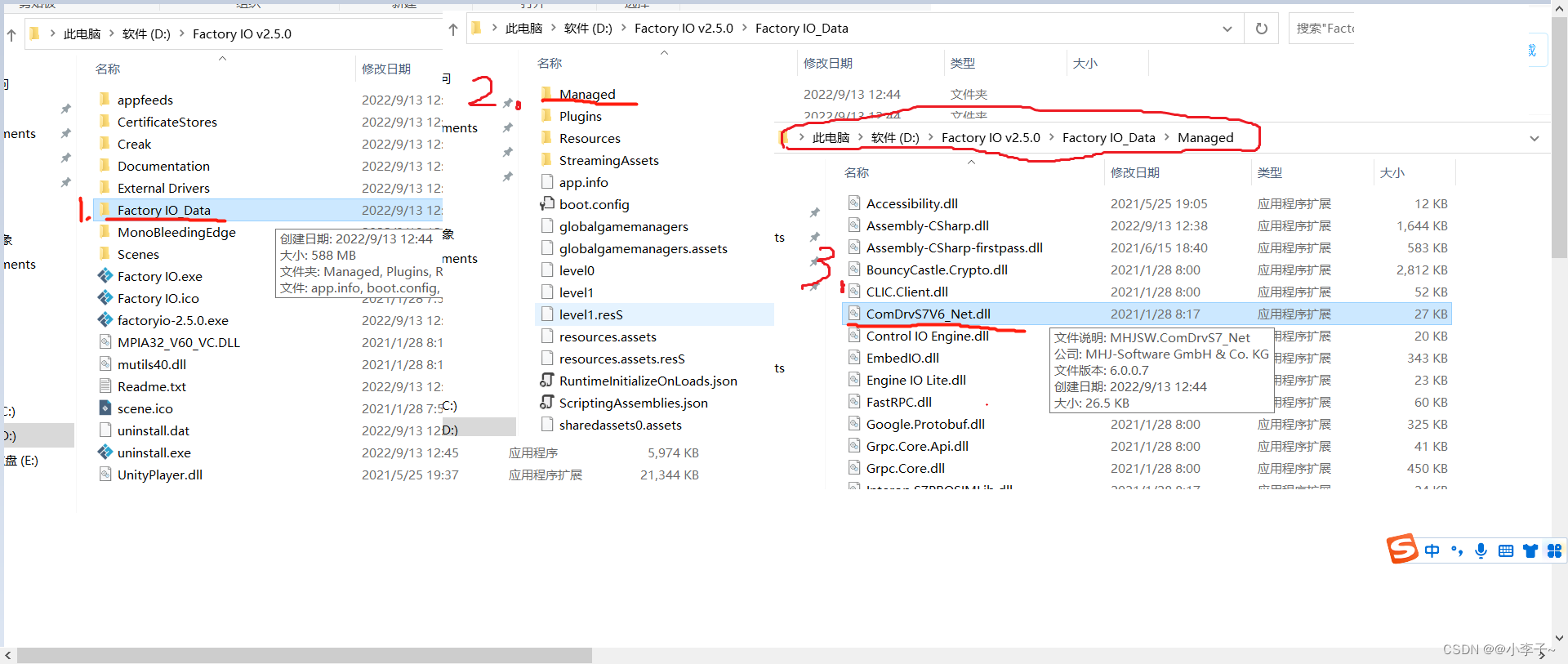

然后在软件所在位置找到Factory IO_Data双击找到Managed双击找到ComDrvS7V6_Net.dll，将其替换掉。
到这里就激活完成啦！

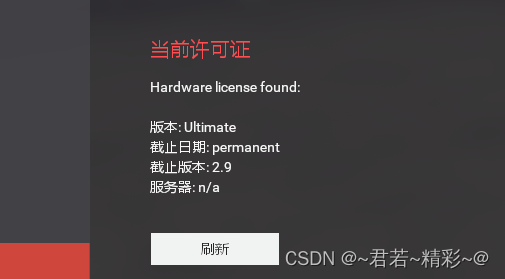

4.打开软件，点击新建，找到文件点击，打开选项找到许可，如果是下图就激活成功。
打开选项，通用可以更改语言。
5.如果没有激活成功，那就再按照步骤完成一次，应该就可以了！（如果还不行可以看网上的视频讲解）。
3.使用

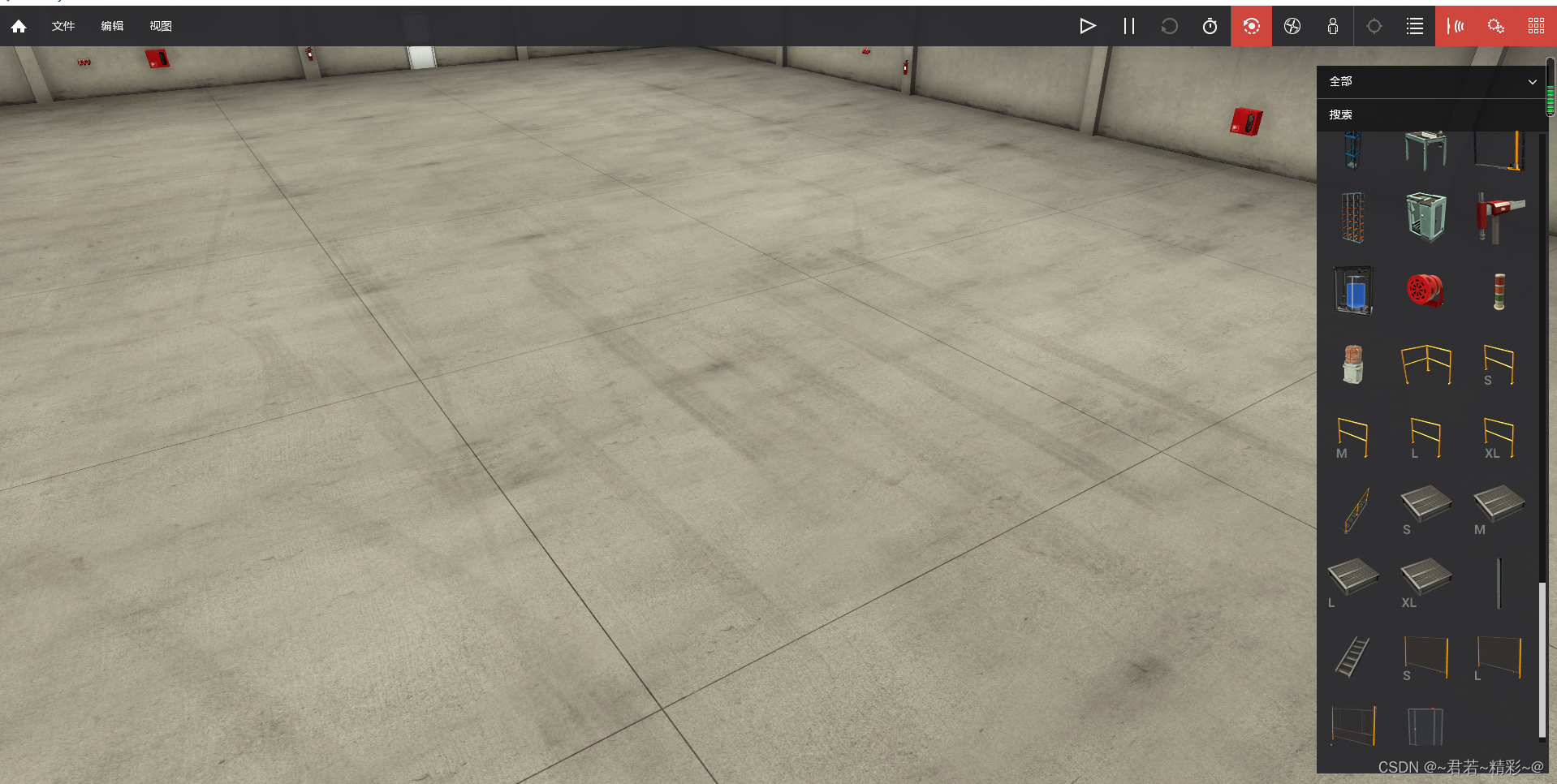

点击新建，界面如下：
右侧是部分设备和元件，部件的描述和使用可见使用手册，在软件安装包里面可以下载来看。
三.factoryio和西门子PLC进行仿真连接
因为是仿真连接并非实物，那么两个如果要仿真就需要一个仿真模板来进行连接起来，在第一步的链接中有西门子博途工程模板 下载后解压到文件夹（一定要全部解压，否则文件夹里面是空的），下面要用。
在里面找到工程模板，解压到文件夹：
1.在博途软件中打开工程模板

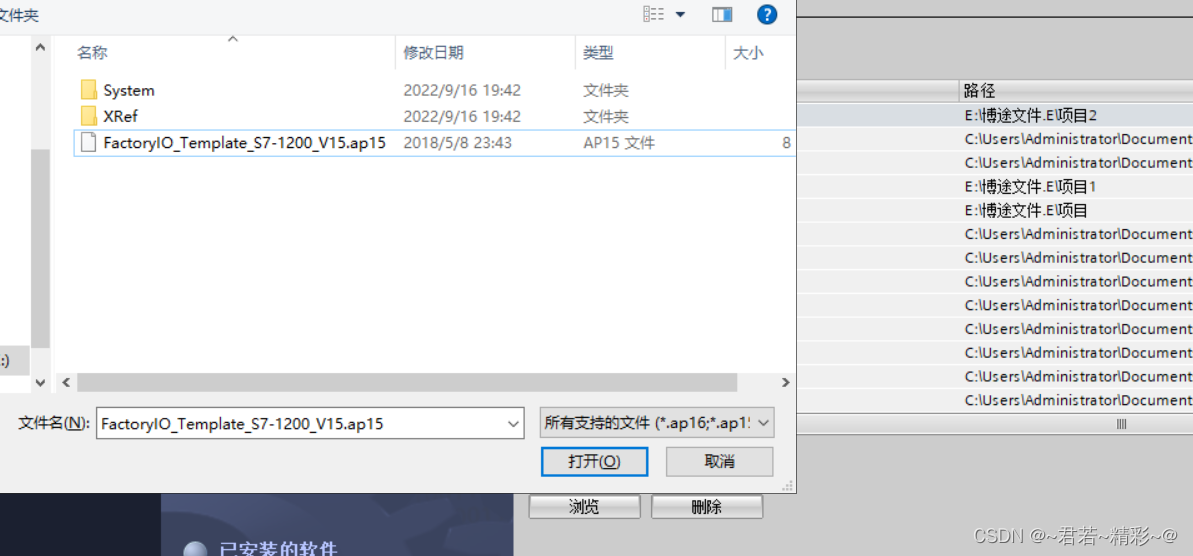

这里以博途V16为例，打开软件，点击浏览找到刚所解压的文件位置，如图：

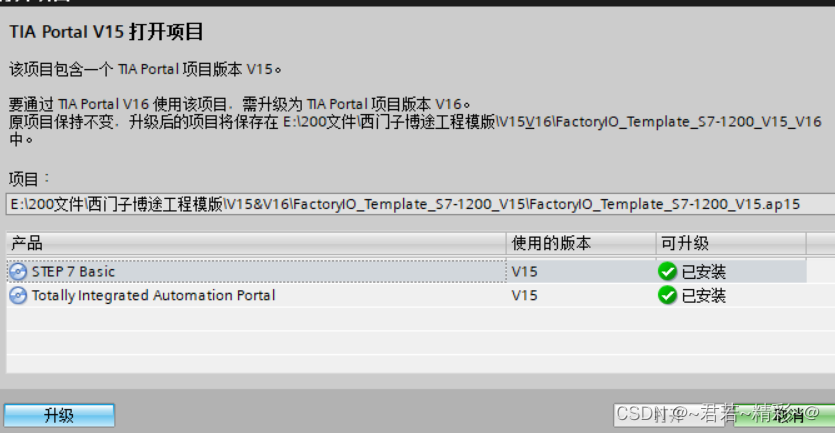

打开，会提示进行升级，升级完成后进入文件：

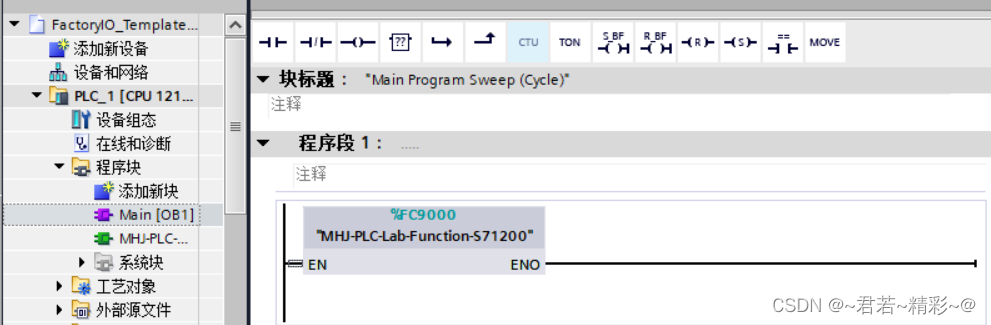

进入后，会显示一个程序块：这一个就是仿真驱动
这样就完成了，下面就是进行仿真了！
2.进行仿真连接
1.将博图编译后进行仿真，保持在RUN模式

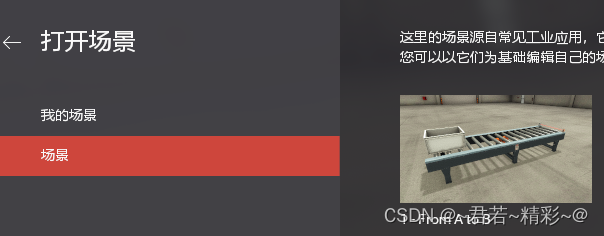

2.打开factoryio软件，在文件中找到打开，选择第一个场景打开：

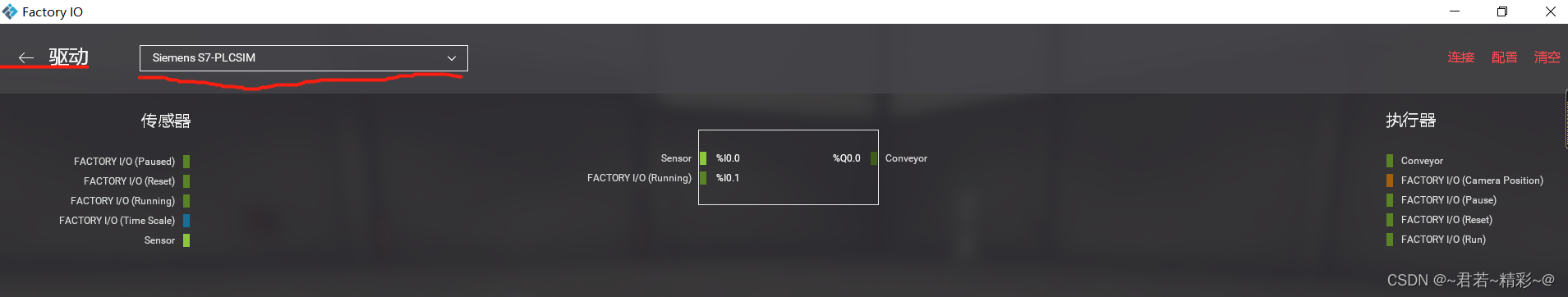

3.打开文件找到驱动或者（快捷键f4），选择s7系列PLC：

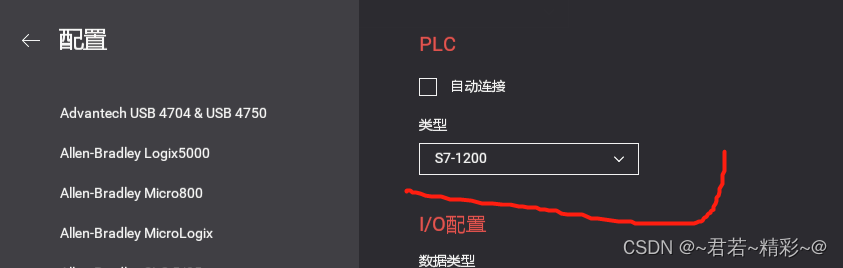

然后点击右上角的配置，在里面可以修改，选择s71200PLC：

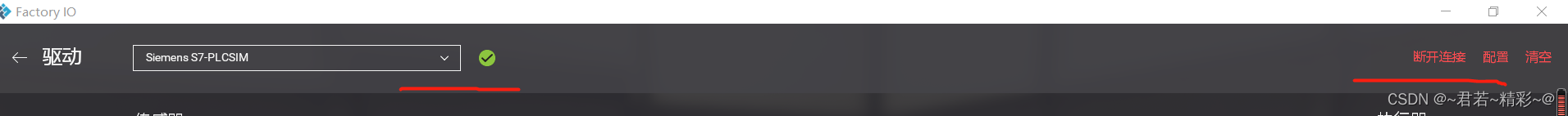

然后点击返回，点击连接：如图代表仿真已经连接上了。
3.点动实例 （电机运行，到达传感器位置停止）
1.可以连接之后，就可以写程序了！以点动为例：程序要进行连接，那么变量一定要相同，在左下角点击后，会将变量生成文件，在博图里面就可以直接导入了！

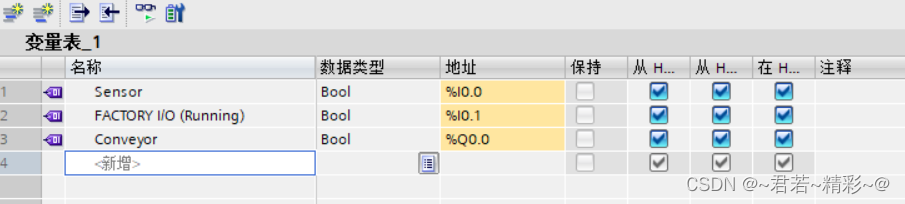

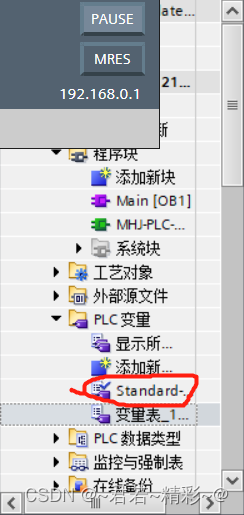

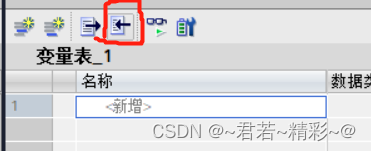

2.在博图里面添加变量表，将上图生成的文件导入里面
然后确定导入生成
这里会出现错误，因为变量重复出现了：
将这个文件里面相同的删去就可以了

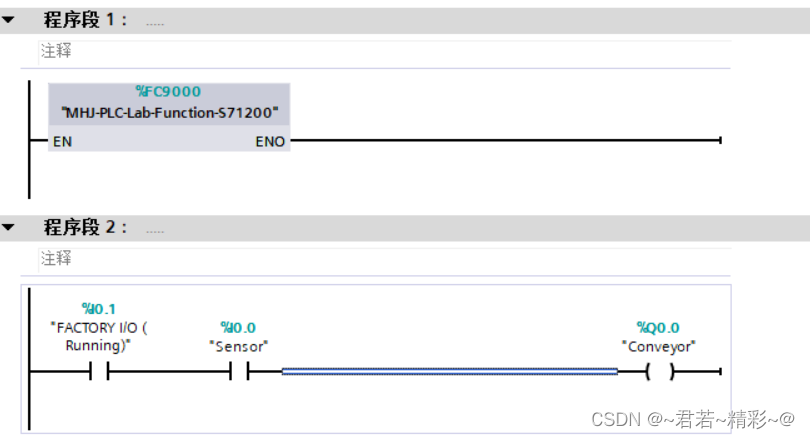

3.在程序中使用变量
第一个是运行，第二个是传感器（初始化为一，通电为零），第三个是电机。

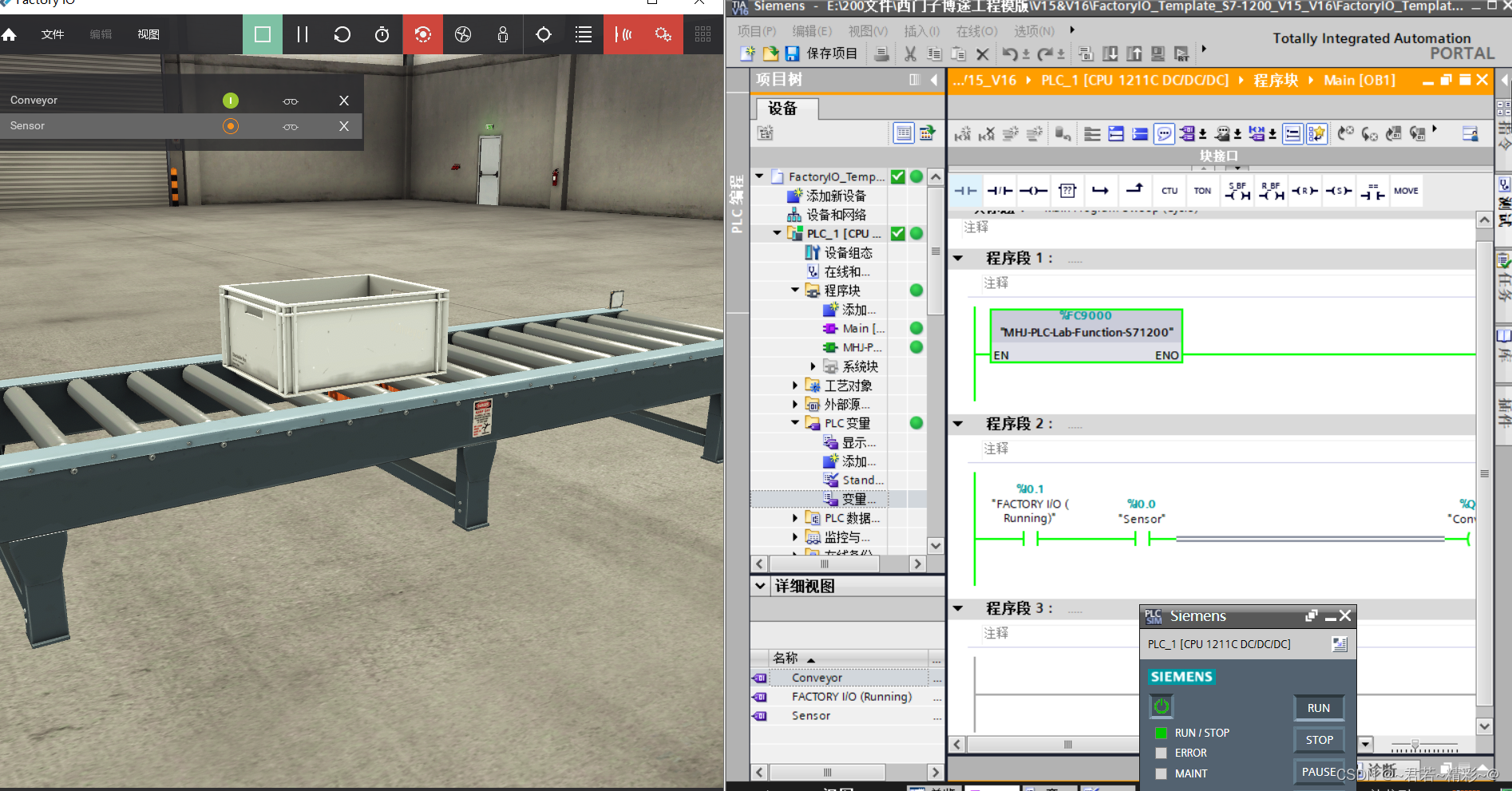

然后将程序编译仿真，和factorio进行连接

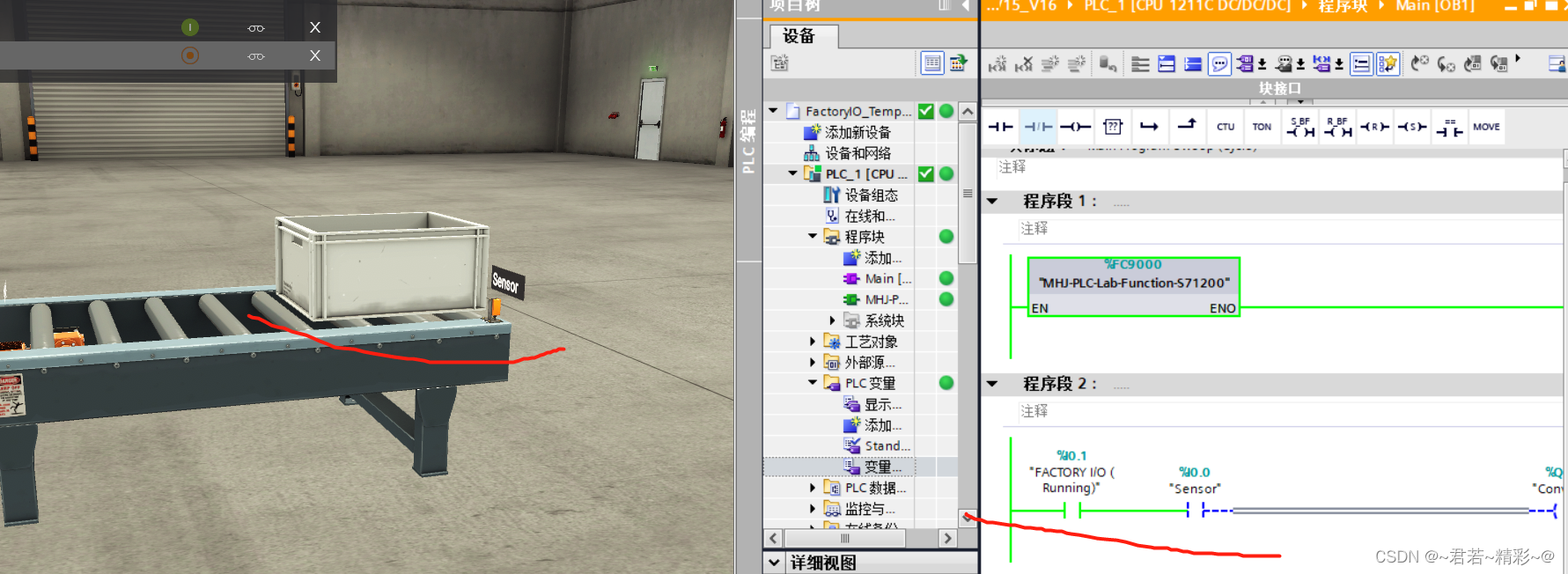

当走到传感器位置停止运行
这里可以很好的看到当前的运行状态！仿真完毕！！！
总结
这里讲解了factorio的安装和激活步骤，以及和PLC的仿真连接，软件的激活和工程模板的导入不太容易完成！大家可以按照步骤多看几遍，多试几次！是可以完成的！
