由来

南丁格尔玫瑰图是弗罗伦斯·南丁格尔所发明的。又名为极区图。是一种圆形的直方图。南丁格尔自己常昵称这类图为鸡冠花图（coxcomb），并且用以表达军医院季节性的死亡率，对象是那些不太能理解传统统计报表的公务人员。

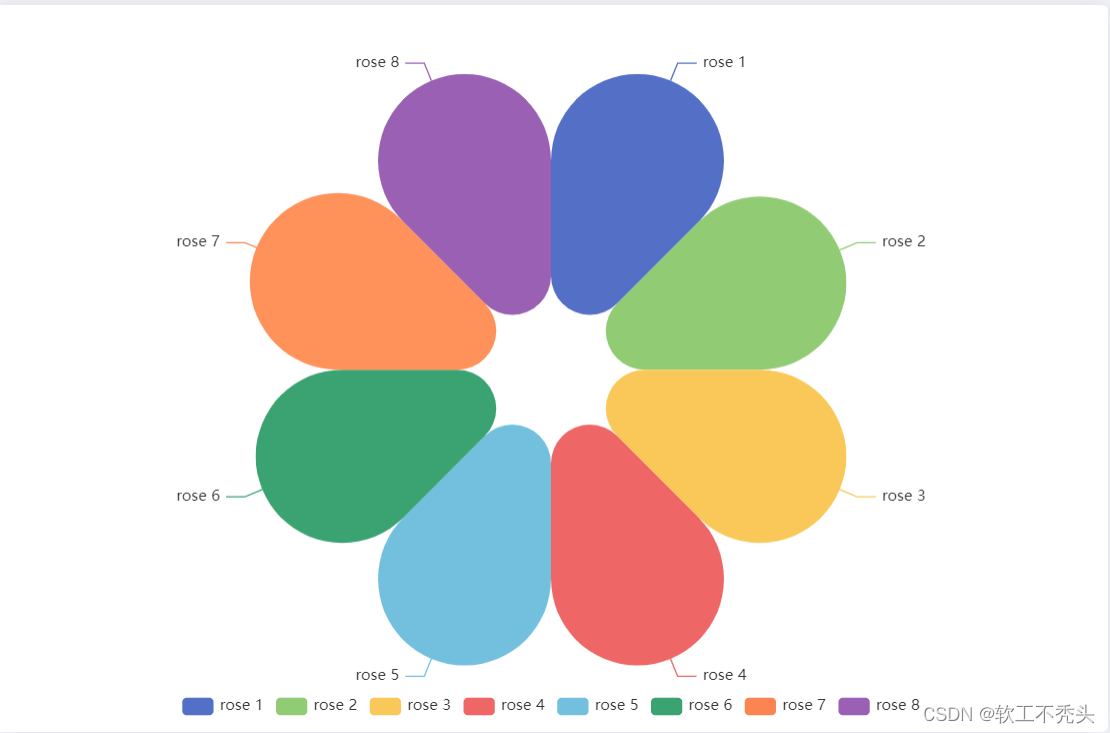

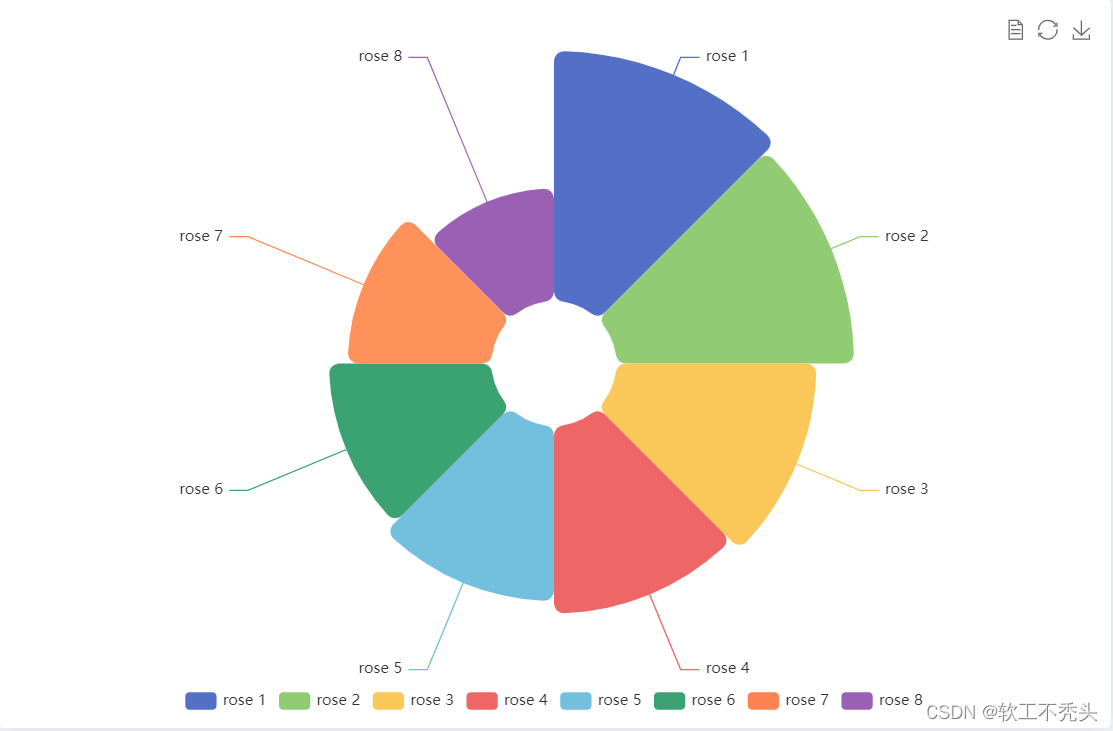

效果图

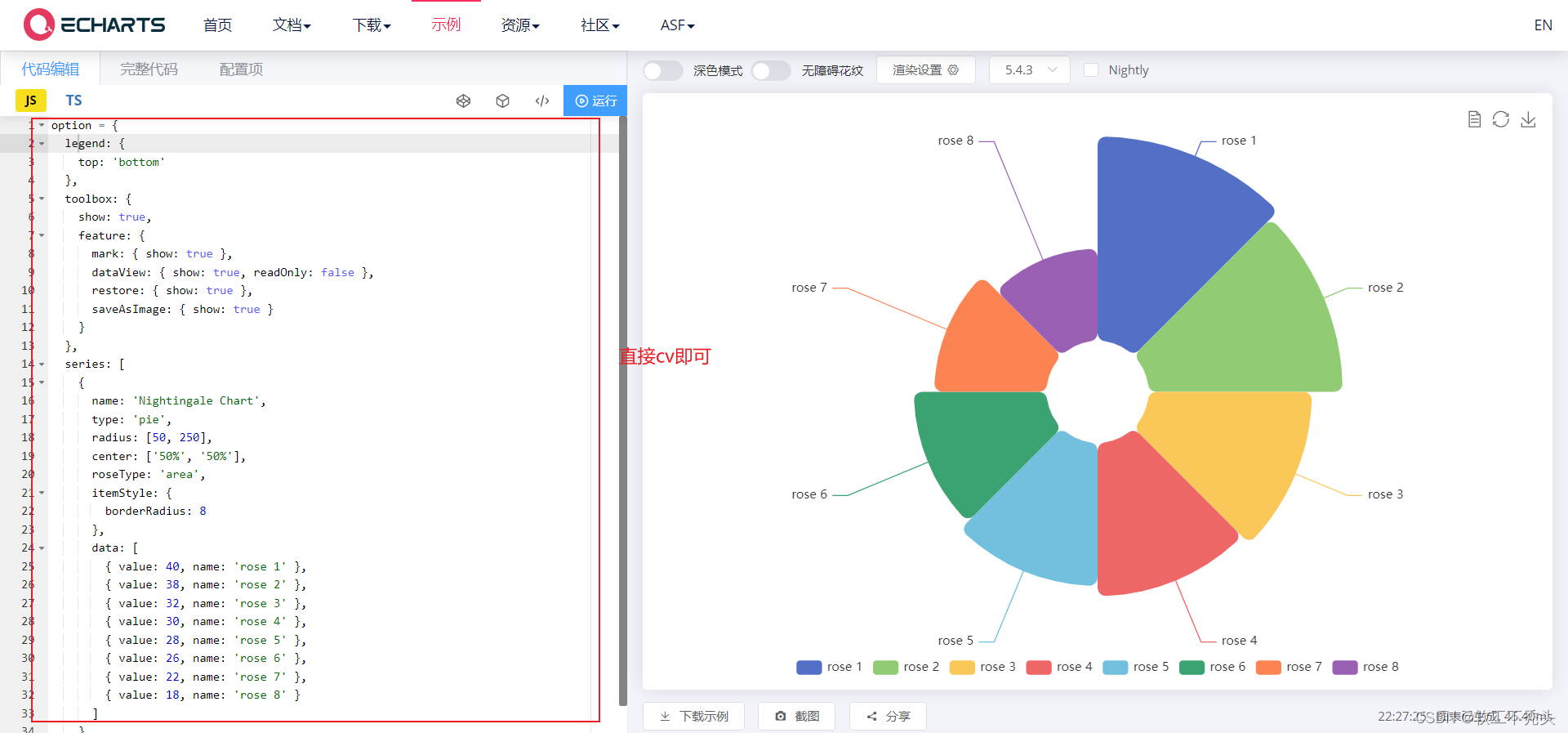

echarts官网找相似图

我们从echarts官网找到相似图形

将南丁格尔玫瑰图引进html页面中

下载echarts

引入echarts

注意：这里是本人引入的路径，因人而异，路径问题注意一下

<script src="./js/echarts.min.js"></script>

准备容器

<div class="box" style="width: 500px; height: 500px; border: 1px solid gainsboro; margin: 100px auto;"></div>

初始化echarts实例对象

const mycharts = echarts.init(document.querySelector('.box'))

指定配置项和数据（官网给的option）

 const mycharts = echarts.init(document.querySelector('.box'))
        option = {
  legend: {
    top: 'bottom'
  },
  toolbox: {
    show: true,
    feature: {
      mark: { show: true },
      dataView: { show: true, readOnly: false },
      restore: { show: true },
      saveAsImage: { show: true }
    }
  },
  series: [
    {
      name: 'Nightingale Chart',
      type: 'pie',
      radius: [50, 250],
      center: ['50%', '50%'],
      roseType: 'area',

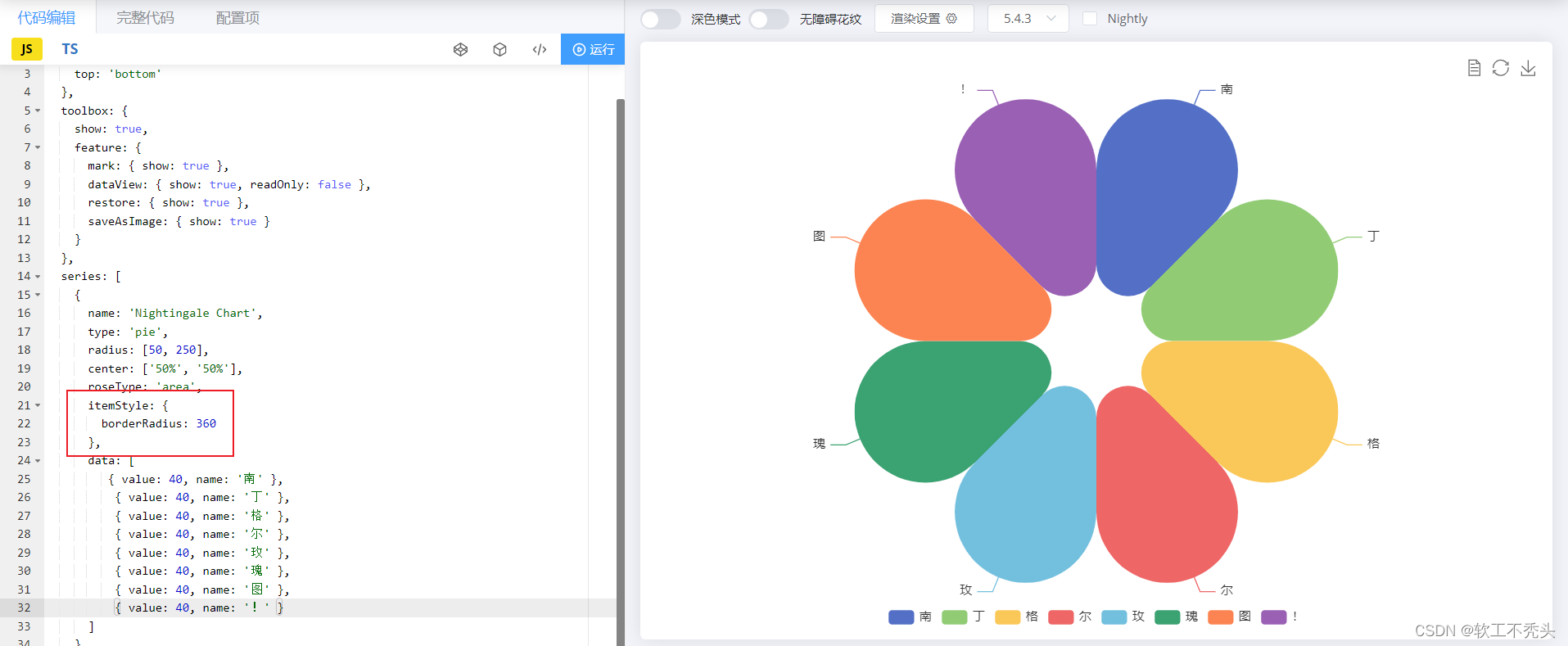

      itemStyle: {
        borderRadius: 360
      },
      data: [
        { value: 40, name: 'rose 1' },
        { value: 38, name: 'rose 2' },
        { value: 32, name: 'rose 3' },
        { value: 30, name: 'rose 4' },
        { value: 28, name: 'rose 5' },
        { value: 26, name: 'rose 6' },
        { value: 22, name: 'rose 7' },
        { value: 18, name: 'rose 8' }
      ]
    }
  ]
};

将配置项给echarts

myChart.setOption(option)

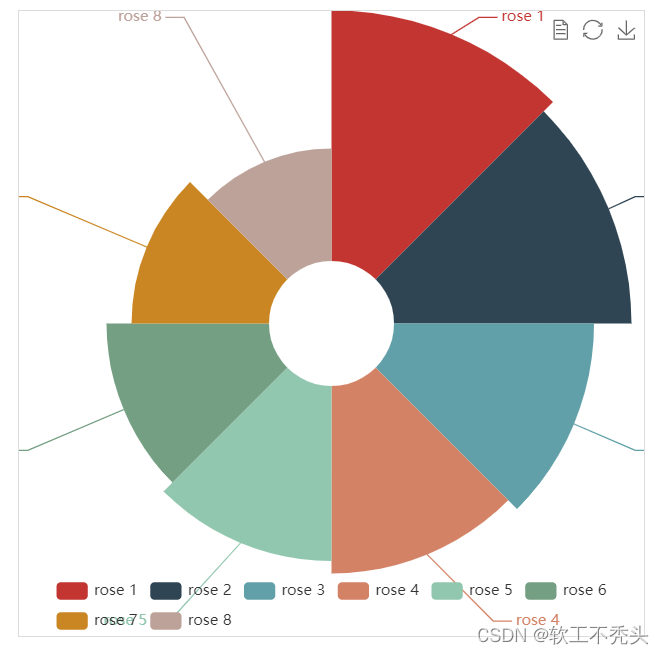

引入自己的页面成功

自定义南格丁尔玫瑰图

将图修成自己想要的样子

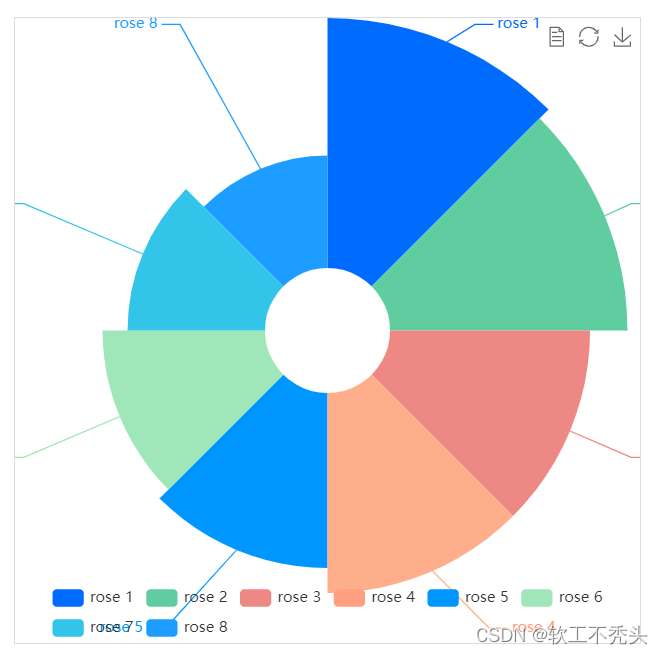

修改颜色

color数组中放入自己想要定义的颜色

color: ['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],

直接放在option中

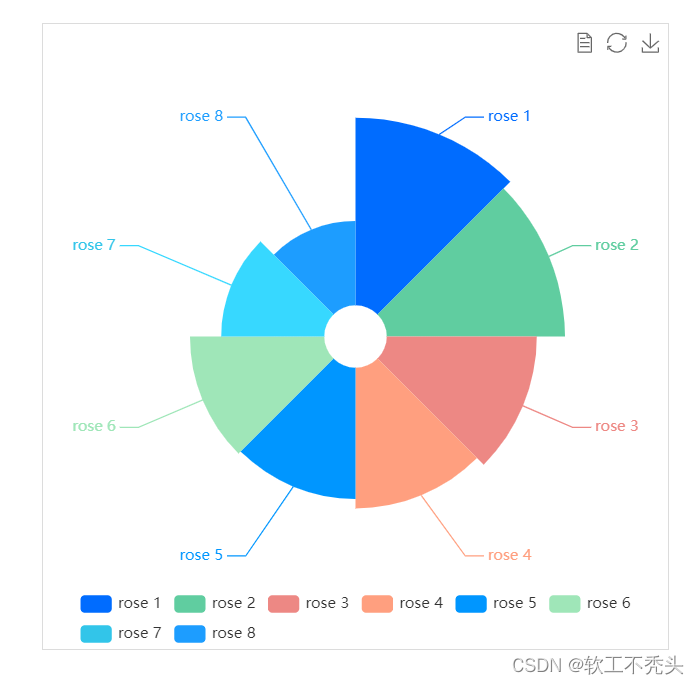

修改玫瑰图大小

在刚才的option中找到radius，radius用来修改图的大小

radius: ['10%', '70%'],

修改图的模式为半径模式

在刚才的option中找到roseType

roseType: "radius",

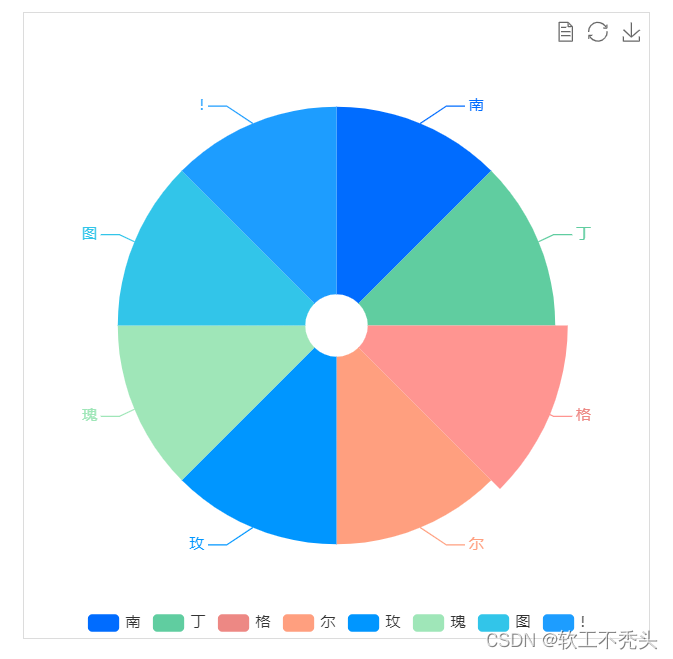

数据更换

在option中找到series对象自定义 data对象

前面的value的数值代表了每一格图的大小

          { value: 40, name: '南' },
          { value: 40, name: '丁' },
          { value: 40, name: '格' },
          { value: 40, name: '尔' },
          { value: 40, name: '玫' },
          { value: 40, name: '瑰' },
          { value: 40, name: '图' },
          { value: 40, name: '！' }
