所需设备：

1、USB 转 SPI I2C 适配器；内附链接

2、0.96寸OLED显示模块；

备注：专业版、升级版都适用；

继续我们OLED模块的熟悉：

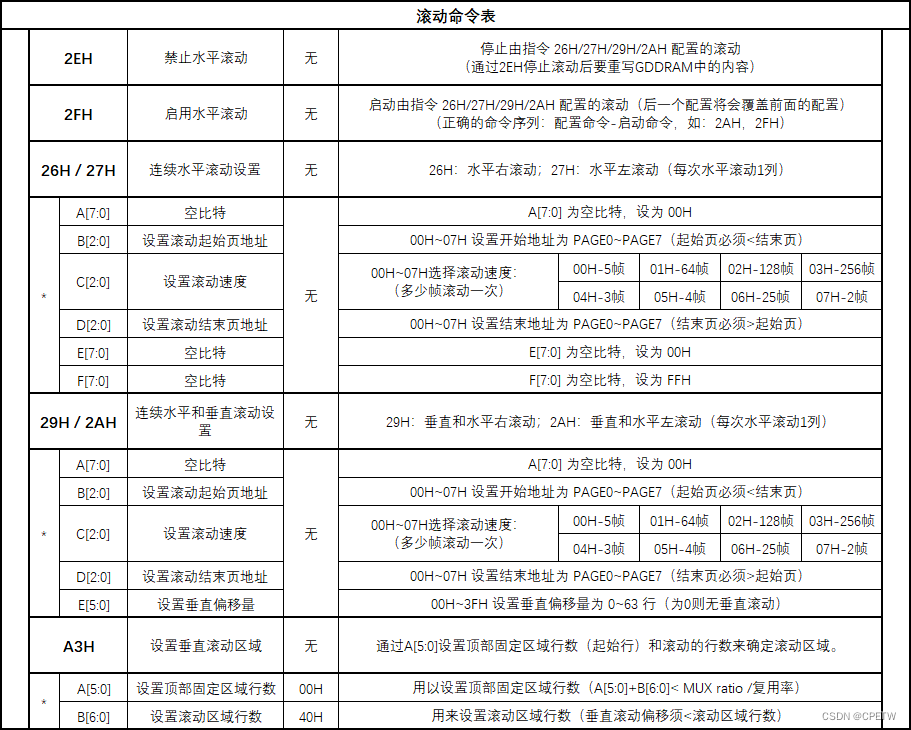

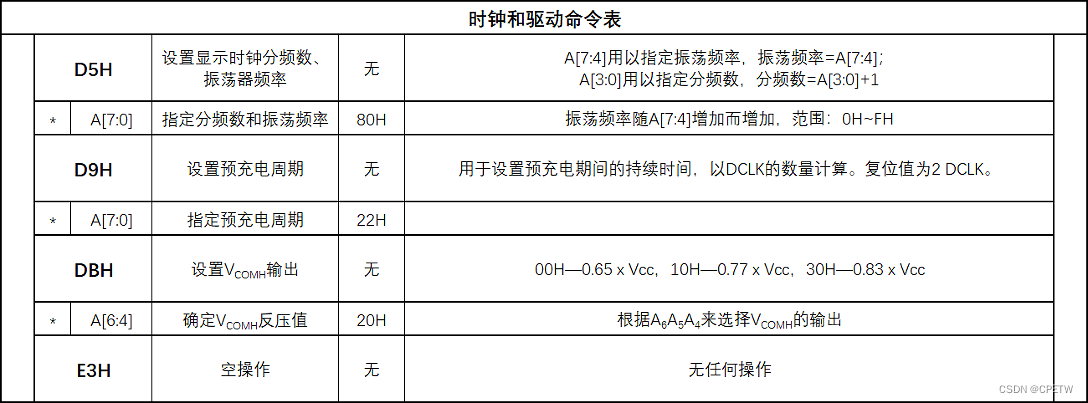

指令详解

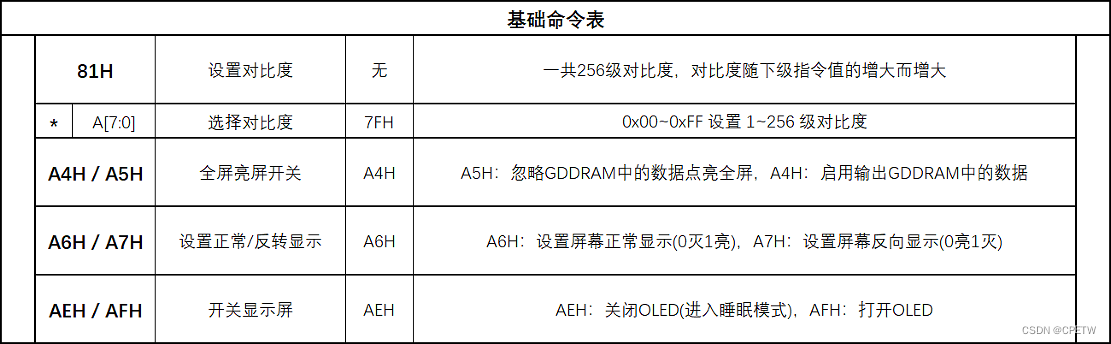

基础指令

1.设置对比度（81H+A[7:0]）
这是一条双字节指令，由第二条指令指定要设置的对比度级数。
A[7:0] 从 00H~FFH 分别指定对比度为 1~256 级。SEG（段）输出的电流大小随对比度级数的增加而增加。

2.设置全屏全亮（A4H / A5H）
这是一条单字节指令，用于开关屏幕全亮模式。
A4H 设置显示模式为正常模式，此时屏幕输出GDDRAM中的显示数据。
A5H 设置显示模式为全亮模式，此时屏幕无视GDDRAM中的数据，并点亮全屏。
通过A5H设置全屏点亮之后可以通过A4H来回复正常显示。

3.设置正常/反转显示（A6H / A7H）
这是一条单字节指令，用于设置屏幕显示
A6H 设置显示模式为 1亮0灭，而 A7H 设置显示模式为 0亮1灭

4.开关显示屏（AEH / AFH）
这是一条单字节指令。
AEH 关闭屏幕，而 AFH 开启屏幕。
屏幕关闭时，所有SEG和COM的输出被分别置为Vss和高阻态。

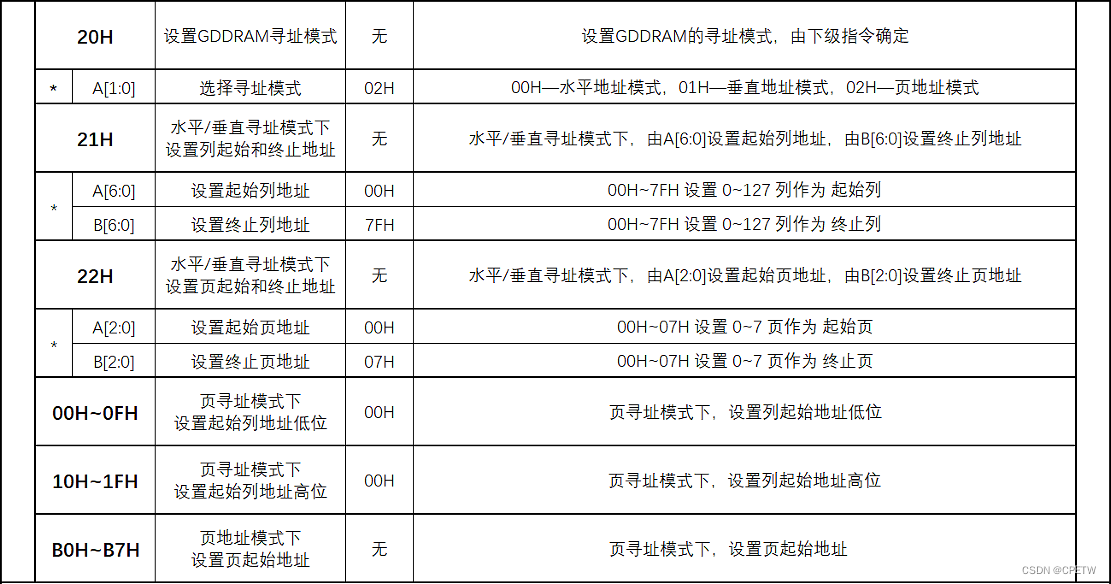

地址指令

1.设置GDDRAM寻址模式（20H+A[1:0]）
这是一条双字节指令，由 A[1:0] 指定要设置的地址模式。
A[1:0]=00b时为水平地址模式；A[1:0]=01b时为垂直地址模式；A[1:0]=10b时为页地址模式；A[1:0]=11b时为无效指令；
由于第二条指令前6位值无规定，所以直接用0替代，得到：00H-水平；01H-垂直；02H页

2.设置起始/终止列地址（21H+A[6:0]+B[6:0]）
这是一条三字节指令，由A[6:0]指定起始列地址，B[6:0]指定终止列地址。
同样，由于前1位值无规定，所以：A[6:0] 和 B[6:0] 从 00H~7FH 的取值指定起始/终止列地址为 0~127。
这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始列和结束列

3.设置起始/终止页地址（22H+A[2:0]+B[2:0]）
这是一条三字节指令，由A[2:0]指定起始也地址，B[2:0]指定终止页地址。
由于前5位值无规定，所以：A[2:0]和B[2:0]从 00H~07H 的取值指定起始/终止页地址为 0~7。
这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始页和结束页

4.设置起始列地址低位（00H~0FH）
这是一条单字节指令。
高4位恒定为0H，低4位为要设置的起始列地址的低4位。这条指令仅用于页寻址模式。

5.设置起始列地址高位（10H~1FH）
这是一条单字节指令
高4位恒定为1H，低4位为要设置的起始列地址的高4位。这条指令仅用于页寻址模式。

6.设置页地址（B0H~B7H）
这是一条单字节指令
高4位恒定为BH，第5位规定为0，低3位用于设置页地址，从 B0H~B7H 分别设置起始页为 0~7。这条指令仅用于页寻址模式。

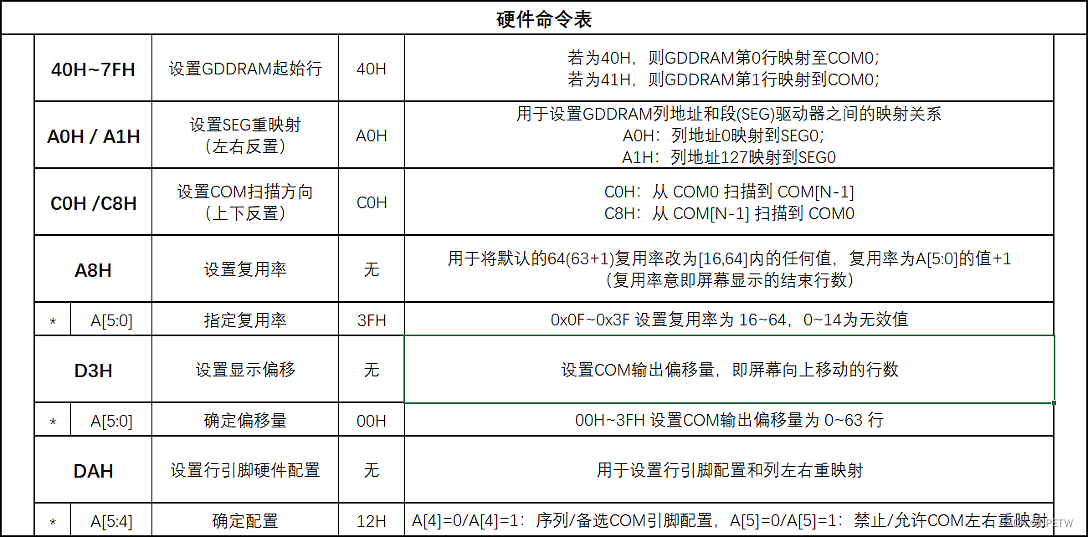

硬件指令

1.设置GDDRAM起始行（40H~7FH）
这是一条单字节指令。
高2位规定为01b，由低6位的取值来决定起始行。整体指令从 40H~7FH 分别设置起始行为 0~63。

2.设置SEG映射关系（A0H / A1H）
这是一条单字节指令。
A0H 设置GDDRAM的COL0映射到驱动器输出SEG0。
A1H 设置COL127映射到SEG0

3.设置COM扫描方向（C0H / C8H）
这是一条单字节指令。
C0H 设置从COM0扫描到COM[N-1]，N为复用率
C1H 设置从COM[N-1]扫描到COM0

4.设置复用率（A8H+A[5:0]）
这是一条双字节指令，由A[5:0]指定要设置的复用率
复用率（MUX ratio）即选通的COM行数，不能低于16，通过A[5:0]来指定。
A[5:0] 高两位无规定视为0，所以第二条指令从 0FH~3FH 的取值设置复用率为 1~64（即A[5:0]+1）。A[5:0]从0到14的取值都是无效的。

5.设置垂直显示偏移（D3H+A[5:0]）
这是一条双字节指令，由A[5:0]指定偏移量。
垂直显示偏移即整个屏幕向上移动的行数，最顶部的行会移到最底行。
A[5:0] 高两位无规定视为0，所以第二条指令从0FH~3FH的取值设置垂直偏移为 0~63

6.设置COM硬件配置（DAH+A[5:4]）
这是一条双字节指令，由A[5:4]进行设置。
A[5] 位设置COM左右反置，A[4] 用来设置序列/备选引脚配置，其他位有规定，规定如下所示。

SSD1306的COMn引脚一共有左边 COM32~COM63 和右边 COM0~COM31 共64个（金手指面朝上方）。通过设置A[5]可以让左右COM引脚的输出互换。A[5]=0时禁止左右反置，A[5]=1时启用左右反置。
COM引脚的排列有序列和奇偶间隔（备选）两种，通过A[4]进行设置。A[4]=0时使用序列COM引脚配置，A[5]=1时使用奇偶间隔（备选）COM引脚配置。
