CANoe ——车载工程师角度分析

一.CANoe的使用场景及分析

	总线测量 Trace,Graphics,Data
	发送报文 CAN IG
CANoe的使用场景  “测试视角”	记录/回放日志 Logging
	制作Panel （测试开发）
	自动化测试脚本 CAPL

1)创建工程和Trace创建窗口

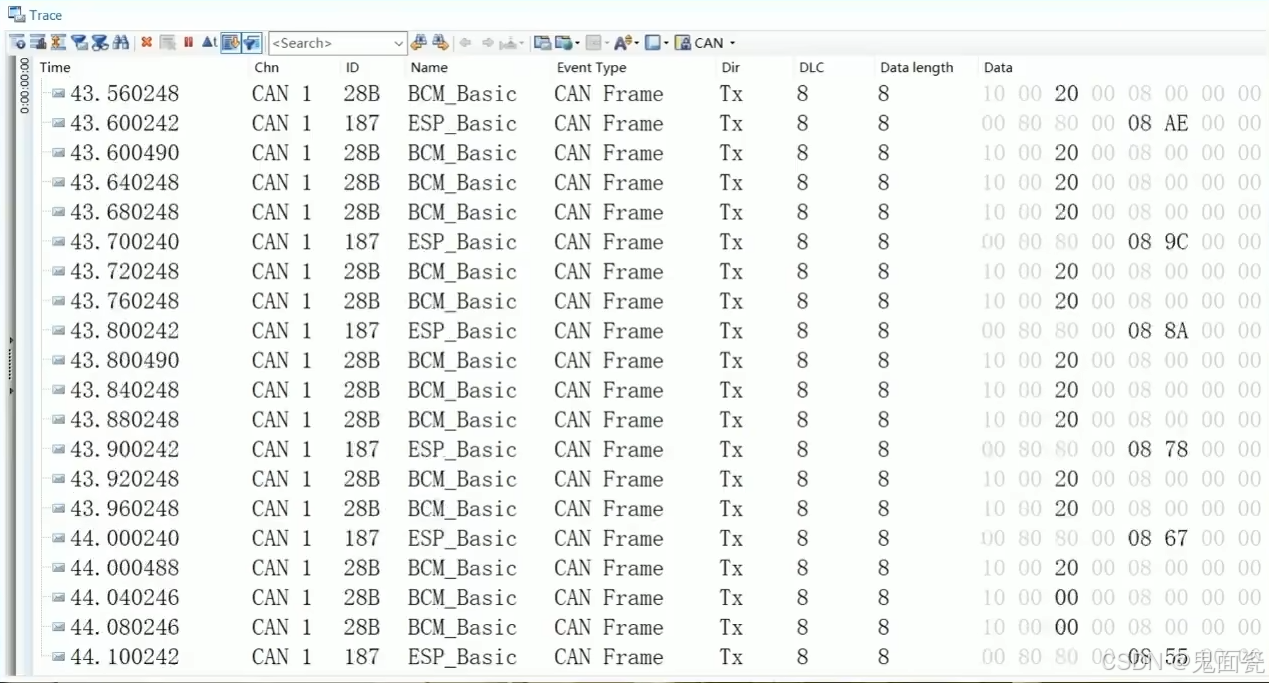

Trace窗口：是用来实时显示和跟踪 CAN 总线上的所有消息和信号数据的工具。它可以帮助你查看消息传输的详细信息，分析总线上的通信情况，以及诊断系统的问题。Trace 窗口通常显示每个传输的消息的具体内容，包括消息的 ID、数据字段、时间戳等。

---

---

---

2)使用CANdb ++ 制作dbc

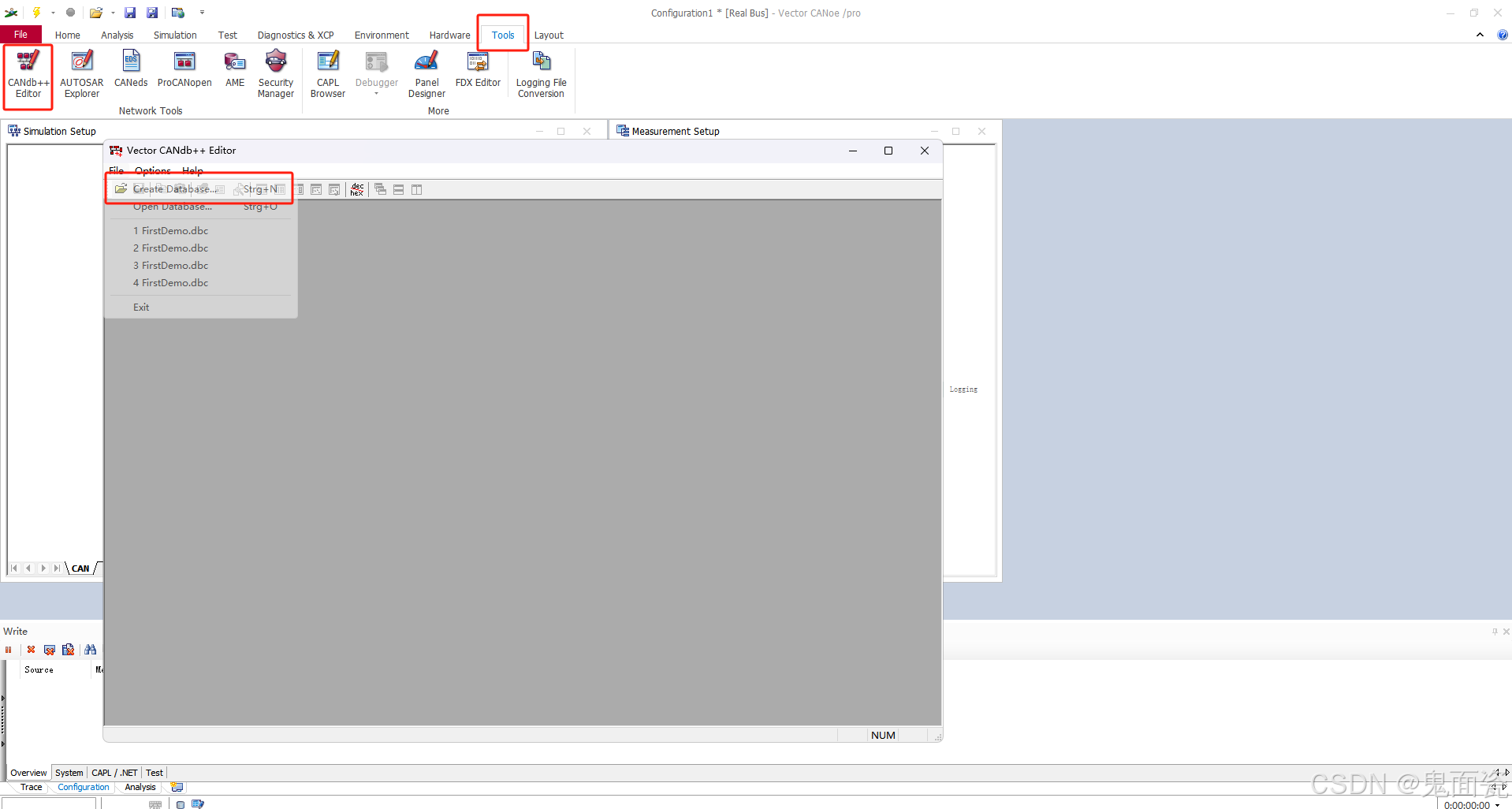

1.在Tools窗口下进行创建新的dbc

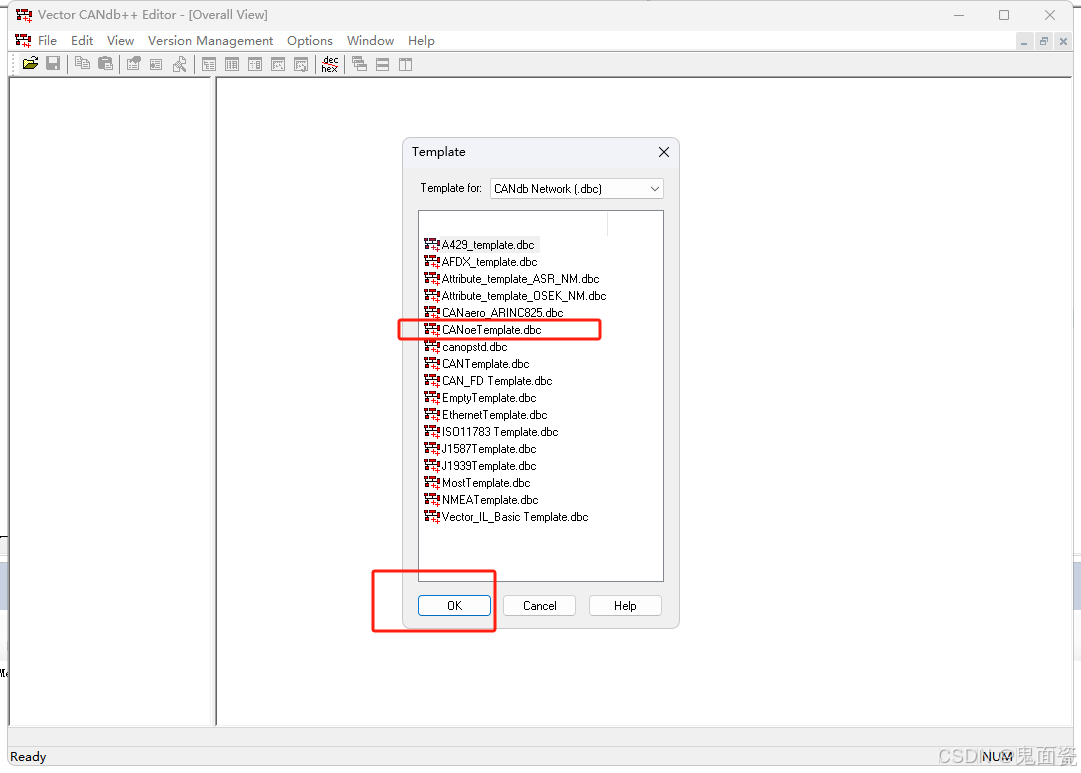

2.DBC文件又称为CAN的 数据库文件，所以此处右键点击Create Database（创建数据库），然后选择一个创建出来的数据库模板——选择标准的CANTemplate.dbc这个模板

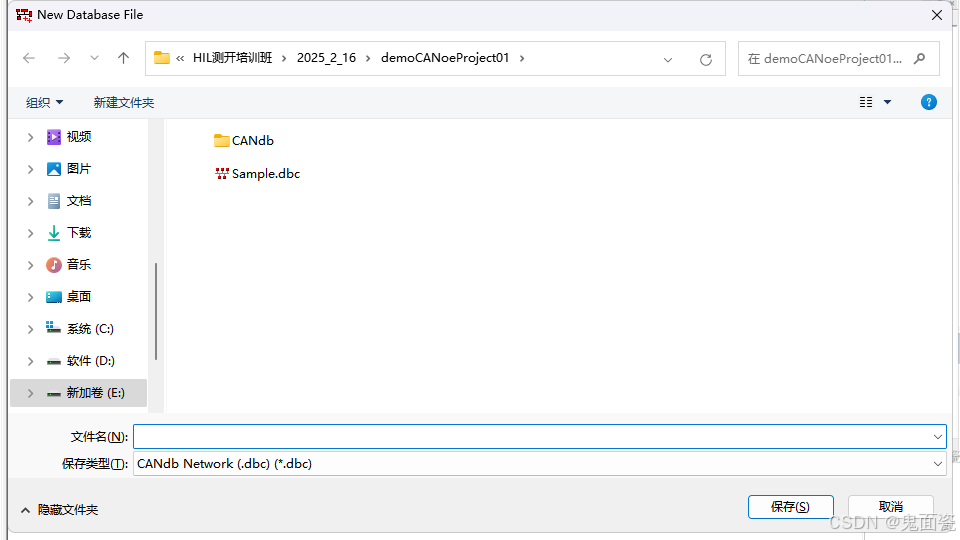

3.选择需要保存的文件地址（放在CANdb文件夹下面，这个大文件命名要比较规范，然后文件命名可以随便取的）后缀名默认dbc

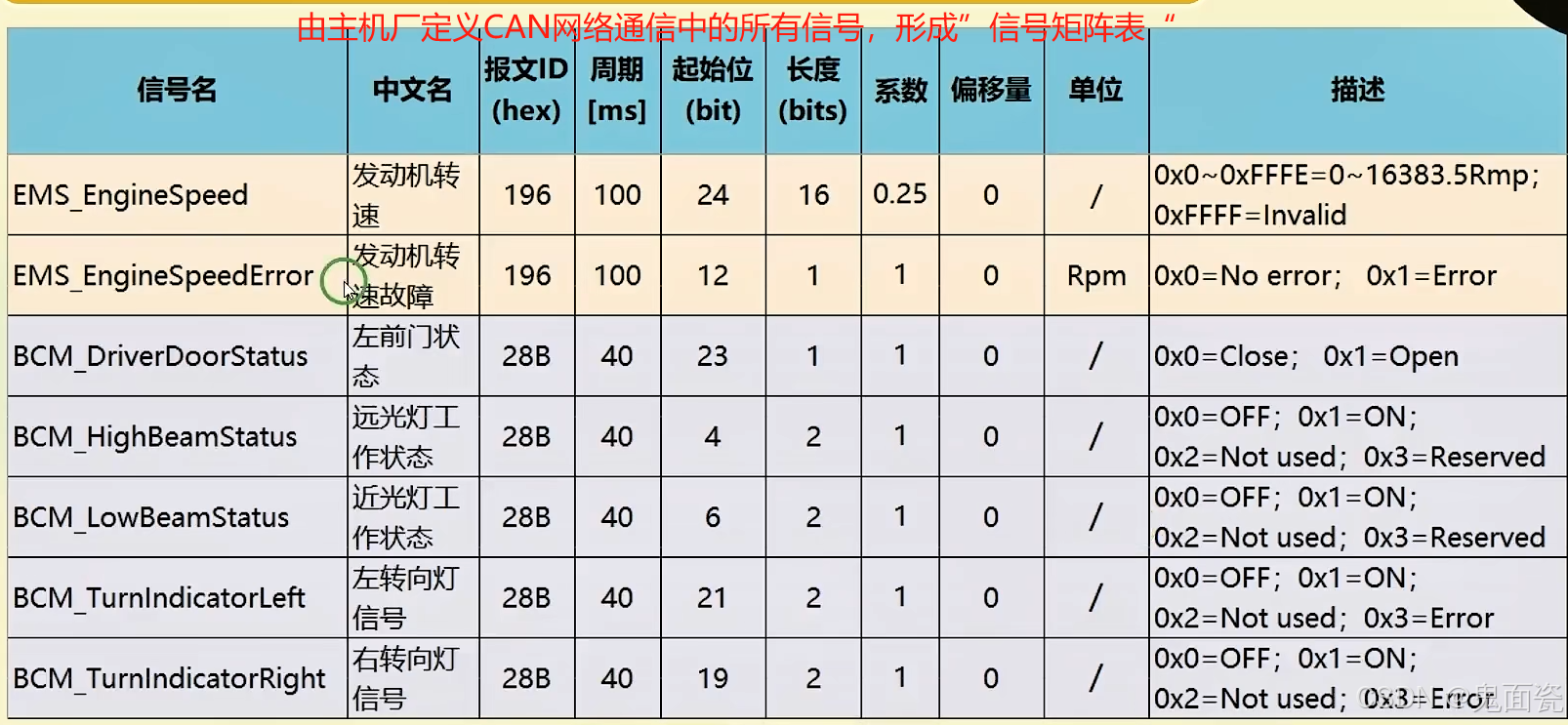

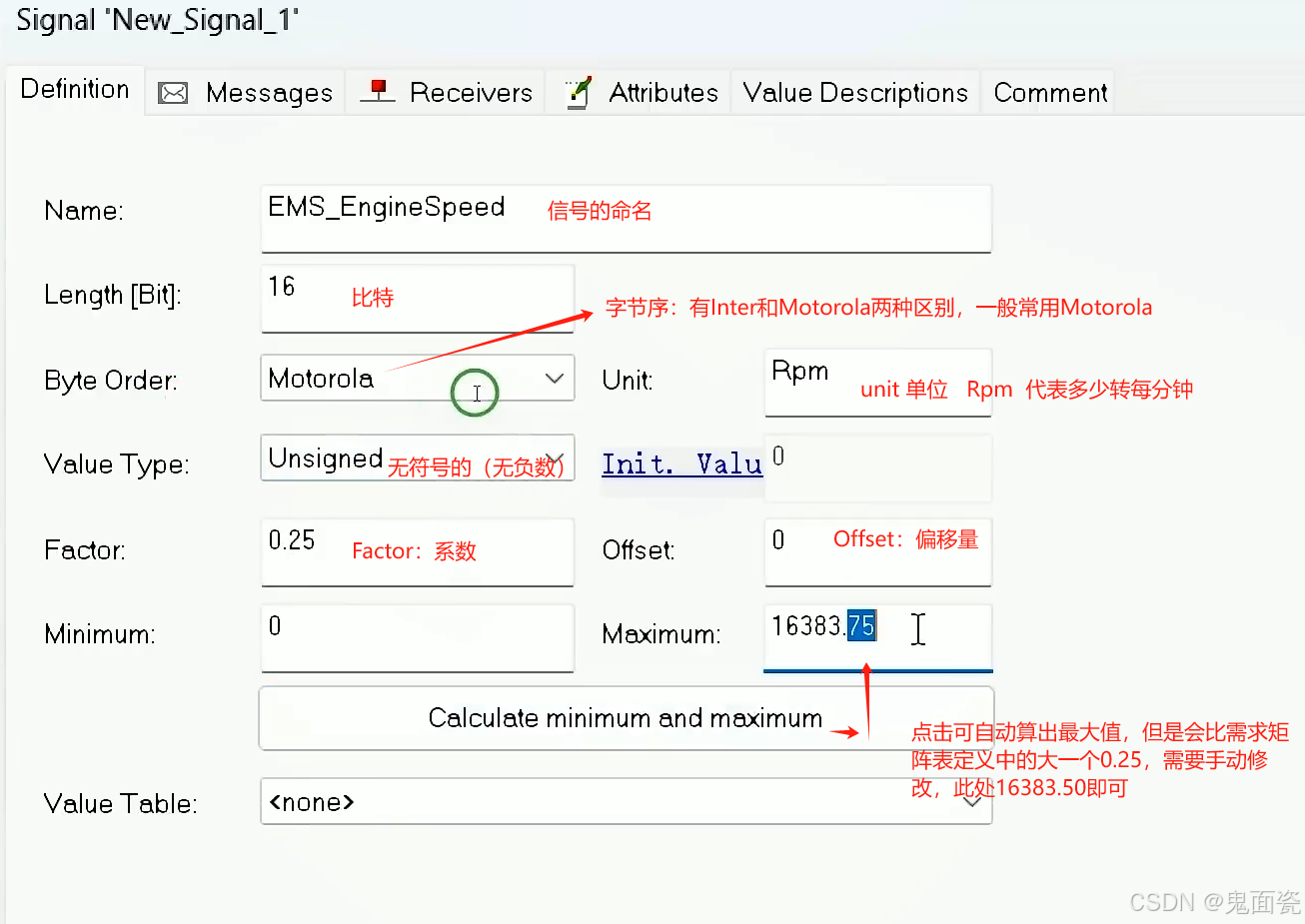

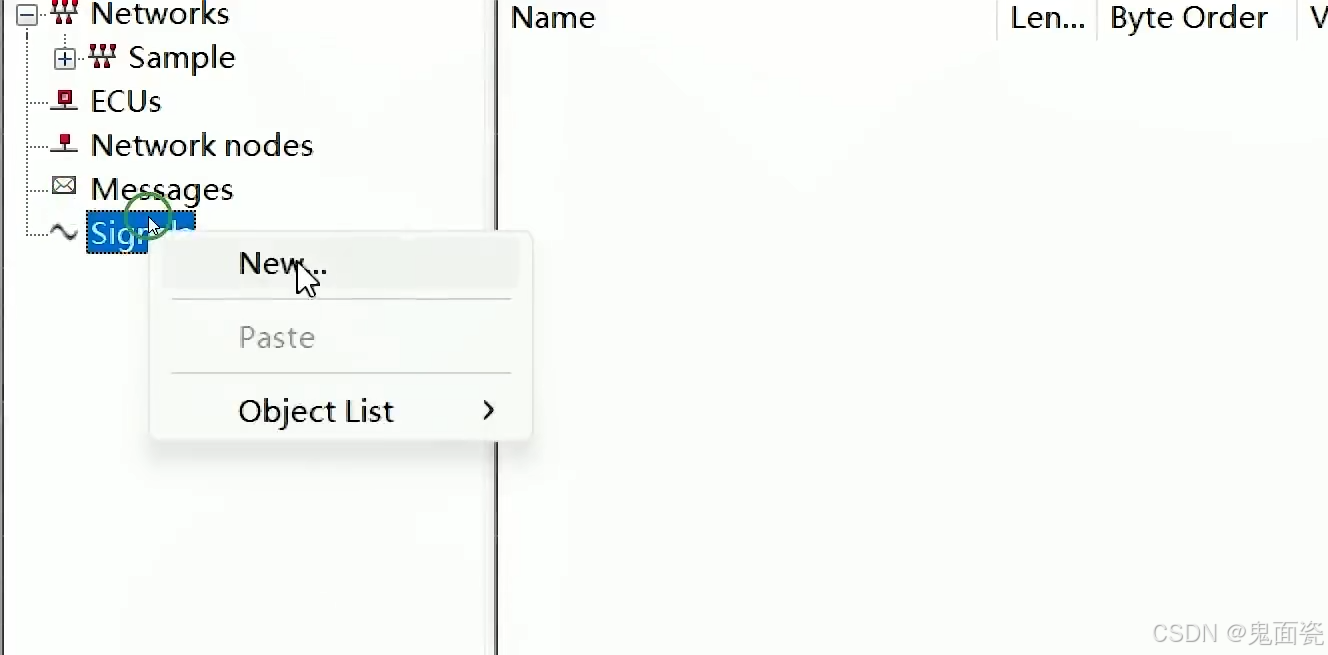

4.先创建第一个Signal（信号）——Engine Speed（发动机转速），右键New

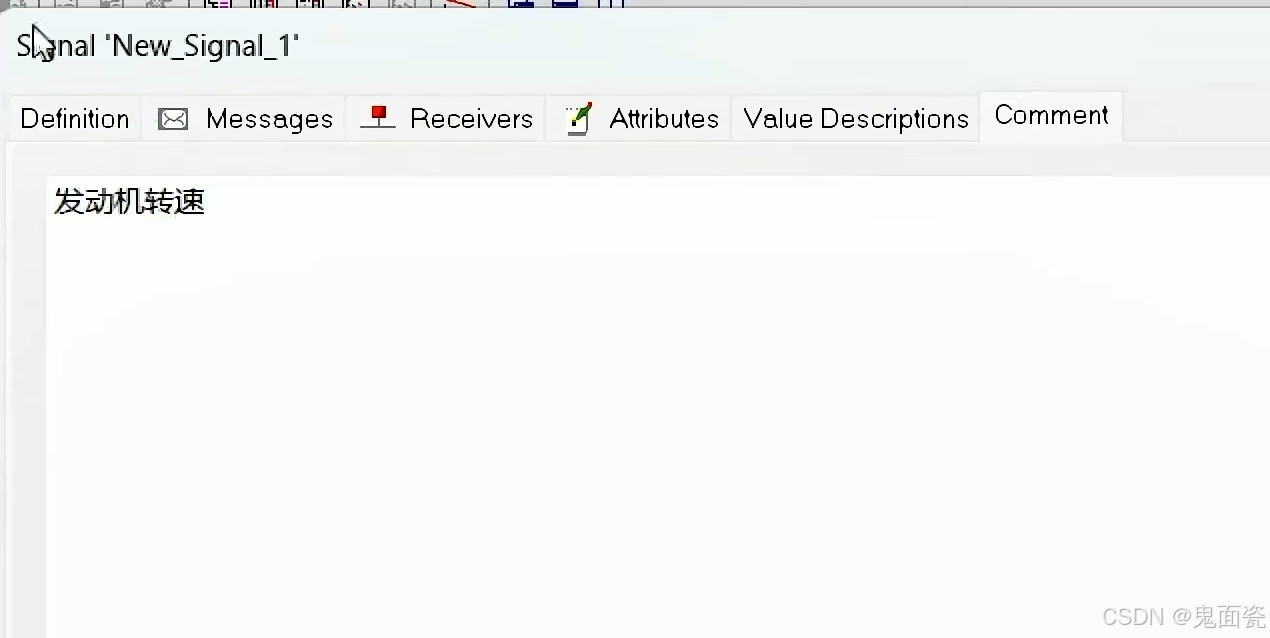

此处表明是Engine Speed（发动机转速），在Comment中备注即可

点击应用，确定

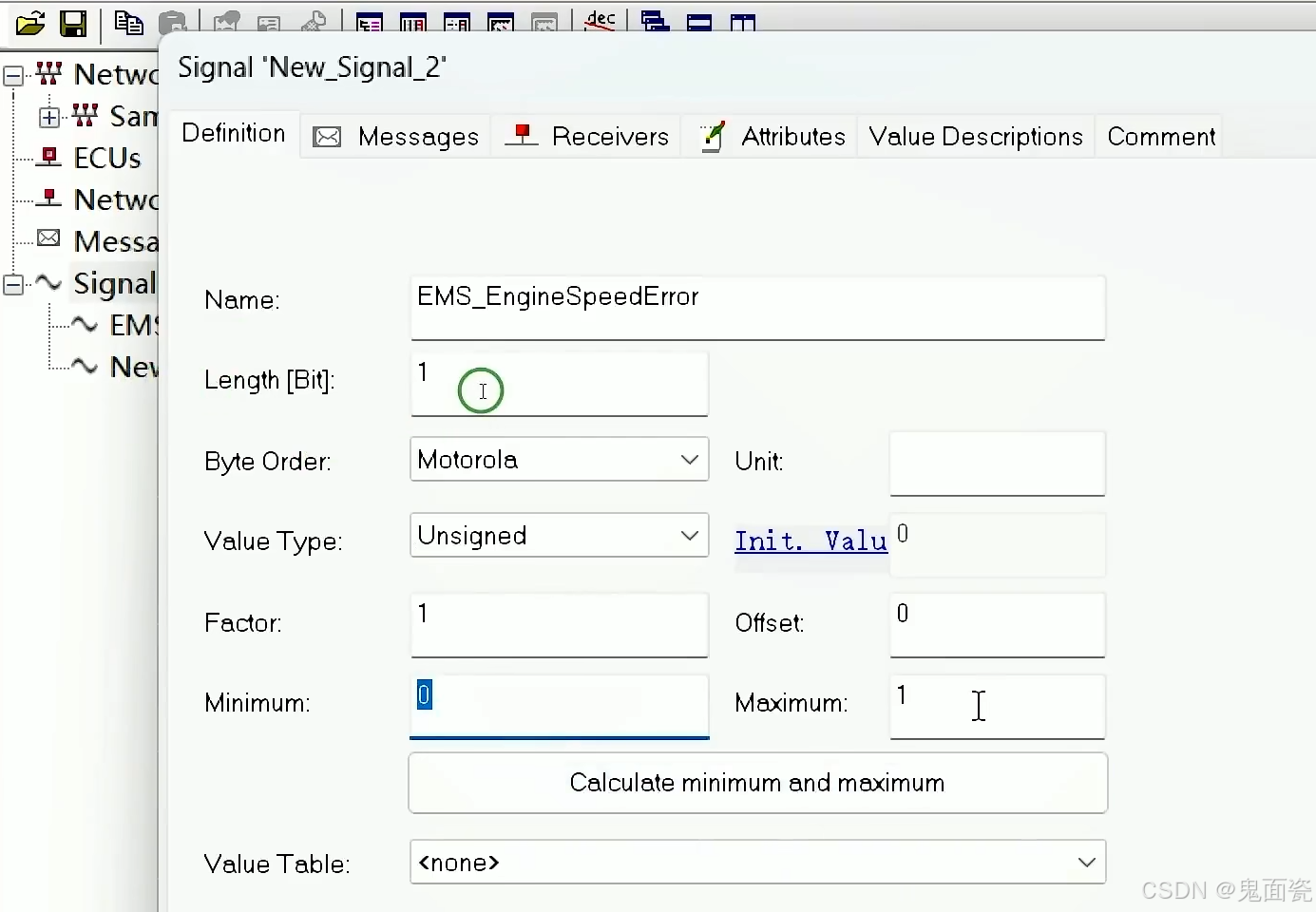

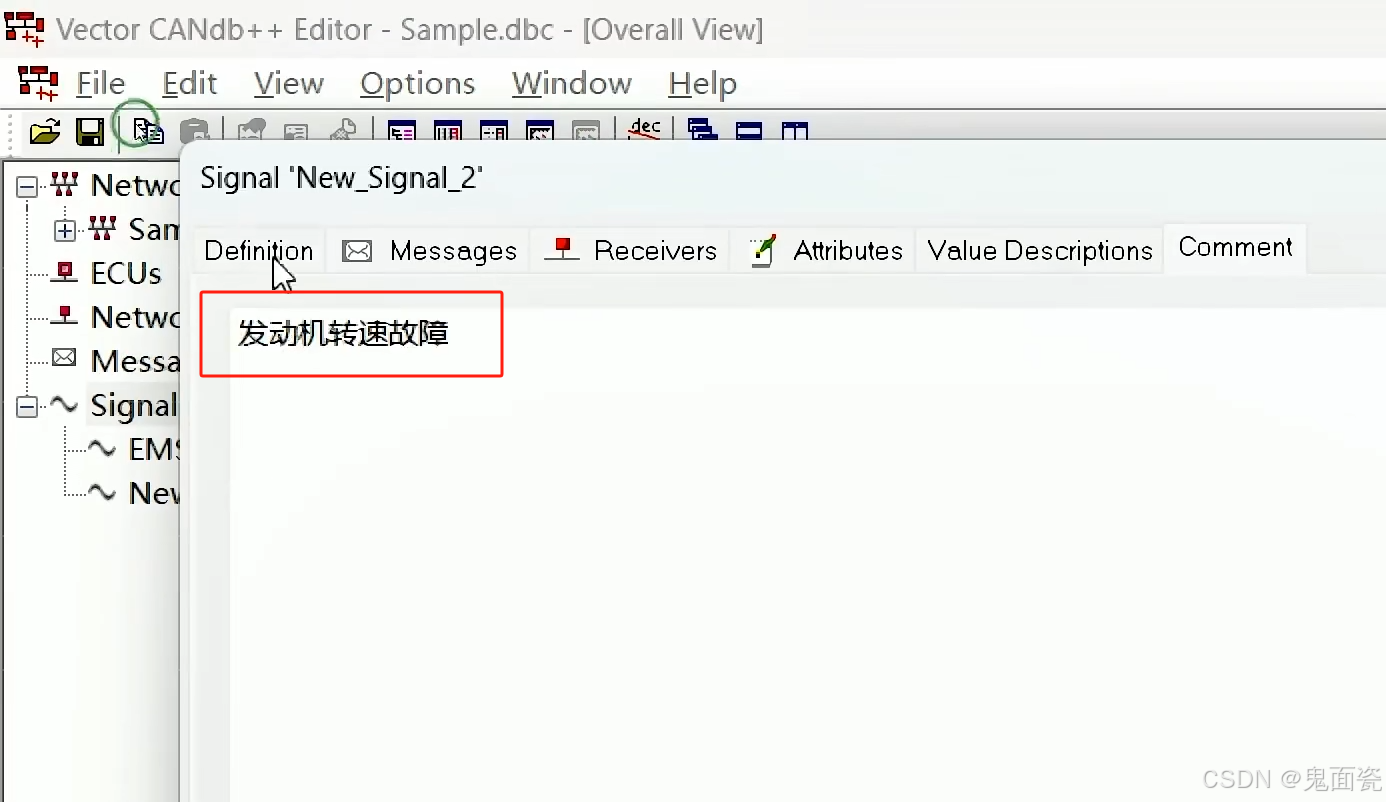

5.创建第二个Signal（信号）——Engine SpeedError（发动机转速故障），右键New

点击应用，确定

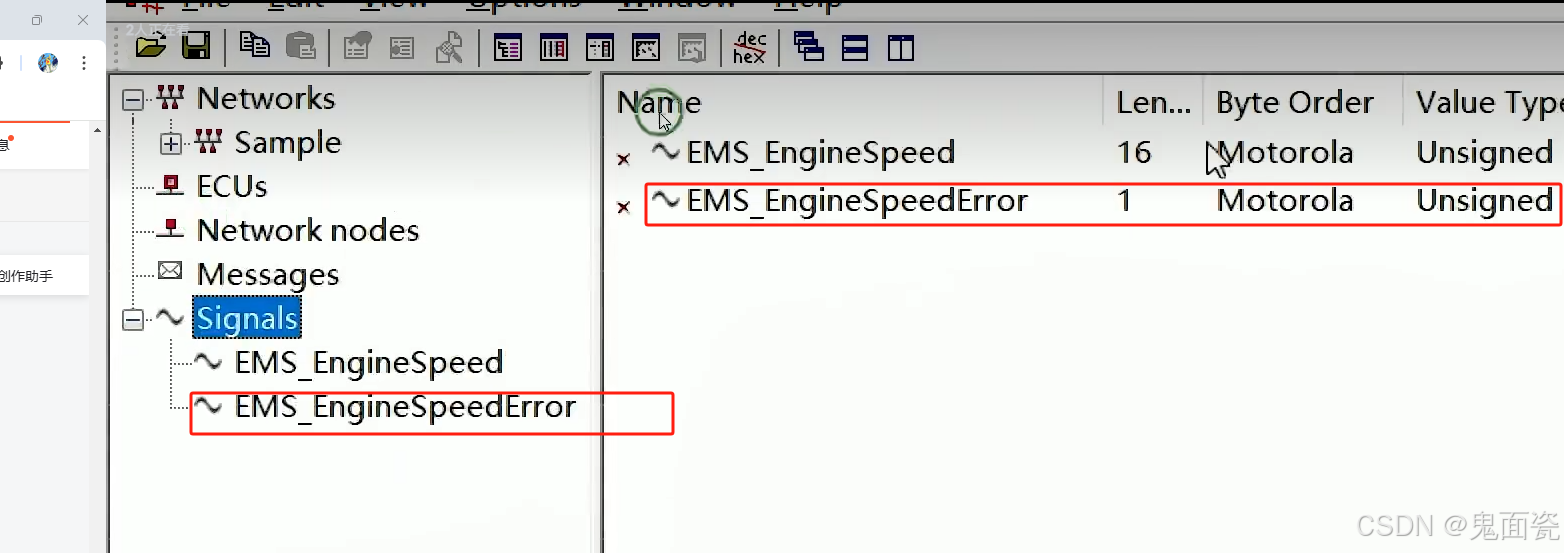

两条信号前面都有个小❌，表明 没有链接报文

接下来要创建报文对其进行链接

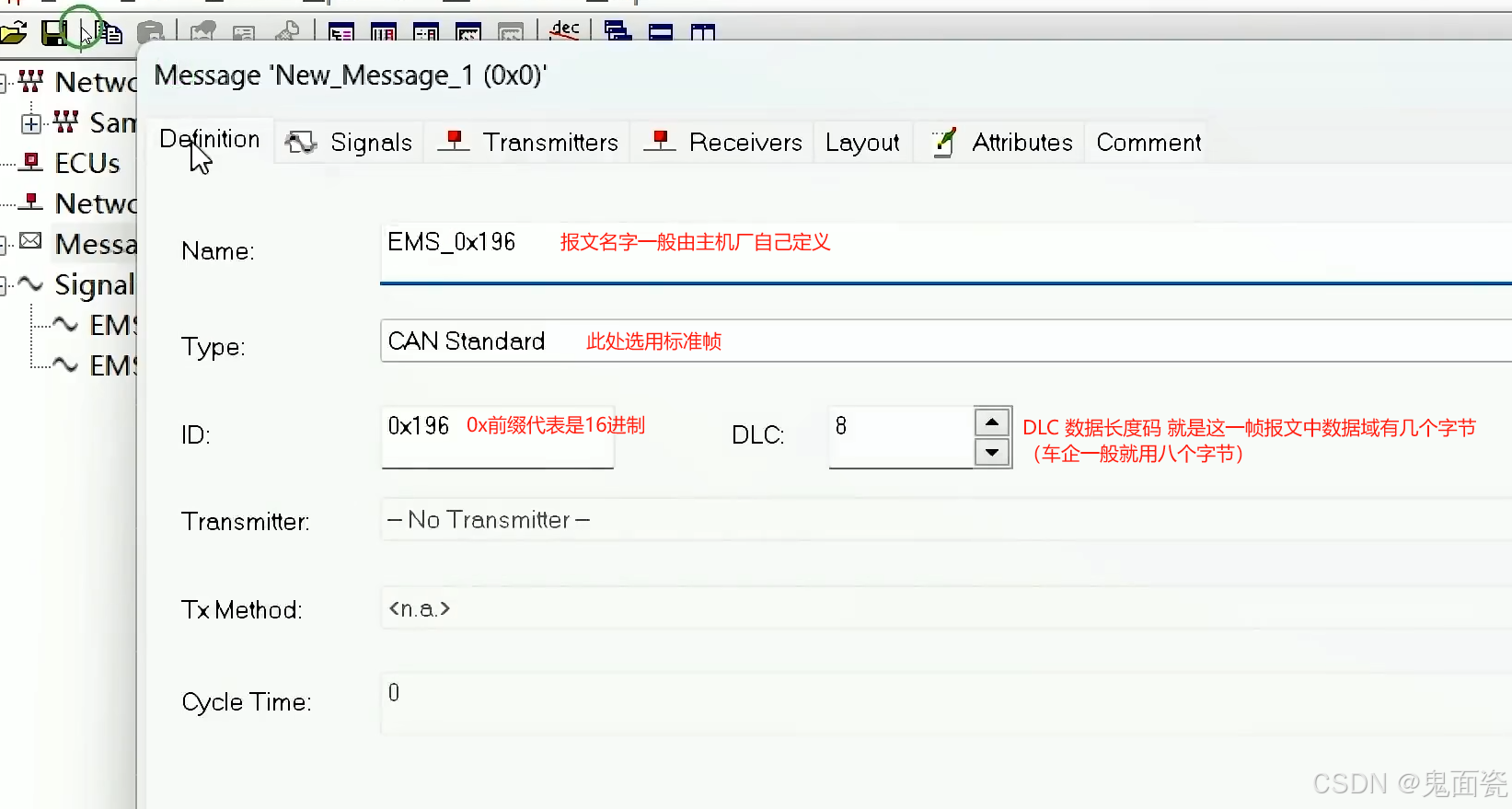

在message下进创建新的报文

点击应用，确定，报文创建完成

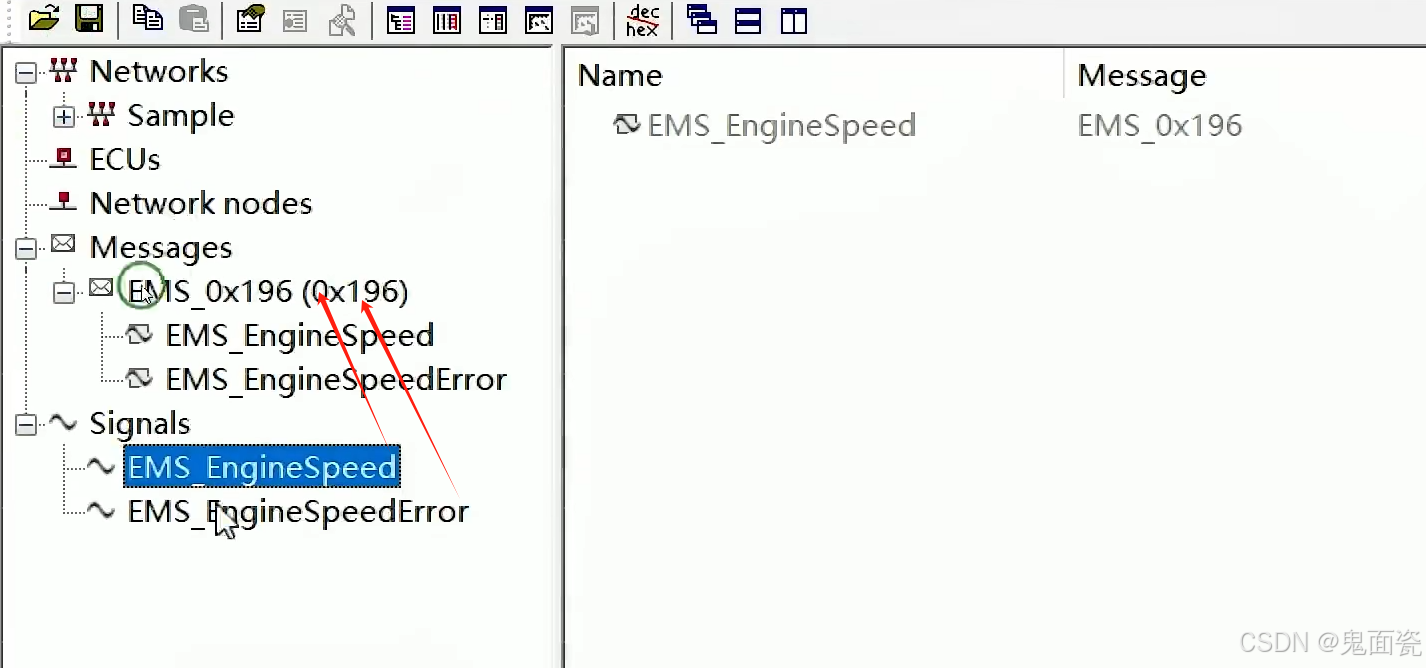

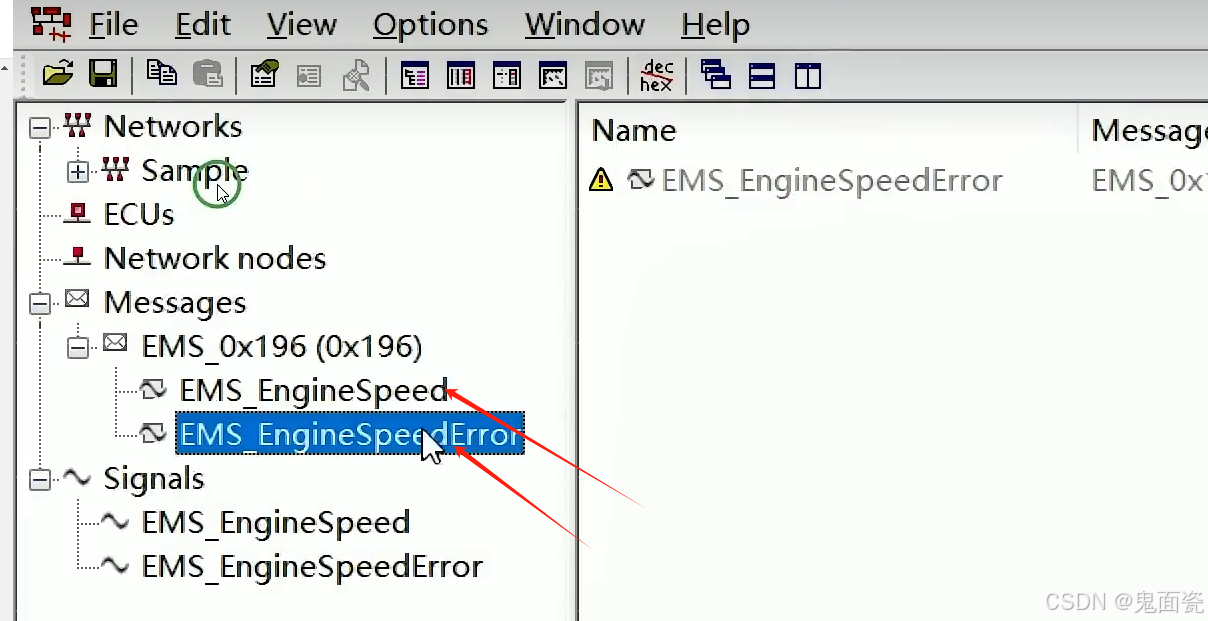

报文也显示的小❌，解决办法就是拖动Signals中的两条信号到Messages的EMS_0x196下进行链接

还有个问题：就是两个信号的起始位还没有设定？

解决方法：要到报文下的信号

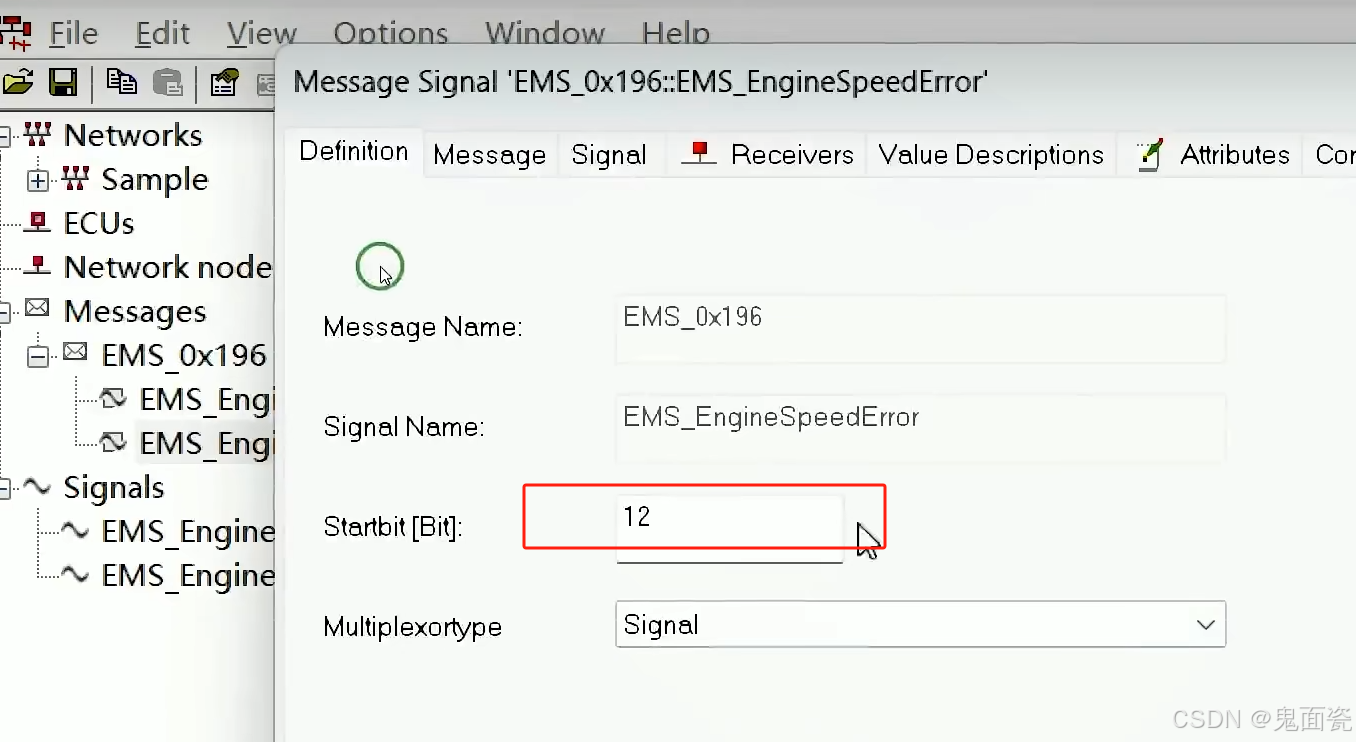

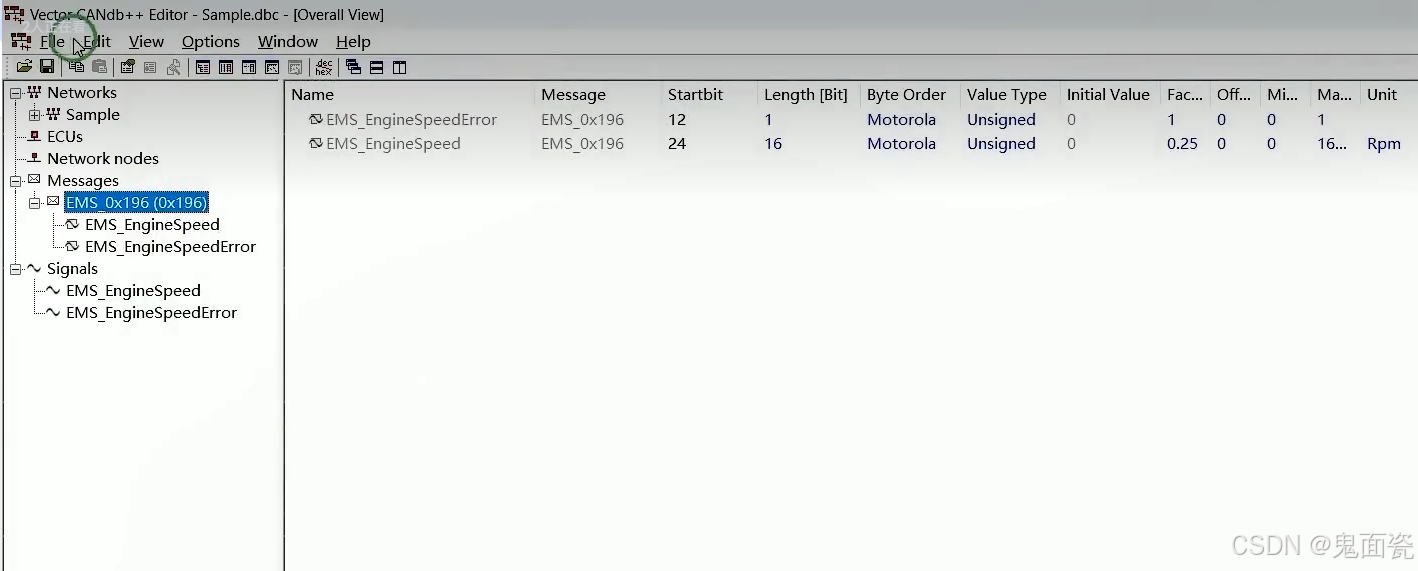

分别双击 两个Messages下的信号，进行添加

点击应用，确定

此时，整个DBC文件就编辑完成

---

---

---

感谢观看，希望对你有所帮助。
