基于数字电子技术的抢答器

简易数字抢答器的设计

目录

1  设计目的及要求

1.1  设计目的

1.2  设计要求

2  设计方案

3  电路设计

3.1  脉冲电路

3.2 裁判电路

3.3 选手抢答电路

3.4 倒计时电路

3.5 声光报警电路


几路抢答器只是取决于连接了多少个按键,其逻辑思路还是一样的。

设计目的及要求

1.1  设计目的

用数电知识来设计一个简易数字抢答器的基本功能。

1.2  设计要求

技术指标:

(1)具有4路以上抢答功能。

(2)数码显示抢答成功者的编号。

(3)违规抢答报警功能。

(4)具有抢答倒计时功能。

设计方案

        当裁判开关未按下时,抢答器电路的显示数码管无法显示,可以预置倒计时电路的时间。当裁判开关按下时,倒计时电路开始倒计时,绿灯亮起。如果有选手拿下按键时,显示数码管显示选手的序号,同时倒计时电路停止倒计时、蓝灯亮起。如果没有选手在倒计时结束时按下按键,则红灯开始闪烁,蜂鸣器开始蜂鸣。

电路设计

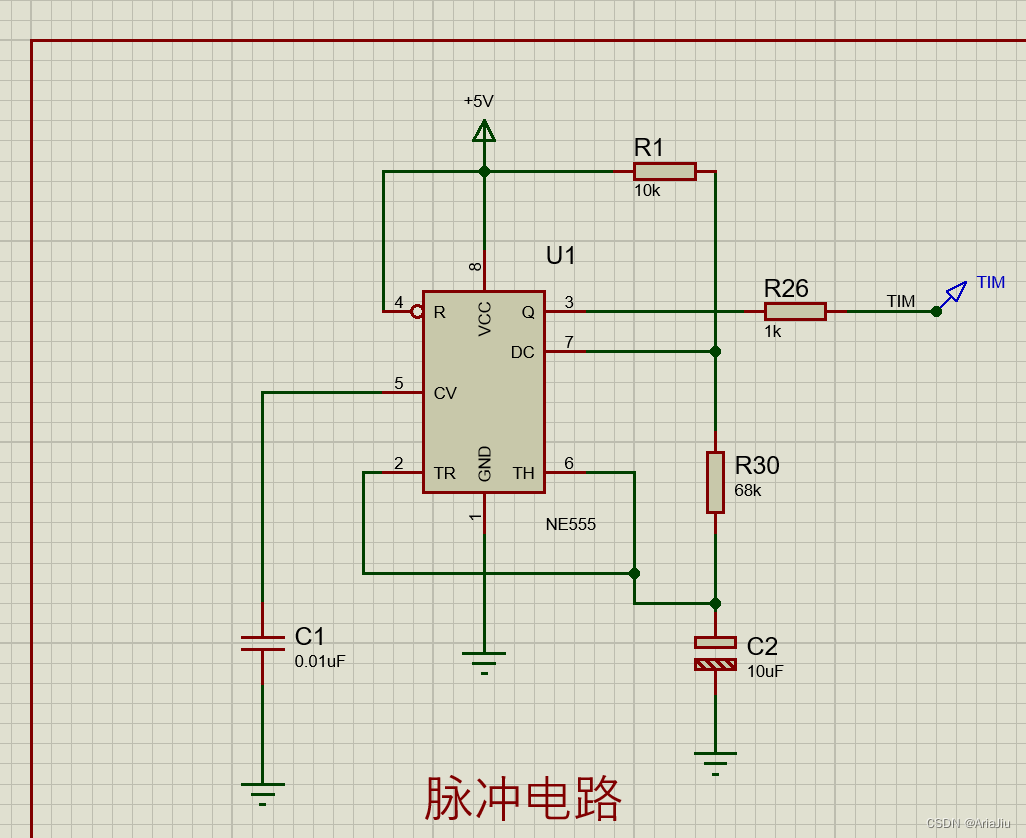

3.1  脉冲电路

       采用ne555芯片来产生秒脉冲电路,其R1采用10K时,通过频率公式:F=1.43/[(R1+2R2)c2],当F=1时,可以求出R2为:66.5K,我们采一个68K电阻来实现。

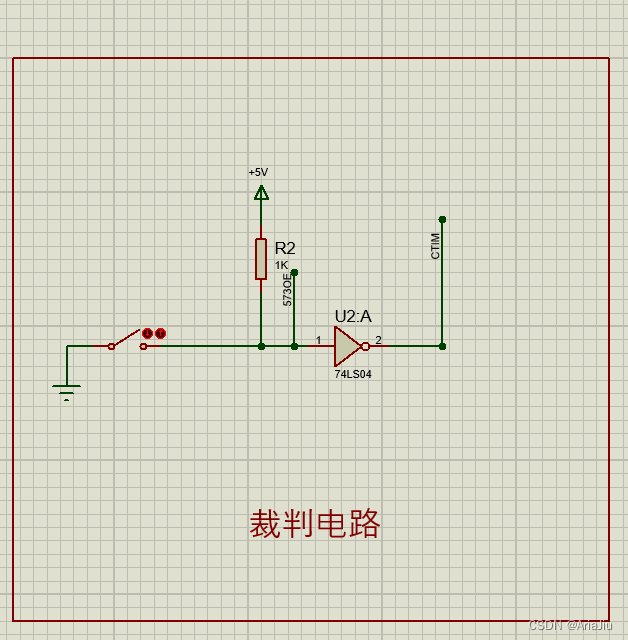

3.2 裁判电路

    当开关未按下时,限制选手的输入和数码管的显示,使倒计时电路处于预置数状态。当开关按下时,解除数码管的限制,同时是倒计时电路开始倒计时,使声光报警电路的绿灯亮起。我们使用一个74ls04的非门来产生与之相反的信号,用于应对不同的电路。同时在与选手抢答器电路的74ls148芯片的信号来判断,选手的输入是否合法。

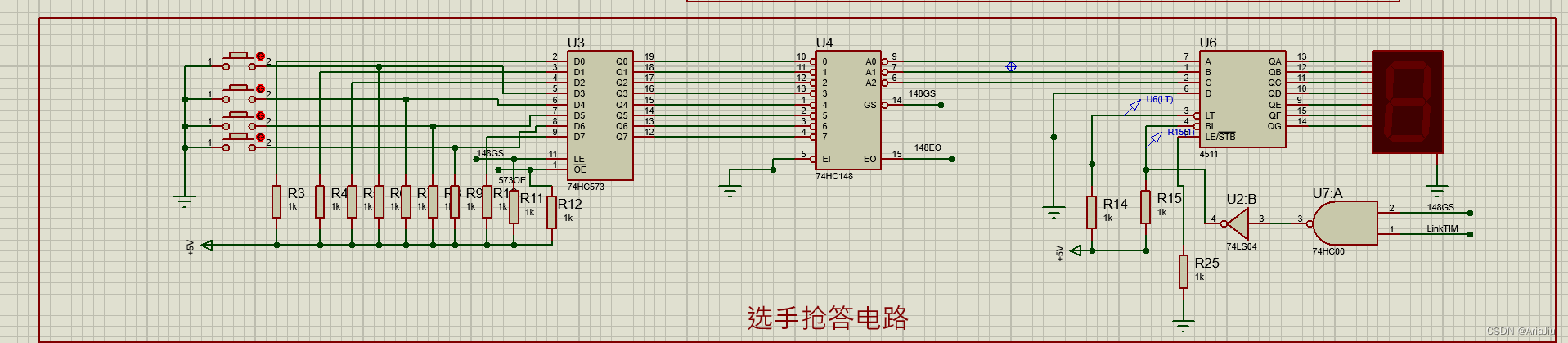

3.3 选手抢答电路

    设计思路:先用一个74hc573锁存器来锁存选手的输入信号,在经过一个74hc148优先编码器来将信号来对信号译成二进制信号,在将二进制信号通过4511译码器加数码管来进行显示。其中74hc573和74hc148是低电平有效电路,而4511译码器属于高电平有效电路,所以4511的显示结果和74ls573的信号是相反的。

    在裁判电路未开始时,锁存器输出高阻态的信号,同时数码管也处于消隐状态。当裁判电路开始时,74hc573处于使能状态,当有选手输入信号时,将信号转到74ls148优先编码器进行编码,同时输出148GS端输出一个信号给74ls573进行信号的锁存,防止抢答结果会被其他选手干扰。最后将编码好的二进制信号通过4511译码器和数码管对信号的显示。

        但是由于74ls148是高电平有效而4511译码器是低电平有效,开始时4511会对74ls148的信号会进行译码数码管显示数字7,为了保证显示结果的正确性,同时为了保证倒计时结束不能输出,对4511的消隐端加上一个二输入与非门来限制数码管的显示,只有选手的输入合法且倒计时为结束时,才显示选手的号数。

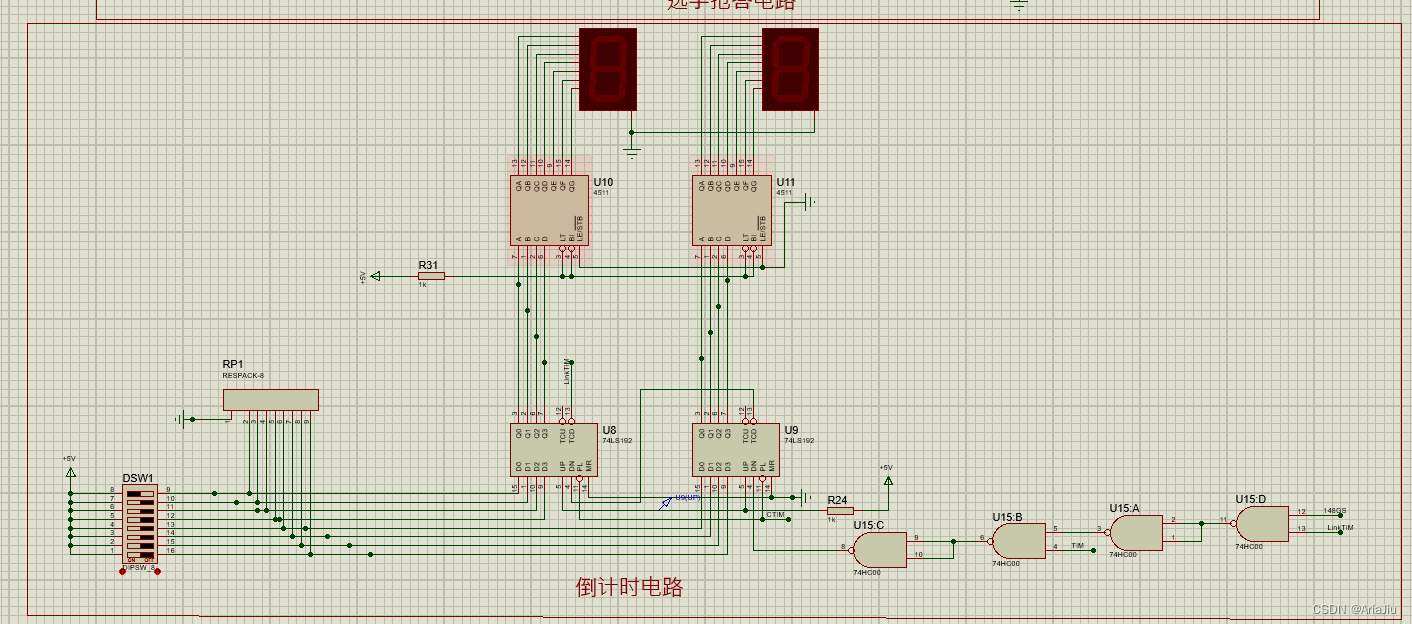

3.4 倒计时电路

    采用两个74ls192芯片级联,在采用两片4511芯片来进行译码,采用数码管来显示数字,74ls192芯片是可以预置数字,同时可以加减计数的芯片,通过高位的借位来表示,倒计时是否为00,当为00和有选手按下按键限制脉冲信号的输入,来实现计倒计时的暂停,同时控制预置端PL来实现倒计时的开始和时间的预置。

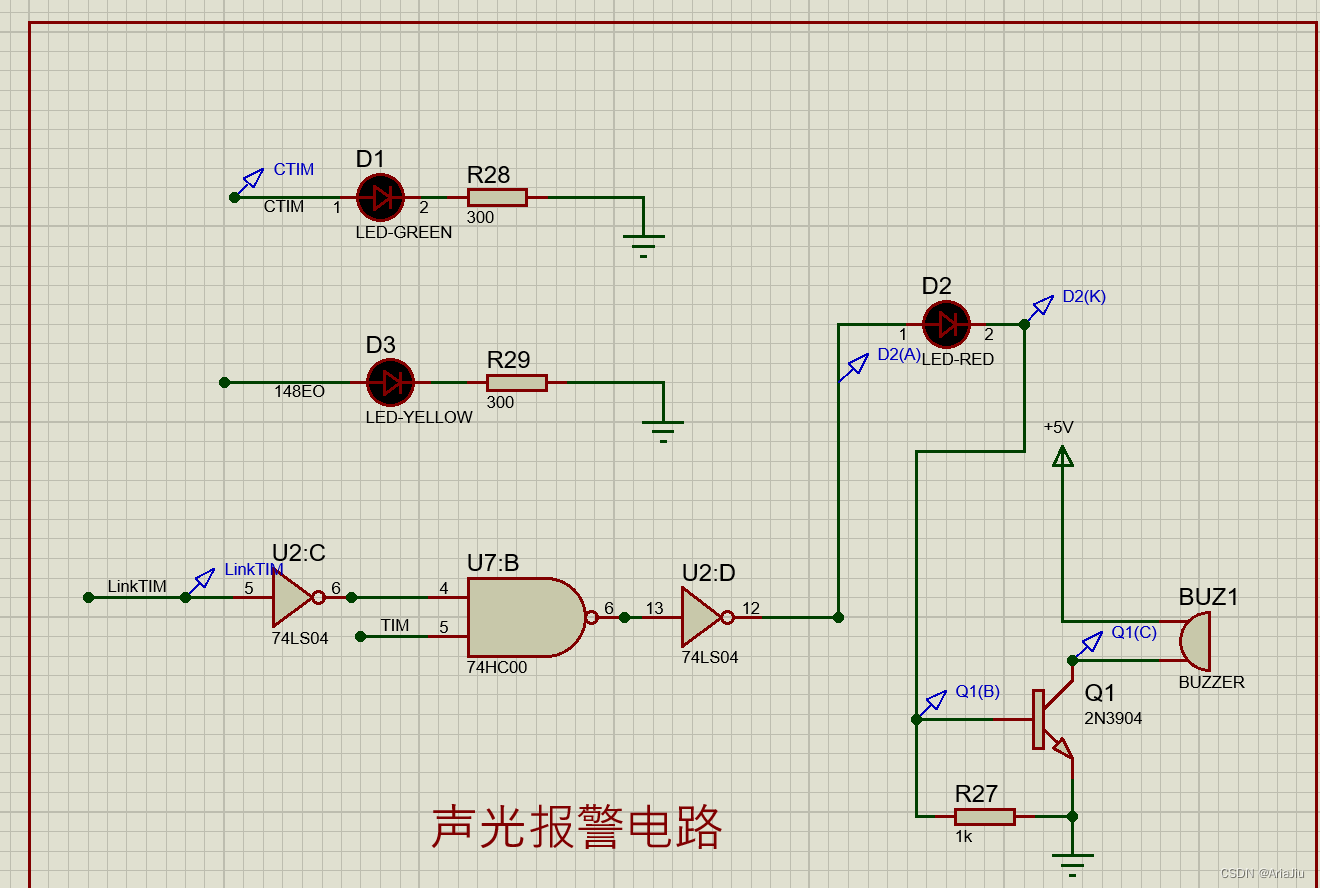

3.5 声光报警电路

        开始时,绿灯亮起,当有选手输入时,黄灯亮起,当倒计时结束时,红灯闪烁,蜂鸣按1s的时间蜂鸣。

结束语:

以下是proteus仿真的百度网盘连接仅供参考,如有问题请私聊

链接:百度网盘 请输入提取码
提取码:axt2
