前提条件
在业务调试中NSA联网拨测成功,SA注册、会话业务拨测成功(会话业务不能报错有切片相关错误否者后续还是做不通)
1、站点选址

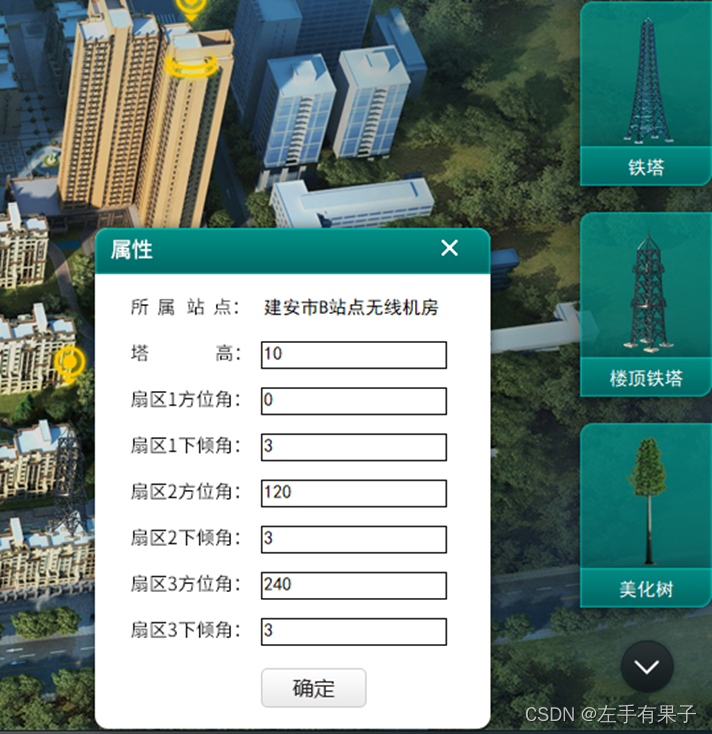

站点选址-选址要求
选择楼顶铁塔作为兴城市塔顶塔型。
工程参数配置,可对塔高(AAU挂高)、三个扇区的方位角、下倾角进行配置。
小区信号测试,通过基础信号测试检查规划的AAU塔高、方位角、下倾角是否合理。
塔型选择时不同塔型的应用场景存在较大差异,室外铁塔一般部署在郊区、农村等空旷的区域,管塔多部署在工厂厂房密集的区域,楼顶铁塔、楼顶管塔多用于密集城区场景,美化树则用于高档住宅小区、投诉敏感区域。(塔型选择时不同塔型的应用场景存在较大差异,室外铁塔一般部署在郊区、农村等空旷的区域,管塔多部署在工厂厂房密集的区域,楼顶铁塔、楼顶管塔多用于密集城区场景,美化树则用于高档住宅小区、投诉敏感区域。)
2、基础优化
NSA

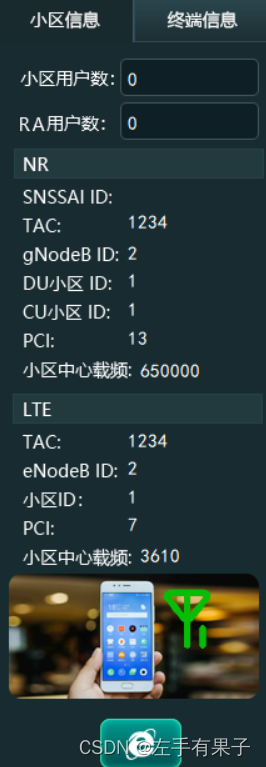

联网拨测成功
NSA无线网数据配置内容
DU–所有物理信道配置
RSRP测量配置(修改测量上报量类型:SSB RSRP)
小区业务参数配置–波速配置
CUCP–NR重选
CUCP–增强双链接功能
SA

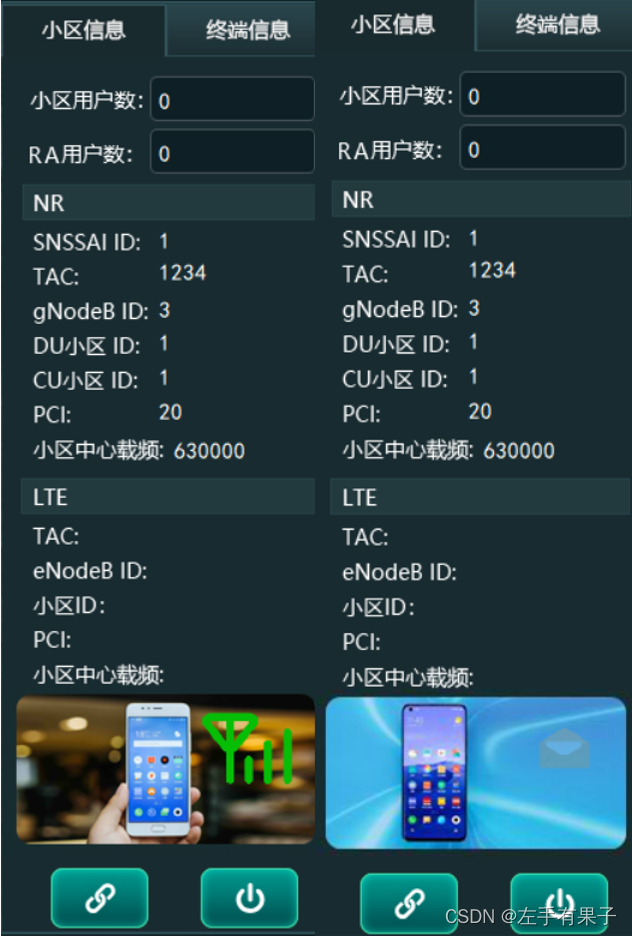

注册、会话业务拨测成功(会话业务不能报错有切片相关错误否者后续还是做不通)
SA无线网数据配置内容
DU–所有物理信道配置
RSRP测量配置(修改测量上报量类型:SSB RSRP)
小区业务参数配置–波速配置
CUCP–NR重选
DU–网络切片配置(自身的同网段IP地址)
CUUP–网络切片(自身的同网段IP地址)
3、要点补充
物理信道配置可以直接配置默认值即可(或者全填1)
拨测验证时优先配置UE发射模式
关于波束覆盖优化位置即可
NSA必须配置在CUCP中配置增强双链接用于接入
SA必须配置切片后才可做通优化
配置完后确认都无误但还是小区无信号查看:
DU小区配置中SSBlock时域图谱位置改为8个1(非唯一答案改多即可)
如果配置确实都无误但还是拨测不通最后查看:
BWPUL/DL 中的 BWP RB 个数(改大)
数据配置—ITBBU—DU功能配置——BWPUL/DL
4、终端配置及定点测试

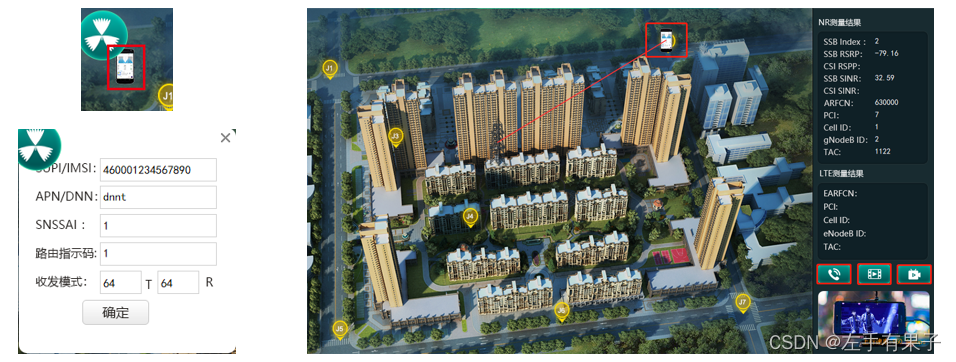

完成参数配置之后,选择网络调试模块,点击网络优化,点击左上角的终端进行终端参数填写,并将终端拖到 J2 测试点,如图所示。依次点击右下角的语音、视频、直播业务按钮进行业务测试。
注:语音、视频、直播业务显示为彩色则代表业务测试成功
