西门子S7-300启停

西门子S7-300特点：

        1. 西门子PLC S7-300是模块化的中型西门子PLC系统，能满足中小规模的控制系统要求；

        2. 各种性能的模块可以非常好的满足和适应自动化控制任务；

        3. 简单实用的分布式结构和通用的网络能力，使得应用过程十分灵活；

        4. 无风扇设计的结构，使得用户的维护过程更加简便；

        5. 对于不断增加的控制需求，用户可以对控制系统进行灵活扩展；

        6 . 西门子PLC S7-300系列具有多种集成功能，用户可以充分利用这些功能，达到控制要求。

西门子S7-300的工作原理：

PLC采用循环执行用户程序的方式。OB1 是用于循环处理的组织块（主程序），它可以调用别的逻辑块，或被中断程序（组织块）中断。

在起动完成后，不断地循环调用OB1，在OB1 中可以调用其它逻辑块(FB, SFB, FC 或SFC)。

循环程序处理过程可以被某些事件中断。

在循环程序处理过程中，CPU 并不直接访问I/O模块中的输入地址区和输出地址区，而是访问CPU 内部的输入/输出过程映像区（在CPU的系统存储区）

---

实验步骤

1.安装Vmware workstaion和Kali linux等软件，配置虚拟环境

2.kali中安装工控漏洞利用框架 ISF

（1）在kali终端中使用命令：

        git clone https://github.com/dark-lbp/isf/

（2）输入

         cd isf

（3）输入

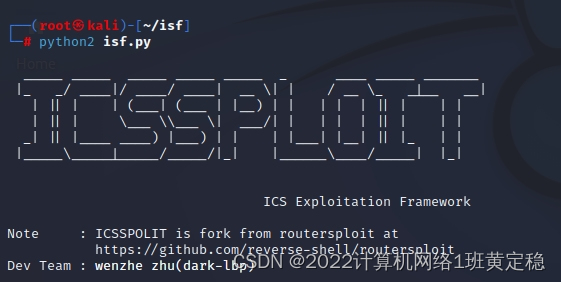

        python2 isf.py

 （4）这时有可能会报错：缺少nmap模块，方法：

        A.克隆下载nmap模块的包

git clone GitHub - johanlundberg/python-nmap: Clone of https://bitbucket.org/xael/python-nmap

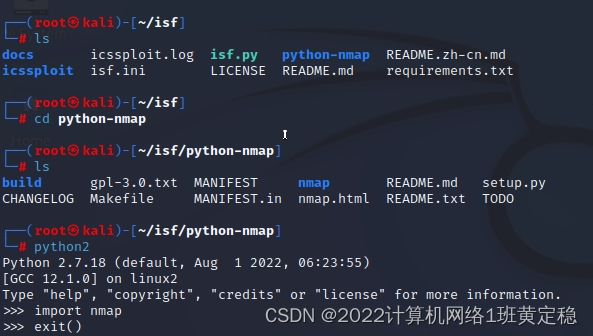

        B.进入python-nmap文件夹：cd python-nmap，使用命令python2 setup.py install

        C.进入python2中import nmap发现没有报错了,使用exit()退出

        D.回到上一级文件夹，继续执行 python2 isf.py命令进行安装

3.使用snap7模拟PLC设备,解压压缩包，打开 \rich-demos\x86_64-win64\bin路径

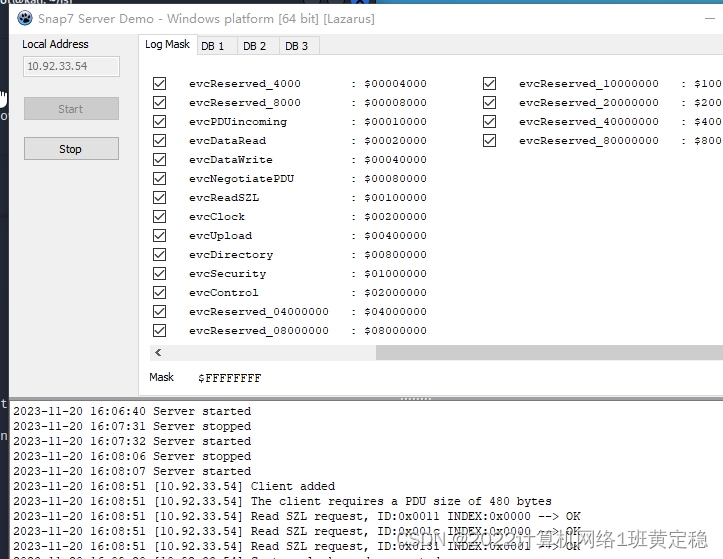

        (1).使用serverdemo.exe模拟PLC设备，用ipconfig查看本机ip，也即物理机IP，填写到serverdemo.exe中

        (2)在serverdemo.exe界面先点击start启动server

        (3)可以查看到serverdemo.exe下面日志就显示server started

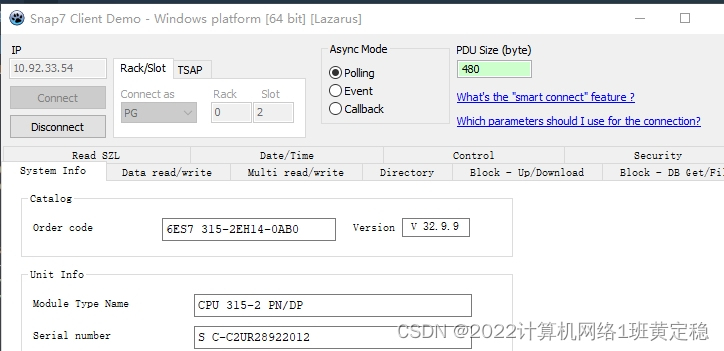

        (4) 使用clientdemo.exe模拟主机，clientdemo.exe界面上填写上物理机ip

        (5)clientdemo.exe界面上点击connect连接

        (6)这时继续查看server的日志，显示client已经added（serverdemo.exe）

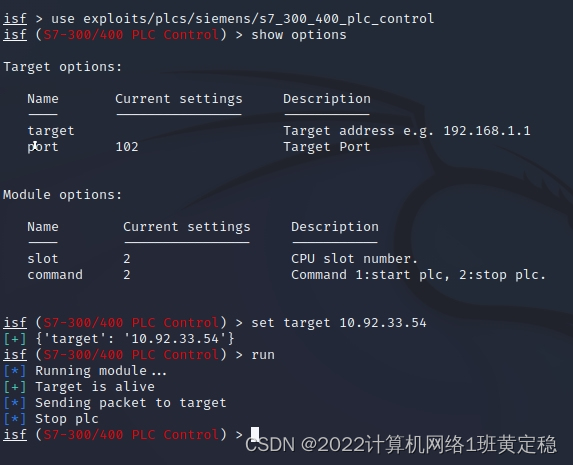

4.打开ISF后，输入：

        use exploits/plcs/siemens/s7_300_400_plc_control

5.show options

6.set target 物理机IP

7.run

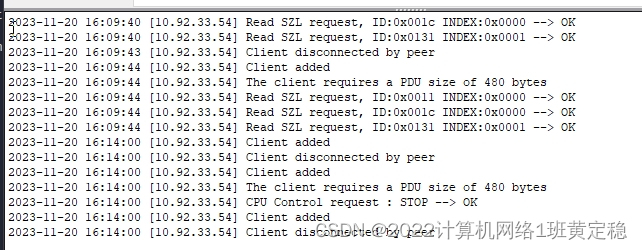

        这里显示 stop plc ,同时查看serverdemo.exe模拟器中的输出,可以发现已经停止

STOPOK 实验就算完成了。

---

  总结：

    本文通过模拟器模拟S7-300实验环境，复现S7-300的启停实验，西门子私有协议 S7Comm 不像 S7CommPlus 的加密协议（S7-1500 等），不涉及任何反重复攻击机制，可以被攻击者轻易利用。下一篇文章将着重介绍S7comm协议。
