Python光学仿真举例---椭球面完善成像

当一个光学系统所获得的像能够与物完全相似，而且每个物点都刚好汇聚于一个像点，这样的成像称为完善成像。

绝大部分光学成像系统设计的目的就是为了获得完善成像。

根据费马原理，如果物点和像点之间的所有光线都能获得相等光程，那么这样的系统既符合光的传播规律，又达到了完善成像条件。

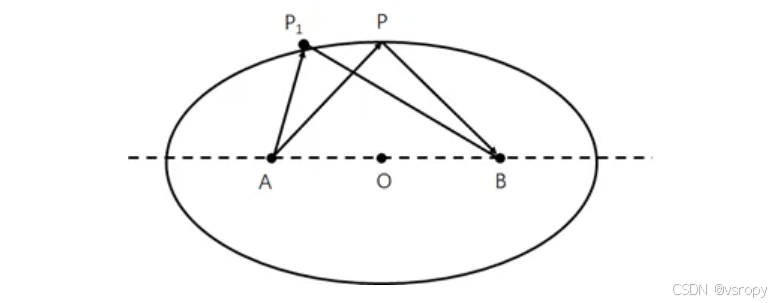

在椭球面反射镜中，对它的两个焦点符合等光程条件，如下图所示：

对两定点距离之和等于常数的点的轨迹，是以该两定点为焦点的椭圆。所以，椭球面反射镜对它的两个焦点等光程。

当光程为正时，物点和像点都是实的，对应的反射面为凹面；如果光程为负，物点和像点都是虚的，对应的反射面为凸面。

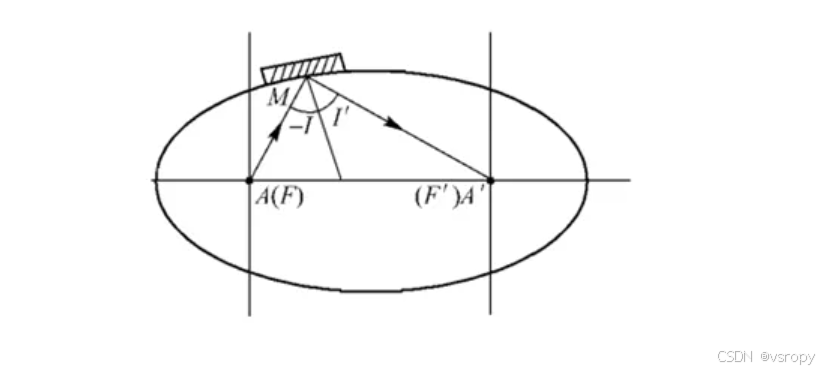

现在，已知一个镜面为椭球面，光线由A点发出，B点为接收点，如下图所示：

其中各点坐标为A(-40,0)，B(40,0)，P(0,30)，反射镜直径为60mm，在Python中仿真满足条件的反射镜。

（1）用几何的方法仿真

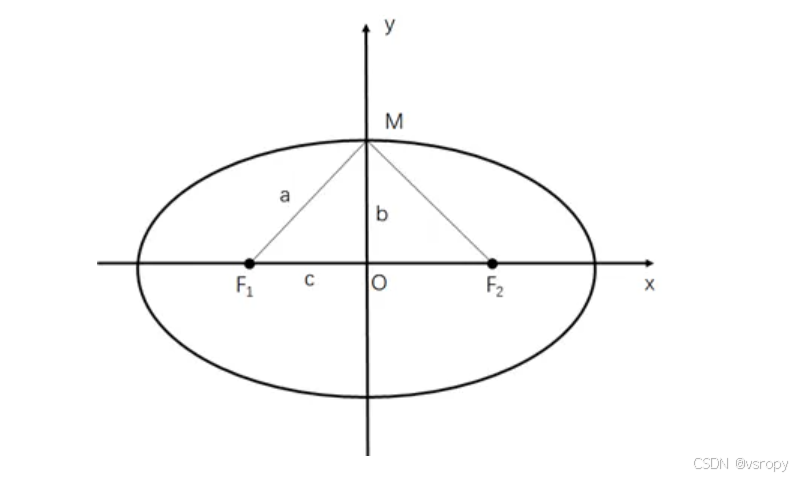

椭圆示意图如下：

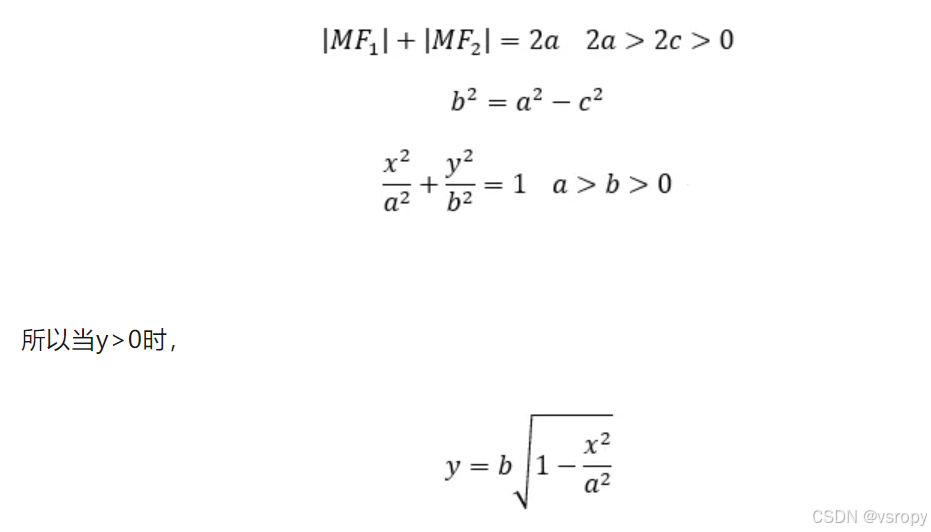

根据解析几何，焦点为F1（-c，0）和F2（c，0）且椭圆满足以下方程：

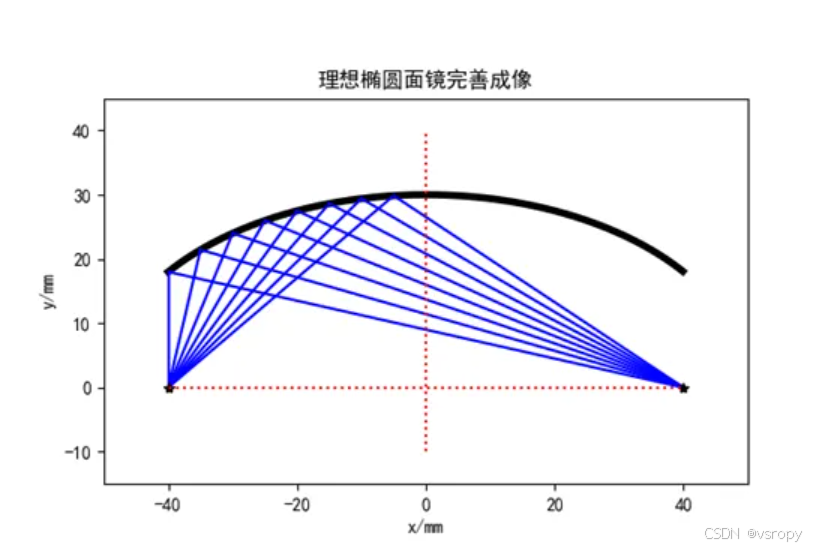

用Python脚本实现如下：

import numpy as np
import matplotlib.pyplot as plt
import math

# 设置matplotlib以支持中文显示和负号
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 椭圆参数
c = 40
b = 30
a = math.sqrt(b**2 + c**2)

# 椭圆方程
x = np.arange(-40, 40, 0.1)
y = b * np.sqrt(1 - (x**2) / (a**2))

# 绘制椭圆
plt.plot(x, y, 'k', linewidth=4)

# 画椭球面（只取上半部分，且连接左右两侧）
x1 = np.arange(-40, 0, 5)
y1 = b * np.sqrt(1 - (x1**2) / (a**2))

# 绘制椭球面上的点（连接x=-40和x=40的点）
for i in range(len(x1)):
    plt.plot([-40, x1[i]], [0, y1[i]], 'b')
    plt.plot([40, x1[i]], [0, y1[i]], 'b')

# 绘制坐标轴
plt.plot([-40, 40], [0, 0], '*k')  # x轴上的点
plt.plot([-40, 40], [0, 0], ':r')  # x轴
plt.plot([0, 0], [-10, 40], ':r')  # y轴

# 设置坐标轴比例和标题
ax = plt.gca()
ax.set_aspect('equal')
plt.xlim(-50, 50)
plt.ylim(-15, 45)
plt.title('理想椭圆面镜完善成像')
plt.xlabel('x/mm')
plt.ylabel('y/mm')

# 显示图形
plt.show()
