盾构机，特种工程机械行业绝缘监测仪

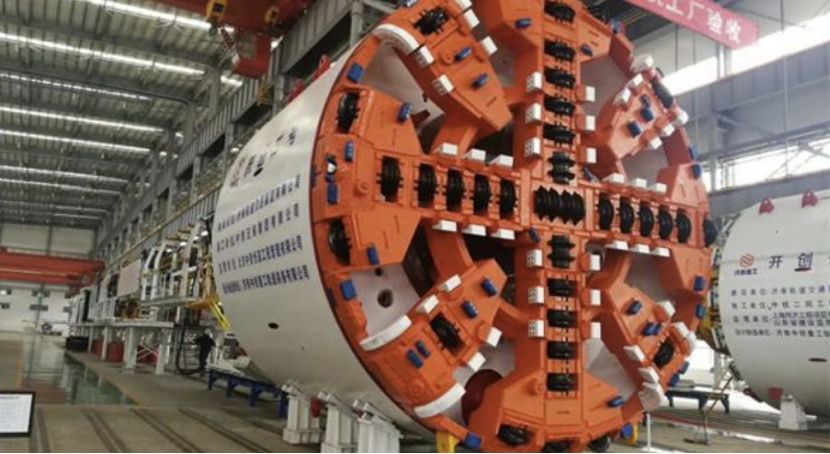

地下 30 米盾构隧道里，刀盘突然停转 —— 不是地质问题，竟是高压电缆绝缘老化漏电；矿山井下破碎机骤停，排查半天才发现直流系统绝缘值跌破安全阈值…… 对盾构机、特种工程机械来说，绝缘故障 = 停工损失 + 安全隐患：盾构机停机 1 小时损失超 10 万，矿山机械漏电可能引发触电事故，石油化工设备绝缘失效更是直接威胁制程安全。

但这些风险，往往藏在 “看不见” 的地方：IT 系统（中性点不接地电网）是这类设备的核心供电方式，其绝缘劣化初期无明显征兆，等故障爆发时已回天乏术。

盾构机作业环境：隧道内湿度≥90%、粉尘多、温度波动大（-10~50℃）；特种机械（矿山 / 石化）：振动剧烈、油污腐蚀、空间狭小。普通监测仪要么因潮湿短路，要么因振动跳数，甚至因尺寸太大装不下。

盾构机的刀盘驱动、特种机械的高压电机，均依赖 IT 系统（不接地）保障连续作业 —— 但绝缘电阻从 “合格” 到 “失效” 可能仅需几小时，普通监测仪响应慢、误报多，等报警时设备已停机。

盾构机有 AC380V 驱动系统、DC24V 控制回路，矿山机械可能用到 AC10kV 高压电机，普通监测仪要么只支持交流，要么电压上限低（如 500V），需多台仪器叠加使用，成本高还占空间。

盾构机在隧道里、特种机械在野外，现场人员多是机械运维师，不懂复杂电气参数 —— 普通监测仪菜单繁琐、无可视化界面，出问题只能等厂家上门，耽误工期。

盾构机隧道长达数公里、矿山设备分散在多个工作面，人工巡检需穿梭于恶劣环境，不仅效率低，还难实时掌握所有设备绝缘状态 —— 等发现问题，可能已出现隐患。

普通绝缘监测仪要么扛不住恶劣环境，要么覆盖不了复杂电压，要么预警不及时 —— 乾博电子 QB800 绝缘监测仪，正是针对这些行业痛点量身打造的 “安全卫士”！

工业级 “耐造” 设计，适配极端场景：

环境适应性拉满：-20~60℃宽温工作，相对湿度 < 95%（无冷凝），污染等级 3（抗粉尘 / 油污），隧道、井下、户外均能稳定运行；

抗振 + 紧凑设计：DIN 导轨安装（135*89mm 小巧尺寸），重量≤0.6Kg，适配工程机械狭小电气柜，振动环境下参数不漂移；

防护细节：PE 端子可靠接地，直流内阻≥600kΩ，避免外界干扰影响测量精度。

实时监测 + 精准预警，把故障掐在萌芽期

核心技术：采用低频脉冲方波注入法，精准监测交 / 直 / 混合 IT 系统对地绝缘阻值（1kΩ~10MΩ 可调），相对不稳定度仅 ±20%，避免高泄漏电容（如变频器）干扰；

双重报警防漏判：两组独立继电器报警（Alarm1/Alarm2），响应值 1kΩ~10MΩ 自由设，支持 NO/NC/NO_LOCK/NC_LOCK 四种输出模式（绝缘恢复后可自动 / 手动复位）；

迟滞设置防误报：比如报警值设 100KΩ，迟滞设 5%—— 绝缘值降到 95KΩ 才报警，回升到 105KΩ 才解除，避免电压波动导致的误触发。

宽压覆盖 + 耦合器扩展，一台搞定全系统：

原生宽压支持：直接适配 AC800V、DC1000V 以下系统，无需额外改装，交 / 直 / 混合电网通用；

耦合器扩展无上限：搭配 IEX3000 系列耦合器，可覆盖 20000V 以下交流电网（如 IEX3000-20000L320）、10000V 以下交直流电网（如 IEX3000-4800），盾构机高压刀盘、矿山高压电机均能测；

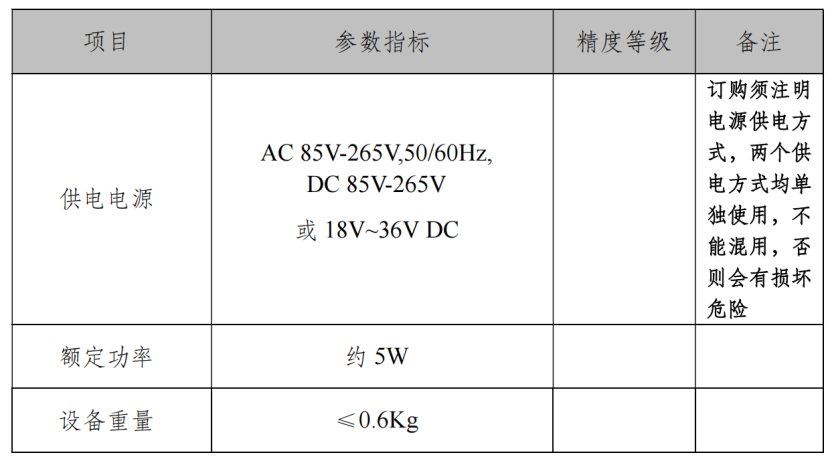

多电源适配：支持 AC85-265V、DC85-265V 或 18-36V DC 供电，不用额外配电源模块，直接接入设备原有供电回路。

傻瓜式操作 + 清晰可视化，运维零门槛：

人性化交互：带背光 LCD 屏，实时显示绝缘电阻（R）、系统泄漏电容（Ce）、检测次数，报警时闪烁 “KE_Err” 提醒，数据一目了然；

简易按键操作：4 个按键（INFO/TEST/RESET/MENU）实现 “退出 / 上移 / 下移 / 确认”，支持调试向导，无需记复杂指令；

便捷测试复位：支持内部自检 + 外部远程测试，按下 TEST 键即可验证设备是否正常，故障后可远程（R 端子）或本地复位，不用爬进电气柜操作。

智能联网 + 数据互通，运维效率翻番：

远程监控：RS-485 接口 + Modbus-RTU 协议，可远程读取绝缘电阻（0x53 地址，单位 0.1KΩ）、系统状态（0x52 地址：正常 / 待机 / 自检）、报警状态，中控室实时监控；

模拟量输出：4-20mA 标准电流输出（≤500Ω），可接入 PLC 或 DCS 系统，电阻 100KΩ 时输出 16mA、1.5MΩ 时输出 6.67mA，数据可追溯；

外接扩展：支持 QB800D 外接显示屏（DC9-28V，132*80mm 开孔），隧道口 / 操作室可实时看数据；搭配 CP-C96-N 指针式指示表，直观显示 0-10MΩ 阻值。

核心产品介绍：

设备设计原理

QB800 型绝缘监测仪采用低频脉冲方波注入法可以可靠地、准确地监视交

流、直流、交直流混合 IT 系统 （不接地系统）对地的绝缘阻值。由于各种

应用、系统类型、操作条件、变速驱动器的应用，高系统泄漏电容等，测量技

术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。可以从设

置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。

在操作期间，绝缘监视仪不间断地监视整个 IT 系统的绝缘阻值，当该值

低于预先设定的响应值时触发报警。必须把设备连接在 IT 系统（不接地系统）

和 PE 线之间才能得到测量值。通过微控制器来记录和测量叠加在系统上的 uA

范围的测量值。响应测量时间取决于的测量要求，系统泄露电容，绝缘电阻和

可能的系统相关的干扰。

响应值和其他参数设置使用调试向导或通过使用该设备的按钮和高分辨率

的图形液晶显示不同的设置菜单。选定的设置被存储在稳定的故障安全存储器

中。设置菜单可以选择不同的参数并在显示器上显示消息。为确保连接监视的

正常运作， 必须将绝缘监测仪连接到适当的端子 L1/+, L2/- 。

2 / 273 / 27

 设备主要功能

Ø 适用于 AC 800V 和 DC1000V 以下未接地系统，匹配耦合器后能扩大

电压适用范围。

Ø 两组独立继电器报警输出/继电器加模拟量变送输出，可自由组合。

Ø 内部/外部测试、复位功能。

Ø 多类型、宽范围控制电源输入。

Ø 人性化简易操作界面，可显示各种参数和系统泄露电容。

Ø DIN 导轨安装方式。

Ø 带背光的 LCD 屏显示。

Ø RS-485 接口与之上的 Modbus 协议。

Ø 带模拟电流输出 4-20mA。（模拟电压可选择定制）

Ø 工作使能功能

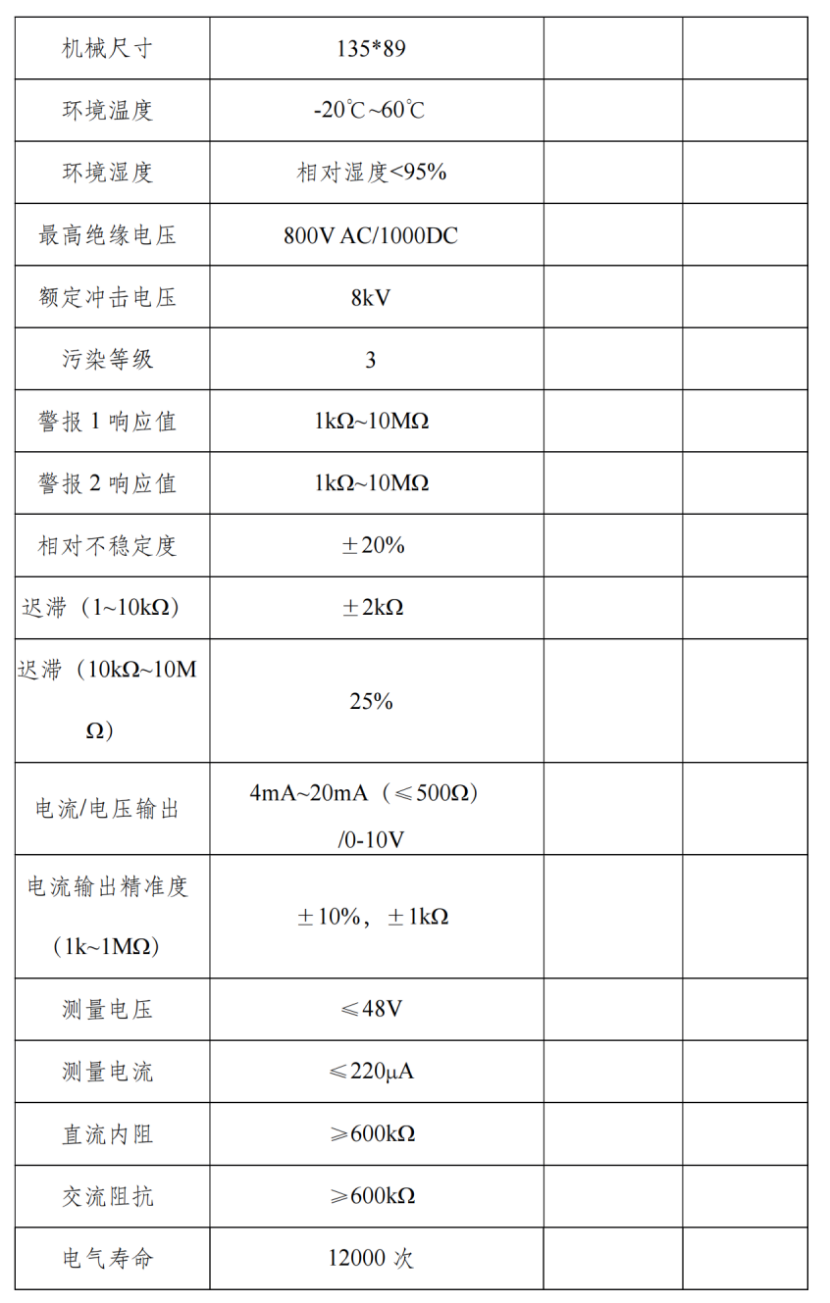

 主要技术参数

QB800 针对盾构机、特种工程机械的 “定制级” 方案：从抗恶劣环境的硬件设计，到适配多电压系统的灵活扩展，再到降低运维门槛的操作优化，每一处都瞄准行业真痛点。
