ACL概述

为什么会有ACL

随着网络的飞速发展,网络安全和网络质量问题日益突出

  • 企业重要服务器资源被随意访问,导致企业机密信息泄露
  • Internet病毒肆意侵略企业内网
  • 网络带宽被各类业务随意占用,导致重要的业务带宽得不到保障,用户上网体验差
如何解决这些问题

以上种种问题,对正常的网络通信造成了很大的影响,为了提高网络安全和网络质量,ACL问世

ACL是什么
  • ACL:访问控制列表
  • 是一个包含了多个“规则”的列表,不同规则通过 “规则号”进行区分
  • 每个“规则”都包含:动作+条件两部分内容
  • 动作分为:允许(permit)和拒绝(deny)
  • 条件分为:地址、端口、通配符
  • ACL本质上是一种报文过滤器,可以根据规则来过滤数据报文,比如允许数据通过,比如拒绝数据通过
ACL的作用
  • 对网络中数据报文进行过滤,做访问控制,
  • 提高内网安全性, 提高带宽利用率
ACL类型
  • 基本ACL:过滤三层数据报文

       ACL编号: 2000~2999 条件:源IP地址

  • 高级ACL:可以过滤三层数据报文也可以过滤四层数据报文

        ACL编号: 3000~3999 条件:五元组(源IP/目标IP/协议号/源端口/目标端口)

二层ACL :

        ACL编号: 4000~4999 用于匹配源MAC地址、目的MAC地址、802.1q优先级等

ACL组成
  • ACL编号用于标识ACL 基本:2000-2999 高级:3000-3999
  • 规则:即描述报文匹配条件的判断语句

&: 规则编号:用于标识规则,范围: 0~4294967294

&:动作:包括permit/deny两种动作,表示允许/拒绝

&:匹配项:地址、端口、通配符····

ACL匹配原则
  • 根据ACL规则编号从小到大匹配(编号越小越优先被匹配)
  • 匹配即停止(匹配上了第一条规则,就按照规则的动作去执行,不在向下查找第二条规则)
  • 如果数据报文没有匹配到第一条规则,继续向下查找第二条规则,如果匹配,则按照第二条规则的动作去执行
  • 如果所有的规则都无法匹配,则执行隐含规则
  • 隐含规则(默认规则):隐含规则有两个一个允许所有,一个拒绝所有

&:允许所有:只要使用traffic-filter调用ACL规则时默认规则是允许所有

&:拒绝所有:只要不使用traffic-filter调用ACL就是拒绝所有

通配符
  • 使用源/目的IP地址定义为规则的匹配项时,需要在IP地址后面指定通配符掩码,确定一个地址范围
  • IP地址通配符掩码与IP地址的反掩码类似,也是一个32比特位的数字字符串
  • IP地址通配符掩码的作用是,定义IP地址中的哪些位将被检查
  • IP地址通配符掩码也是有0和1组成的,“0”表示“检查相应的位”,“1”表示“不检查相应的位,总结:“检查0,忽略1”
  • 举例:

找老婆要求: 女 18岁 漂亮 有钱 0.0.0.0 {4个字段全部检查}

找老婆要求: 女 18岁 漂亮 有钱 0.0.0.255 {只检查前3个字段}

找老婆要求: 女 18岁 漂亮 有钱 0.0.255.255 {只检查前2个字段}

找老婆要求: 女 18岁 漂亮 有钱 0.255.255.0 {检查第1和第4个字段}

找老婆要求: 女 18岁 漂亮 有钱 255.0.0.255 {检查第2和第3个字段}

192. 168. 1. 0 0.0.0.255{通配符:只检查前面3个字段}

前面 必须是192.168.1 后面不检查

ACL实验

基本ACL配置案例1

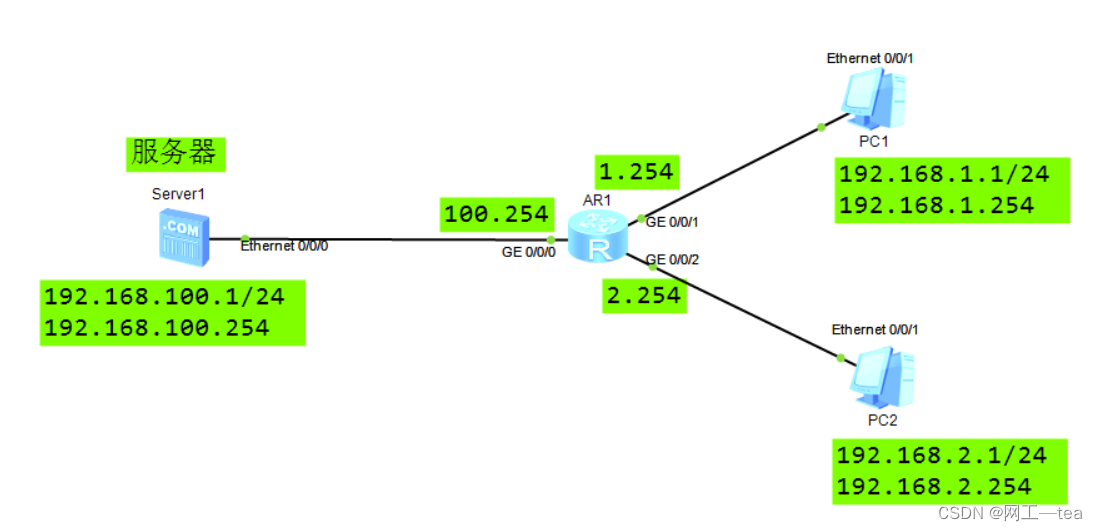

拓扑

需求
  • PC1不能访问Server1
  • PC2可以访问Server1
  • 允许其他所有流量互通(允许PC1访问PC2)
配置思路

-分析PC1和Server1的数据转发路径

-判断在那个设备上配置ACL

-判断在那个接口上调用ACL

配置步骤

第一步:配置PC和Server的IP地址,掩码,网关

第二步:配置ACL

-配置R1的接口IP地址

-在R1中配置基本ACL(拒绝192.168.1.0/24 访问server1)

-在R1的g0/0/0调用ACL

第三步:验证与测试

PC1不能访问Server1

PC2可以访问Server1

配置命令
第一步:配置PC1/2和Server1的IP地址,掩码,网关

第二步:在R1中配置ACL
 R1配置:
[R1]int g0/0/0
[R1-G0/0/0]ip address 192.168.100.254 24
[R1-G0/0/0]int g0/0/1
[R1-G0/0/1]ip address 192.168.1.254 24
[R1-G0/0/1]int g0/0/2
[R1-G0/0/2]ip address 192.168.2.254 24
[R1-G0/0/2]quit
[R1]acl 2000     //创建基本ACL
[R1-acl-basic-2000]rule 10 deny source 192.168.1.0  0.0.0.255   //配置基本ACL规则
[R1-acl-basic-2000]quit
[R1]int g0/0/0
[R1-G0/0/0]traffic-filter outbound acl 2000     //在接口上调用ACL对数据报文进行过滤

 第三步:测试与验证
PC1 ping  Server1  不通
PC2 ping  Server1  通
PC1 ping  PC2      通

[R1]display acl  all   //查看acl
 [R1]display traffic-filter applied-record   //查看acl调用信息

====================================================================
 备注1:命令解析
acl 2000
   rule 10 deny source 192.168.1.0  0.0.0.255

 字段解析:
acl 2000 :表示的ACL的名字,代表是基本ACL
rule 10 :表示的是规则10  (10代表规则的编号)
deny : 表示的是动作,deny代表拒绝
source : 表示的源,在当前规则中代表的是源IP地址
192.168.1.0  :在当前规则中代表的是源IP地址段
0.0.0.255 :表示的通配符,在当前规则中代表,检查的字段是192.168.1 (前三个字段)

 备注2:命令解析
int g0/0/0
traffic-filter outbound acl 2000

 字段解析:
traffic-filter :表示的是流量过滤
outbound :表示的是出方向上过滤数据报文

 备注:
一个接口的同一个方向上只能调用基于一个ACL进行报文过滤
如果要进行更改,则要先undo原来调用的acl

基本ACL配置案例2

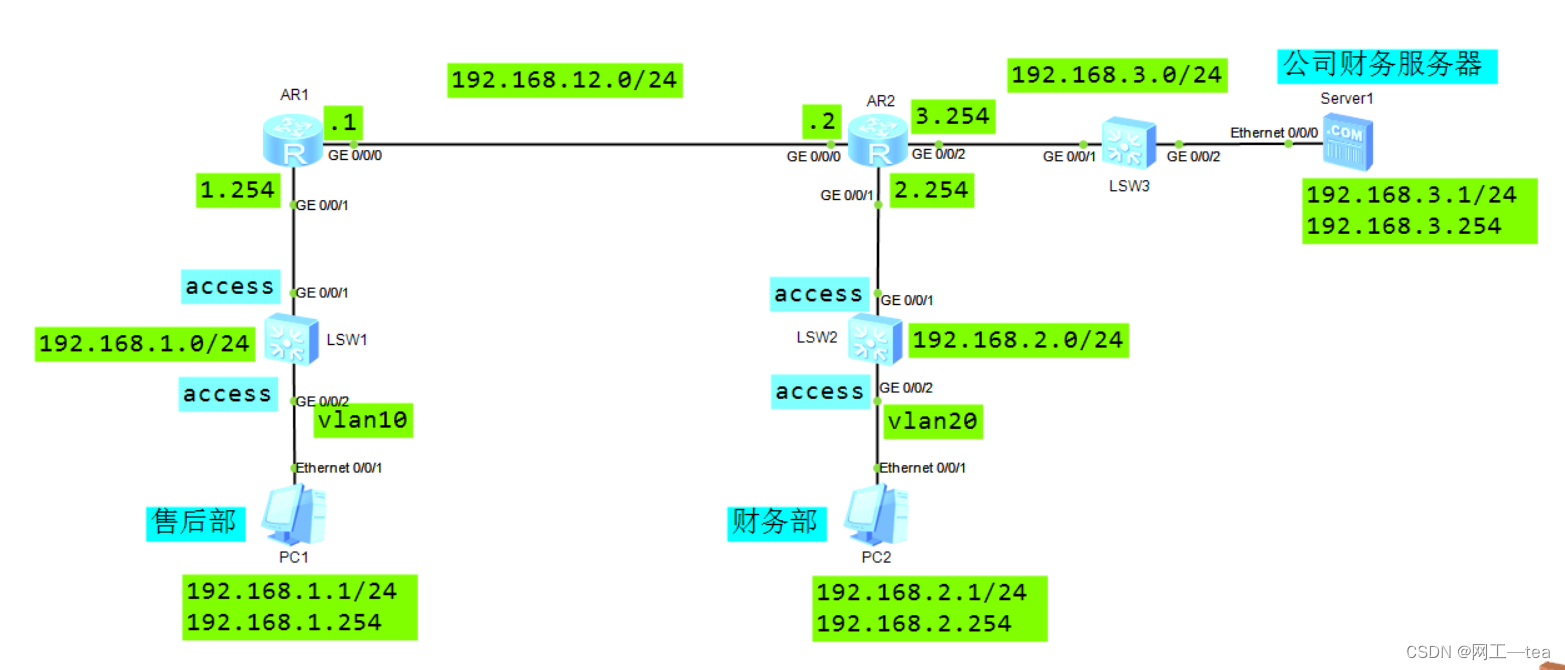

拓扑

需求
  • 不允许售后部主机(192.168.1.0/24)访问财务服务器
  • 允许售后部主机访问公司其他主机
配置思路

-实现全网互通

-确定售后部和财务服务器之间的数据的转发路径

-确定配置ACL的设备

-确定调用ACL的端口

配置步骤

第一步:配置PC1/PC2/Server1的IP地址,掩码,网关

第二步:配置交换机SW1/SW2

-创建VLAN,接口加入VLAN

第三步:配置路由,让网络互通

-配置R1和R2的接口IP地址

-在R1中配置默认路由,下一跳为192.168.12.2

-在R2中配置静态路由,下一跳为192.168.12.1

第四步:在R2中配置ACL

-在R2中配置基本ACL(拒绝售后部主机访问财务服务器)

-在R2的g0/0/2接口的出方向,调用基本ACL

第五步:测试与验证

配置命令
第一步:配置PC1/PC2/Server1的IP地址,掩码,网关

 第二步:配置交换机SW1/SW2
 SW1配置:
[SW1]vlan 10
[SW1-vlan10]quit
[SW1]port-group group-member g0/0/1 g0/0/2
[SW1-port-group]port link-type access
[SW1-port-group]port default vlan 10

 SW2配置:
[SW2]vlan 20
[SW2-vlan20]quit
[SW2]port-group group-member g0/0/1 g0/0/2
[SW2-port-group]port link-type access
[SW2-port-group]port default vlan 20

 第三步:配置路由,让网络互通
 R1配置:
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/1]quit
[R1]ip route-static 0.0.0.0 0 192.168.12.2   //配置默认路由

 R2配置:
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.3.254 24
[R2-GigabitEthernet0/0/2]quit
[R2]ip route-static 192.168.1.0 24 192.168.12.1    //配置静态路由

 第四步:在R2中配置ACL
[R2]acl 2000    //创建基本ACL
[R2-acl-basic-2000]rule 10 deny source 192.168.1.0 0.0.0.255     //配置ACL规则
[R2-acl-basic-2000]quit
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]traffic-filter outbound acl 2000    //调用ACL


 总结:
调用基本ACL,尽量在离目标近的接口上调用,避免数据被误杀
调用高级ACL,尽量离源近的接口上调用,避免无效的流量占用有限的带宽


 第五步:测试与验证
PC1 ping  财务服务器-server1  不通
PC2 ping  财务服务器-server1  通
PC1 ping  PC2  通

在R1中测试网络连通性
[R1]ping -a 192.168.1.254 192.168.3.1   不通
[R1]ping -a 192.168.12.1  192.168.3.1   通

在R2中查看acl规则和接口调用信息
<R2>display acl  all    //查看acl信息
<R2>display traffic-filter applied-record    //查看acl调用信息

高级ACL配置案例

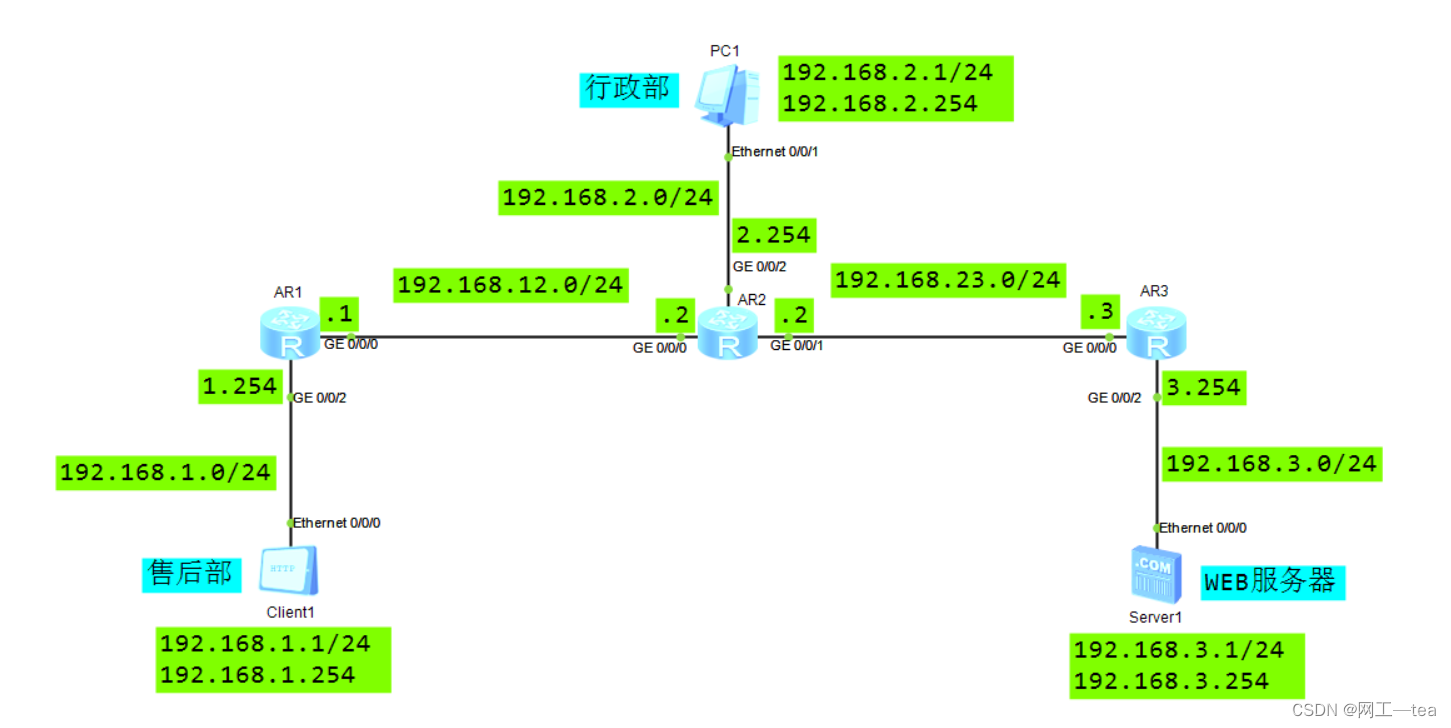

拓扑

需求

-售后部主机Client1仅能访问 Server1上的Web服务

-售后部主机Client1可以访问行政部的所有主机的所有服务

-售后部主机Client1不能访问网络中的其他主机

配置思路

-实现全网互通

-分析数据转发路径

-确定ACL的类别(基本&高级)

-确定配置ACL的设备

-确定调用ACL的端口

配置步骤

第一步:配置Client1/PC1/Server1的IP,掩码,网关

-开启server1的web服务

第二步:配置路由,让网络互通

-配置R1/R2/R3的接口IP地址

-在R1中配置默认路由,下一跳为192.168.12.2

-在R2中配置去往192.168.1.0/24的静态路由,下一跳为192.168.12.1

-在R2中配置去往192.168.3.0/24的静态路由,下一跳为192.168.23.3

-在R3中配置默认路由,下一跳为192.168.23.2

第三步:在R1中配置ACL

-在R1中配置高级ACL

&:允许源售后部主机访问目标服务器server1的web服务

&:允许源售后部主机访问目标行政部的主机

&:拒绝源售后部主机访问网络中其他任何主机

-在R1的g0/0/2接口的入方向,调用高级ACL

第四步:测试与验证

配置命令
第一步:配置Client1/PC1/Server1的IP,掩码,网关

第二步:配置路由,让网络互通
 R1配置:
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
[R1-GigabitEthernet0/0/0]int g0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ip route-static 0.0.0.0 0 192.168.12.2

 R2配置:
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.23.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.2.254 24
[R2-GigabitEthernet0/0/2]quit
[R2]ip route-static 192.168.1.0 24 192.168.12.1
[R2]ip route-static 192.168.3.0 24 192.168.23.3


 R3配置:
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.23.3 24
[R3-GigabitEthernet0/0/0]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 192.168.3.254 24
[R3-GigabitEthernet0/0/2]quit
[R3]ip route-static 0.0.0.0  0 192.168.23.2

 第三步:在R1中配置ACL
 R1配置:
[R1]acl 3000
[R1-acl-adv-3000]rule 10 permit tcp source 192.168.1.1 0 destination 192
.168.3.1 0 destination-port eq www
[R1-acl-adv-3000]rule 20 permit ip source 192.168.1.1 0 destination 192.
168.2.0 0.0.0.255
[R1-acl-adv-3000]rule 30 deny ip source 192.168.1.1 0 destination any
[R1-acl-adv-3000]quit
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]traffic-filter inbound acl 3000

总结:
 调用基本ACL,尽量在离目标近的接口上调用,避免数据被误杀
调用高级ACL,尽量离源近的接口上调用,避免无效的流量占用有限的带宽

 命令解析:
acl 3000  :高级acl
rule 10  :规则10
permit  :允许
tcp  :tcp协议
ip  : ip协议
source  :源
192.168.1.0  :源IP地址
0 : 通配符:0代表绝对匹配,代表唯一的一个IP地址
destination  :目标
192.168.3.1  0  :目标IP地址,通配符为 0
destination-port  :目标端口
eq  :等于
www  :web服务
any : 表示所有IP地址
inbound  :入向流量

 备注:
如果是对售后部所有主机做规则,这样配置写通配符
rule 10 permit tcp source  192.168.1.0 0.0.0.255
rule 20 permit ip source  192.168.1.0 0.0.0.255
rule 30 deny ip source  192.168.1.0 0.0.0.255

如果是仅仅对售后部PC1做规则,这样配置写通配符
rule 10 permit tcp source  192.168.1.1 0
rule 20 permit ip source  192.168.1.1 0
rule 30 deny ip source  192.168.1.1 0

 第四步:验证与测试
client1 可以访问server1的web服务
client1 可以ping 通 192.168.2.0/24 的主机
client1 不能ping 通 server1 (192.168.3.1)
client1 不能ping 通 192.168.12.1
client1 不能ping 通 192.168.12.2
client1 不能ping 通 192.168.23.2
client1 不能ping 通 192.168.23.3
client1 不能ping 通 192.168.3.254

高级ACL之ICMP

拓扑

需求

-售后部主机Client1 仅仅能ping通 Server1,不能访问server1其他服务

-售后部主机Client1可以访问行政部的所有主机的所有服务

-售后部主机Client1不能访问网络中的其他主机

配置思路

-实现全网互通

-分析数据转发路径

-确定ACL的类别(基本&高级)

-确定配置ACL的设备

-确定调用ACL的端口

配置步骤

第一步:配置Client1/PC1/Server1的IP,掩码,网关

-开启server1的web服务

第二步:配置路由,让网络互通

-配置R1/R2/R3的接口IP地址

-在R1中配置默认路由,下一跳为192.168.12.2

-在R2中配置去往192.168.1.0/24的静态路由,下一跳为192.168.12.1

-在R2中配置去往192.168.3.0/24的静态路由,下一跳为192.168.23.3

-在R3中配置默认路由,下一跳为192.168.23.2

第三步:在R1中配置ACL

-在R1中配置高级ACL

&:允许源售后部主机能ping 通目标服务器server1,但是不能访问server1 的其他服务

&:允许源售后部主机访问目标行政部的主机

&:拒绝源售后部主机访问网络中其他任何主机

-在R1的g0/0/2接口的入方向,调用高级ACL

第四步:测试与验证

配置命令
第一步:配置Client1/PC1/Server1的IP,掩码,网关
第二步:配置路由,让网络互通
 R1配置:
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
[R1-GigabitEthernet0/0/0]int g0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ip route-static 0.0.0.0 0 192.168.12.2

 R2配置:
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.23.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.2.254 24
[R2-GigabitEthernet0/0/2]quit
[R2]ip route-static 192.168.1.0 24 192.168.12.1
[R2]ip route-static 192.168.3.0 24 192.168.23.3

 R3配置:
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.23.3 24
[R3-GigabitEthernet0/0/0]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 192.168.3.254 24
[R3-GigabitEthernet0/0/2]quit
[R3]ip route-static 0.0.0.0  0 192.168.23.2

 第三步:在R1中配置ACL
[R1]acl 3000
[R1-acl-adv-3000]rule 10 permit icmp source 192.168.1.1 0 destination 192.168.3.1 0
[R1-acl-adv-3000]rule 20 permit ip source 192.168.1.1 0 destination 192.168.2.0 0.0.0.255
[R1-acl-adv-3000]rule 30 deny ip source 192.168.1.1 0 destination any
[R1-acl-adv-3000]quit

[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]traffic-filter inbound acl 3000

 备注:
如果是对售后部所有主机做规则,这样配置写通配符
rule 10 permit tcp source  192.168.1.0 0.0.0.255
rule 20 permit ip source  192.168.1.0 0.0.0.255
rule 30 deny ip source  192.168.1.0 0.0.0.255

如果是仅仅对售后部PC1做规则,这样配置写通配符
rule 10 permit tcp source  192.168.1.1 0
rule 20 permit ip source  192.168.1.1 0
rule 30 deny ip source  192.168.1.1 0

 第四步:验证与测试
client1 可以ping 通server1 (192.168.3.1)
client1 可以ping 通 192.168.2.0/24 网段内的主机
client1 不能访问 server1 的其他任何服务,比如web服务
client1 不能ping 通 192.168.12.1
client1 不能ping 通 192.168.12.2
client1 不能ping 通 192.168.23.2
client1 不能ping 通 192.168.23.3
client1 不能ping 通 192.168.3.254

基本ACL之Telnet

拓扑

需求
  • 为了便于设备管理,为设备开启远程管理功能,登录密码:HCIE
  • 仅仅允许 192.168.1.254 远程登录 R2,拒绝其他所有IP地址
  • 拒绝 R1的任何IP地址远程登录 R3,其他设备都可以
配置步骤

第一步:配置路由,让网络互通

-配置R1/R2/R3的接口IP地址

-在R1中配置默认路由,下一跳为192.168.12.2

-在R2中配置去往192.168.1.0/24的静态路由,下一跳为192.168.12.1

-在R2中配置去往192.168.3.0/24的静态路由,下一跳为192.168.23.3

-在R3中配置默认路由,下一跳为192.168.23.2

第二步:配置Telnet 远程

-R2/R3开启远程,远程密码:HCIE

第三步:在R2中配置基本ACL

-在R2配置基本ACL,允许源IP:192.168.1.254 远程登录R2 ,拒绝其他IP远程

-在R2的vty 虚接口调用ACL

第四步:在R3中配置基本ACL

-在R3配置基本ACL,拒绝源IP:192.168.1.254 远程登录R3

-在R3配置基本ACL,拒绝源IP:192.168.12.1 远程登录R3

-在R3配置基本ACL,允许其他所有IP地址远程登录R3

-在R3的vty 虚接口调用ACL

第五步:测试与验证

配置命令
第一步:配置路由,让网络互通
 R1配置:
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
[R1-GigabitEthernet0/0/0]int g0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ip route-static 0.0.0.0 0 192.168.12.2

 R2配置:
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.23.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.2.254 24
[R2-GigabitEthernet0/0/2]quit
[R2]ip route-static 192.168.1.0 24 192.168.12.1
[R2]ip route-static 192.168.3.0 24 192.168.23.3


 R3配置:
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.23.3 24
[R3-GigabitEthernet0/0/0]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 192.168.3.254 24
[R3-GigabitEthernet0/0/2]quit
[R3]ip route-static 0.0.0.0  0 192.168.23.2

 第二步:配置Telnet远程
 R2配置:
[R2]user-interface vty 0 4
[R2-ui-vty0-4]authentication-mode password
[R2-ui-vty0-4]protocol inbound all
Please configure the login password (maximum length 16): HCIE

 R3配置:
[R3]user-interface vty 0 4
[R3-ui-vty0-4]authentication-mode password
[R3-ui-vty0-4]protocol inbound all
Please configure the login password (maximum length 16): HCIE

 第三步:R2配置基本ACL
 R2配置:
[R2]acl 2000
[R2-acl-basic-2000]rule 10 permit source 192.168.1.254 0
[R2-acl-basic-2000]quit
[R2]user-interface vty 0 4
[R2-ui-vty0-4]acl 2000 inbound     //在vty虚接口调用acl

 第四步:R3配置基本ACL
 R3配置:
[R3]acl 2000
[R3-acl-basic-2000]rule 10 deny source 192.168.1.254 0
[R3-acl-basic-2000]rule 20 deny source 192.168.12.1 0
[R3-acl-basic-2000]rule 30 permit source any
[R3-acl-basic-2000]quit
[R3]user-interface vty 0 4
[R3-ui-vty0-4]acl 2000 inbound     //在vty虚接口调用acl

 隐含规则:
&:允许所有:只要使用taffic-filter调用ACL规则时默认规则是允许所有
&:拒绝所有:只要不使用taffic-filter调用ACL就是拒绝所有

 备注:使用ACL去过滤telnet 报文的时候,选择在vty 虚接口调用
如果路由器配置了多个接口IP地址,做ACL调用的时候要在每一个接口调用,非常麻烦
所以使用ACL过滤telent报文时,建议在user-interface vty 0 4 接口下调用

 第五步:测试与验证
 R1的192.168.1.254  可以远程R2的任意一个IP地址
<R1>telnet -a 192.168.1.254  192.168.12.2(R2) 可以成功
<R1>telnet -a 192.168.1.254  192.168.23.2(R2) 可以远程
<R1>telnet -a 192.168.1.254  192.168.2.254(R2) 可以远程


 R1的192.168.12.1  无法远程R2
<R1>telnet -a 192.168.12.1  192.168.12.2(R2) 无法远程
<R1>telnet -a 192.168.12.1  192.168.23.2(R2) 无法远程
<R1>telnet -a 192.168.12.1  192.168.2.254(R2) 无法远程

 R2可以远程R3
<R2>telnet 192.168.23.3 (R3)可以远程


 R3无法远程R2
<R3>telnet 192.168.23.2 (R2)无法远程

 R1无法远程R3
<R1>telnet -a 192.168.12.1  192.168.23.3(R3) 无法远程
<R1>telnet -a 192.168.12.1  192.168.3.254(R3) 无法远程

评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

网工—tea

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
