STM32-单总线类传感器-ds18b20温度传感器

DS18B20温度传感器工作原理

DS18B20技术性能特征

①、独特的单总线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。大大提高了系统的抗干扰性。

② 、测温范围 －55℃～+125℃，精度为±0．5℃。

③、支持多点组网功能，多个DS18B20可以并联在唯一的三线上，最多只能并联8个，实现多点测温，如果数量过多，会使供电电源电压过低，从而造成信号传输的不稳定。

④、工作电源: 3.0~5.5V/DC（可以数据线寄生电源）。

⑤ 、在使用中不需要任何外围元件。

⑥、测量结果以9~12位数字量方式串行传送。

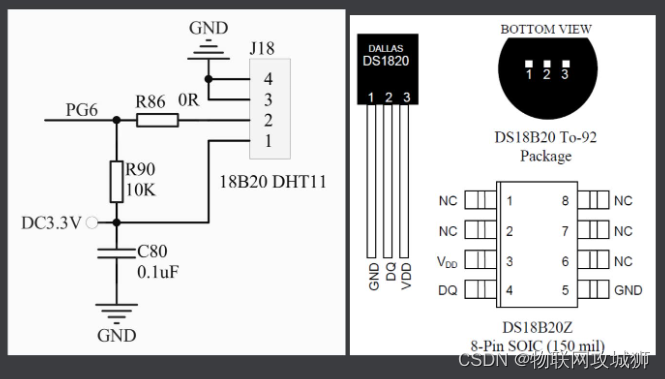

DS18B20硬件连接

DS18B20通信类型

单总线是一种半双工通信方式

DS18B20共有6种信号类型：复位脉冲、应答脉冲、写0、写1、读0和读1。

所有这些信号，除了应答脉冲以外，都由主机发出同步信号。并且发送所有的命令和数据都是字节的低位在前。

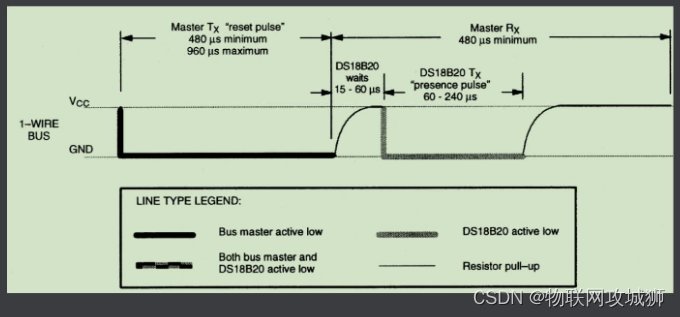

复位脉冲

单总线上的所有通信都是以初始化序列开始。主机输出低电平，保持低电平时间至少480us，，以产生复位脉冲。接着主机释放总线，4.7K的上拉电阻将单总线拉高，延时15～60us，并进入接收模式(Rx)。接着DS18B20拉低总线60~240 us，以产生低电平应答脉冲。

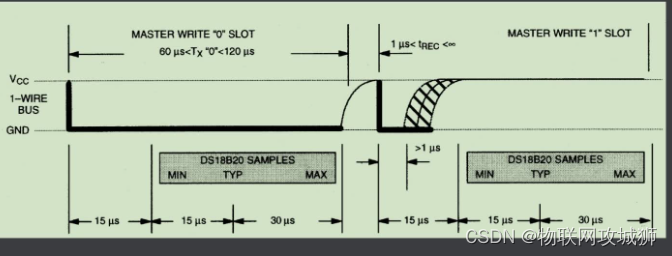

写时序

写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独立的写时序之间至少需要1us的恢复时间，两种写时序均起始于主机拉低总线。

写0时序：主机输出低电平，延时60us，然后释放总线，延时2us。

写1时序：主机输出低电平，延时2us，然后释放总线，延时60us。

读时序

单总线器件仅在主机发出读时序时，才向主机传输数据，所以，在主机发出读数据命令后，必须马上产生读时序，以便从机能够传输数据。所有读时序至少需要60us，且在2次独立的读时序之间至少需要1us的恢复时间。每个读时序都由主机发起，至少拉低总线1us。主机在读时序期间必须释放总线，并且在时序起
