wincc7.5 SP2和博途V17的仿真简洁实现版

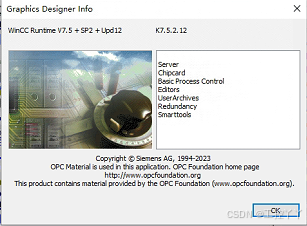

实现环境：wincc的环境参照图1，博途V17环境参照图2；

图1    图2

具体操作步骤：

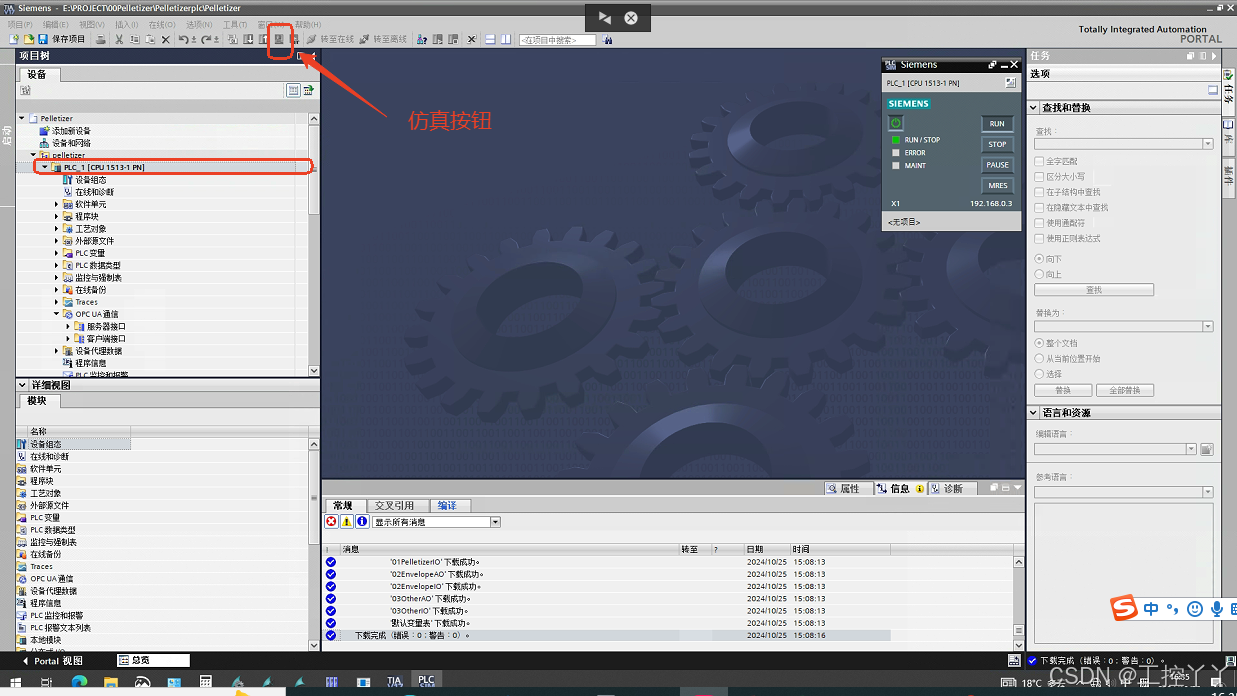

1.打开项目点击仿真，初次是蓝色的，我这是已经在仿真的状态

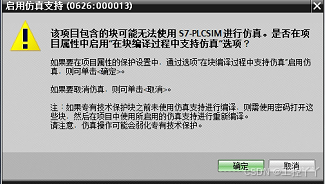

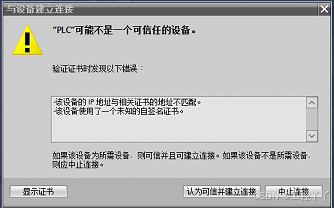

2.出现的对话框全选确认，认为可信任并建立连接，选中PC/PG接口中的类型及接口PLCSIM通道，点击确定搜索，会自动找到与自己CPU一样的IP地址，点击装载即可

3.成功下载到仿真软件中，点击转至在线，即可模拟在线功能

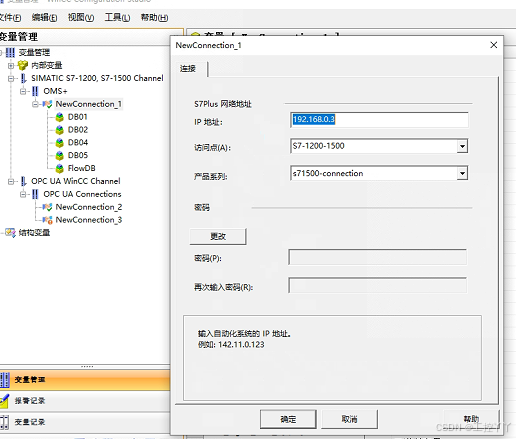

4.打开wincc 软件，点击变量设置，新建驱动选择S7-1200,1500 Channel，建立连接，右键选择连接参数，设置和自己CPU一样的IP地址，选择1500的连接通道。

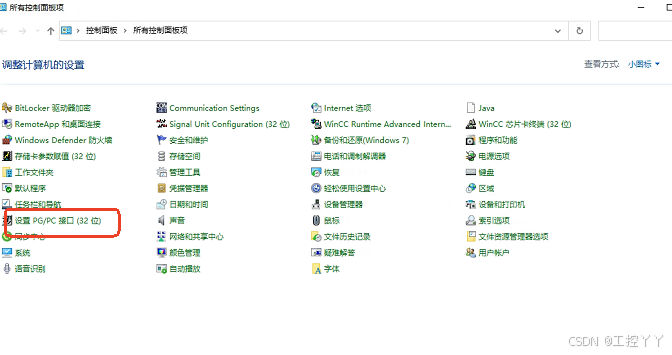

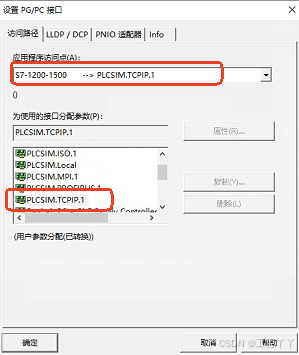

5打开控制面板，设置PG/PC接口，选中PLCSIM.TCPIP.1即可实现wincc仿真。

整个过程完成后，wincc变量页面会出现一个小对勾，说明已经连接成功！
