Wincc Unified 精智屏 V18仿真

1.硬件：1518F-4 PN/DP，MTP1200 Unified Comfort 精智屏

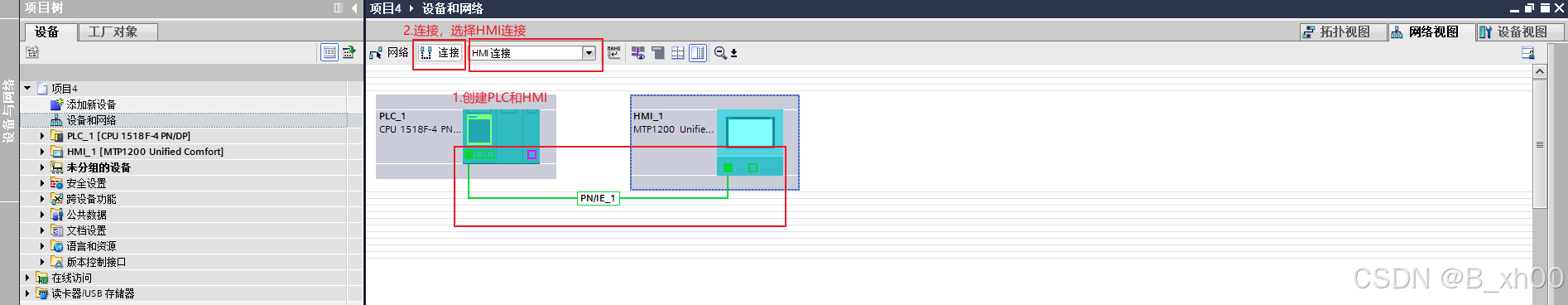

2.在博图V18中打开项目，并添加硬件组态，同时建立起HMI连接

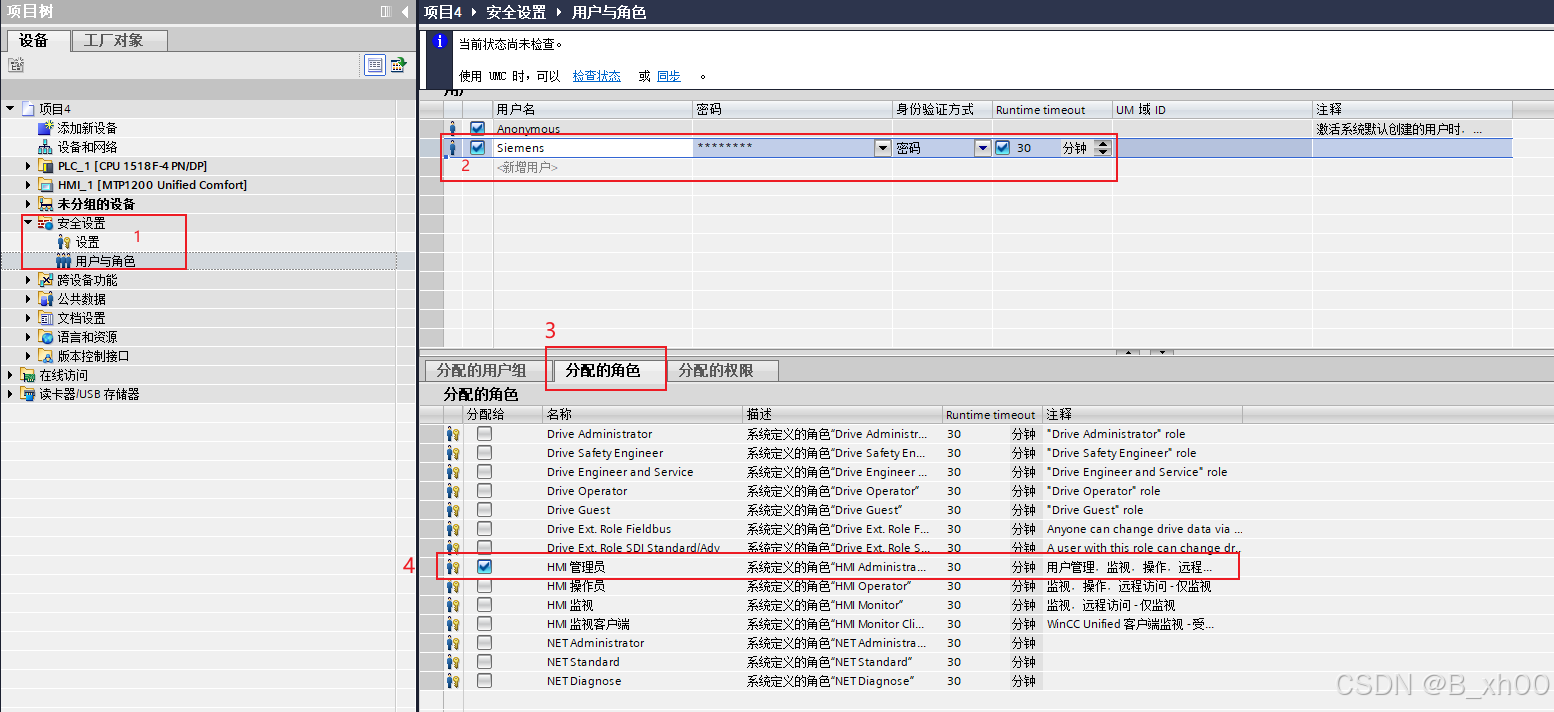

3.在用户与角色内创建一个用户管理角色，赋予HMI管理员的身份

账户：Siemens    密码：Siemens1234*

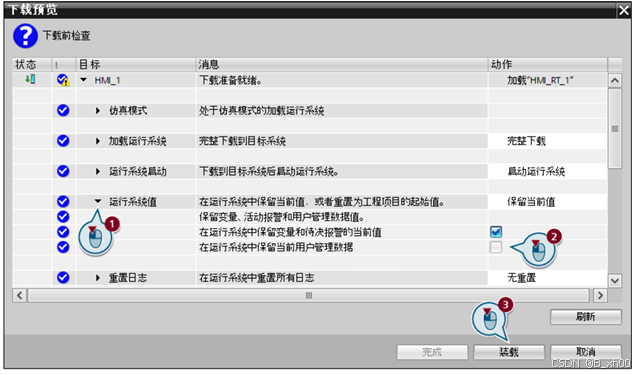

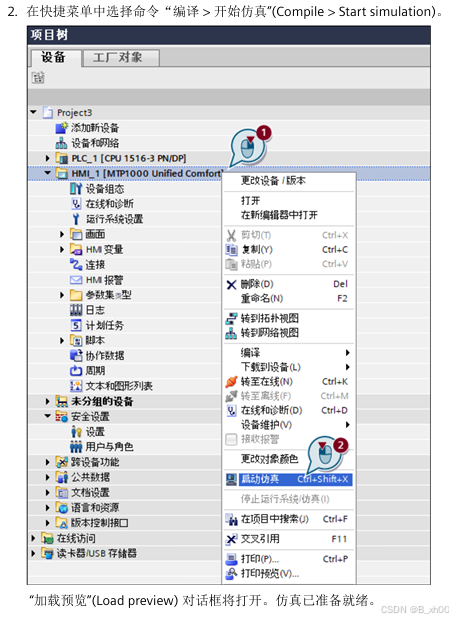

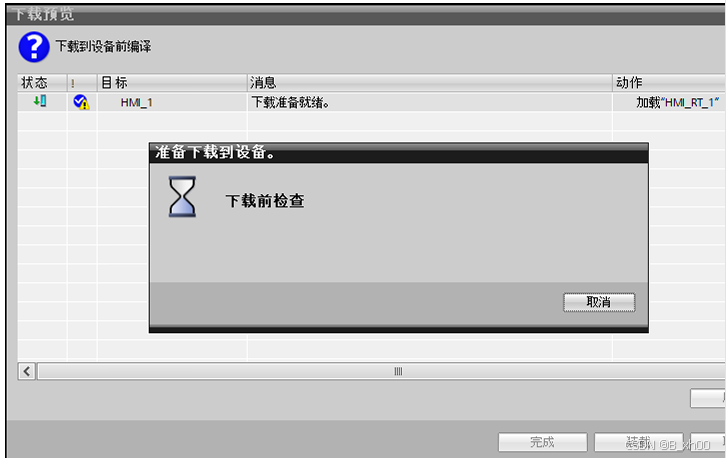

4.将PLC和HMI编译后，启动HMI仿真

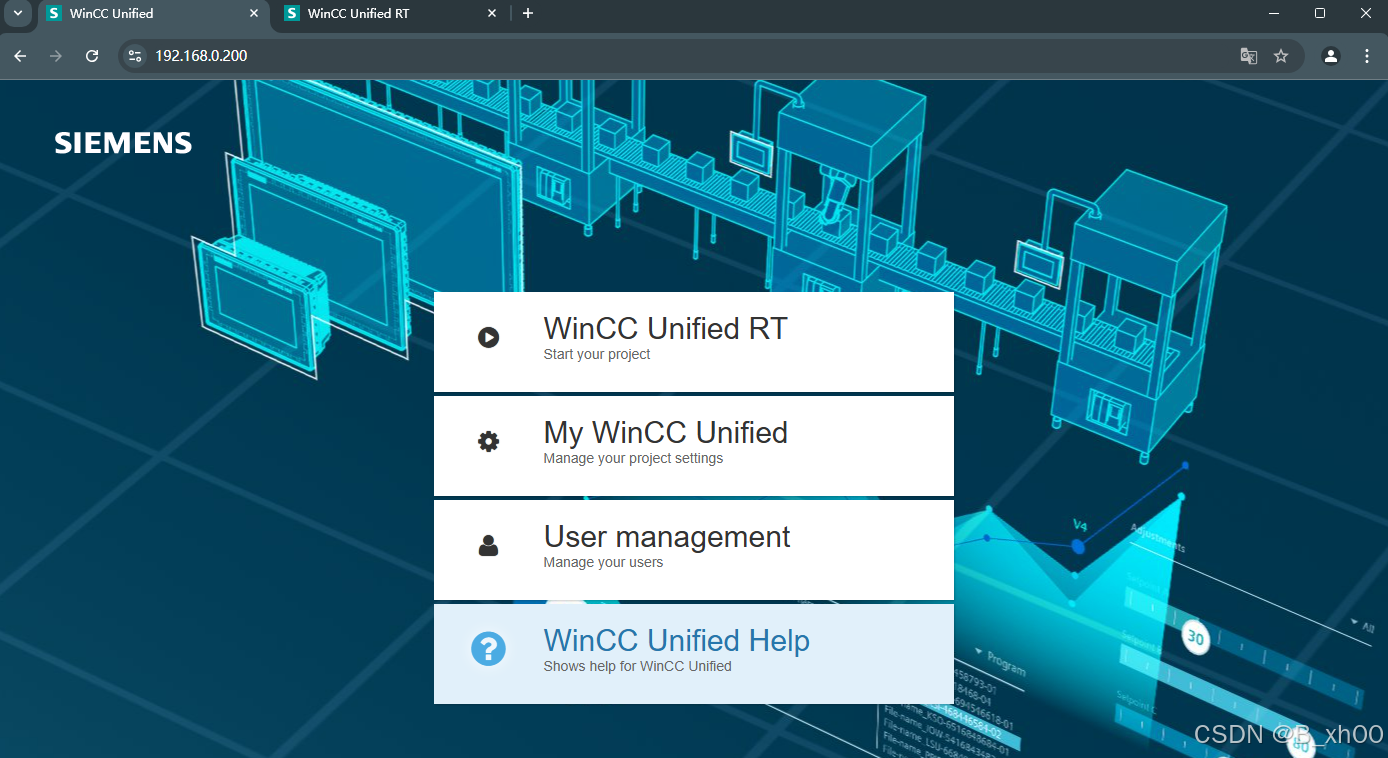

5.HMI下载完成后，启动谷歌浏览器或者微软Edge浏览器，在浏览器的 URL 栏中输入“https://127.0.0.1”，并按ENTER键 确认，出现以下画面

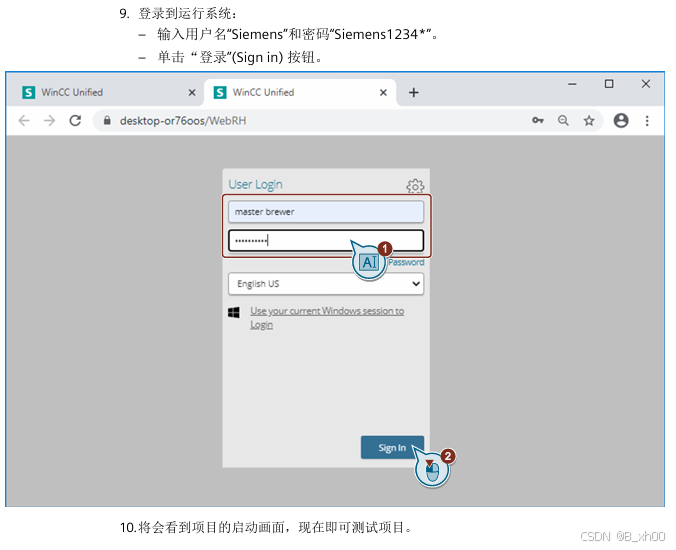

6.单击Wincc Unified RT ,输入账户和密码,登录成功即可进入画面仿真界面

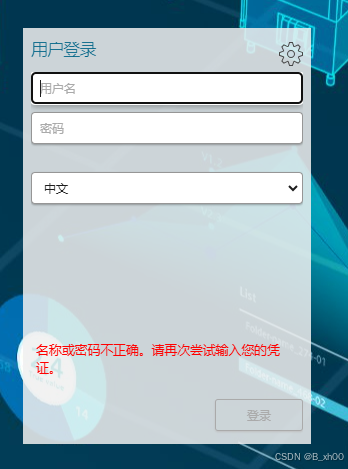

7.如若登录失败，显示账户或者密码不正确，如图

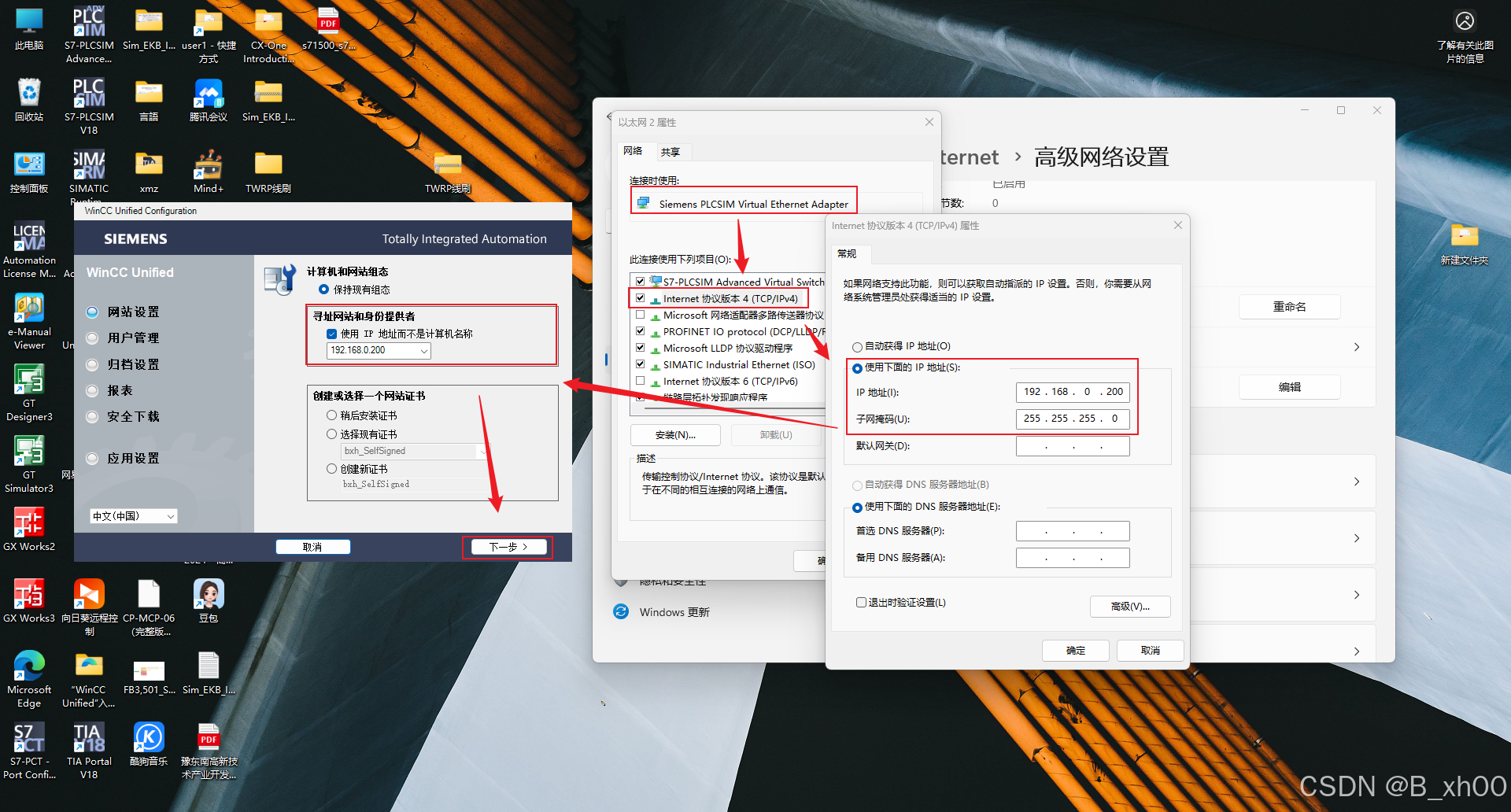

8.查看西门子仿真虚拟网卡的IPV4地址，保存并关闭博图项目，

打开Wincc Unified Configuration，IP地址修改虚拟网卡的IPV4，继续下一步

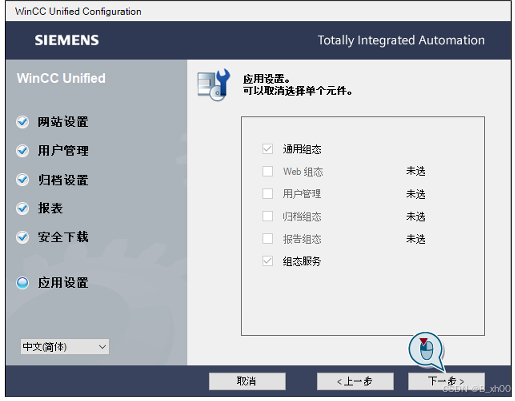

9.Wincc Unified Configuration后续其它选项全部默认点击下一步，最后提示是否注销用户以保存组态，选择是，计算机将注销当前用户，

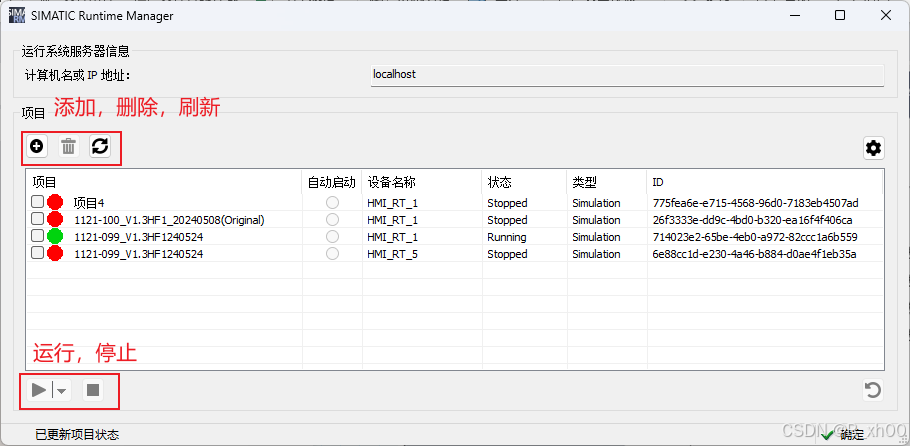

10.打开Wincc Runtime Manager查看已下载的HMI数据，即项目411.在Wincc Runtime Manager中，复制计算机名或者IP地址，打开浏览器，网址内输入

“https://localhost”

12.重复第5步以后的操作
