交换基础（笔记）

交换机

1. 交换机的启用过程

RAM：随机储存（当前配置）

ROM：只读存储（自检程序）

NVRM：非易失性存储（保存装置）

Flash：闪存（操作系统）

1. 交换机：二层基于MAC地址转发设备，依靠MAC地址进行数据的转发。
2. MAC地址表：3元素组成，VLAN ID ，MAC地址，端口编号
3. 路由器：交换机，网桥，集线器的区别
4. 交换机的分类：二层交换机和多层交换机
5. 二层交换机的工作方式：1.存储转发2.贯穿转发3.无分片状发
6. 基于MAC地址表进行数据转发
7. 交换机的基本功能：1.基于源MAC地址学习2.基于目标MAC地址转发3.数据过滤4.防止环路

组播数据帧MAC地址固定：01-00-5E 前25位固定，第25位为0

9.MAC地址16进制与2进制转换



VLAN：虚拟局域网

VLAN范围：1-4094

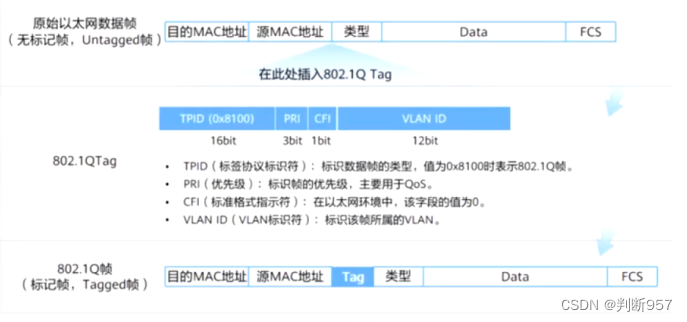

802.1Q封装：也称为dot1Q，对流量进行VLAN标记的

PVID：端口VLAN标识符，默认所有接口PVID为VLAN 1。

接口类型：Access  trunk  hybrid（混杂接口）  802.1Qtunnel

链路类型：access   trunk

Access：连接的是终端（PC  router  Firewall  服务器）

Trunk：中继接口，传递标签 标记 tag

华为所有接口存在两个列表：tagged-list（打标签列表）  untagged-list（移除标签列表）。

Access接口：访问接口  接入接口。

创建VLAN

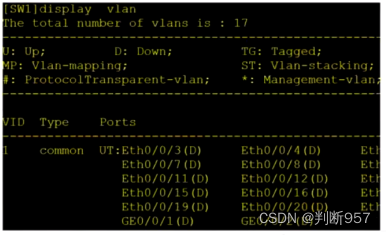

查看



设置接口类型为access并指定PVID

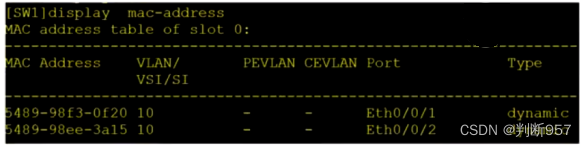

查看MAC地址表





默认MAC地址的老化时间为300s，华为中可以针对所有条目修改。

修改MAC地址条目老化时间:

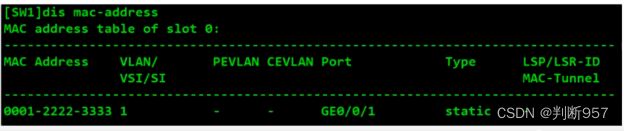

静态MAC地址条目



查看

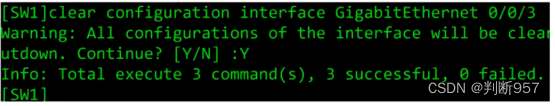

初始化接口所有配置



Trunk：中继协议，干道协议，使用一条物理链路传递多VLAN的流量

Trunk配置

修改trunk接口PVID

Hybrid：混杂接口，华为交换机默认模式（access+trunk），在链路中传递数据包可以有标签也可以没标签。

自定义打标签列表和移除标签列表

Hybrid连接主机的接口配置：（传出去的不能有标签）

Hybrid连接交换机的接口：（传出的要有标签）



查看接口打标签列表和移除标签列表

MUX VLAN：相当于思科中私有VLAN（PVLAN）

定义主从VLAN

从VLLAN分为：组VLAN和隔离VLAN

规则：主VLAN可以和所有的从VLAN通信，从VLAN之间不能通信，组VLAN之内可以通信，隔离VLAN之间不能通信。

1. 创建所有的VLAN（主从）：



1. 在主VLAN当中开启MUX-VLAN功能，同时关联自身所有的从VLAN（并且制定从VLAN的类型）：

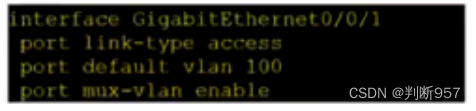

1. 接口划入VLAN之内：



查看：



针对某些接口设置端口隔离：

全局模式开启端口隔离功能：

接口启用端口隔离并指定相同的group ID（仅仅group ID的接口相互隔离；相当于将所有的接口划入同一VLAN）

查看
