华为 ---BFD与NQA配置

递归路由

NQA:  网络质量分析NQA（Network Quality Analysis）是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。NQA能够实时监视网络QoS，在网络发生故障时进行有效的故障诊断和定位。

BFD:（Bidirectional Forwarding Detection，双向转发检测）用于快速检测系统之间的发送和接收两个方向的通信故障，并在出现故障时通知上层应用。

使用命令：

[R]bfd           //:开启bfd
[R]bfd 1 bind peer-ip 100.1.1.2 source-ip 100.1.1.1 使用定期与peer-ip通信判断是否连通
[R-bfd-session-1]discriminator local 1        //:本地标识
[R-bfd-session-1]discriminator remote 2   //:对端标识
[R-bfd-session-1]commit         //:配置提交

[R]nqa test-instance 11 22     //:创建nqa检测实例   11为代表nqa管理的名字 /22该实例的名字
[R-nqa-11-22]test-type icmp        //:检测的方式是ICMP
[R-nqa-11-22]source-address ipv4 200.1.1.4    //:检测源ip地址
[R-nqa-11-22]destination-address ipv4 100.1.1.2    //:检测对端IP地址

[R-nqa-11-22]frequency 5                //:表示每轮的检测间隔
[R-nqa-11-22]probe-count 1     //:表示每轮检测几次
[R-nqa-11-22]start now           //:开始

一 项目实验配置：

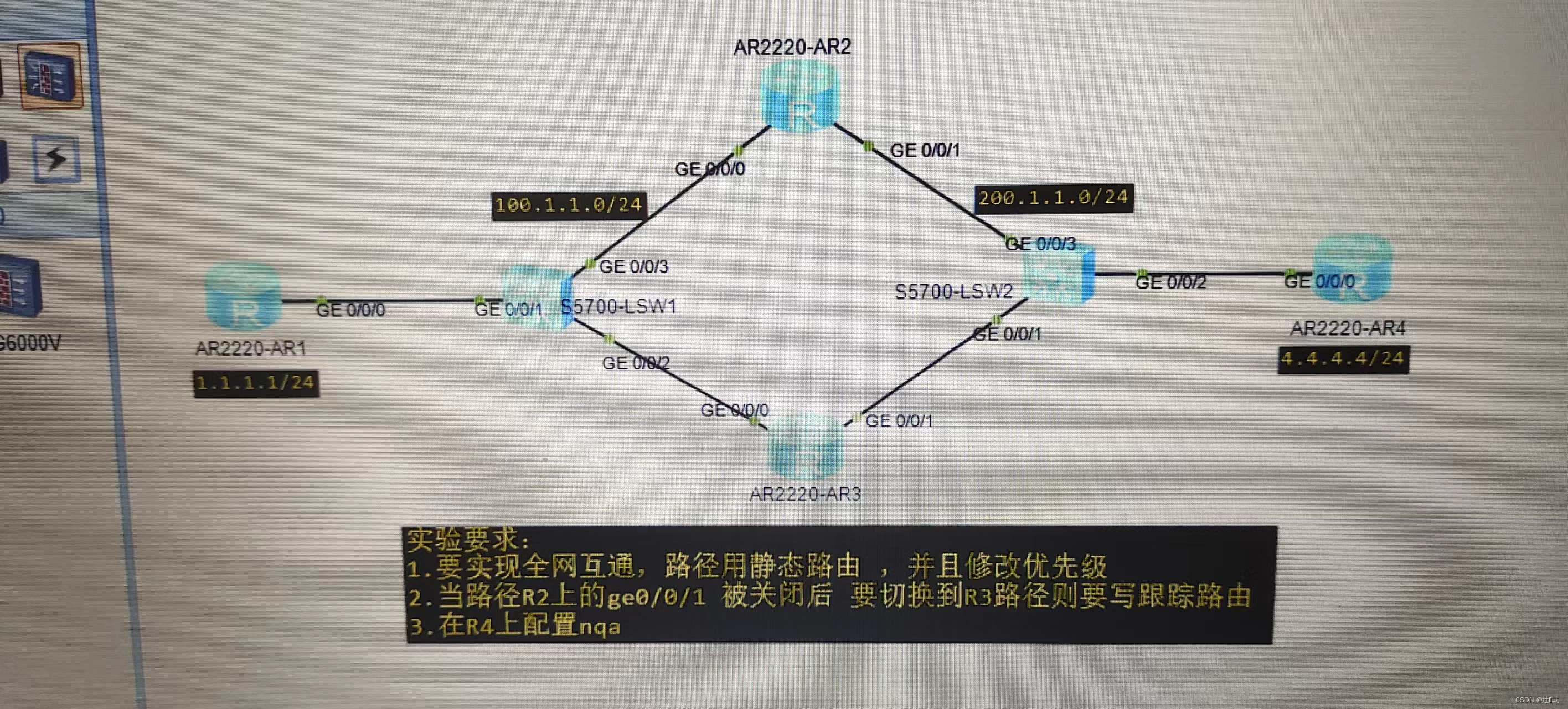

实验要求：
1.要实现全网互通，路径用静态路由 ，并且修改优先级
2.当路径R2上的ge0/0/1 被关闭后 要切换到R3路径则要写跟踪路由
3.在R4上配置nqa

实验思路：

1.配置设备的接口IP地址     路由互跳       实现网路互通

2.bfd会话建立 ，检测会话      数据抓包检测网路的数据通信

3.nqa配置 检测网路数据包数据通信

命令配置：

R1
<Huawei>sys
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.1.1.1 24
[R1]int lo0

[R1-LoopBack0]ip add 1.1.1.1 24
[R1]ip route-static 4.4.4.0 24 200.1.1.4
[R1]ip route-static 200.1.1.0 24 100.1.1.2
[R1]ip route-static 200.1.1.0 24 100.1.1.3 preference 100
[R1]ping -a 1.1.1.1 4.4.4.4

[R1]bfd
[R1]bfd 1 bind peer-ip 100.1.1.2 source-ip 100.1.1.1
[R1-bfd-session-1]discriminator local 1
[R1-bfd-session-1]discriminator  remote 2
[R1-bfd-session-1]commit
[R1-bfd-session-1]q
[R1]ip route-static 200.1.1.0 24 100.1.1.2 track bfd-session 1
[R1]ping -c 100 -a 1.1.1.1 4.4.4.4
R2
Huawei>u  t m
<Huawei>sys
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 100.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 200.1.1.2 24
[R2]ip route-static 1.1.1.0 24 100.1.1.1
[R2]ip route-static 4.4.4.0 24 200.1.1.4

[R2]bfd
[R2]bfd 1 bind peer-ip 100.1.1.1 source-ip 100.1.1.2
[R2-bfd-session-1]discriminator  local 2
[R2-bfd-session-1]discriminator  remote 1
[R2-bfd-session-1]commit
[R2-bfd-session-1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]shutdown

R3
uawei>u t m
<Huawei>sys
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 100.1.1.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 200.1.1.3 24
[R3-GigabitEthernet0/0/1]q

[R3]ip route-static 1.1.1.0 24 100.1.1.1
[R3]ip route-static 4.4.4.0 24 200.1.1.4
[R3]ping 1.1.1.1
[R3]ping 4.4.4.4
R4
Huawei>u t m
<Huawei>sys
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 200.1.1.4 24
[R4-GigabitEthernet0/0/0]int lo0
[R4-LoopBack0]ip add 4.4.4.4 24

[R4]ip route-static 1.1.1.0 24 100.1.1.1
[R4]ip route-static 100.1.1.0 24 200.1.1.2
[R4]ip route-static 100.1.1.0 24 200.1.1.3 preference 100

[R4]nqa test-instance 11 22
[R4-nqa-11-22]test-type icmp
[R4-nqa-11-22]source-address ipv4 200.1.1.4
[R4-nqa-11-22]destination-address ipv4 100.1.1.2
[R4-nqa-11-22]frequency 5
[R4-nqa-11-22]probe-count 1
[R4-nqa-11-22]start now
[R4-nqa-11-22]q
[R4]ip route-static 100.1.1.0 24 200.1.1.2 track nqa 11 22

二 项目实验目的：

了解bfd会话

了解nqa检测机制

使用bfd与nqa配置，观察设备之间的数据通信，了解数据包在设备之间的数据通信的变化。

三 项目实验总结：

 当BFD状态检测为UP时，静态路由能正常工作\n当BFD状态检测为Down时，静态路由会立即失效，备份路由进行浮现

NQA可以检测监视网路性能，在网路发生故障时进行故障诊断和定位。
