华为nqa和bfd实际应用配置案例

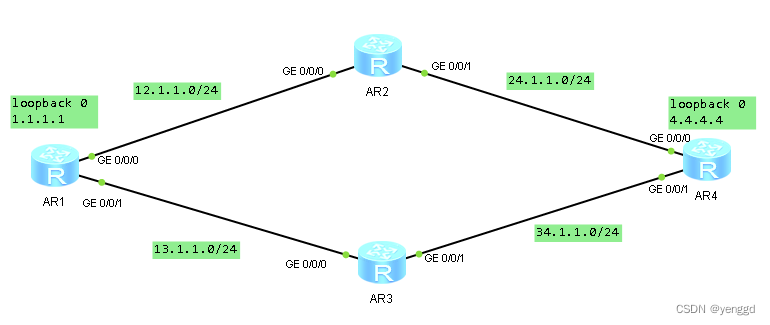

nqa是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。如图1所示，接口备份与NQA联动功能配置相对简单，只需在本端RouterA上配置NQA测试例，并在RouterA的备份接口上配置接口备份与NQA联动，即可实现对主链路连通状态的实时检测和主备链路的切换。当NQA检测到主链路状态良好时，由主链路承担业务传输；当NQA检测到主链路不可达或链路质量较差时，通知RouterA启用备份接口，由备份链路临时承担业务传输；当NQA检测到原先故障的主链路恢复正常时，业务会重新切换到主链路。

AR1：
[Huawei]dis current-configuration
[V200R003C00]

firewall zone Local
priority 15

interface GigabitEthernet0/0/0
ip address 12.1.1.1 255.255.255.0

interface GigabitEthernet0/0/1
ip address 13.1.1.1 255.255.255.0

interface GigabitEthernet0/0/2

interface NULL0

interface LoopBack0
ip address 1.1.1.1 255.255.255.0

ip route-static 4.4.4.0 255.255.255.0 13.1.1.3 preference 100
ip route-static 4.4.4.0 255.255.255.0 GigabitEthernet0/0/0 12.1.1.2 track nqa ad
min icmp
ip route-static 24.1.1.0 255.255.255.0 12.1.1.2
ip route-static 34.1.1.0 255.255.255.0 13.1.1.2

nqa test-instance admin icmp //配置管理名为admin ，测试实施名称为icmp的NQA测试例
test-type icmp //配置测试例类型为ICMP
destination-address ipv4 192.168.3.1 //配置NQA测试例的目的地址为192.168.3.1
frequency 10 //配置NQA测试例两次测试之间间隔10秒
probe-count 2 //配置NQA测试例的测试探针数目为2
start now //立即开始执行当前的NQA测试例

return

AR2:
dis cu
dis current-configuration
[V200R003C00]

interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0

interface GigabitEthernet0/0/1
ip address 24.1.1.2 255.255.255.0

interface GigabitEthernet0/0/2

interface NULL0

ip route-static 1.1.1.0 255.255.255.0 12.1.1.1
ip route-static 4.4.4.0 255.255.255.0 24.1.1.4

return

AR3：

interface GigabitEthernet0/0/0
ip address 13.1.1.3 255.255.255.0

interface GigabitEthernet0/0/1
ip address 34.1.1.3 255.255.255.0

interface GigabitEthernet0/0/2

interface NULL0

ip route-static 1.1.1.0 255.255.255.0 13.1.1.1
ip route-static 4.4.4.0 255.255.255.0 34.1.1.4

user-interface con 0
authentication-mode password
user-interface vty 0 4
user-interface vty 16 20

wlan ac

return

AR4：

interface GigabitEthernet0/0/0
ip address 24.1.1.4 255.255.255.0

interface GigabitEthernet0/0/1
ip address 34.1.1.4 255.255.255.0

interface GigabitEthernet0/0/2

interface NULL0

interface LoopBack0
ip address 4.4.4.4 255.255.255.0

ip route-static 1.1.1.0 255.255.255.0 24.1.1.2
ip route-static 1.1.1.0 255.255.255.0 34.1.1.3
ip route-static 12.1.1.0 255.255.255.0 24.1.1.2
ip route-static 13.1.1.0 255.255.255.0 34.1.1.3

return

在RouterA上执行命令display nqa results test-instance admin icmp查看NQA测试结果，其中可以看到“Lost packet ratio: 0 %”，这说明链路状态完好。然后执行命令display ip routing-table查看路由表，可以看到到目的网段4.4.4.0/24，下一条为12.1.1.2的静态路由存在于路由表中，而配置的优先级为100的静态路由不存在与路由表中。

在RouterB的两个接口的任一接口视图下执行命令shutdown，来模拟链路出现故障。然后在RouterA上执行命令display nqa results test-instance admin icmp，查看NQA测试结果，其中可以看到“Completion:failed”和“Lost packet ratio: 100 %”，这说明检测到链路出现故障。接着执行命令display ip routing-table查看路由表，可以看到之前到目的网段4.4.4.0/24，下一条为13.1.1.3的静态路由被优先级为100的静态路由在路由表中所取代。

---

BFD发包原理：有直连单跳建立和跨跳建立，
直连接单跳建立不可以跨越三层设备，配置参数有interface时就是直接单跳建立，因为单跳只能本广播域内传包。
跨越多个设备建立，配置 时不能添加interface关键词，peer-ip 建立

单跳案例：
bfd ar2 bind peer-ip 1.1.1.1 interface g0/0/0
bfd ar1 bind peer-ip 2.2.2.2. interface g0/0/0

BFD建立会议有2种，
一种是静态建立，要手动配置参数和标识符等，比较麻烦
一种是动态建立，自动学习
动态建立案例：
bfd ar3 bind peer-ip 3.3.3.3 interface g0/0/0 source-ip 1.1.1.1 auto
对端：
bfd ar1 bind peer-ip 1.1.1.1 interface g0/0/0 source-ip 3.3.3.3 auto

BFD单臂回声(可以代替nqa放在出口外线检测对端isp外线ip是否断掉)(这种模式就是单跳模式)：
单臂回声配置 ：
bfd isp bind peer-ip 1.1.1.1 interface g0/0/0 one-arm-echo
descriminator local 1
detect-multiplier 4 //来回共8秒收不到就down
min-echo-rx-interval 2000 //报文发送间隔
