matplotlib绘制其余图形（1）

一、散点图

（1）使用scatter函数进行绘制

x_3 = [11,17,16,11,12,11,12,6,6,7,8,9,12,15,14,17,18,21,16,17,20,14,15,15,15,19,21,22,22,30,22]
x_10 = []
y_3 = range(1,31)
plt.scatter(x_3,y_3)    # scatter绘制散点图

绘制出来的图像效果如下：

经过一定修饰后，最终代码如下：

from matplotlib import pyplot as plt
import matplotlib
font = {
    'family' : 'MicroSoft YaHei',
    'size' : 12
}
matplotlib.rc("font",**font)    # 设置中文字体
y_3 = [11,17,16,11,12,11,12,6,6,7,8,9,12,15,14,17,18,21,16,17,20,14,15,15,15,19,21,22,22,30,22]
y_10 = [26,26,28,19,21,17,16,19,18,20,20,19,22,23,17,20,21,20,22,15,11,15,5,13,17,10,11,12,13,15,16]
x_3 = range(1,32)
x_10 = range(51,82)
plt.figure(figsize=(20,8),dpi=80) # 指定图像大小、清晰度
plt.scatter(x_3,y_3,label = "3月份")    # scatter绘制散点图，label属性用于添加图例
plt.scatter(x_10,y_10,label = "10月份")
_x = list(x_3) + list(x_10) # 31天 + 31天，2个集合进行拼接
_xtick_label = ["3月{}日".format(i) for i in x_3]
_xtick_label += ["10月{}日".format(i - 50) for i in x_10] # i的实际值为51-81，减去50为日期
plt.xticks(_x[::3],_xtick_label[::3],rotation=270) # 步长为3，将x轴的符号旋转270度
plt.legend() # 与label属性共同使用，增添图例
plt.xlabel("时间")    # 为x、y轴添加信息，为标题添加信息
plt.ylabel("温度")
plt.title("标题")
plt.show()

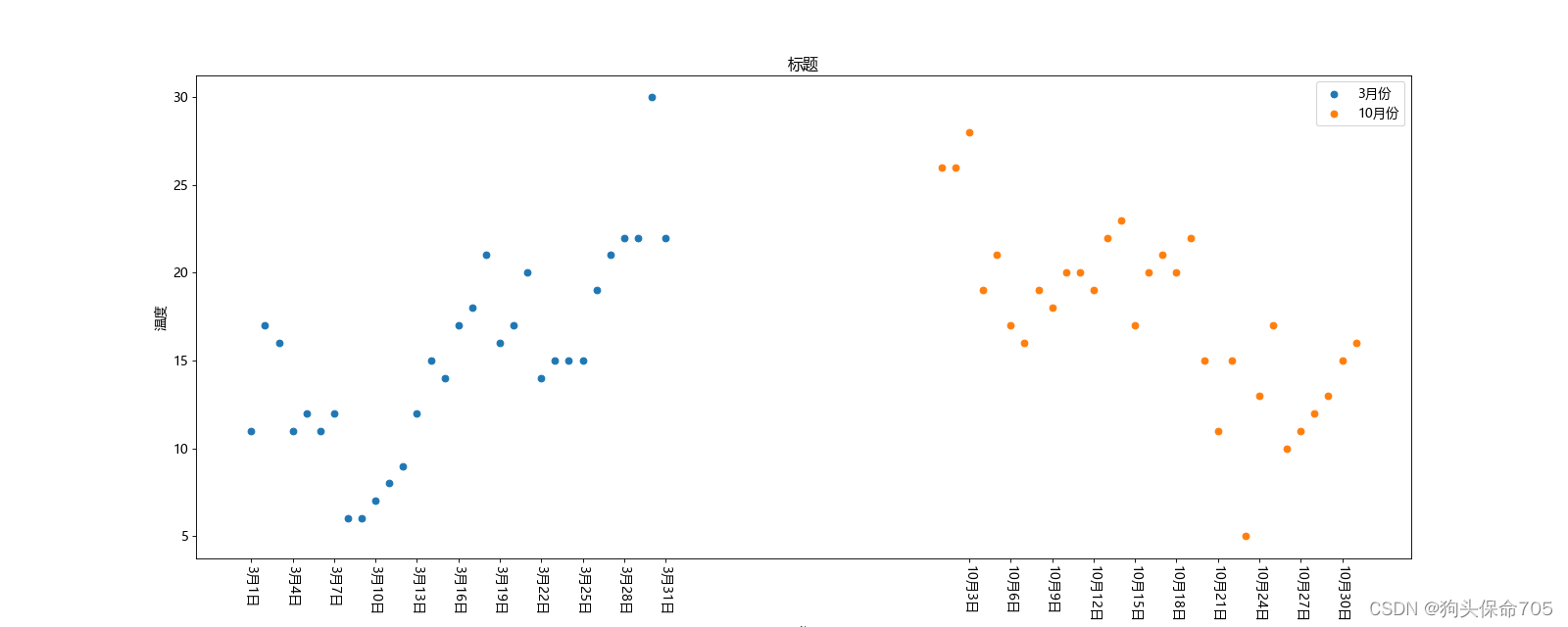

绘制出来的图像如下：

二、条形图

（1）单次条形图的绘制

使用函数bar来进行绘制，代码如下：

a = ["战狼2","速度与激情8","功夫瑜伽","西游伏妖篇","变形金刚5: 最后的骑士","摔跤吧! 爸爸","加勒比海盗5"]
b=[56.01,26,94,17.53,16,49,15]
plt.bar(range(len(a)),b) # 使用bar函数绘制，由于参数不能直接为字符串，因此传入从0-6的数字
plt.show()

生成的图像如下：

上面的图像有一个问题，就是x轴对应的刻度是数字，不是对应的信息，可以使用xticks为数字绑定指定的信息。

代码如下：

plt.figure(figsize=(20,18),dpi=80)
plt.bar(range(len(a)),b) # 使用bar函数绘制，由于参数不能直接为字符串，因此传入从0-6的数字
plt.xticks(range(len(a)),a,rotation=90)

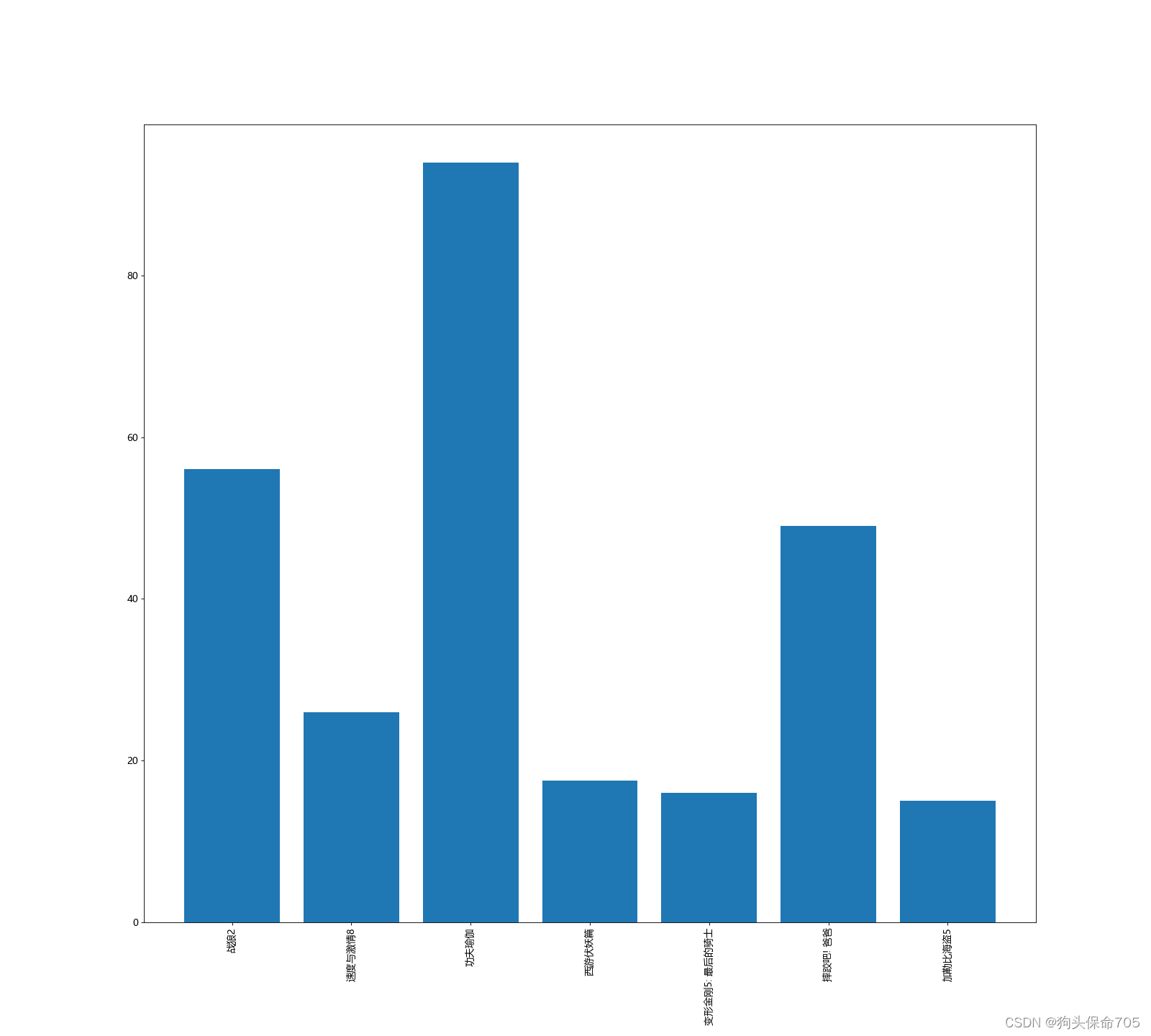

绘制的图形如下：

（2）绘制横着的条形图

使用函数barh进行绘制

plt.barh(range(len(a)),b,height=0.3) # 使用barh函数绘制横着的条形图，其中第2个参数为宽度，第3个参数为高度
plt.yticks(range(len(a)),a)

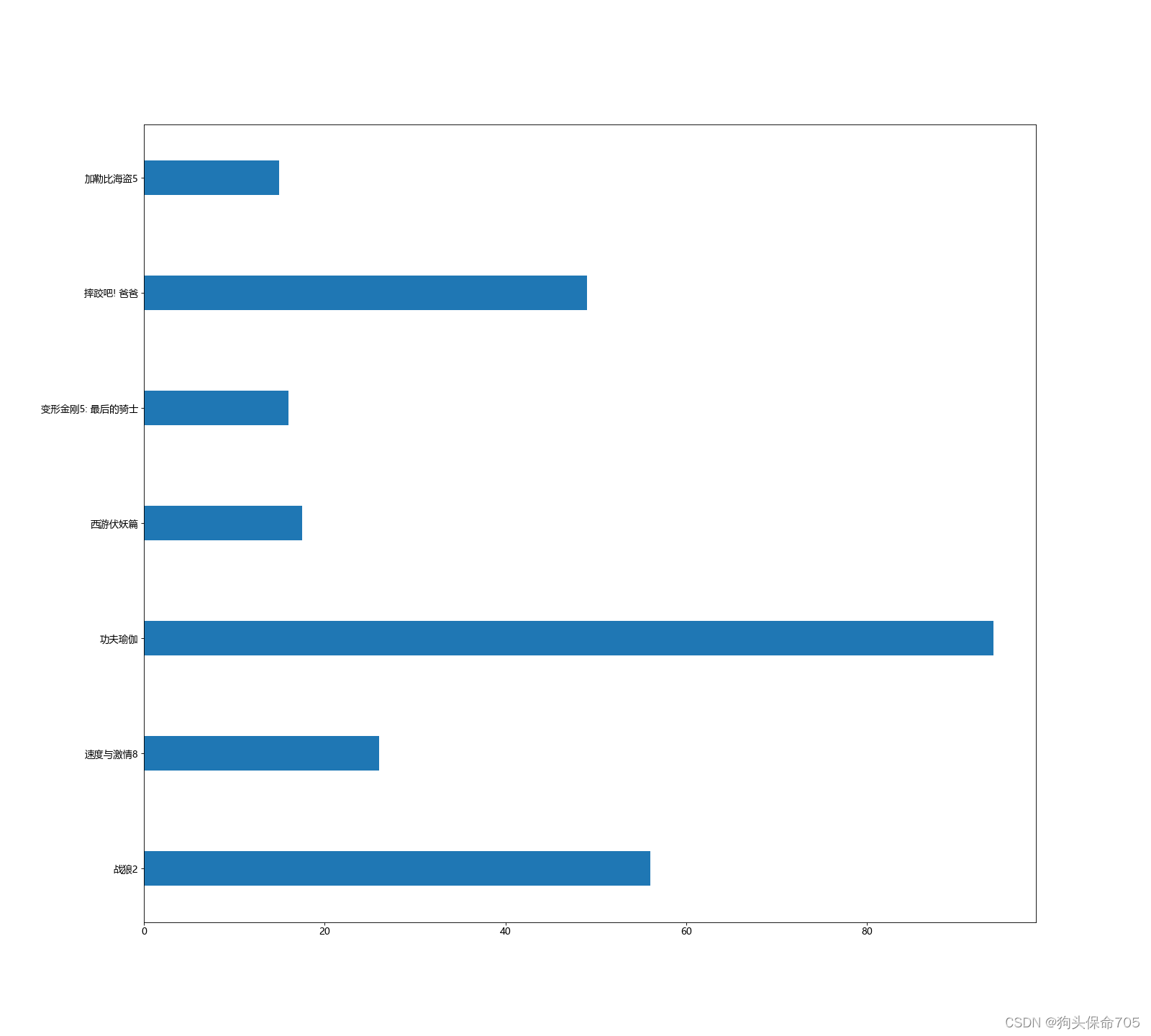

绘制的图形如下：
