实验6： 8-3(优先权)编码器

实验目的：

使用基础逻辑门电路实现一个8线路（输入）至3线路（输出）的8-3优先编码器。其中，输入信号从I0至I7为高电平有效，可以视作数字0至数字7的指示位。

输出信号为二进制编码结果，编码的最高位为O0，最低位为O2。

实验原理：

基本的编码器是多输入，多输出，并且输入多于输出。

先来谈谈8-3编码器：

8-3编码器是将8个不同的输入信号转换成不同的3位二进制编码。它将8个输入信号（由0至7）转换为3位二进制编码。这种编码器在数字电路中被广泛应用，例如处理器地址转换、存储器地址选择和计数器等领域。

知道了什么是8-3编码器后，我们来看8-3优先权编码器

8-3优先权编码器是一个能够将8个输入信号进行编码，并根据优先级生成3位输出的电路。它可以根据输入信号的优先级，将其中优先级最高的输入转换成对应的三位编码。如果同时有多个输入信号被激活，那么只有优先级最高的信号会被编码器编码。这种编码器通常被用在状况监测、中断控制等场合。

此处我们取I0-I7优先级递减。

实验步骤：

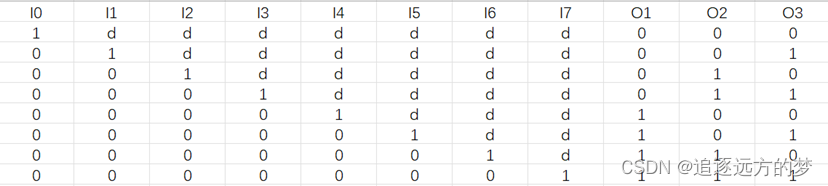

1.分析实验目的，并做出真值表：

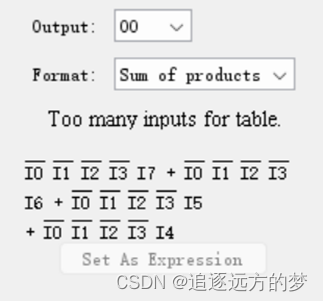

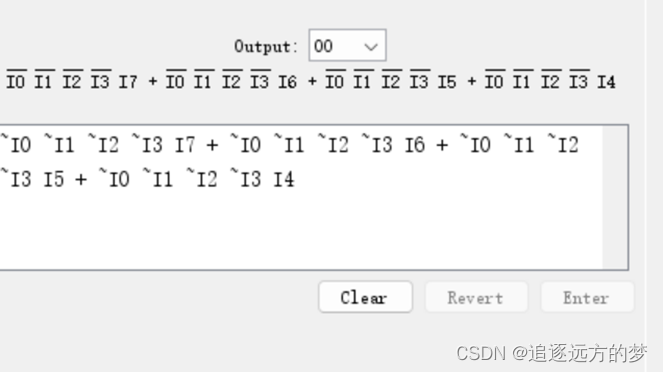

2.写出函数表达式：

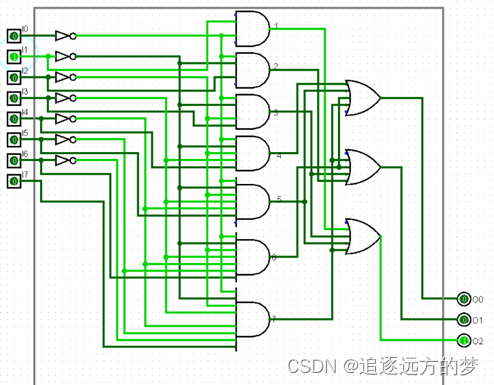

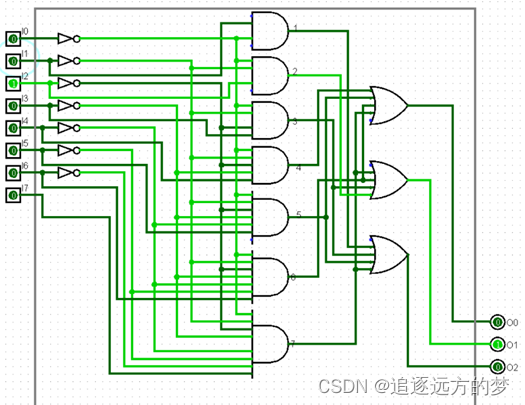

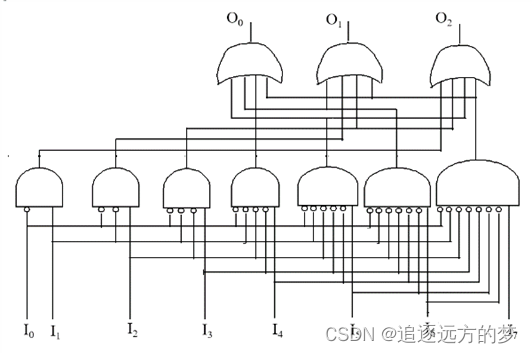

3.根据相关函数做出电路

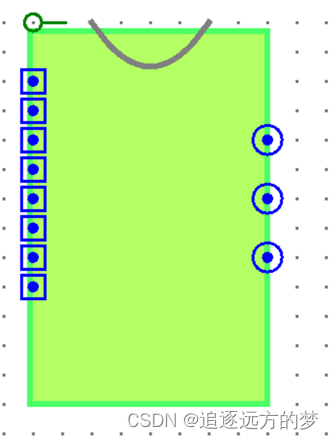

4.进一步封装：

测试结果：

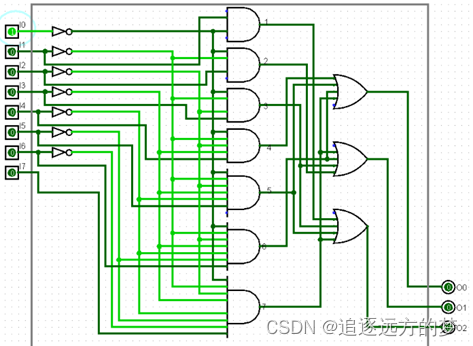

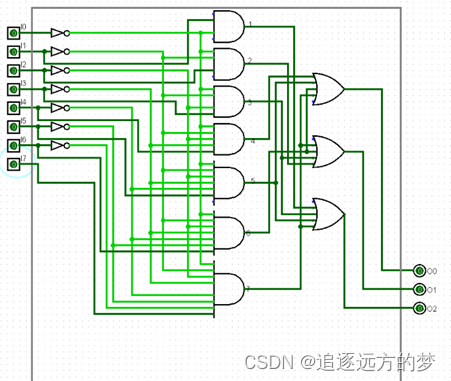

初始状态，左侧I0取1，其余都为0，发现输出为000

然后将输出改为I1是1，I0是0，其余可以任取，输出变为001

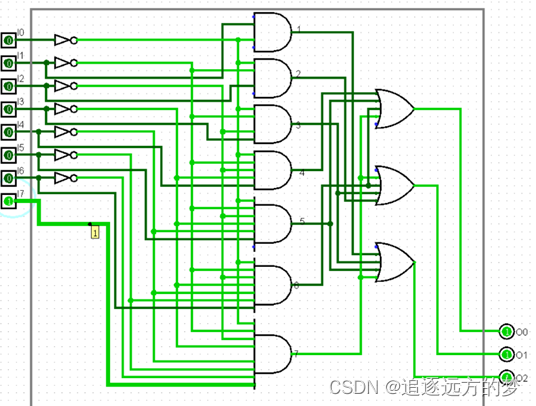

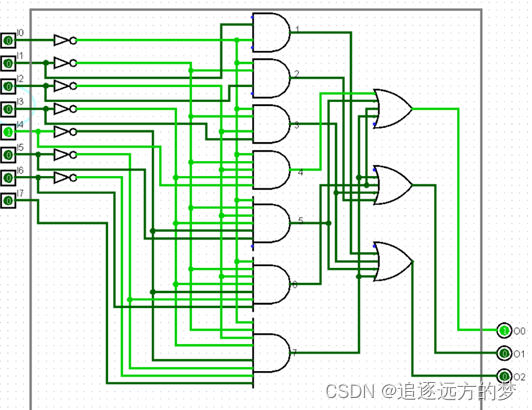

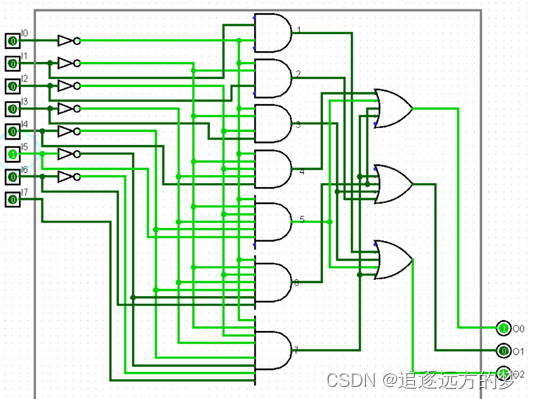

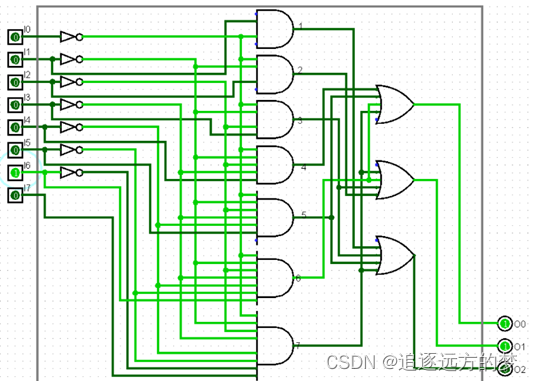

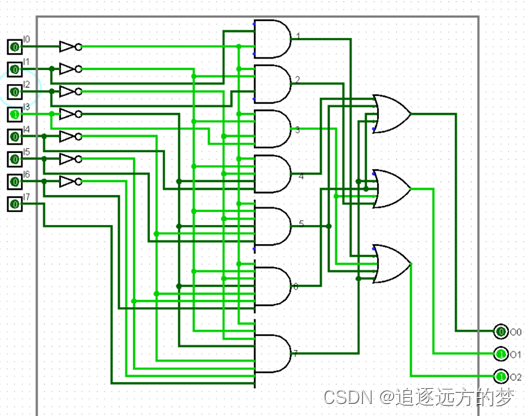

以此类推，可得如下结果

经测试，电路实现正确。

总结与思考：

通过实验，我们验证了8-3优先权编码器的工作原理，并掌握了其优先级编码和输出码的格式。在测试中，我们发现只有优先级最高的开关能够激活编码器，并生成与其对应的编码输出。同时，我们也发现每个开关的优先级和编码输出的规律并不相同，需要根据实际情况进行选择。

总的来说，8-3优先权编码器是一种常见的数字电路，可以根据输入信号的优先级，将其中优先级最高的信号编码成对应的三位编码。它适用于处理器的中断控制、存储器地址选择和计数器等领域。在实际应用中，我们需要根据实际情况选择合适的优先级和编码输出，实现更好的控制与管理。
