1.优先编码器
1.1定义
为了防止多条线信号同时有效，规定只对序号最高的有效信号线进行编码，相当于该线的优先级别最高，称为优先编码器。
2.例子

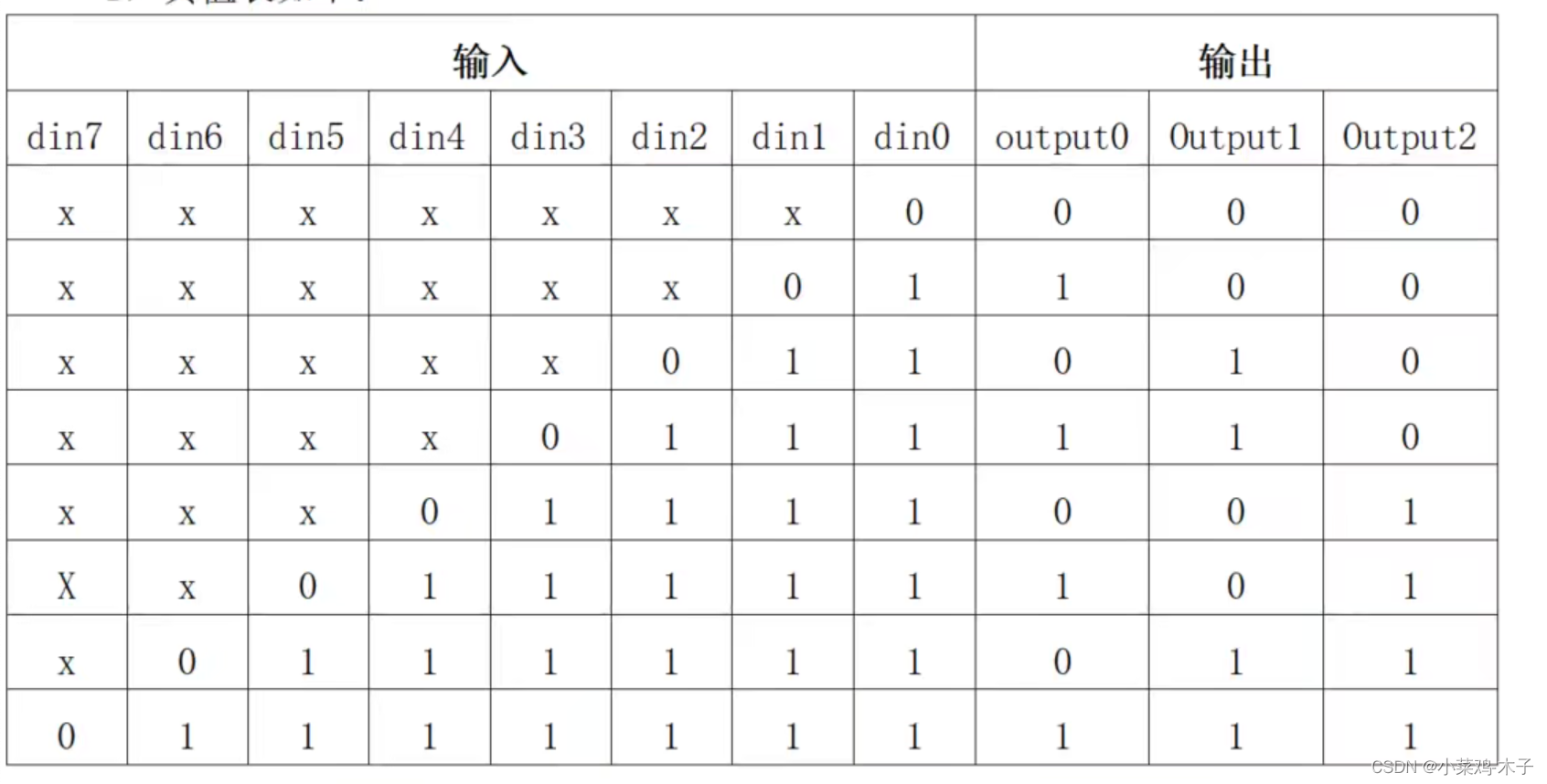

真值表如下：
请添加图片描述

设计代码：

module encoder8_3(
input [7:0] din,
output reg  [2:0] out);

	always@(*) begin
		casex(din)
			8'bx0: out=3'b000;
			8'bx01:out=3'b001;
			8'bx011:out=3'b010;
			8'bx0111:out=3'b011;
			8'bx01111:out=3'b100;
			8'bx011111:out=3'b101;
			8'bx0111111:out=3'b110;
			8'b0111_1111:out=3'b111;
		endcase
	end



endmodule

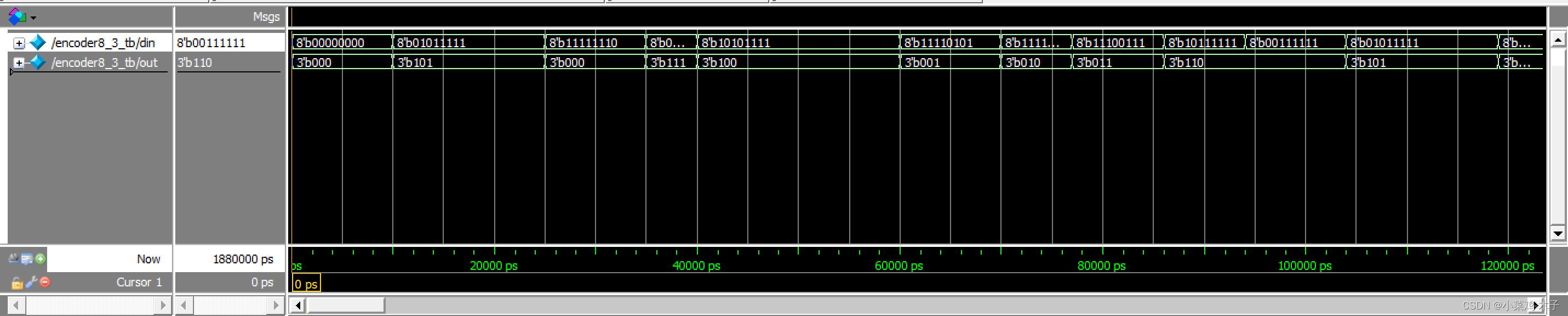

testbench：

`timescale 1ns/1ns
module encoder8_3_tb;
	reg [7:0] din;

	wire [2:0]out;

	initial begin
		din=0;
	repeat (20) begin
		#10 din=8'b0101_1111;
		#15 din=8'b1111_1110;
		#10 din=8'b0111_1111;
		#5  din=8'b1010_1111;
		#20 din=8'b1111_0101;
		#10 din=8'b1111_1011;
		#7  din=8'b1110_0111;
		#9  din=8'b1011_1111;
		#8  din=8'b0011_1111;
	end
	end
	encoder8_3 u1( din,out);

	endmodule
