4 高频谐振功放

已于 2024-06-21 15:59:36 修改
阅读量386 收藏 1
点赞数 16
分类专栏： 高频电子线路 文章标签： 学习
于 2024-06-17 20:58:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_73483158/article/details/139725452
版权

目录

基本电路原理

高频谐振功放vs.高频谐振小放

高频谐振功放vs.低频功放

功率与效率

计算

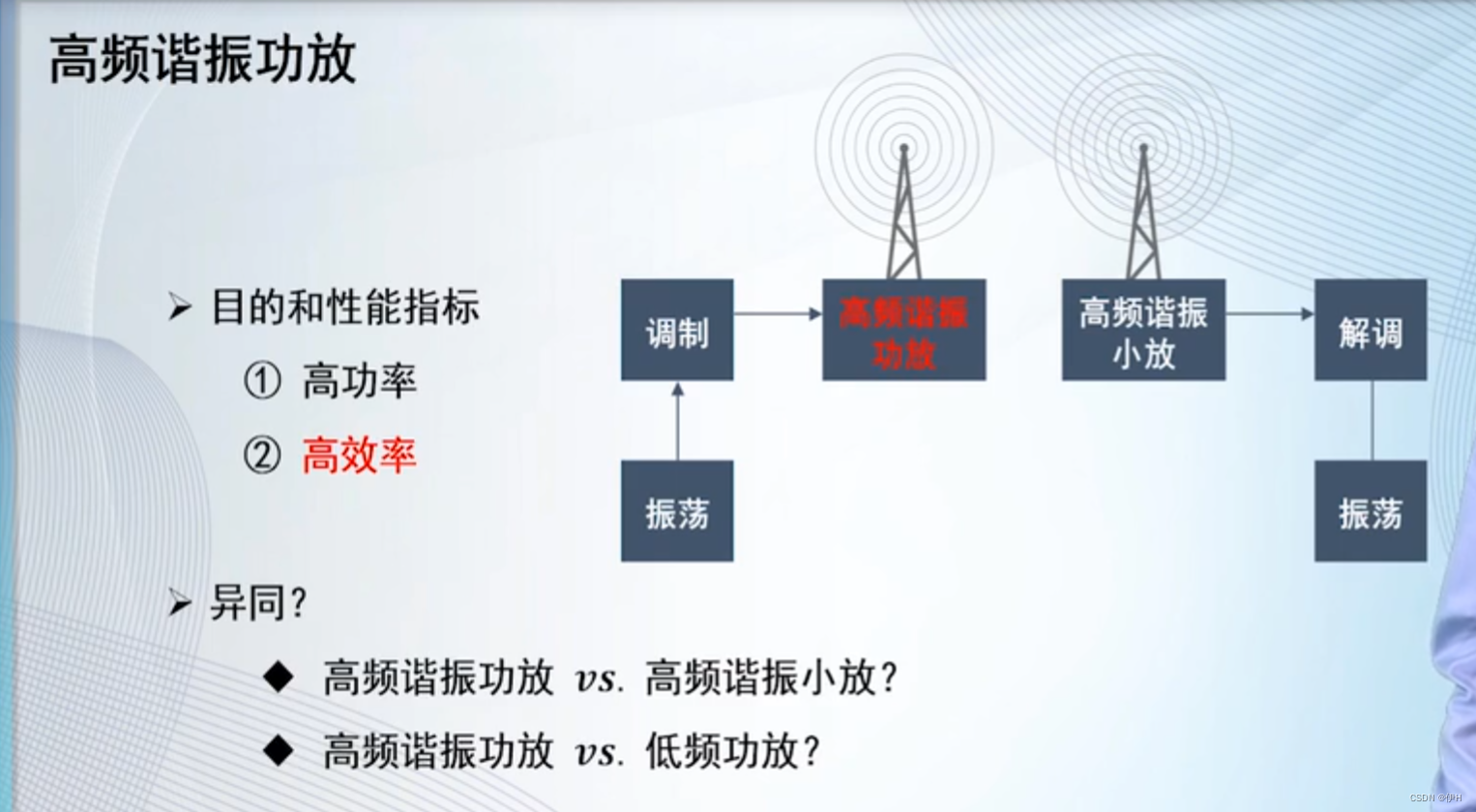

基本电路原理

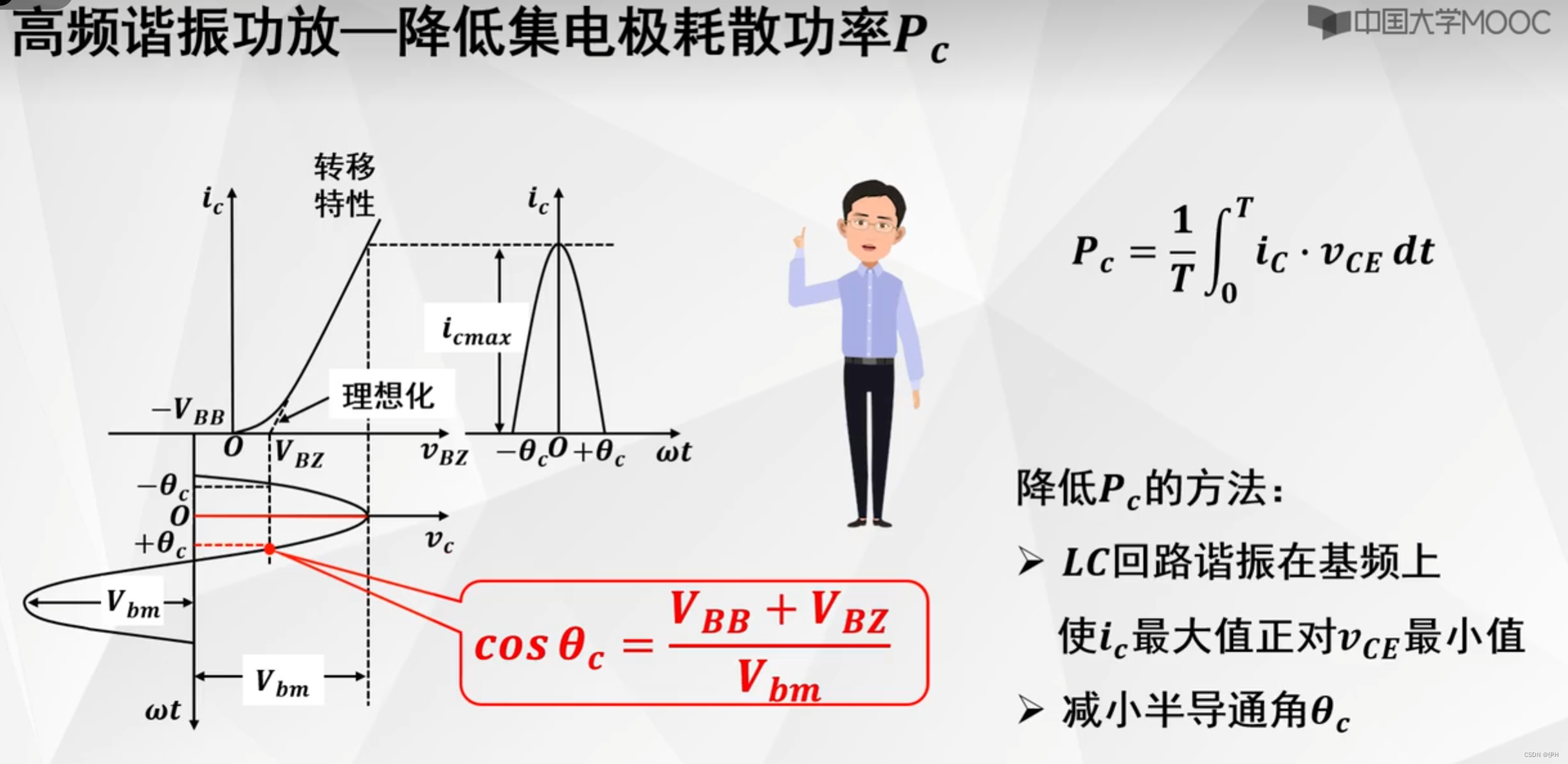

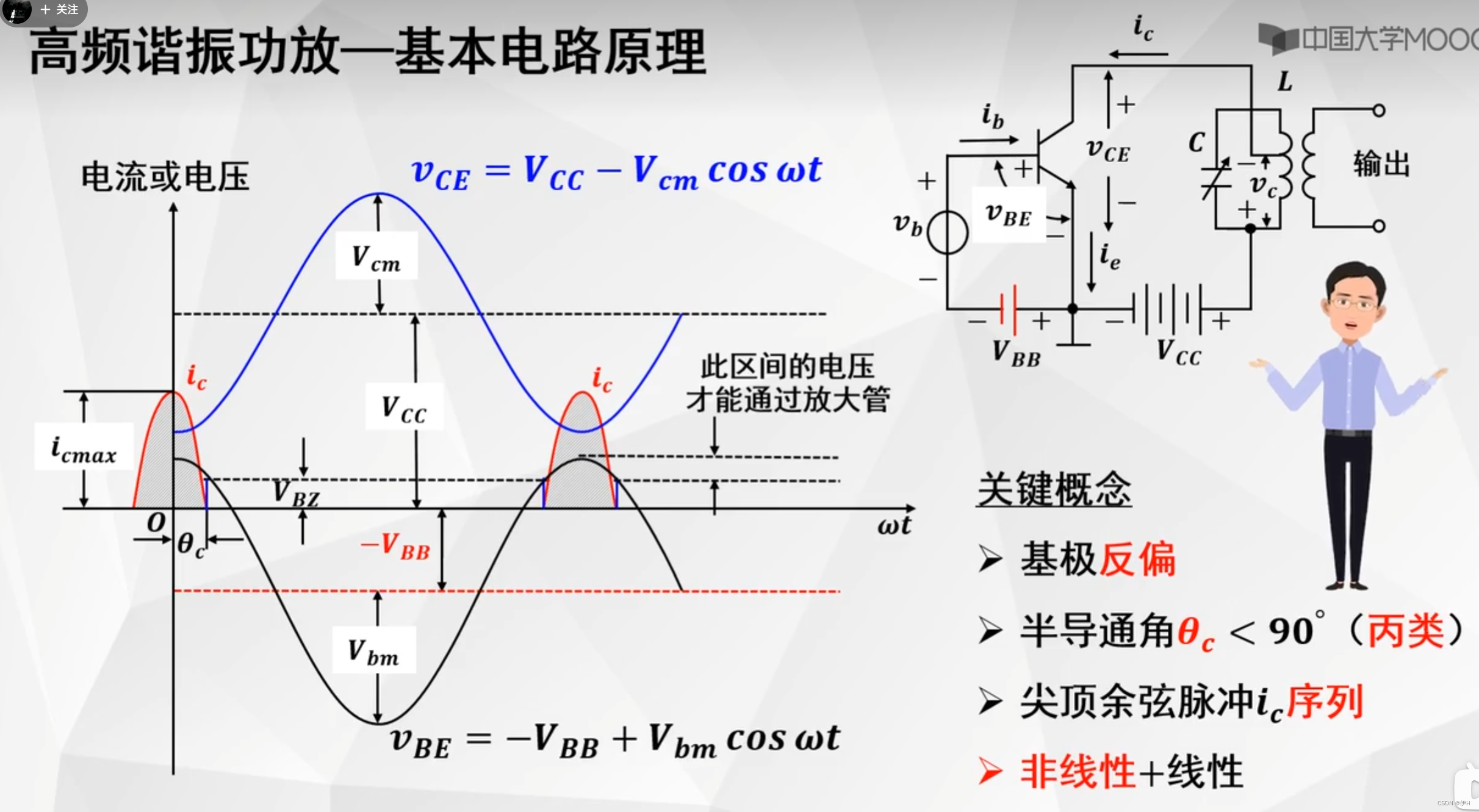

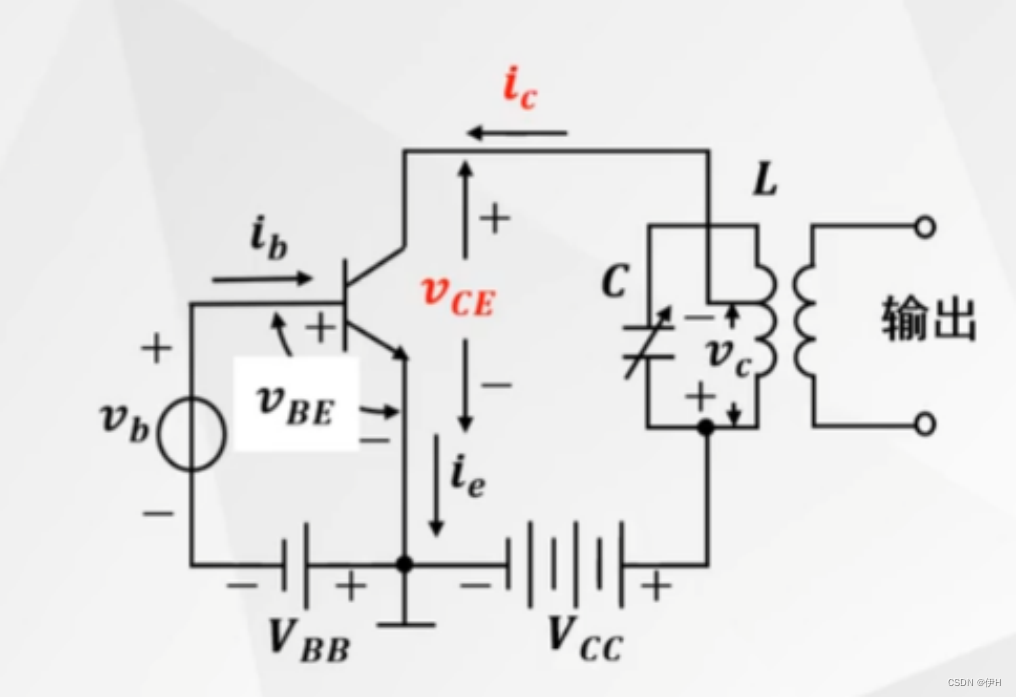

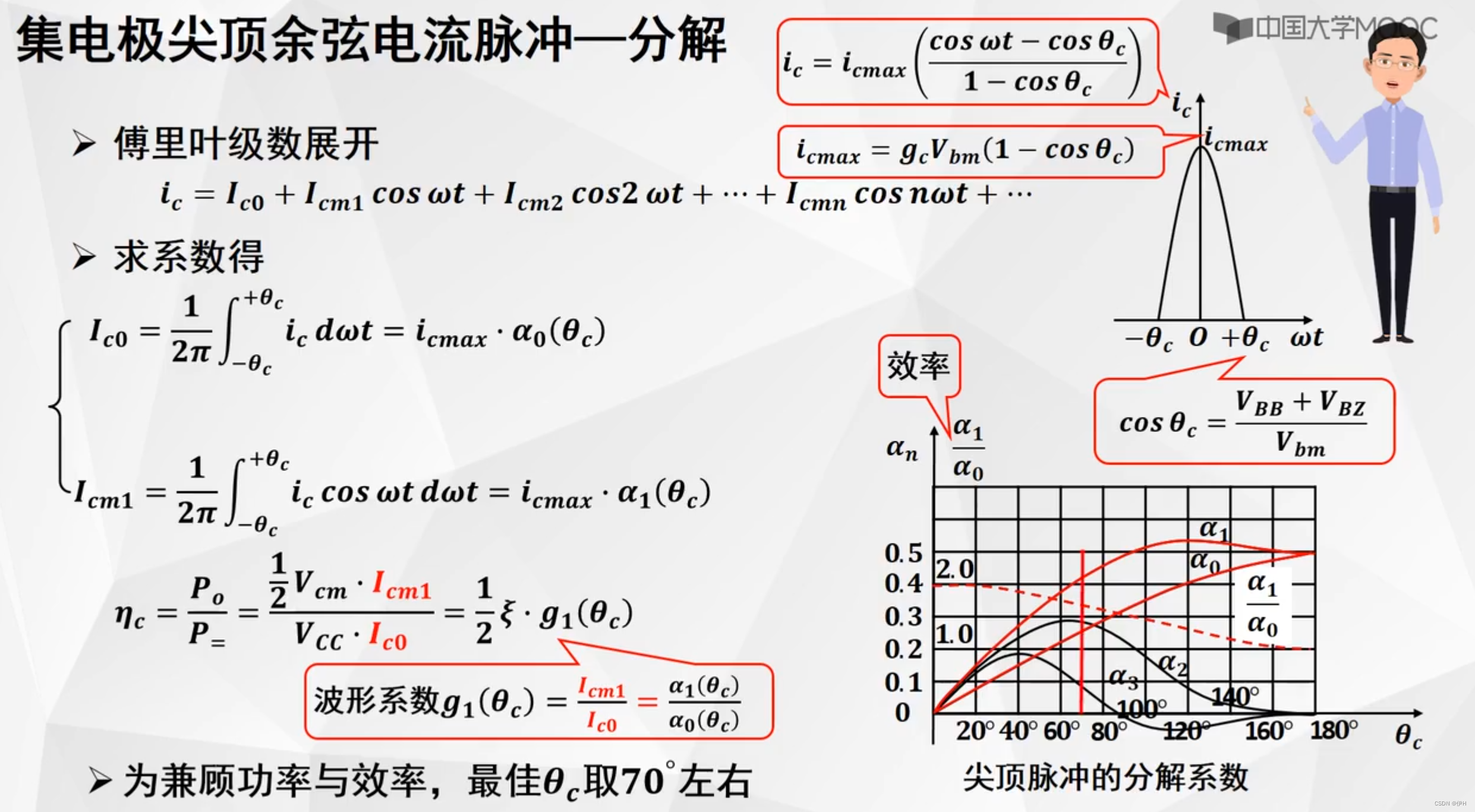

由于加了VBB，基极反偏，拉低了输入信号的直流偏量（如下图中-VBB）,加上三极管截至电压VBE的存在，只有一部分信号可通过三极管被放大，放大后的信号如图中（ic）。

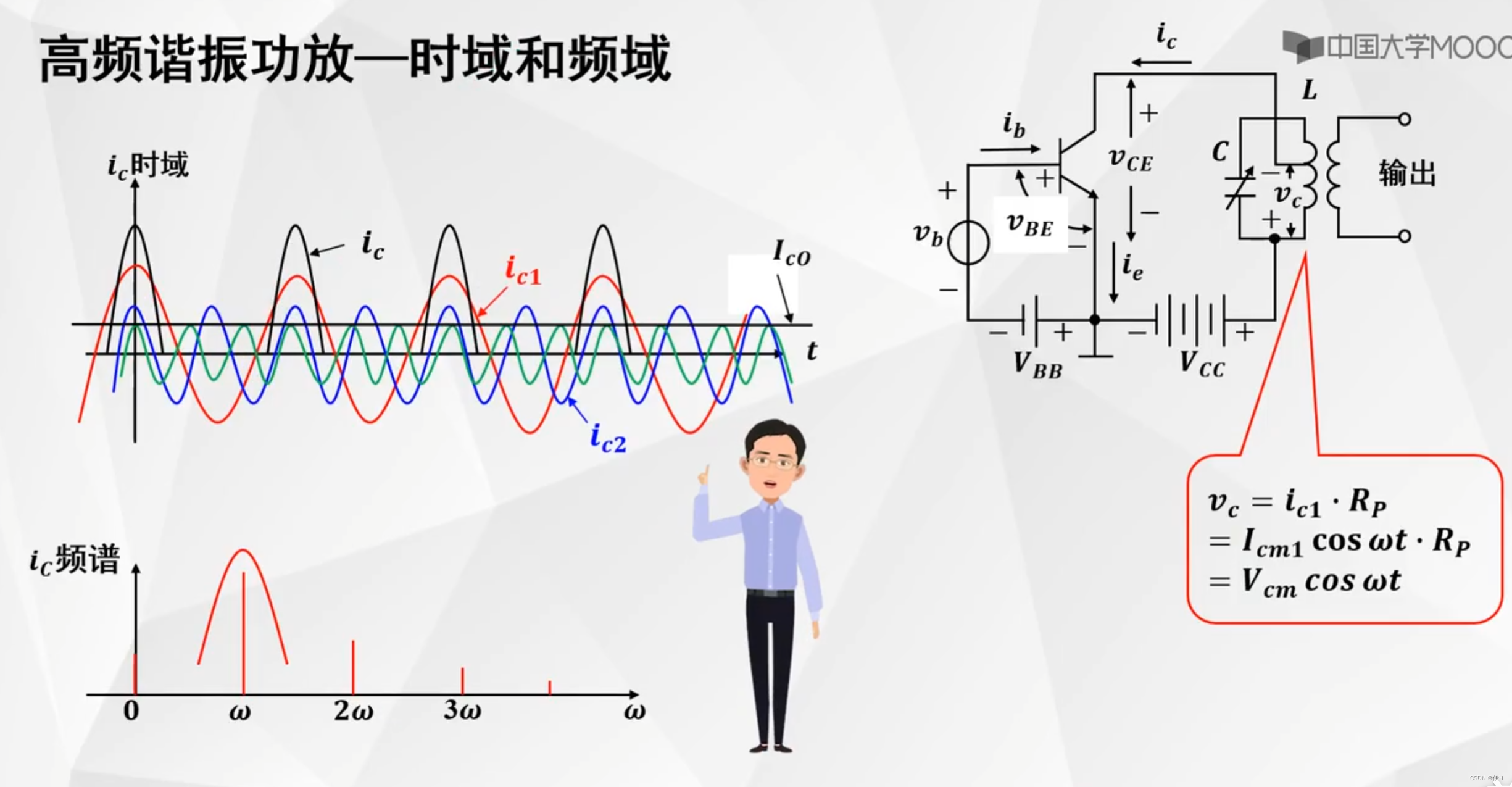

由于选频电路的存在，虽然只有一部分的信号通过了三极管，可傅里叶变换为许多正弦波的叠加，选频后可以得到一段完整的正弦波，与输入信号的方向相反，与直流量VCC相加后得到输出电压，如下图中蓝色正弦波。

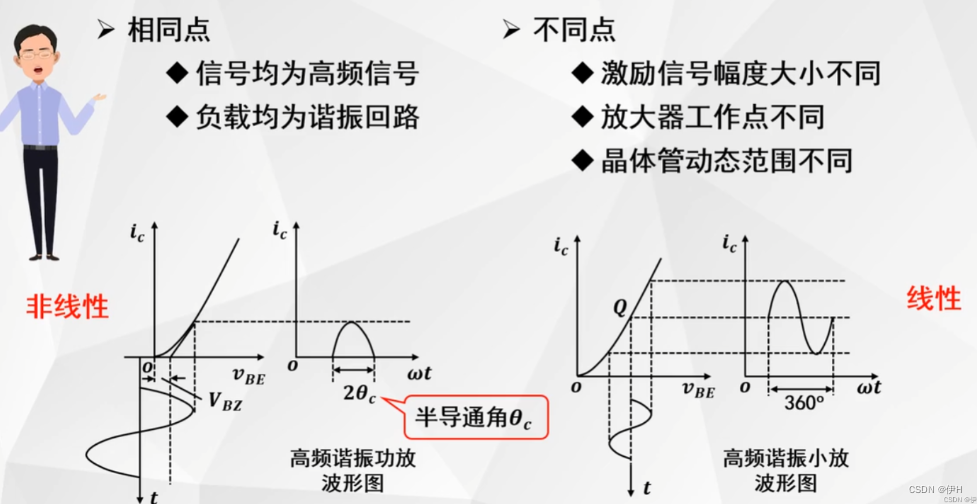

高频谐振功放vs.高频谐振小放

小信号放大器的输入是小信号，振幅太小了，要搭载波信号过二极管，全过，甲类。

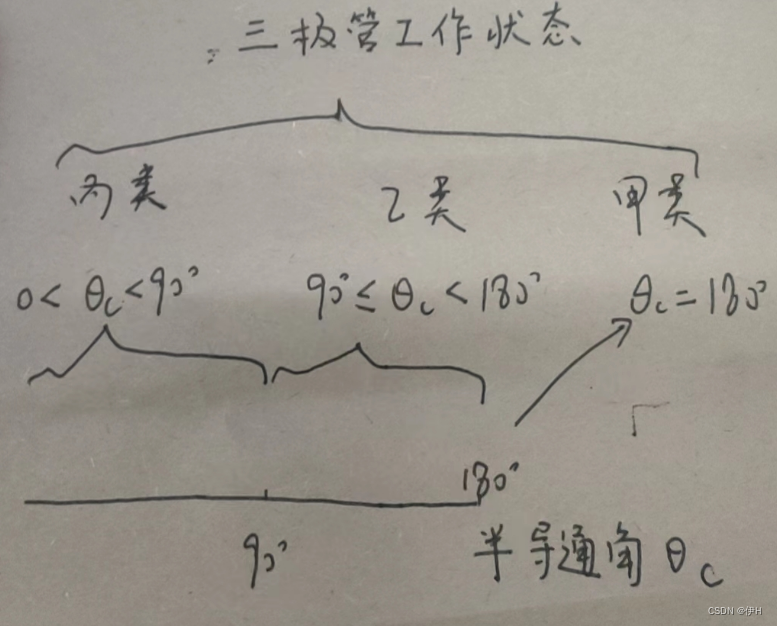

功率放大器的输入比较大，比较容易控制半导通角θc，小部分过，丙类。

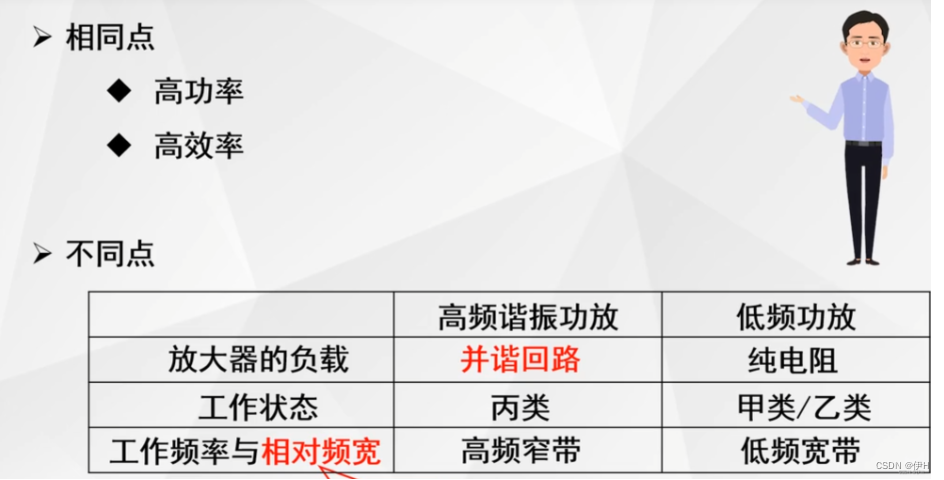

高频谐振功放vs.低频功放

功率与效率

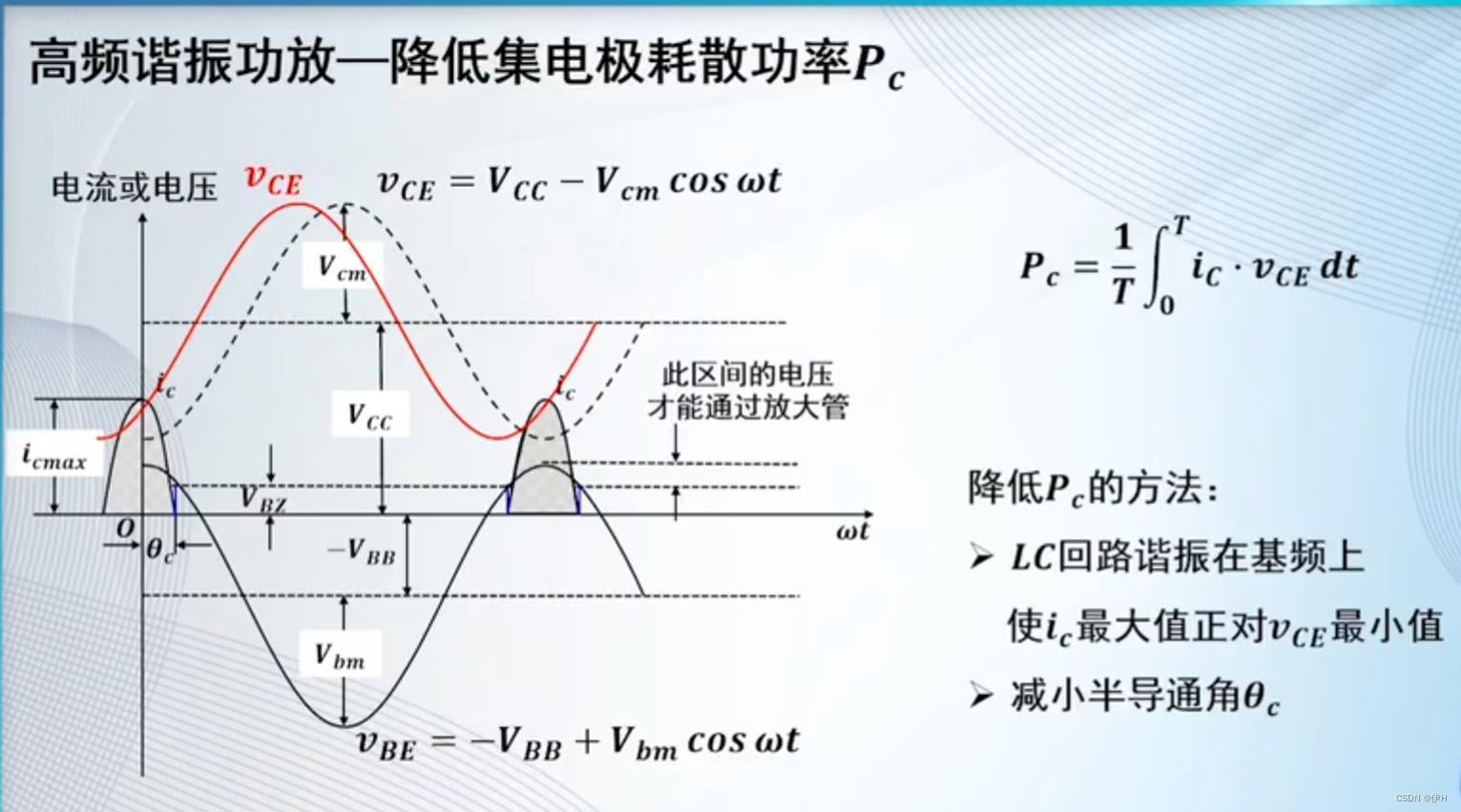

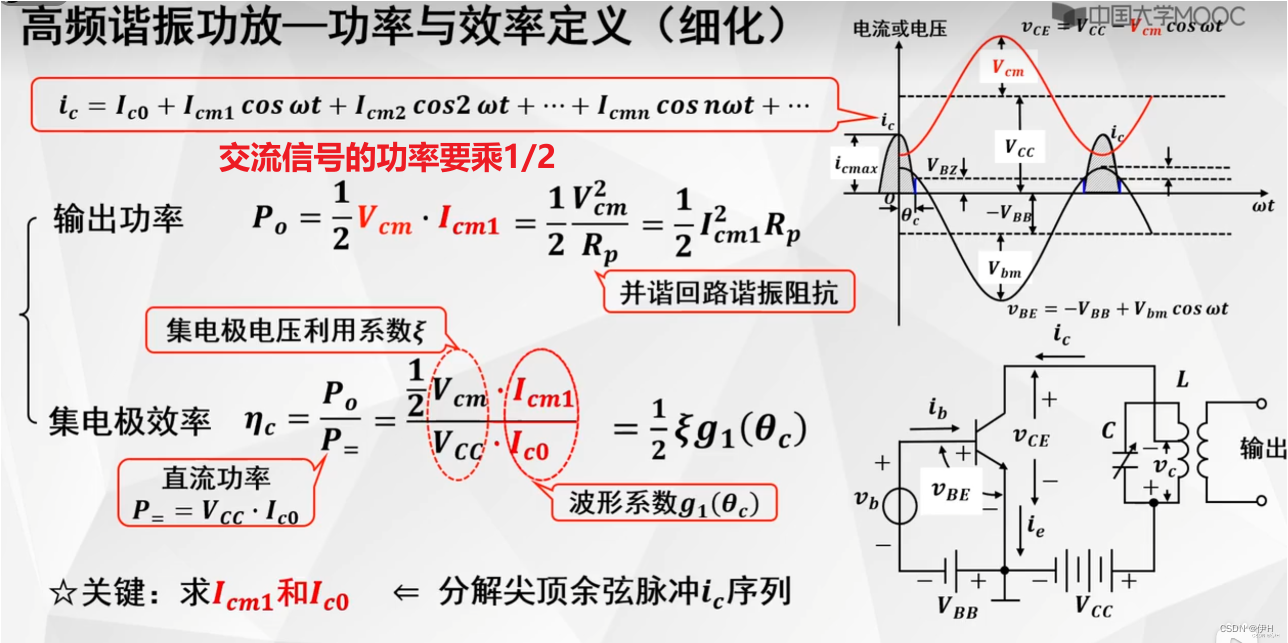

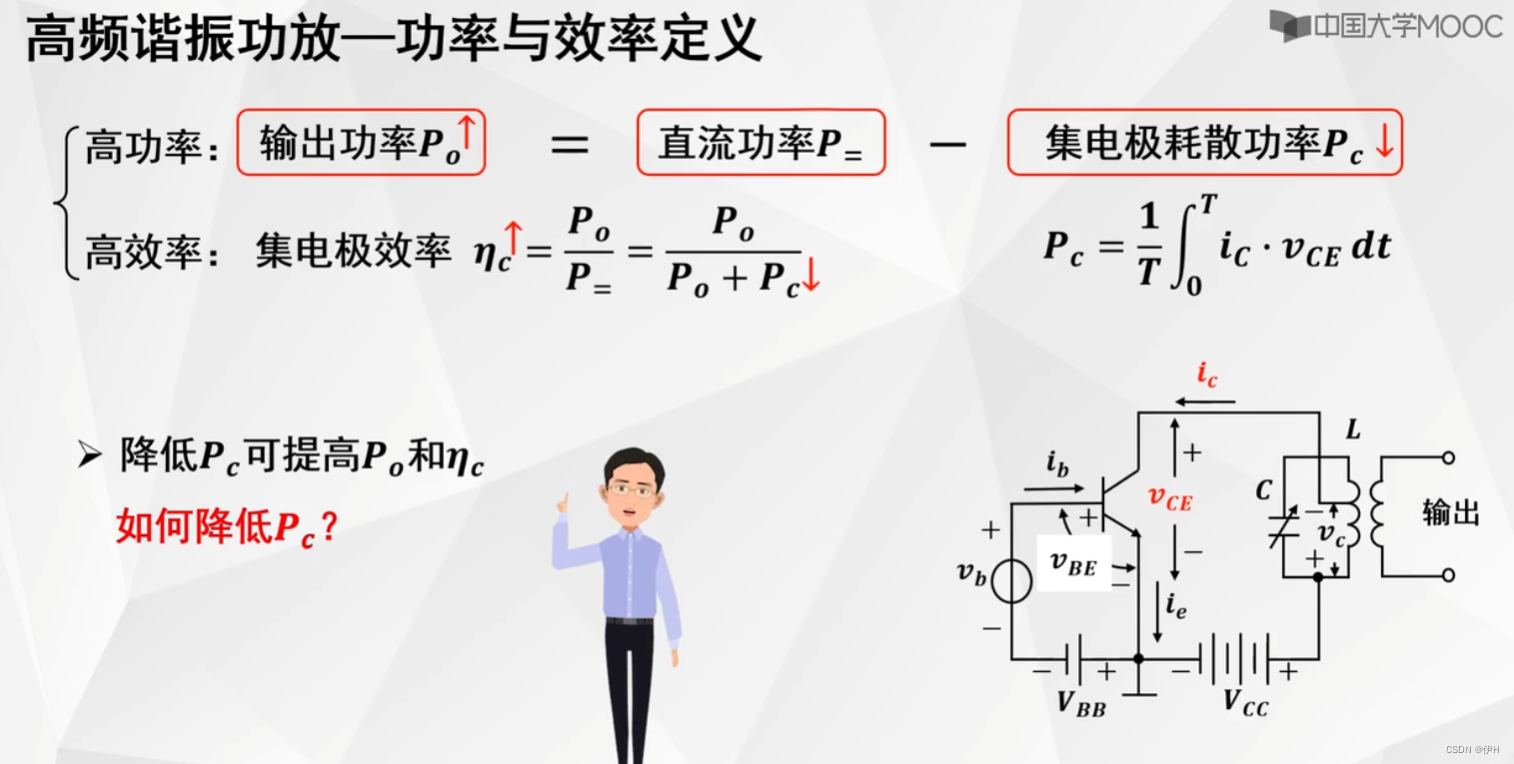

功率主要在三极管流失，减小θc使三极管工作在丙类状态，也有提高效率的考虑。

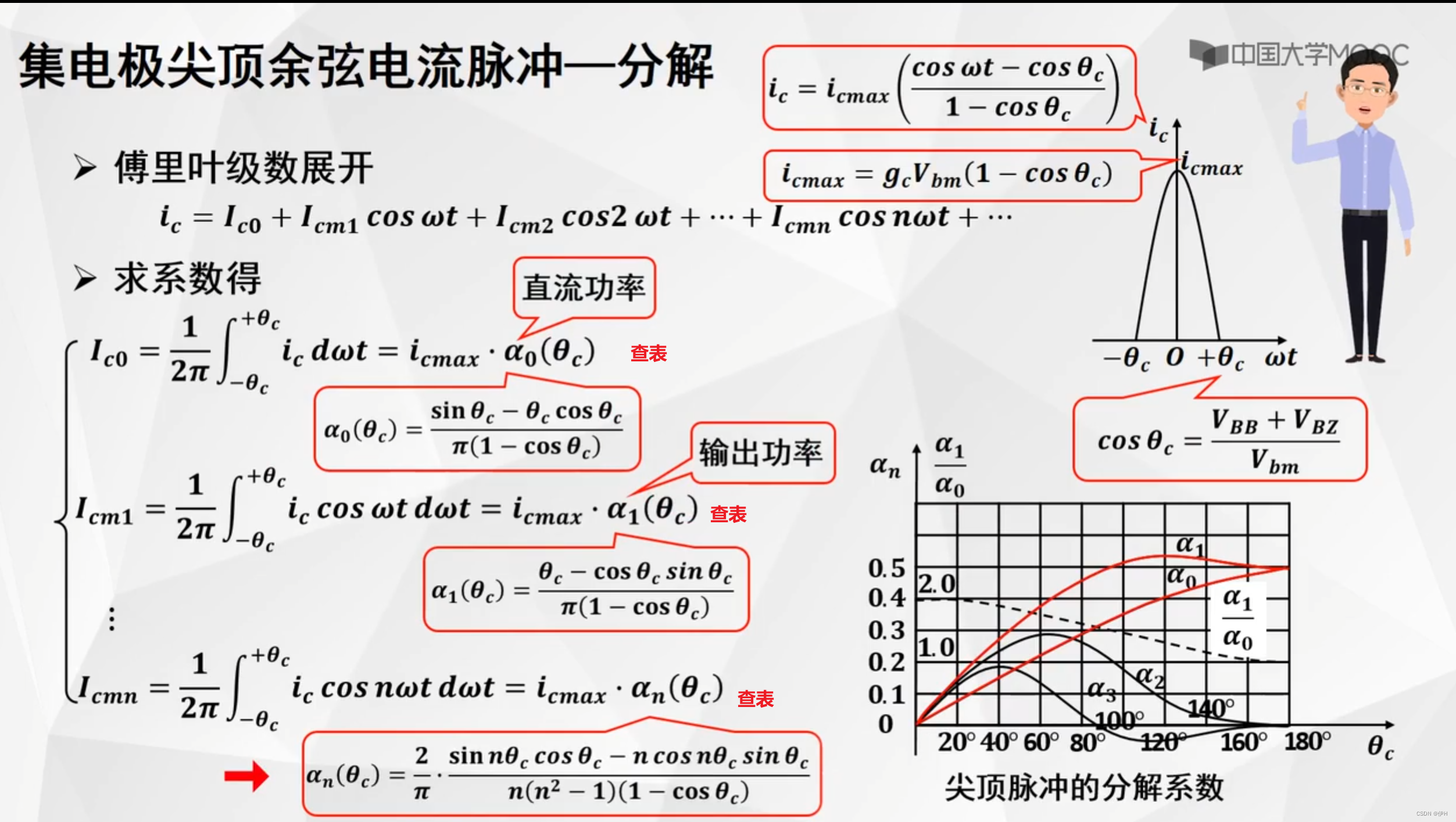

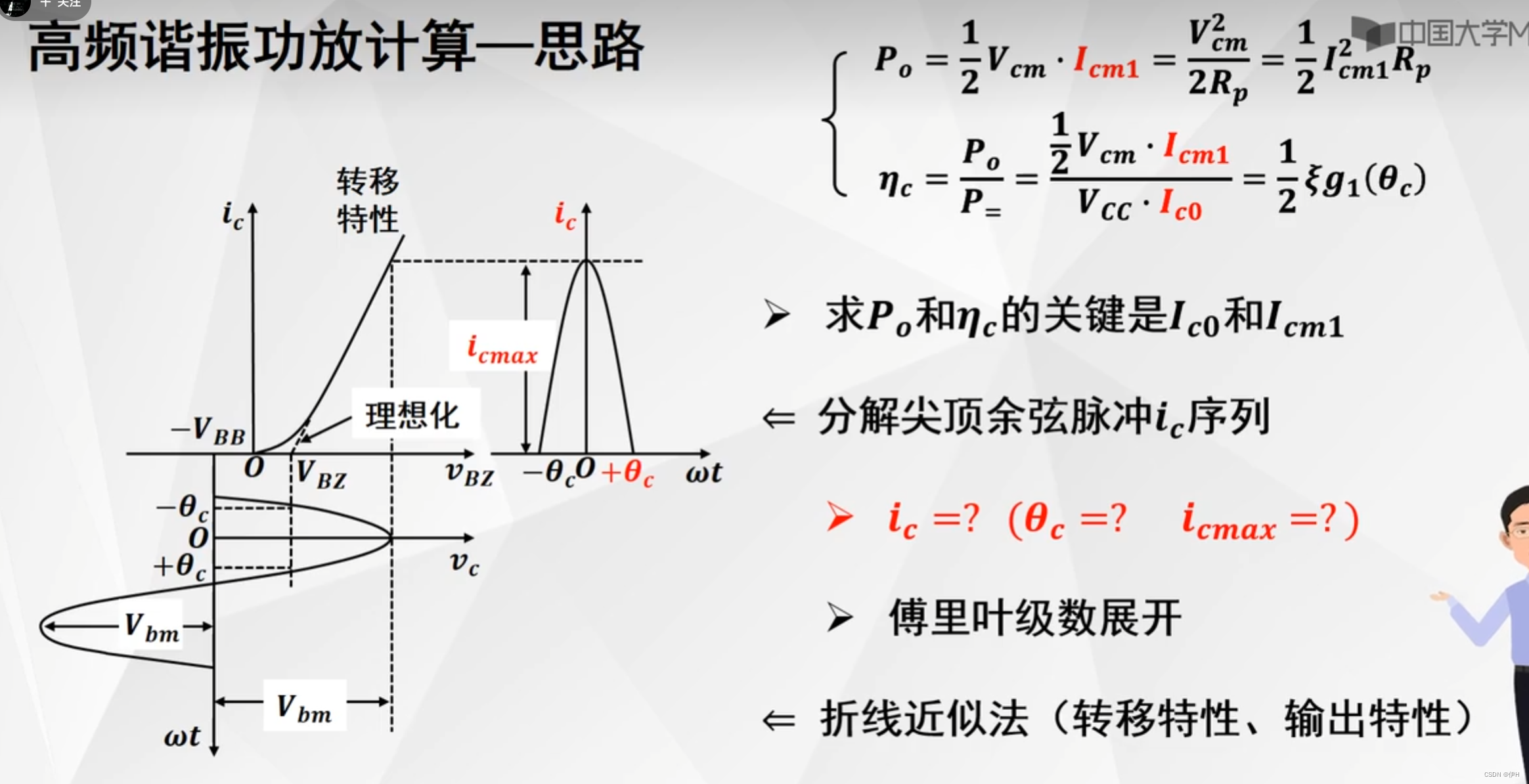

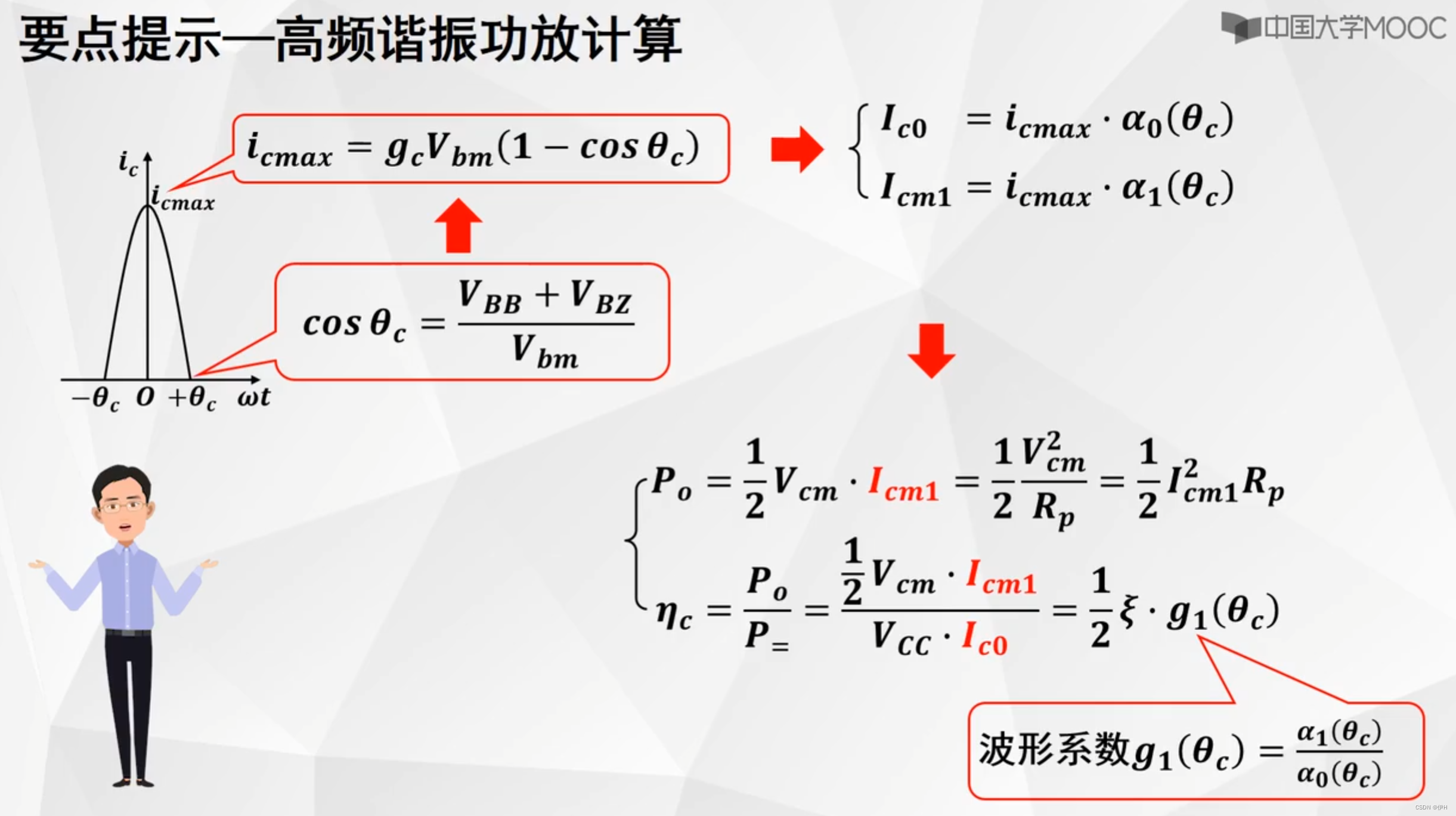

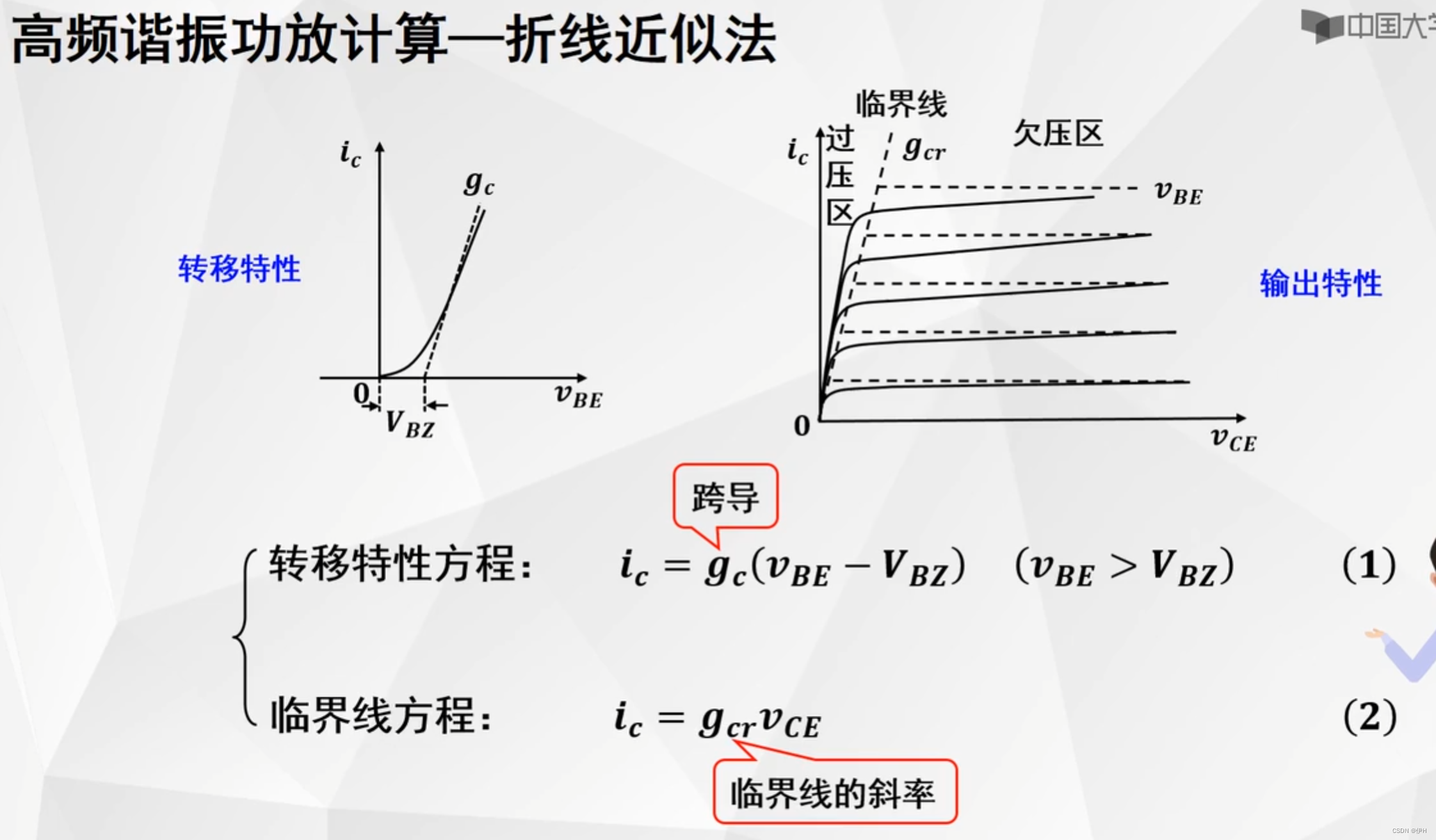

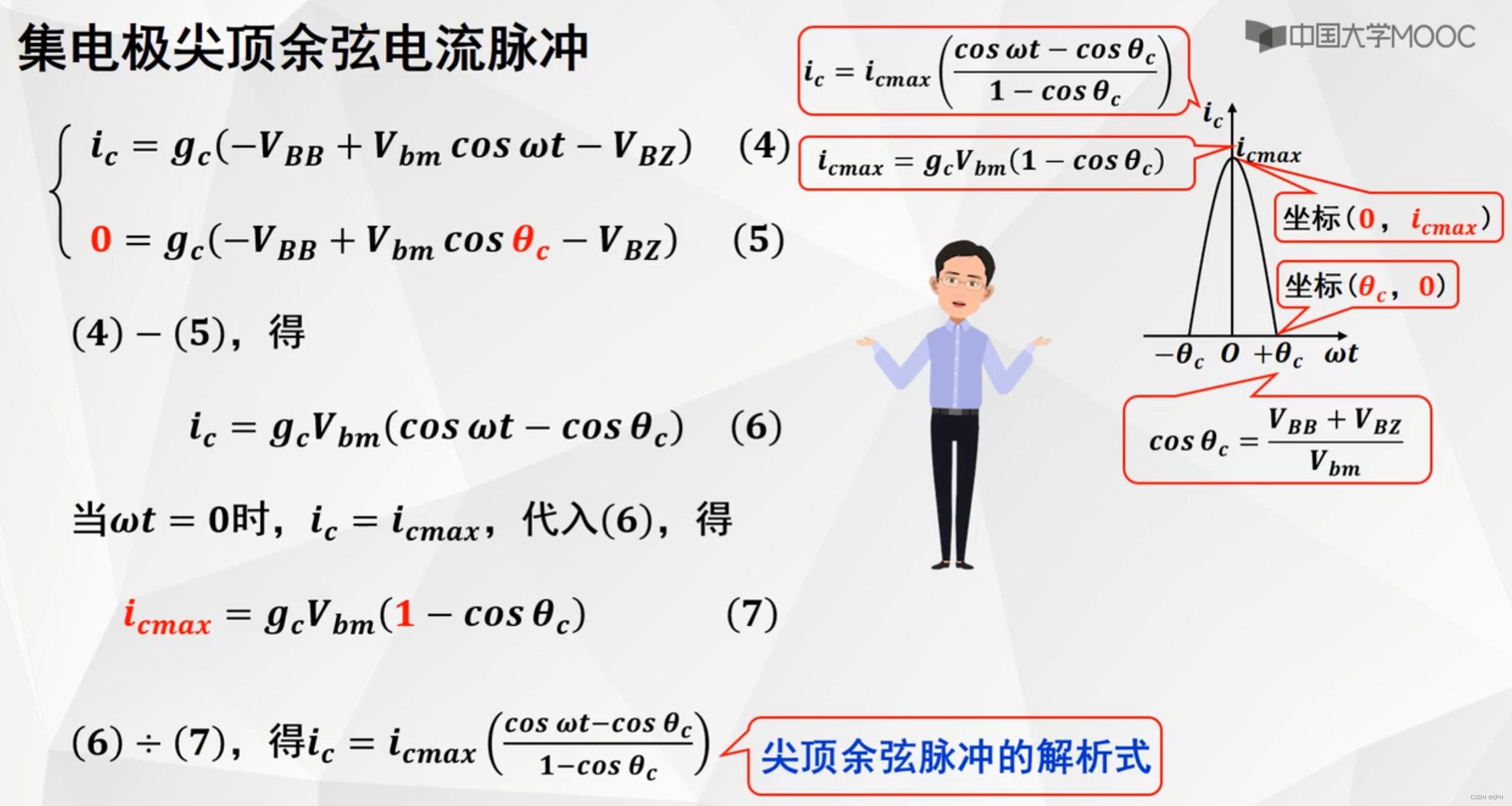

计算

例题
