5 反馈型振荡器

已于 2024-06-21 16:00:39 修改
阅读量580 收藏 1
点赞数 21
分类专栏： 高频电子线路 文章标签： 学习
于 2024-06-18 20:47:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_73483158/article/details/139740666
版权

目录

反馈型振荡器分类

基本工作原理

启动过程

“心脏”LC振荡

起振条件

平衡条件

稳定条件

互感耦合振荡器

电感三端LC振荡器

电容三端LC振荡器

串联改进电容三端式振荡器

并联改进电容三端式振荡器

相位平衡条件的判断准则

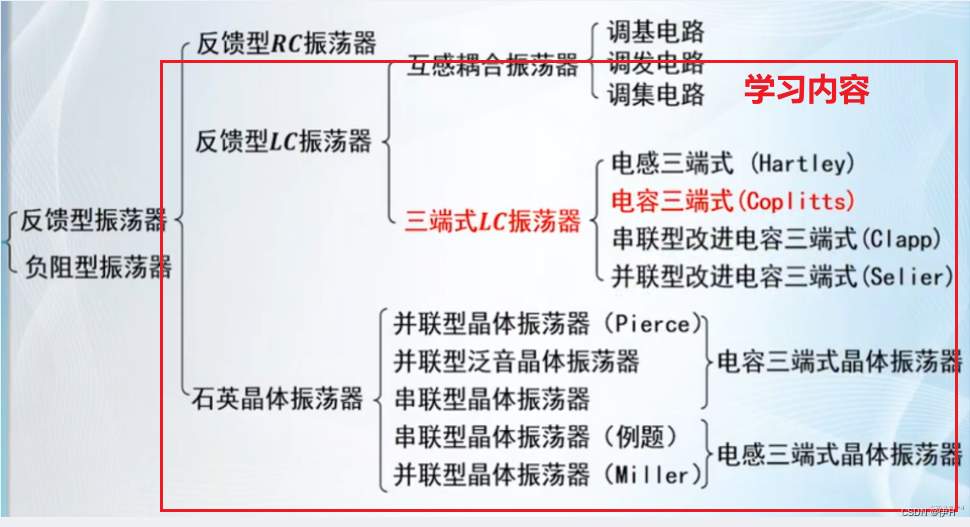

反馈型振荡器分类

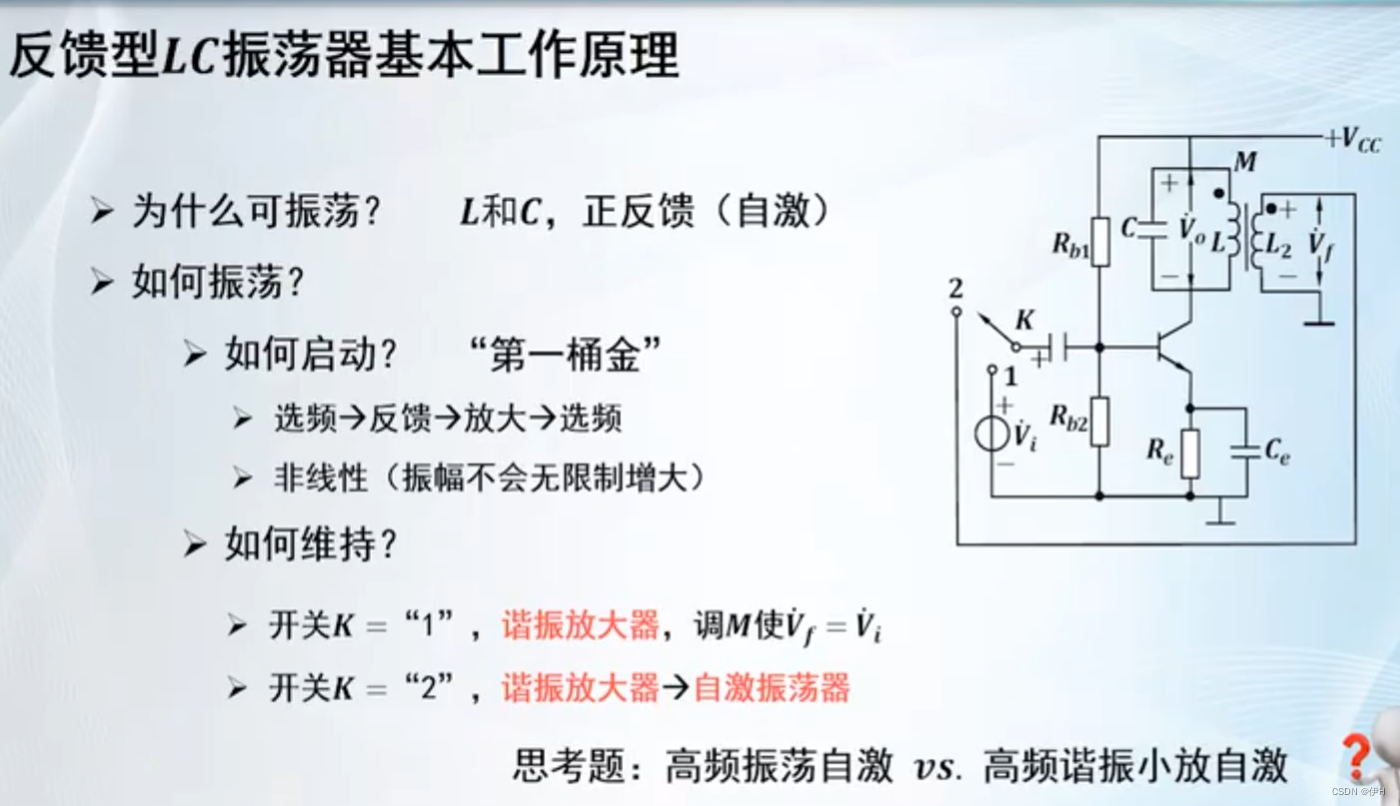

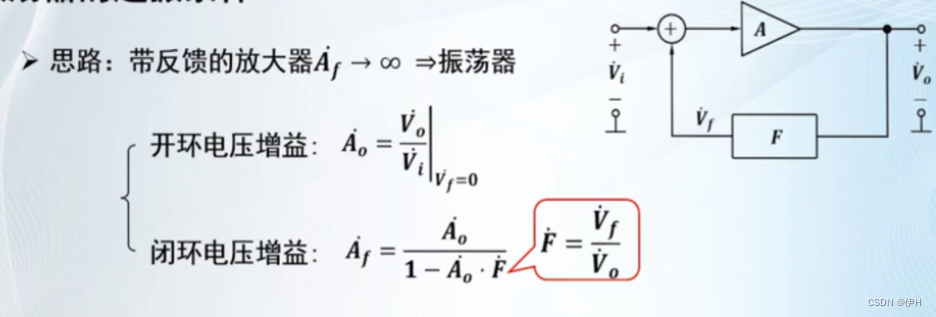

基本工作原理

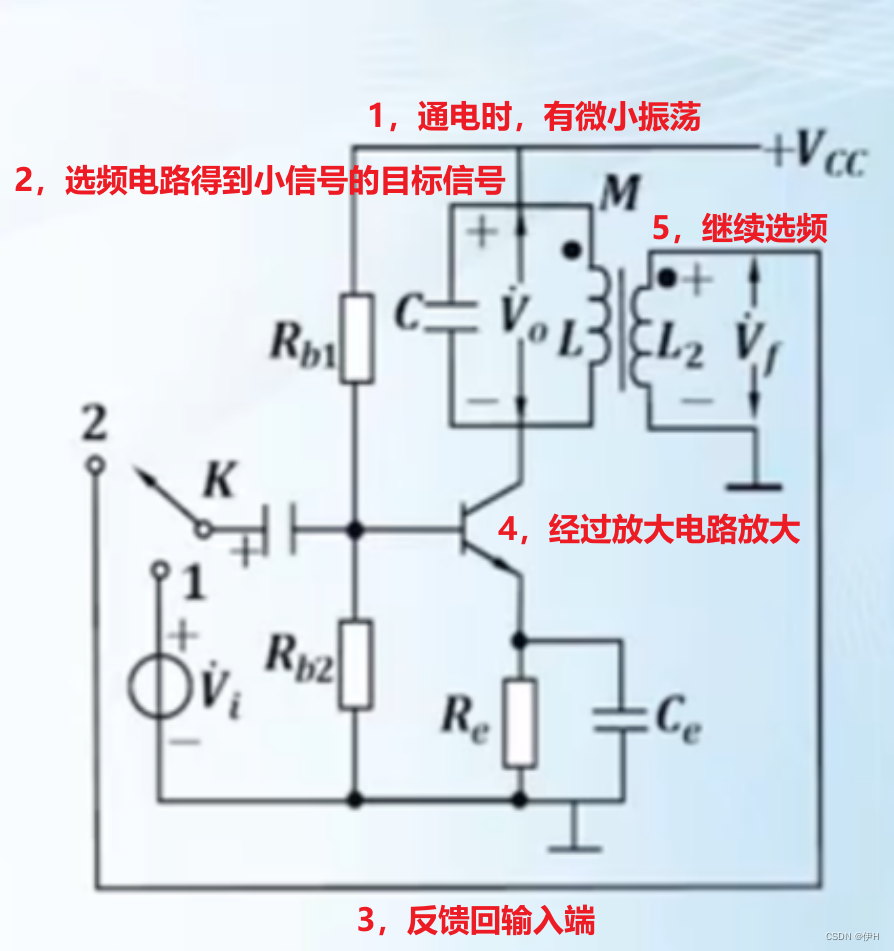

启动过程

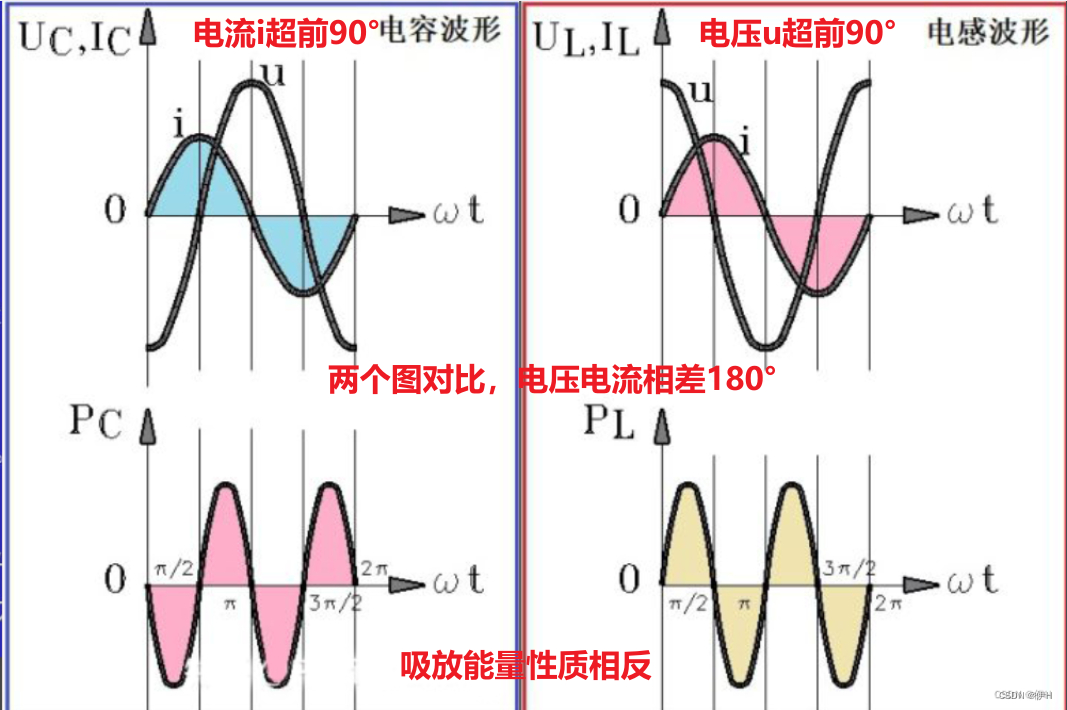

“心脏”LC振荡

电容C与电感L的吸放能量性质对偶，LC电路可以相互传递能力，是反馈型LC电路的“心脏”。

起振条件

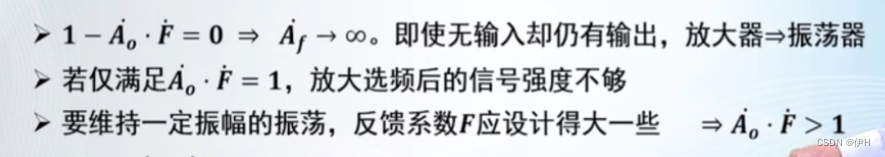

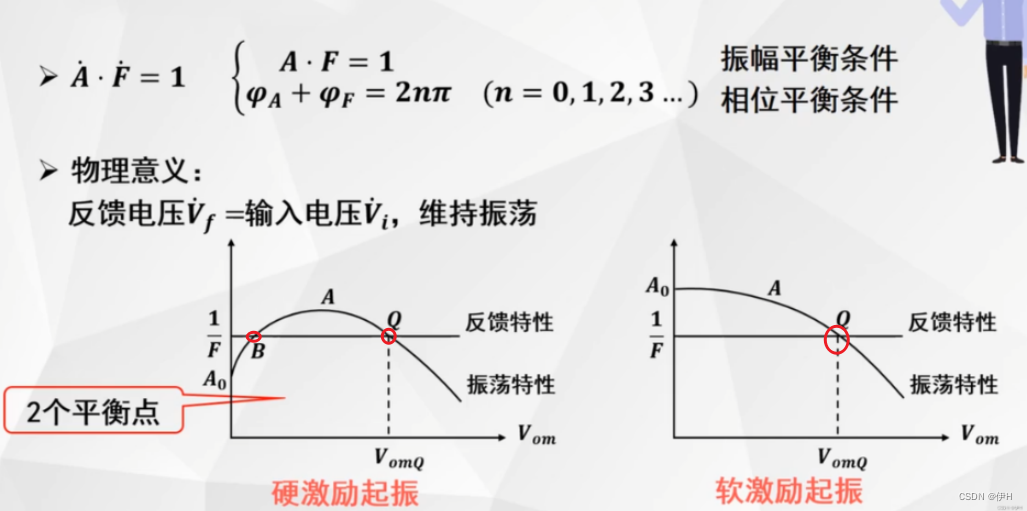

平衡条件

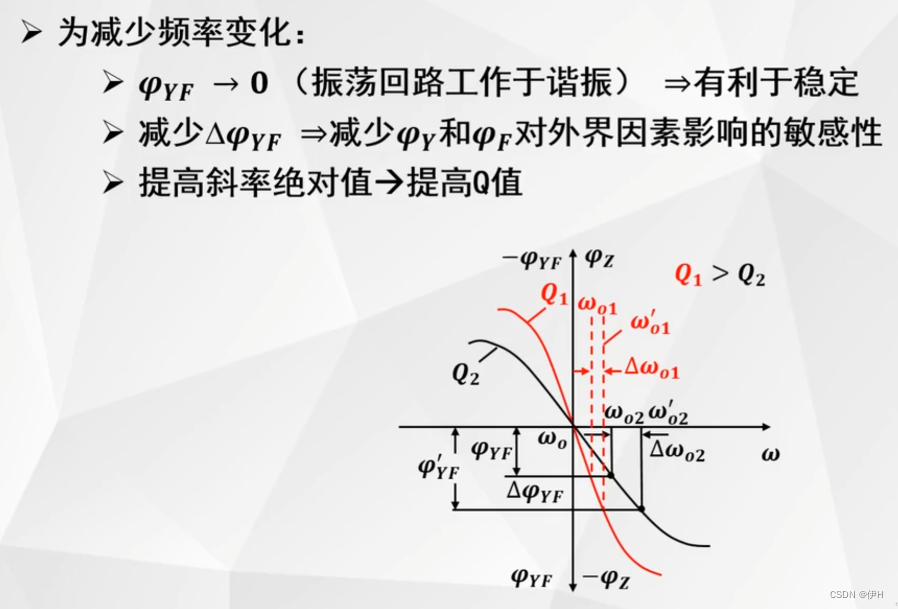

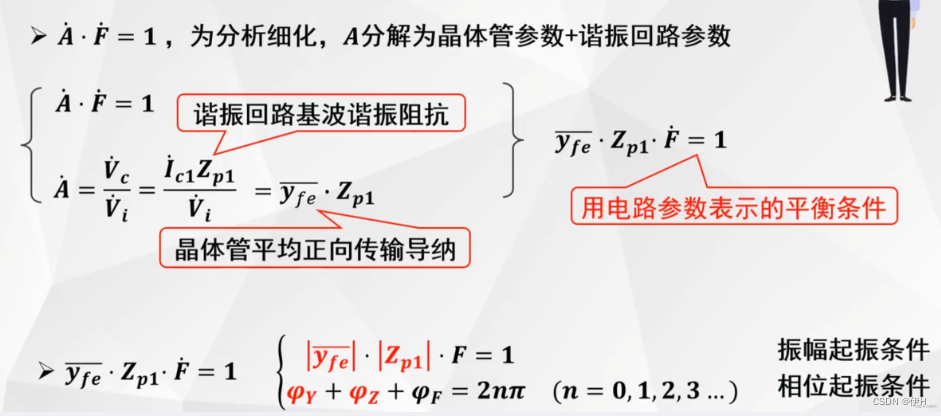

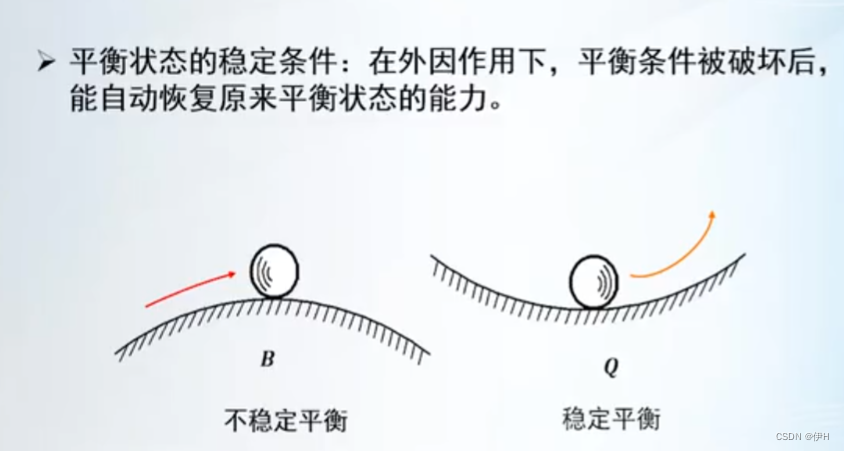

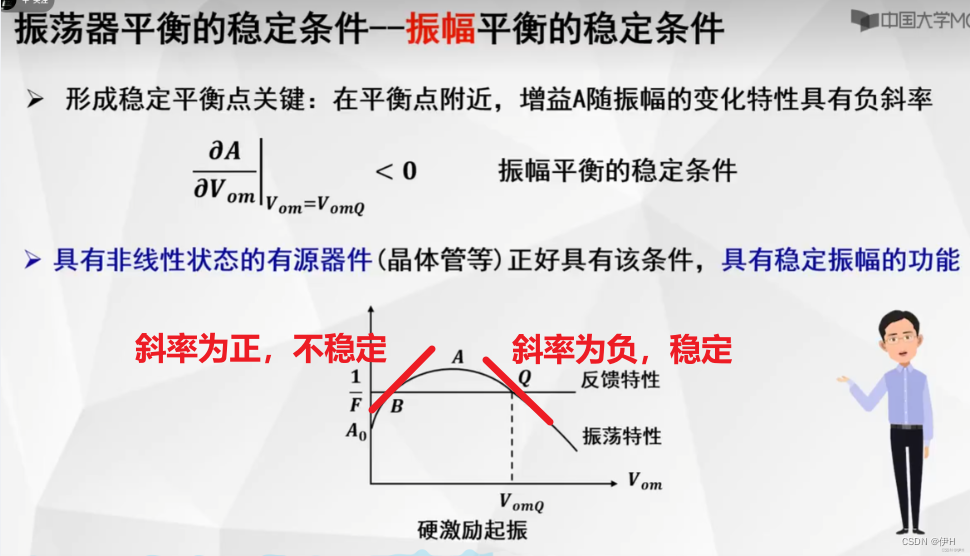

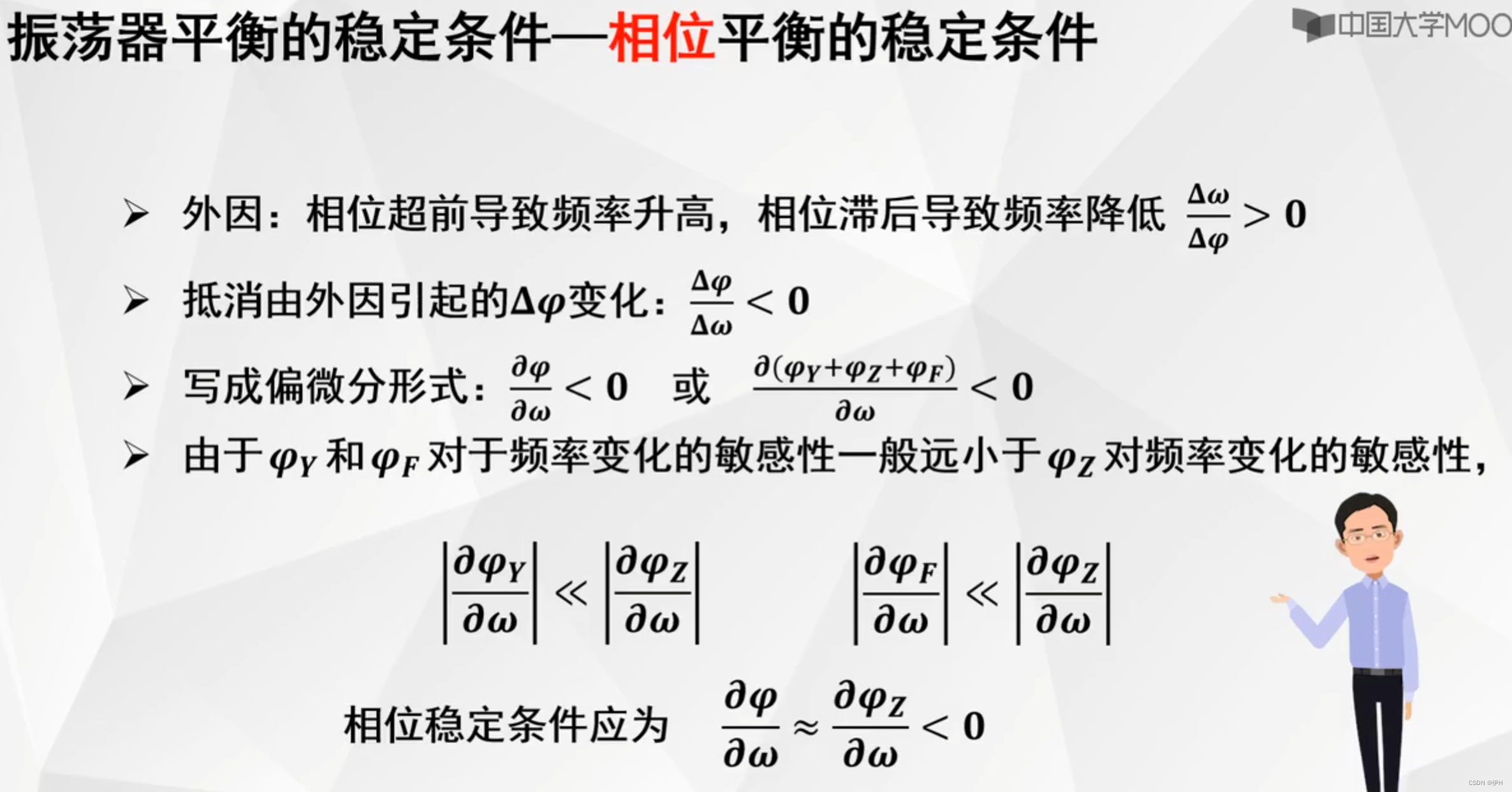

稳定条件

“平衡”不等于“稳定”

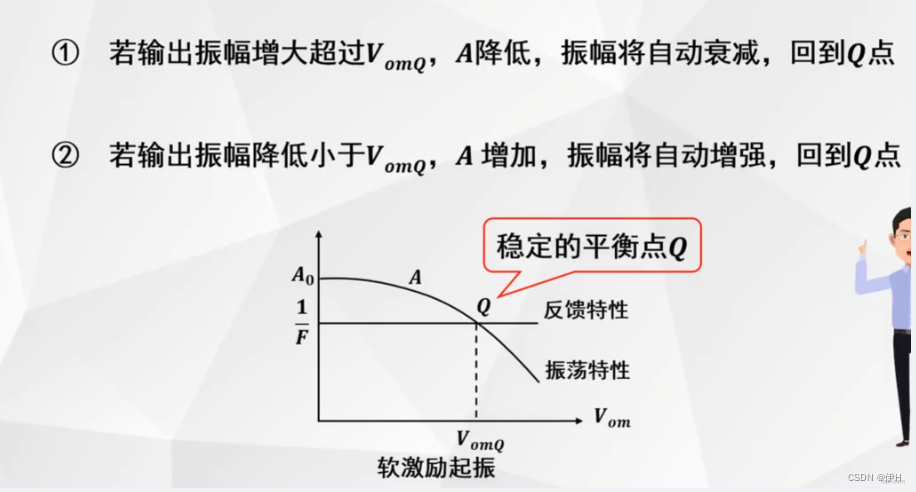

稳定的平衡过程

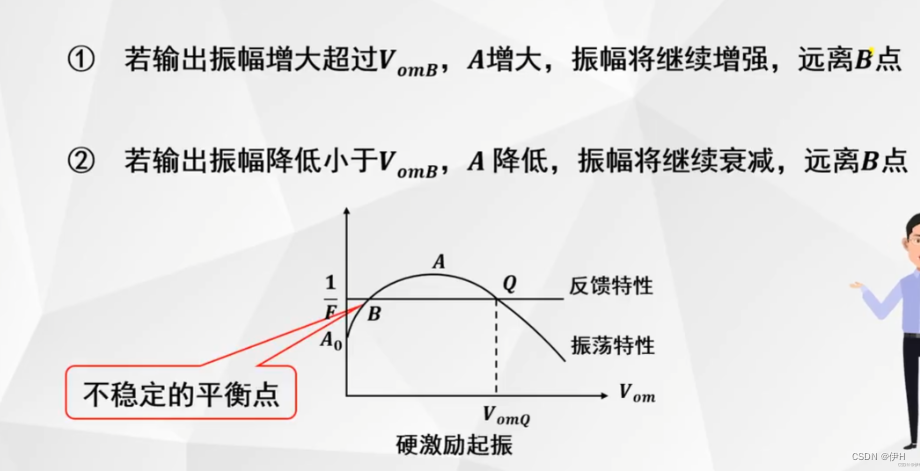

不稳定的平衡过程

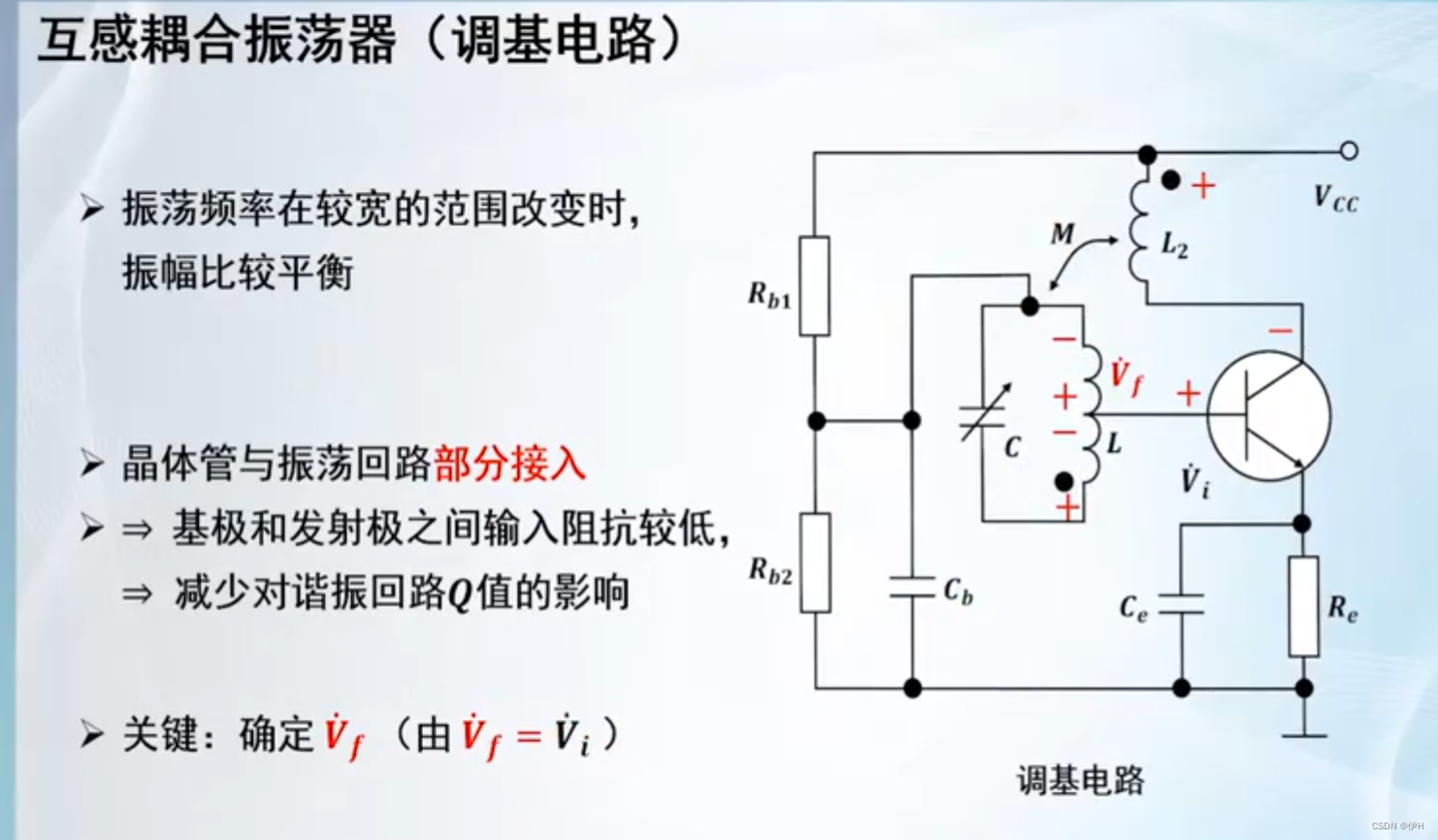

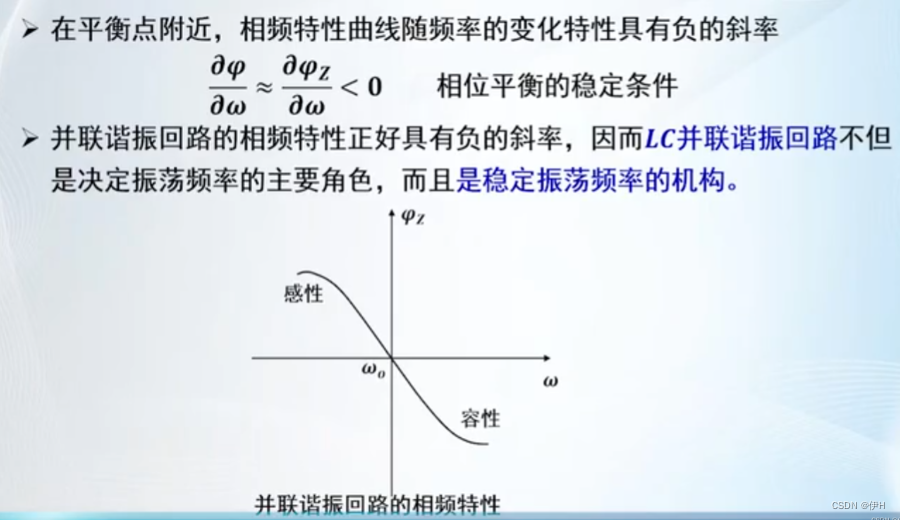

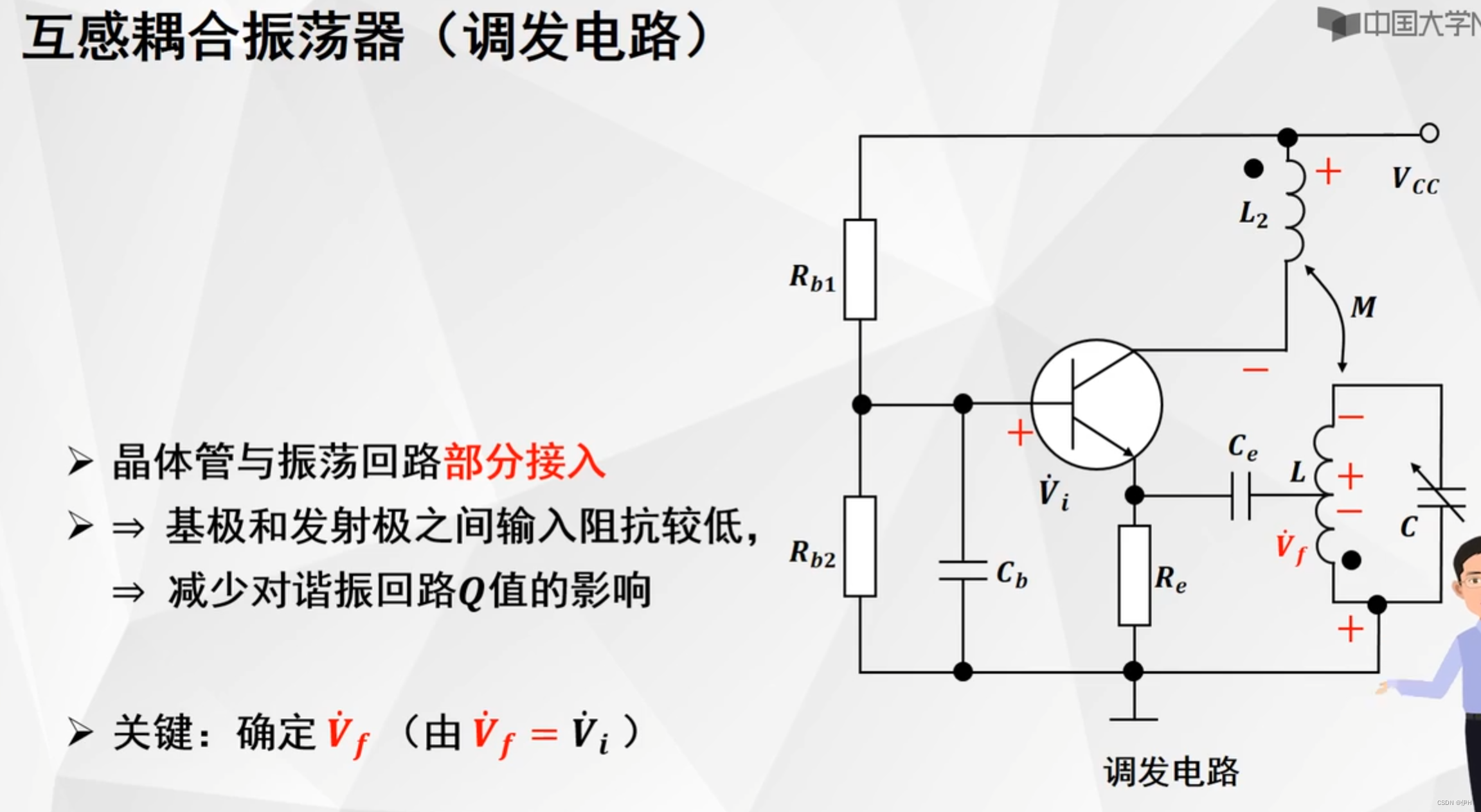

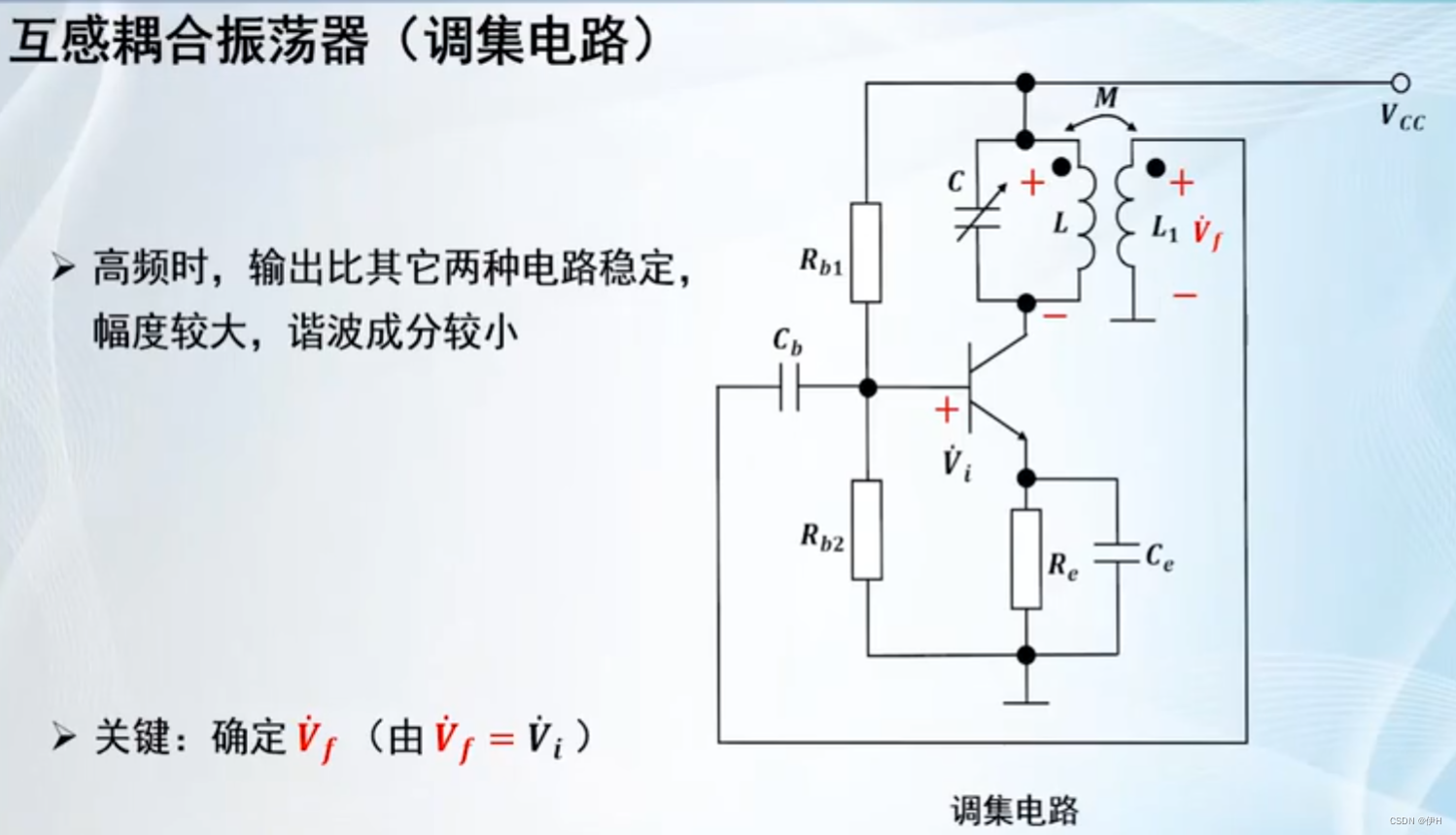

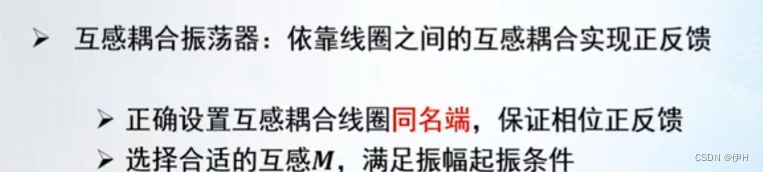

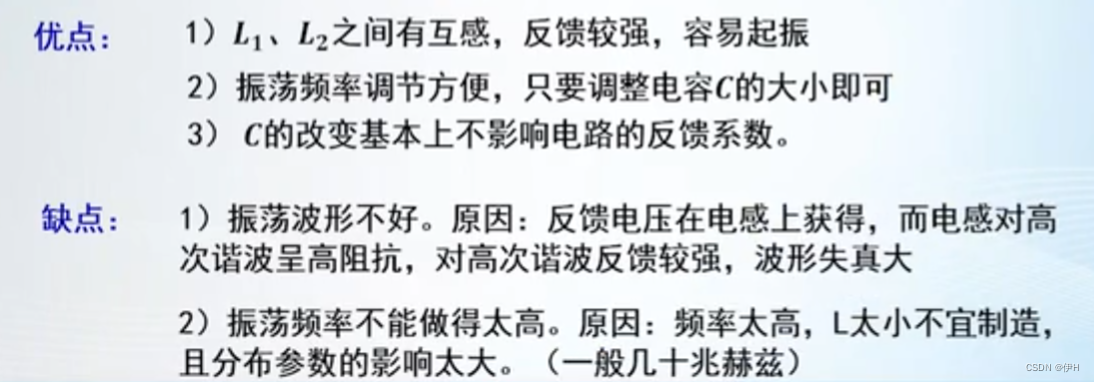

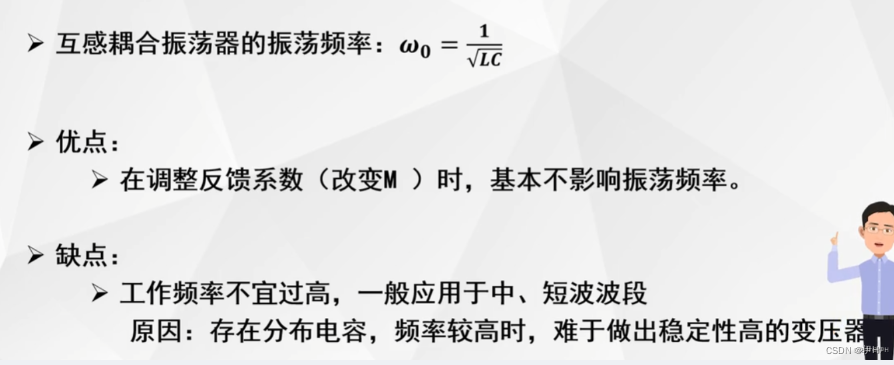

互感耦合振荡器

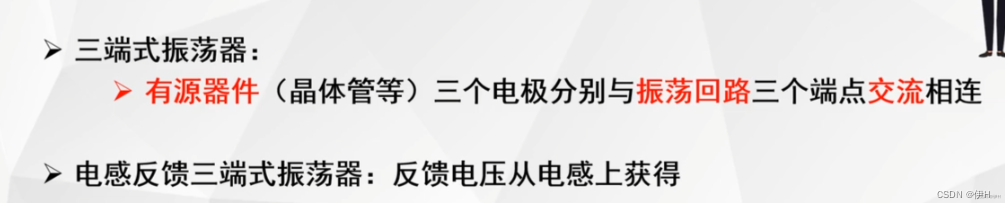

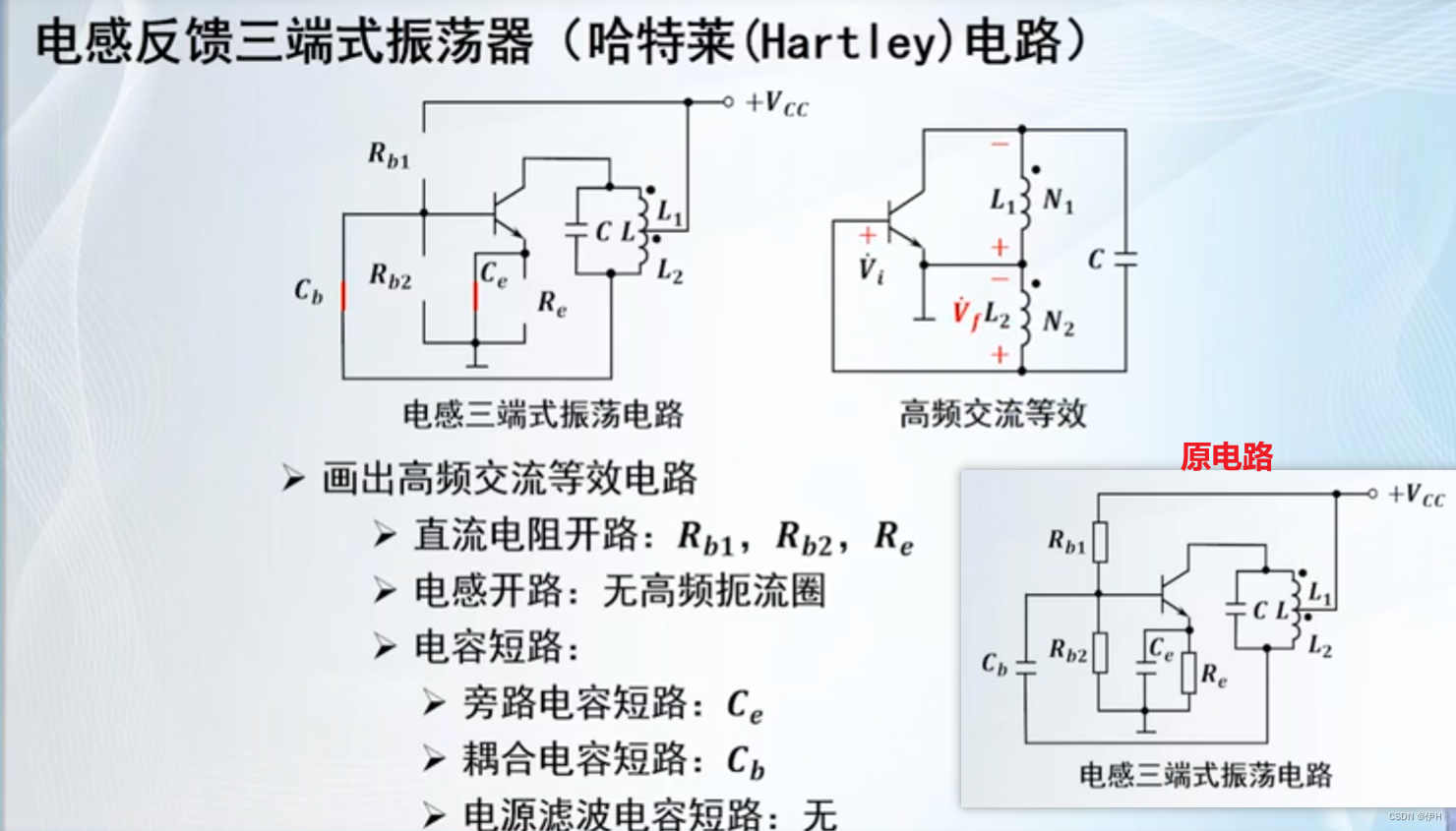

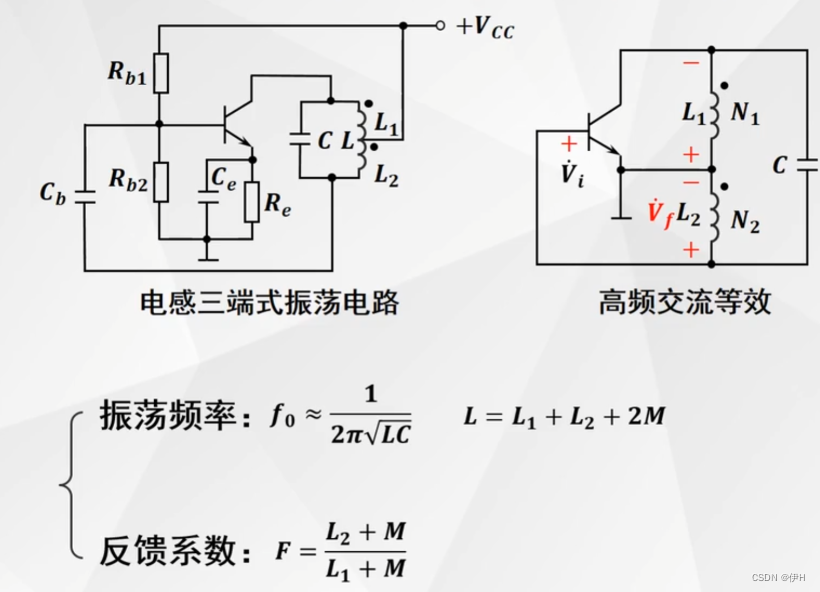

电感三端LC振荡器

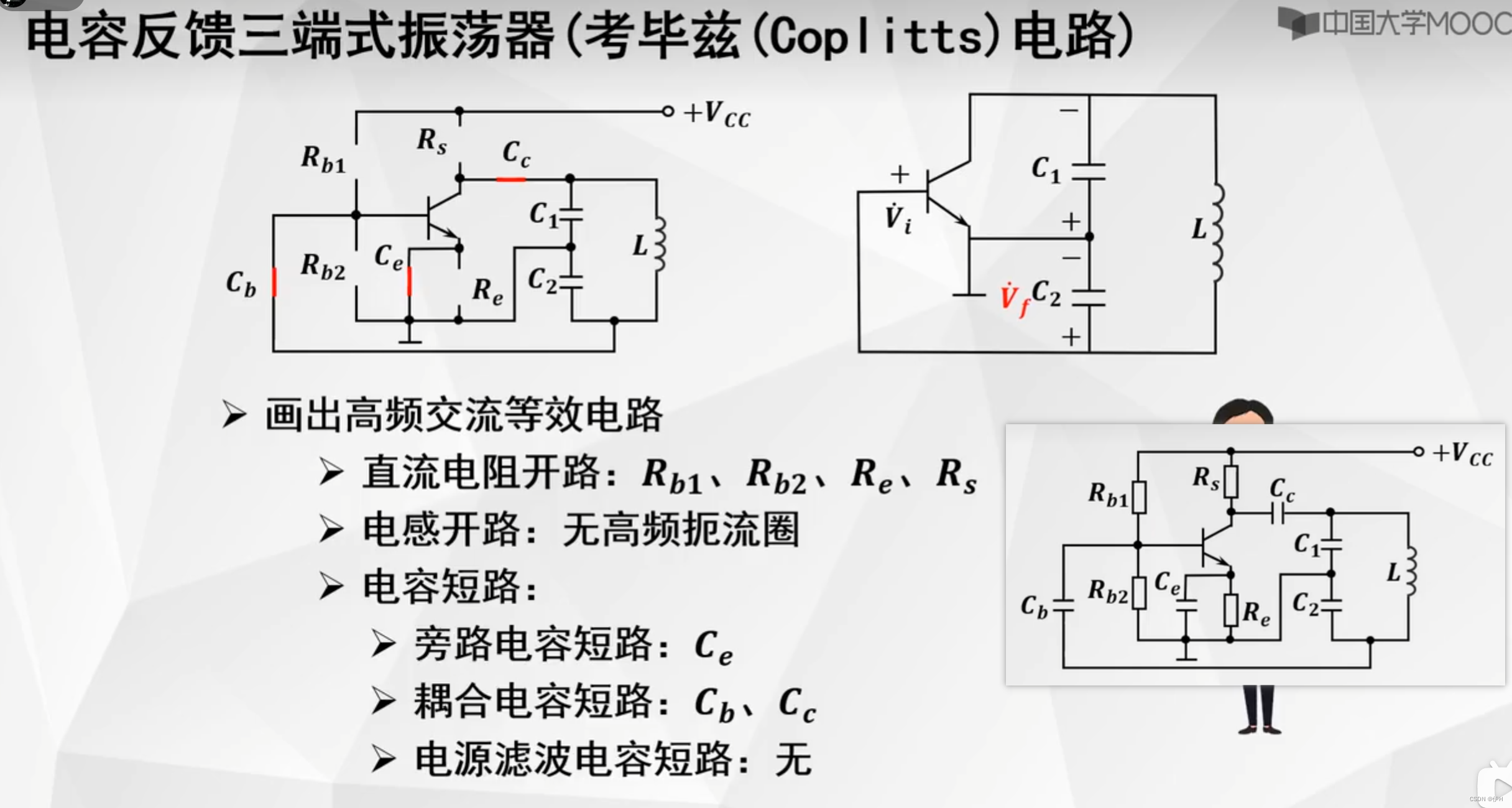

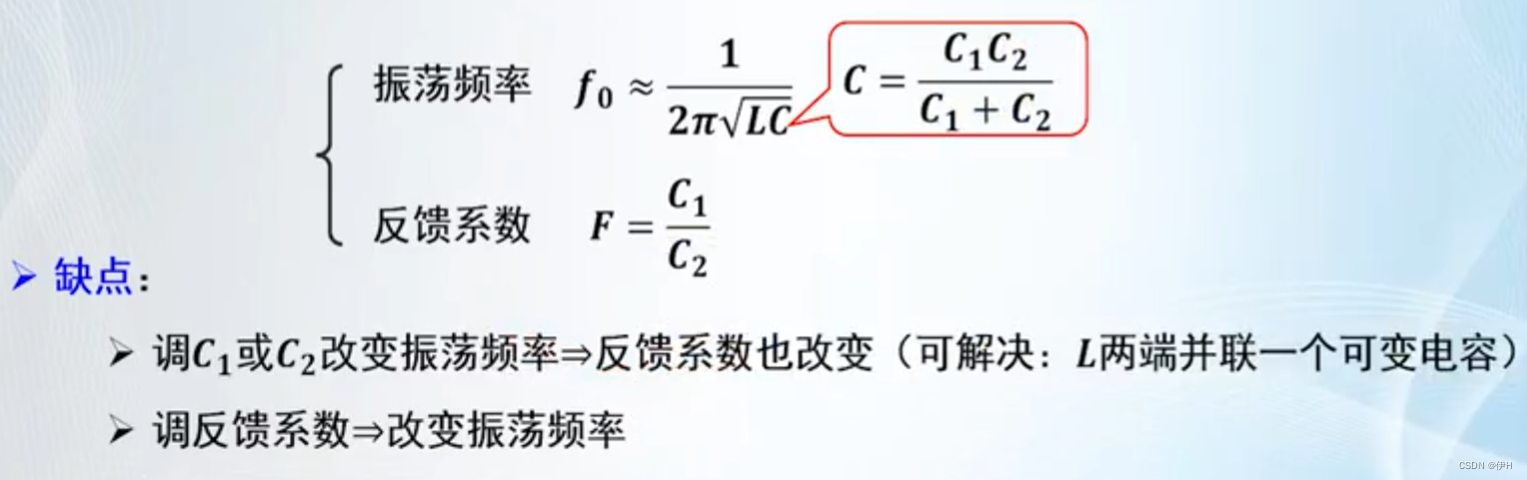

电容三端LC振荡器

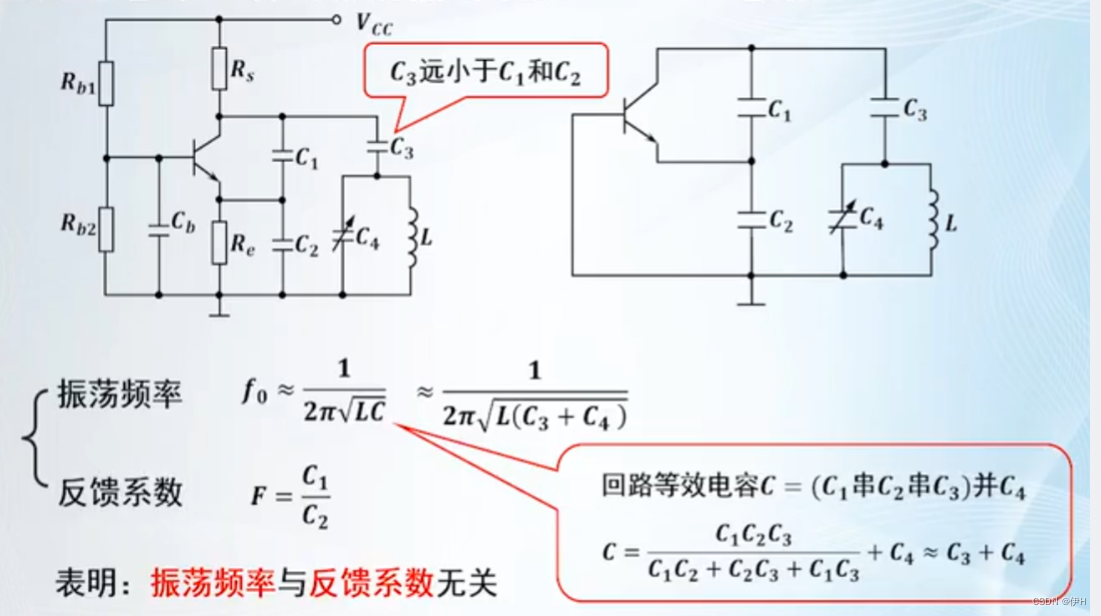

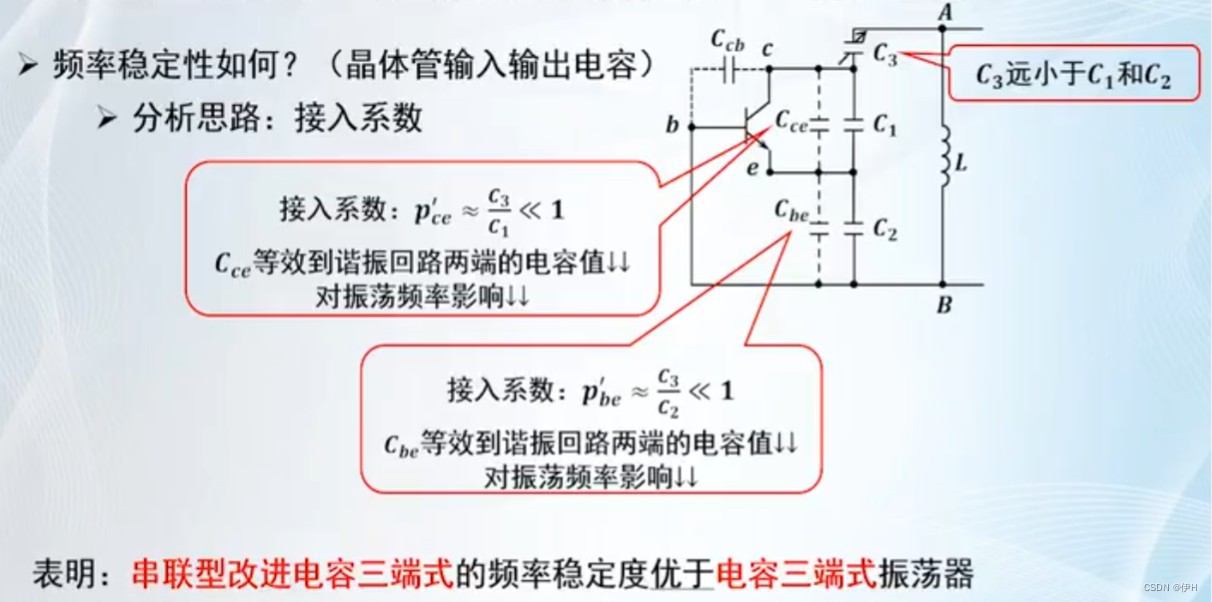

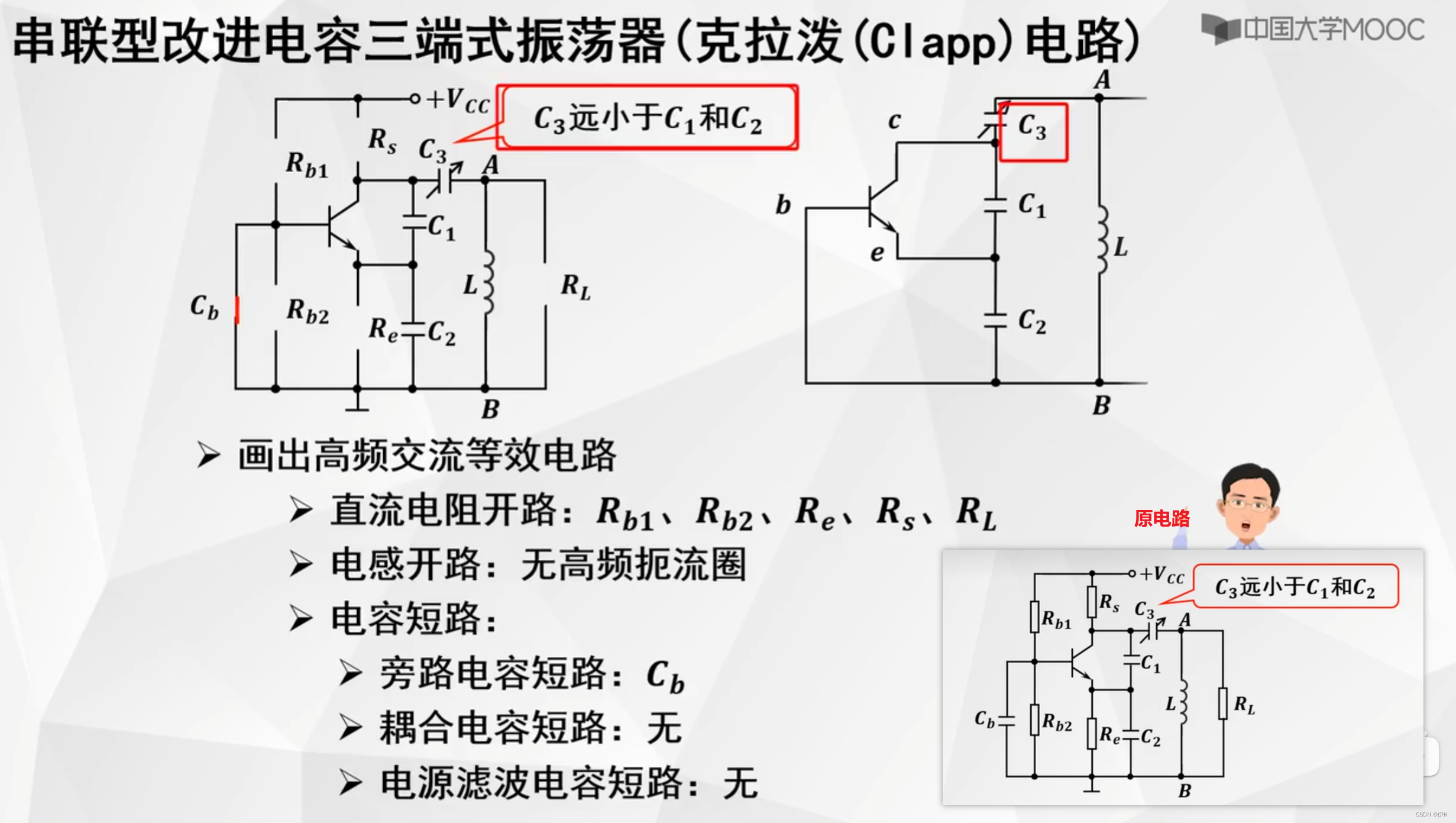

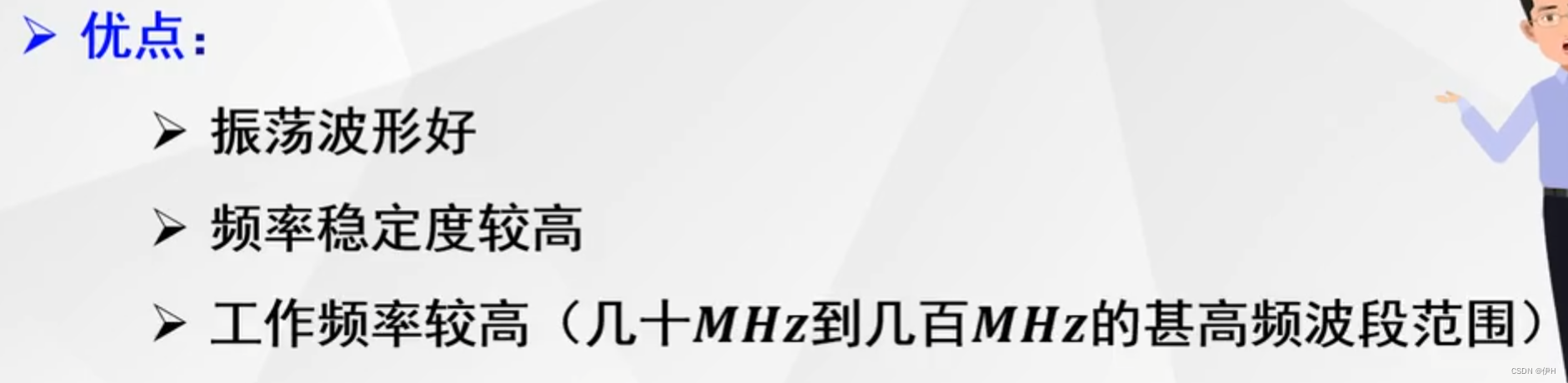

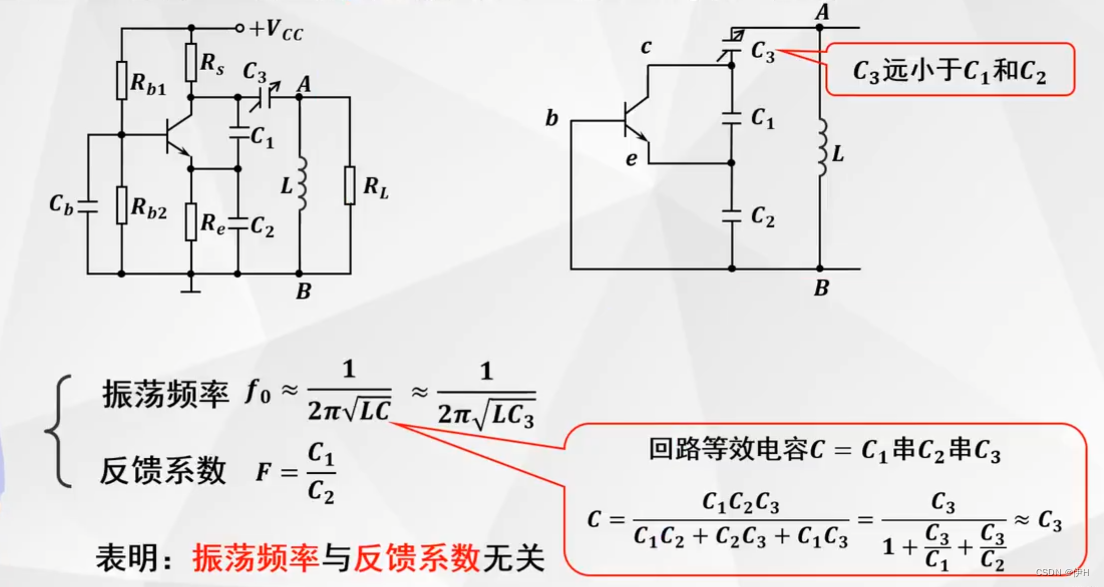

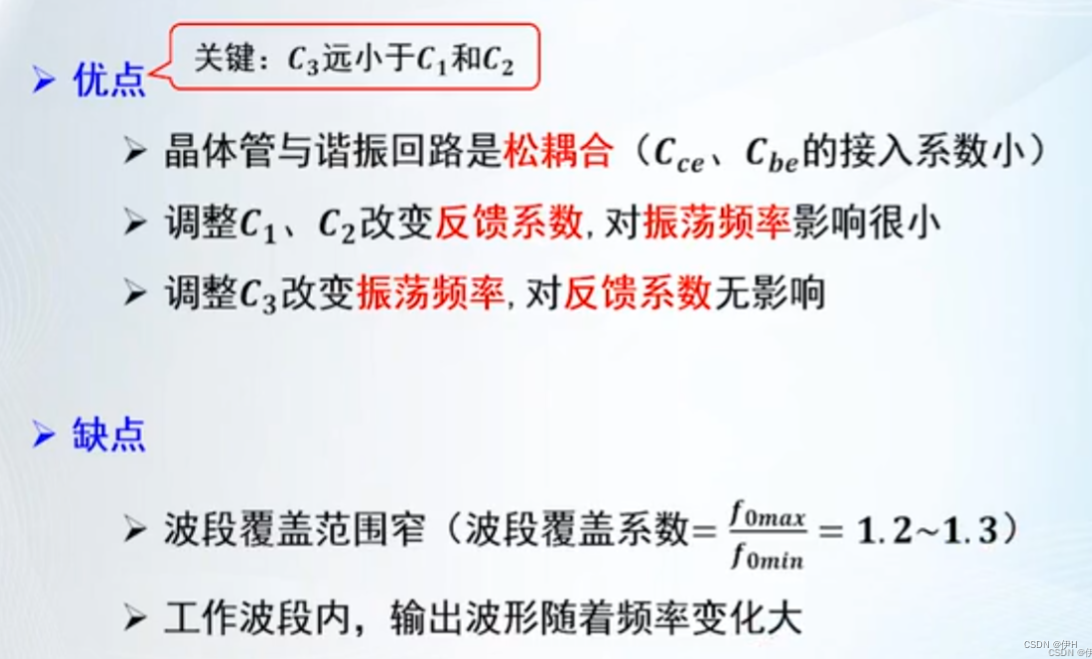

串联改进电容三端式振荡器

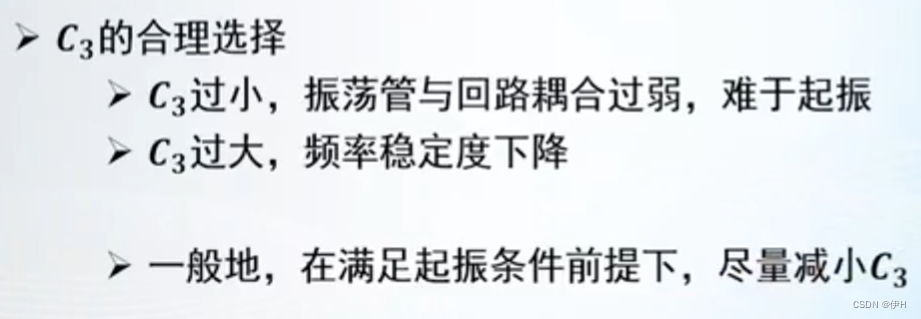

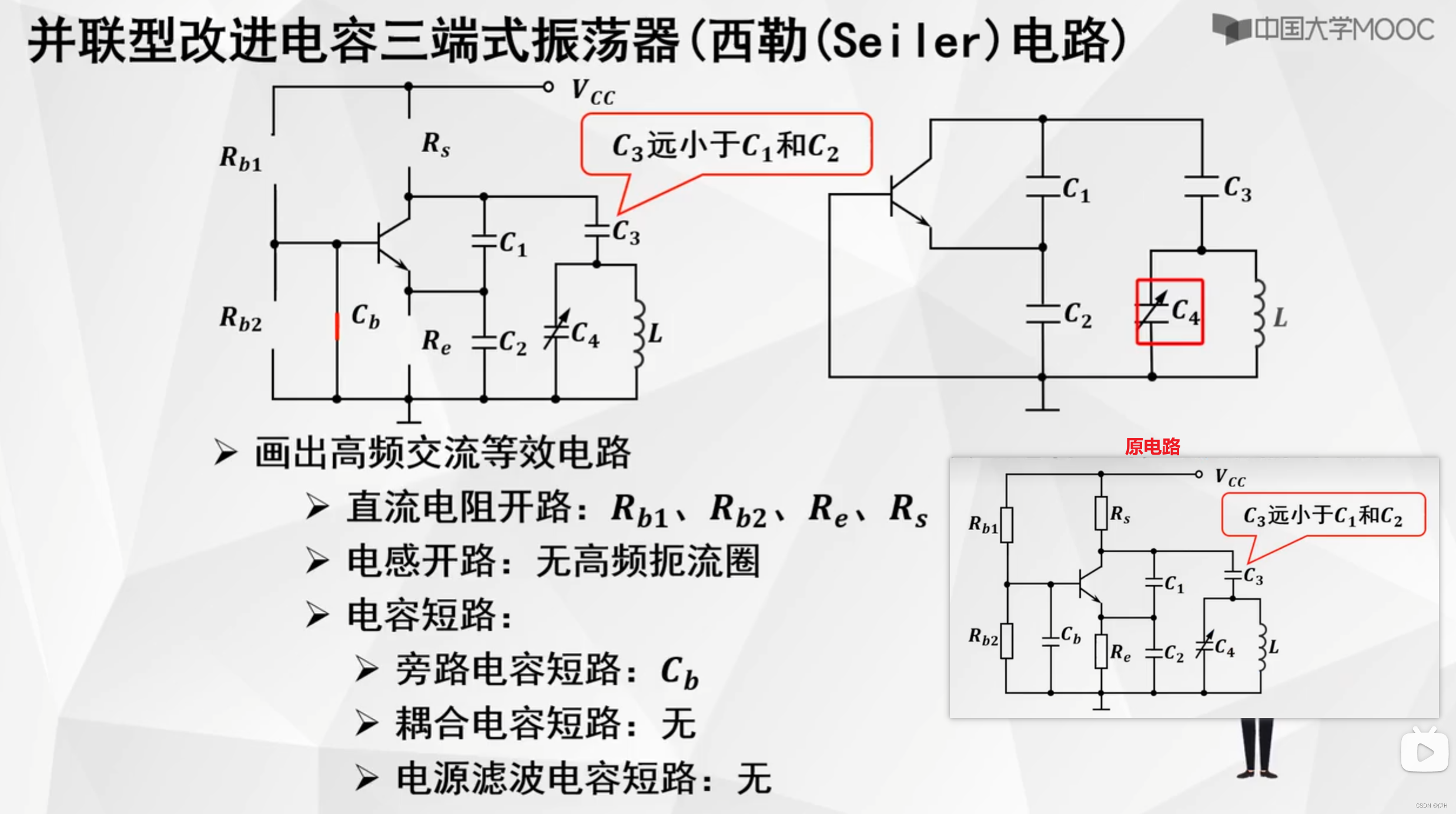

并联改进电容三端式振荡器

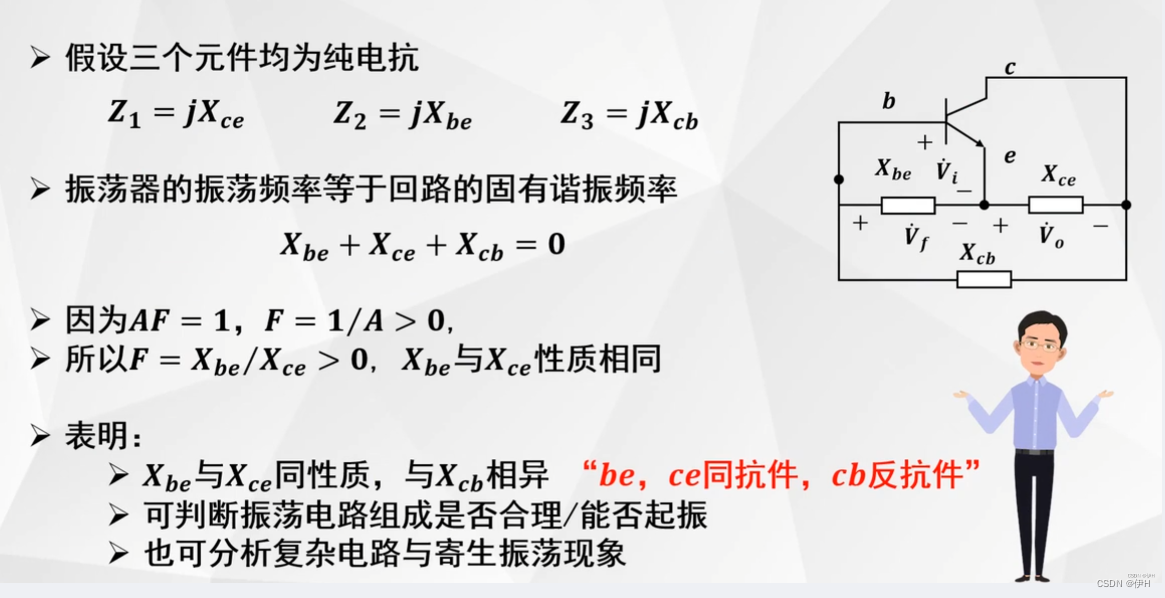

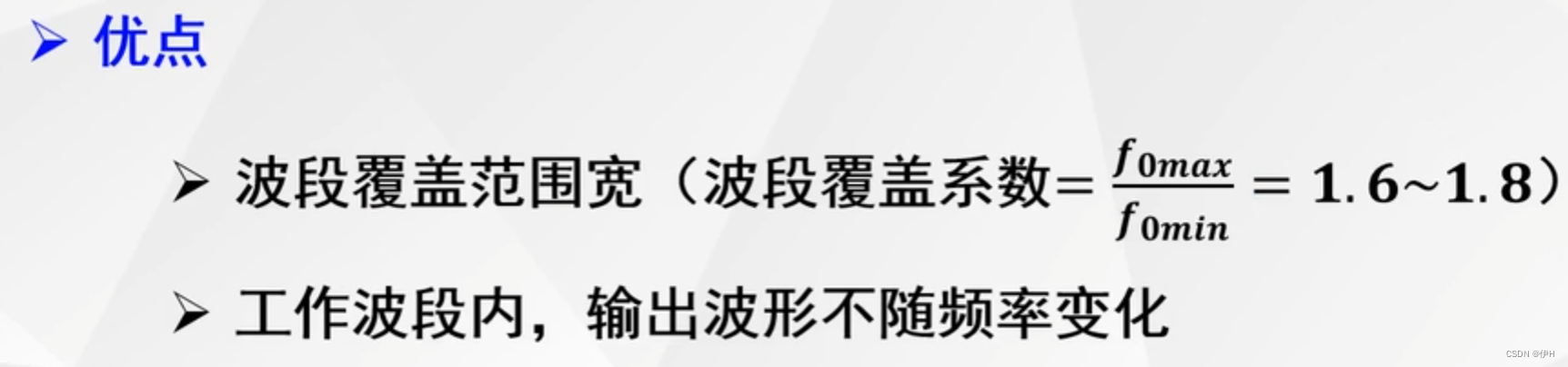

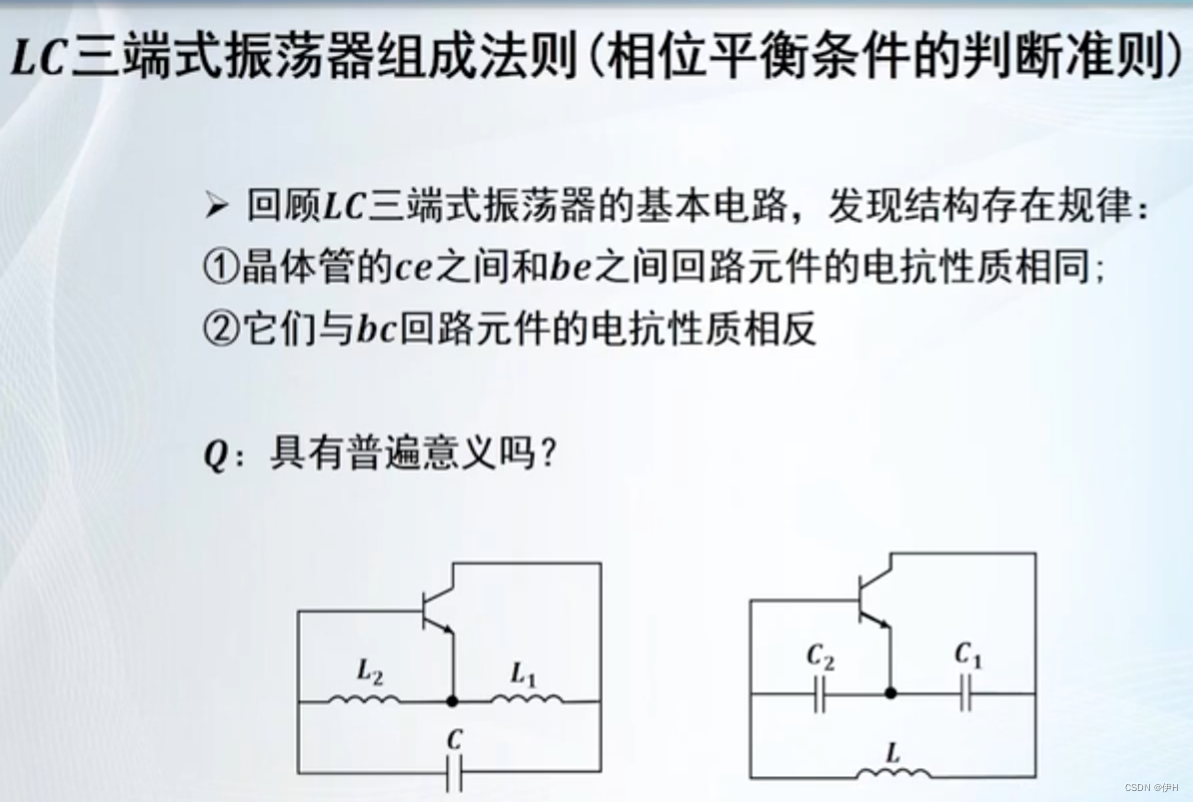

相位平衡条件的判断准则
