2024OO第二单元：电梯调度策略

前言

第二单元的主题是多线程，具体要求为模拟运行新主楼的电梯，本单元三次作业均围绕电梯的运行、接客、结束等操作，运用多线程模拟多部电梯，并使用适当的运行策略和调度策略来提高电梯的性能。

由于之前并没有接触过多线程，导致在作业完成过程中出现了许多线程不安全的问题，我本单元的成绩也相比第一单元低了很多（o(╥﹏╥)o），但也从中学到了生产者-消费者设计模式，对同步块和锁的理解也进一步加深，下面将先分析三次作业的架构，然后再分析多线程中锁与同步快的关系，最后是自己出现的bug以及心得体会。

第一次作业

第一次作业相对比较简单，虽然是多线程，但在输入时已经指定了乘客乘坐的电梯，我们只需要实现电梯类并开启6个电梯线程并可以解决该问题，主要难点在于如何将乘客请求分配给指定的电梯，电梯的运行策略是什么，如何实现捎带。

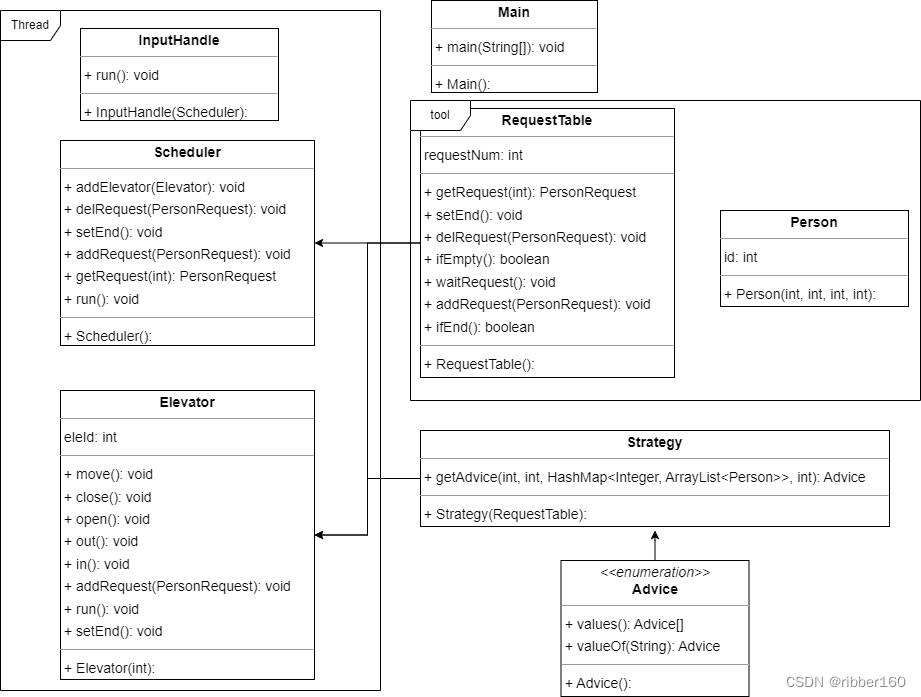

UML图

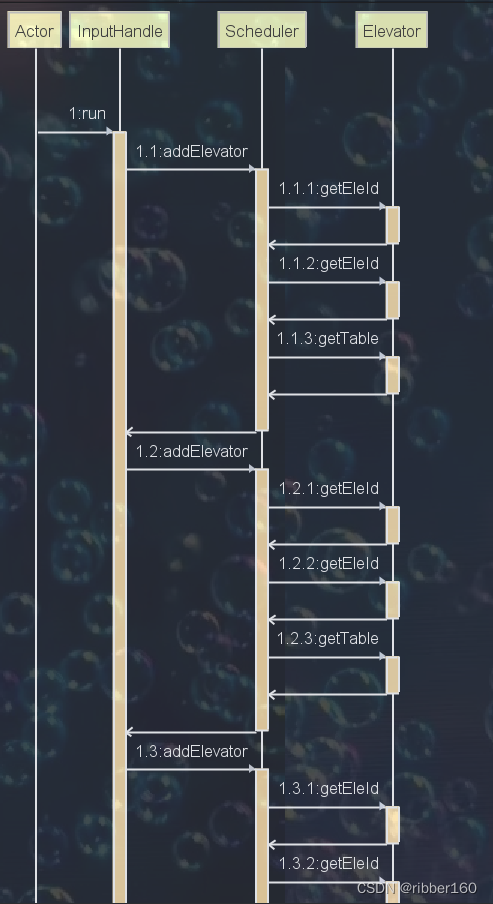

时序图

生产者-消费者模式

对于该问题，我们可以抽象为生产者-消费者问题，其中电梯为消费者，电梯分配器（Schedule类）为生产者，Schedule将乘客请求通过托盘RequestTable类分给电梯，电梯进行执行，其结构如下：

• 生产者：Schedule类，生产产品为乘客请求
• 消费者：Elevator类，对分发乘客请求进行响应
• 托盘：RequestTable类，主要为一个请求列表

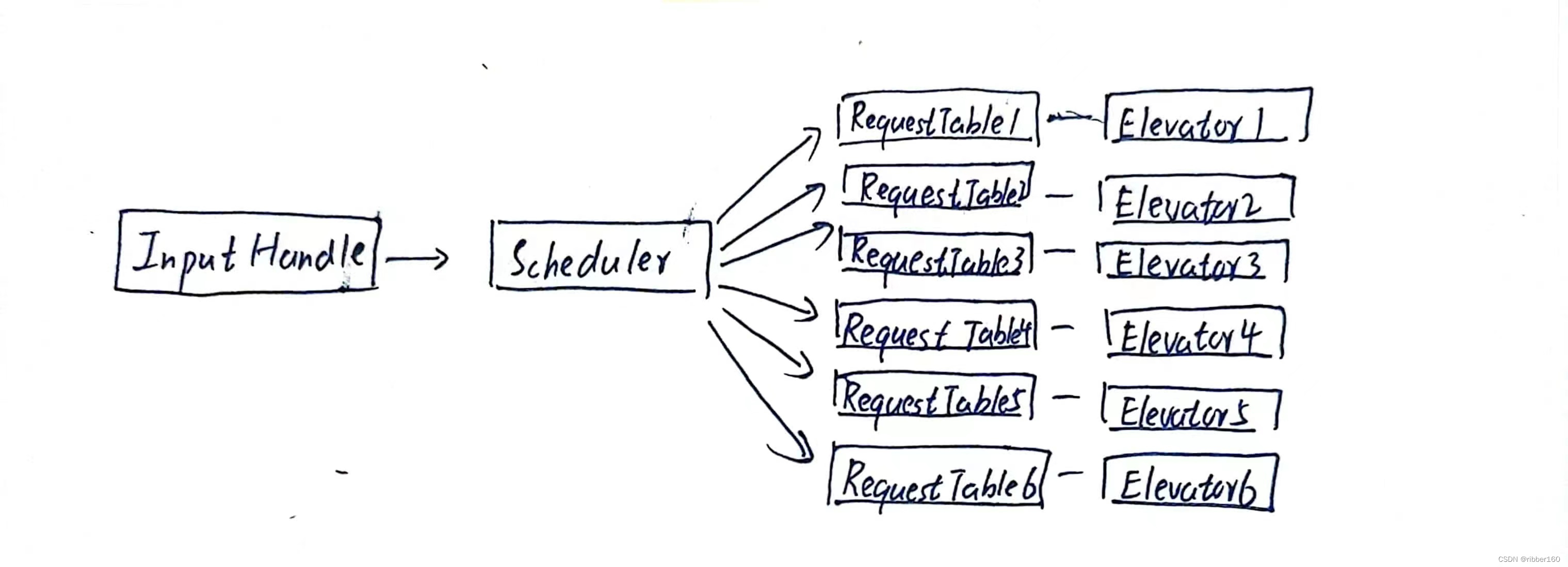

其结构如图所示：

那问题来了，为何不直接令InputHandle类为生产者？

选择Schedule类主要为了之后作业中乘客不指定电梯，由我们自己决定哪个电梯更适合接该乘客，可扩展性更高。

锁的设置

本次作业的锁设置在RequestTable类中，因InputHandle、Schedule和Elevator均共享该资源，特别是Schedule类和电梯类会共享同一RequestTable类，因此需在该类中加入请求和删除请求等方法加锁，具体实现如下：

public class RequestTable {
    private final ArrayList<PersonRequest> table;
    private int requestNum;
    private int end;

    public synchronized void addRequest(PersonRequest request) {...}

    public synchronized void delRequest(PersonRequest request) {...}

    ...

以此来保证只有一个线程对资源进行访问。

策略类

运行策略

电梯捎带策略是一个没有最优解的问题，每个算法都有使其性能很差的情况，我们可以采用ALS,LOOK等策略，这里参考hyggge学长的博客，采用LOOK算法实现电梯的捎带策略：

LOOK

算法如下：

• 首先为电梯规定一个初始方向，然后电梯开始沿着该方向运动。

• 到达某楼层时，

  首先判断是否需要开门

  • 如果发现电梯里有人可以出电梯（到达目的地），则开门让乘客出去；
  • 如果发现该楼层中有人想上电梯，并且目的地方向和电梯方向相同，则开门让这个乘客进入。

• 接下来，进一步判断电梯里是否有人

  。如果电梯里还有人，则沿着当前方向移动到下一层。否则，检查请求队列中是否还有请求（目前其他楼层是否有乘客想要进电梯）——

  • 如果请求队列不为空，且某请求的发出地是电梯"前方"的某楼层，则电梯继续沿着原来的方向运动。

  • 如果请求队列不为空，且所有请求的发出地都在电梯"后方"的楼层上，或者是在该楼层有请求但是这个请求的目的地在电梯后方（因为电梯不会开门接反方向的请求），则电梯掉头并进入"判断是否需要开门"的步骤（循环实现）。

  • 如果请求队列为空，且输入线程没有结束（即没有输入文件结束符），则电梯停在该楼层等待请求输入（wait）。

  • 注意：电梯等待时运行方向不变。在我的设计中，运行方向是电梯的一个状态量而不是过程量，用来表示下一次move时的方向。当有新请求进入请求队列时，电梯被唤醒，此时电梯的运行方向仍然是电梯wait前的方向。

  • 如果请求队列为空，且输入线程已经结束，则电梯线程结束。

策略类的设置

这里参考hyggge学长的博客，将电梯类与策略类进行分离，策略对请求列表和电梯位置进行分析，给出电梯下一步应该开关门、调转、移动和结束等操作，策略通过Advice枚举类中的MOVE,OPEN,WAIT,STOP,TURN进行返回，使代码可读性更高。

public class Strategy {
    private final RequestTable table;

    public Advice getAdvice(int direction, int position, HashMap<Integer,
            ArrayList<Person>> handleList, int nowNum) {
        if (nowNum != 0 && handleList.containsKey(position)) { //可以出
            ...
        }
        if (nowNum < 6) {
            for (int count = 0; count < table.getRequestNum(); count++) {...} //可以进

        }
        if (nowNum != 0) { //继续运
            ...
        }
        if (table.ifEmpty()) { //无请求
            ...
        }
        for (int count = 0; count < table.getRequestNum(); count++) { //继续还是掉头
           ... //判断
        }
        return Advice.TURN;
    }
}

Strategy类在电梯类中，调用上面的getAdvice()方法获得建议。

public void run() {
        while (true) {
            Advice advice = strategy.getAdvice(direction, position, handleList, numPer);
            if (advice == Advice.MOVE) {
                this.move();
            } else if (advice == Advice.OPEN) {
                this.open();
                this.out();
                this.in();
                this.close();
            } else if (advice == Advice.TURN) {
                this.direction = -1 * this.direction;
            } else if (advice == Advice.WAIT) {
                this.table.waitRequest();
            } else if (advice == Advice.STOP) {
                break;
            }
        }
    }

复杂度分析

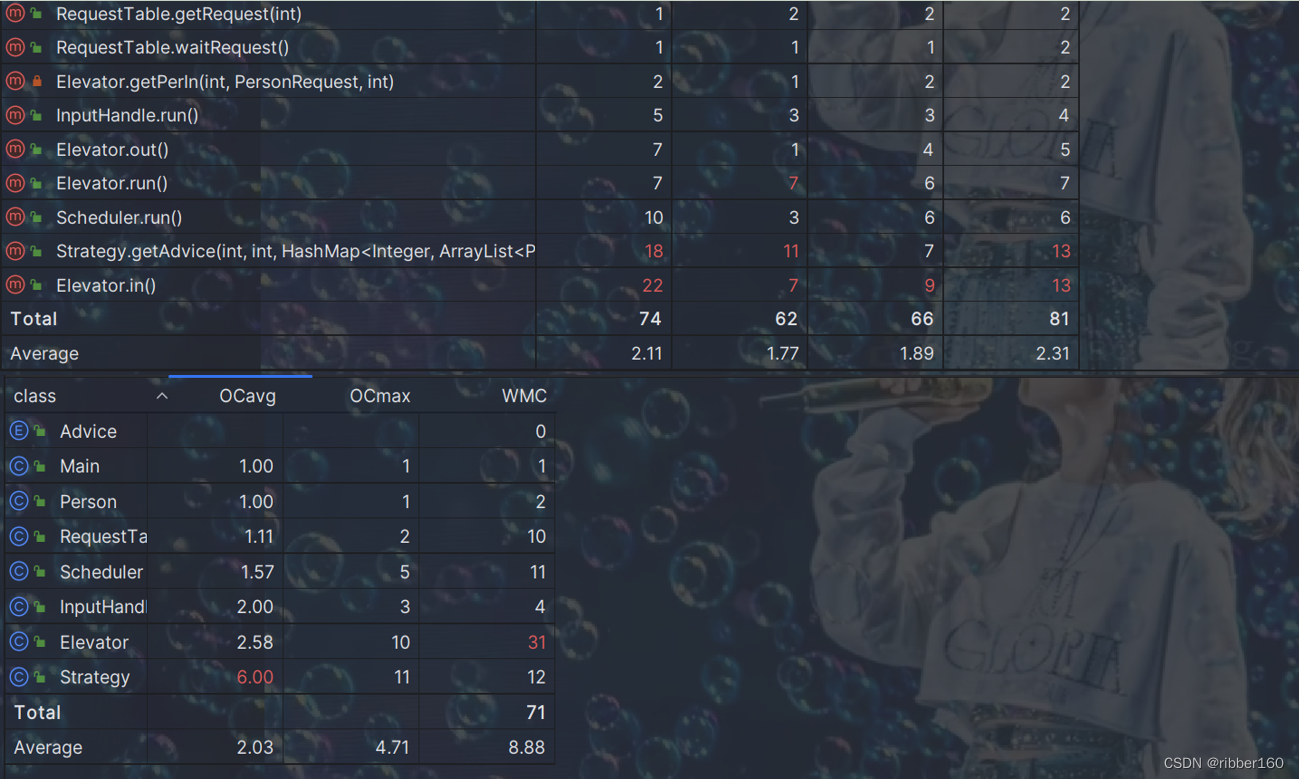

本次作业代码复杂度如下：

本次作业中代码复杂度相对较低，其中Stragety.getAdvice()和Elevator.in()方法复杂度较高，主要因为Stragety类需要进行电梯相关位置信息的分析，需进行大量的判断，以及电梯in()方法需要判断是否有人进入，导致复杂度较高。

第二次作业分析

本次作业的乘客请求不再指定电梯，需要我们自行设计调度策略，同时加入了电梯RESET要求，电梯可能在运行过程中会重置电梯参数，同时，本次作业不支持自由竞争，引入了RECEIVE约束。

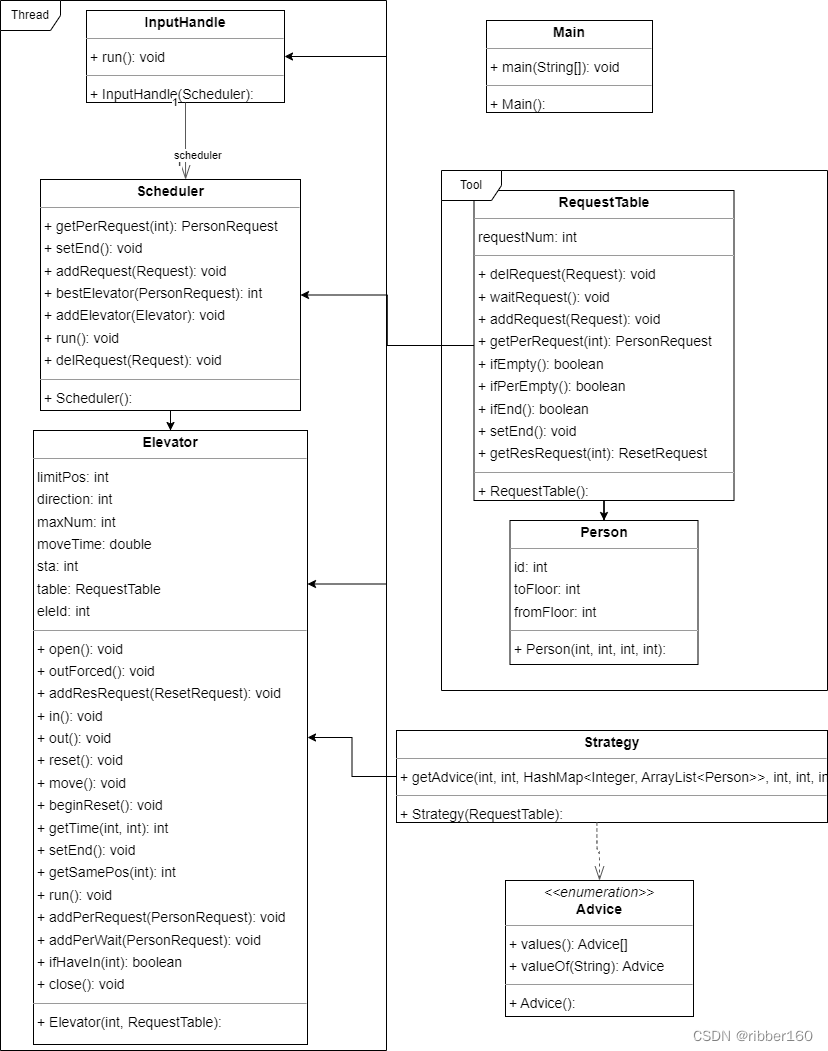

UML图

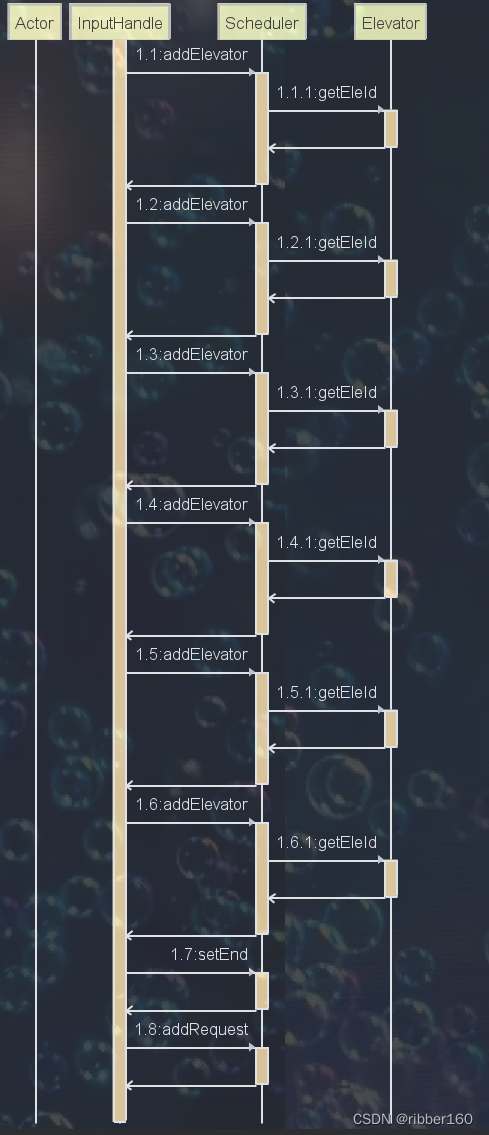

时序图

调度策略

本次作业便可用到上次作业中的Schedule类，这里可以使用很多调度策略，如随机分配，顺序分配，请求人数最少、调参、影子电梯等方法，这里若想了解更多，可参考Thysrael 学长的博客，我的调度策略为到达时间最短策略，类似于平常生活中的电梯策略，即计算出每部电梯到达乘客请求楼层的时间，其中包括移动时间，开关门时间等，选择其中时间最短的电梯，保证乘客能尽快乘上电梯。过程如下：

• 电梯已经超载，给时间加上一个很大的数（从而可以分给其他电梯，若都超载，则都加上相同的数，无影响）
• 若正在重置，计算出电梯结束重置所需要的时间（在重置时会获取电梯的系统时间）
• 计算需要跨越几个楼层接到乘客，计算其移动时间。
• 若在这些楼层有乘客会进入或退出，则需加入开关门时间。
• 计算完时间之后，若几部电梯时间相等或相差不大（100ms以内）则在这几部电梯中随机选择。（防止默认都分给一部电梯）

代码结构如下：

public int getTime(int from, int to) {
        int time = 0;
        if (numPer + table.getRequestNum() + waitQueue.getRequestNum() > maxNum) {
            time += 4000;
        }
        if (state == 2) { //正在重置
            long currentTime = System.currentTimeMillis();
            time += (int) (1200 - (currentTime - beginResetTime));
        }
        if ((state == 1 && Math.abs(from - position) > resetCount)) { //即将重置
            time += 1200;
        }
        if ((from - position) * direction > 0) { //同方向
            time += (int) (moveTime * 1000) * Math.abs(from - position);
            ... //计算开关门时间
        } else if ((from - position) * direction < 0) {
            int limited = getLimitPos();
            time += (int) (moveTime * 1000) * (Math.abs(limited - position) * 2
                    + Math.abs(position - from));
            ... //计算开关门时间
        }
        return time;
    }

RESET请求

电梯在运行一段时间以后，其性能参数(满载人数、移动时间)可能会发生改变。接收到重置指令的电梯需要尽快停靠后完成重置动作，再投入电梯系统运行。为安全起见，电梯重置时内部不可以有乘客，且重置动作需要1.2s。

这里只列举几个多线程中容易出现的bug以及解决措施：

• RESET和RECEIVE同时输出：

  作业规定RESET_BEGIN之后将不能再RECEIVE乘客，但有可能会出现以下情况：

  这是因为我们设置电梯状态为重置状态之后还未来得及同步给Schedule类的间隙时间内，来了一个请求分给了该电梯，因此，我选择在设置电梯为重置状态（此时电梯的请求会被加入等待队列不输出RECEIVE），先睡50ms，在输出RESET_BEGIN，即：

  public void reset() {
          ...
          state = 2; //设置为重置状态
          try {
              sleep(50);
          } catch (InterruptedException e) {
              throw new RuntimeException(e);
          }
          TimableOutput.println("RESET_BEGIN-" + this.id);
          try {
              sleep(1200);
          } catch (InterruptedException e) {
              throw new RuntimeException(e);
          }
      	...
  }


• RESET之后移动了三次

  这也是多线程同步的问题，虽然我加入了计数器，只让电梯在RESET之后只移动两层，但很可能在设置计数器的间隙内，便有时间片输出了ARRIVE，此时计数器未来得及计数，从而会移动三层。因此， 我选择在重置之后只尽力移动一层，保证线程安全。

锁的设置

本次作业锁的设置依然在RequestTable类中，与上次作业并无差别。

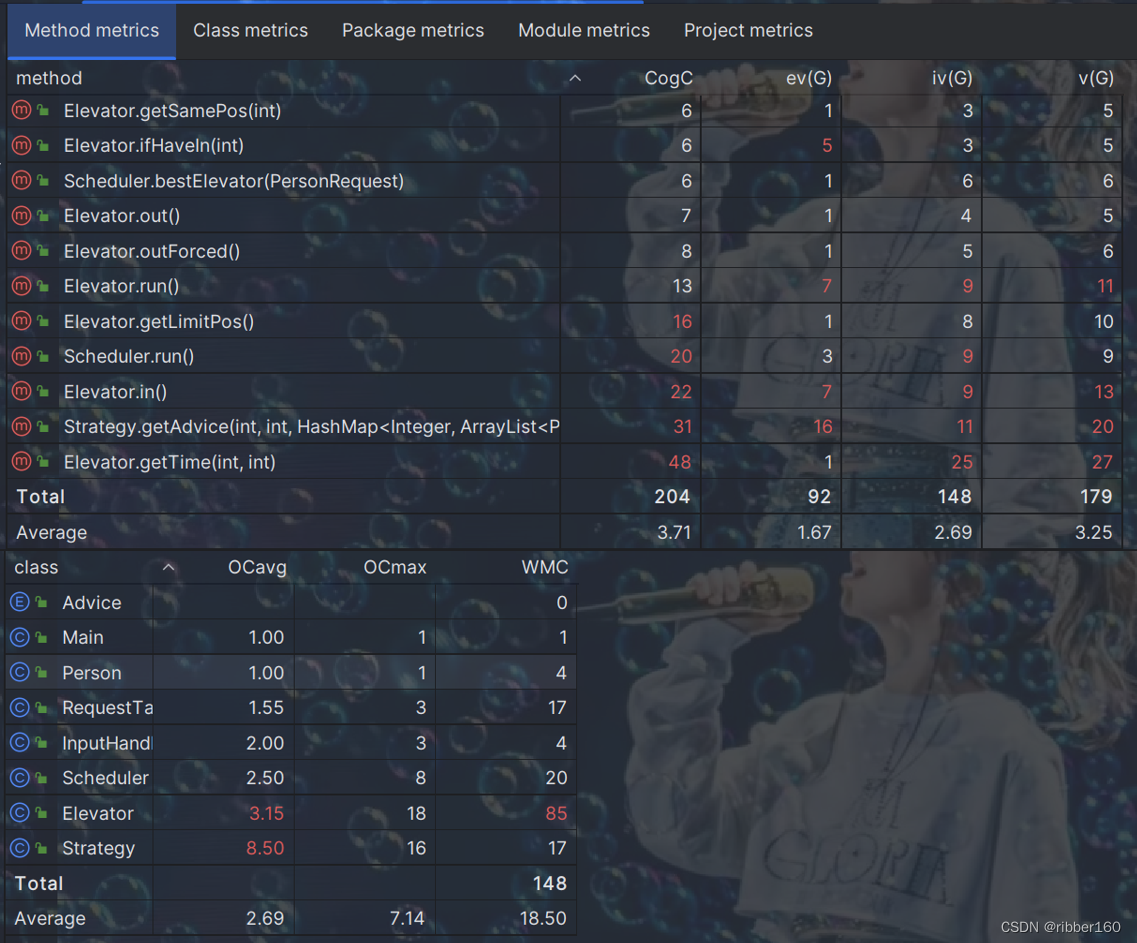

复杂度分析

与上次作业相同，代码复杂度明显增高，因增加了RESET请求，需要增加大量判断代码以及对Elevator类的修改，并且将调度策略中getTime()方法放在Elevator类中，导致Elevator类复杂度较高，方法复杂度较高的也都集中在Stragety和Elevator类中。

第三次作业

本次作业增加了第二类重置要求，电梯可以变为双轿厢电梯，分为上（B）下（A）两部，中间有换乘楼层。难点主要在于架构如何实现双轿厢电梯，如何避免双轿厢电梯相撞以及调度策略的变化。

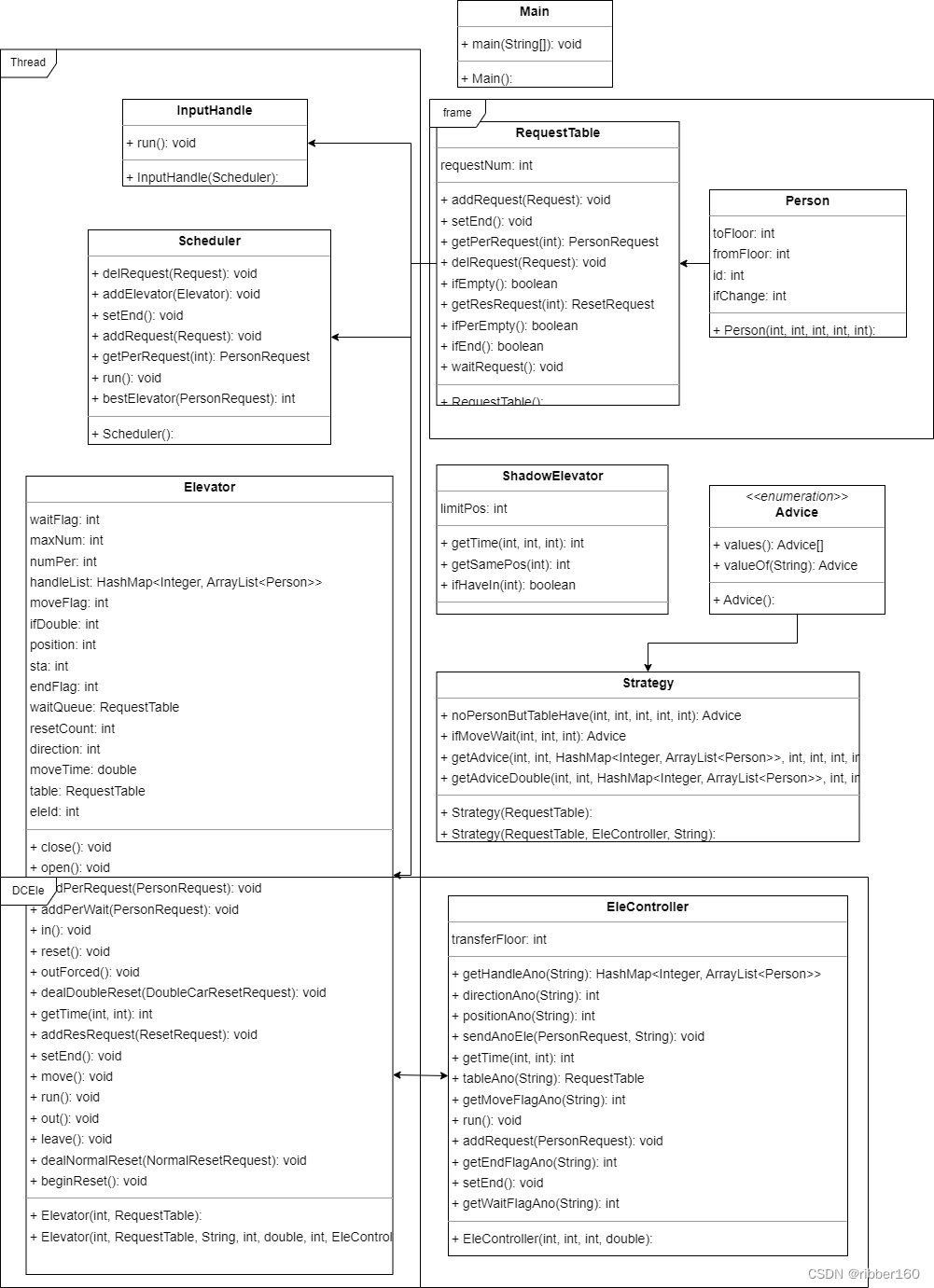

UML图

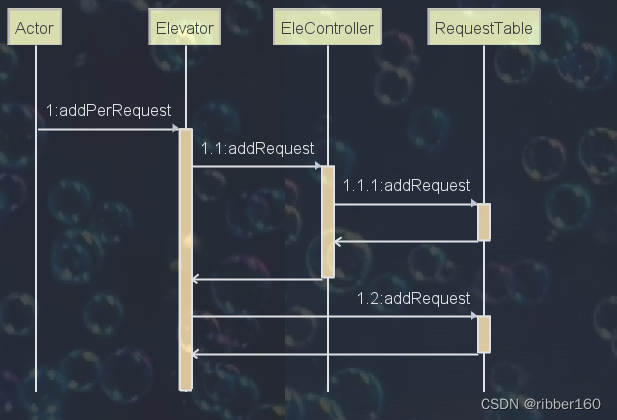

时序图

架构实现

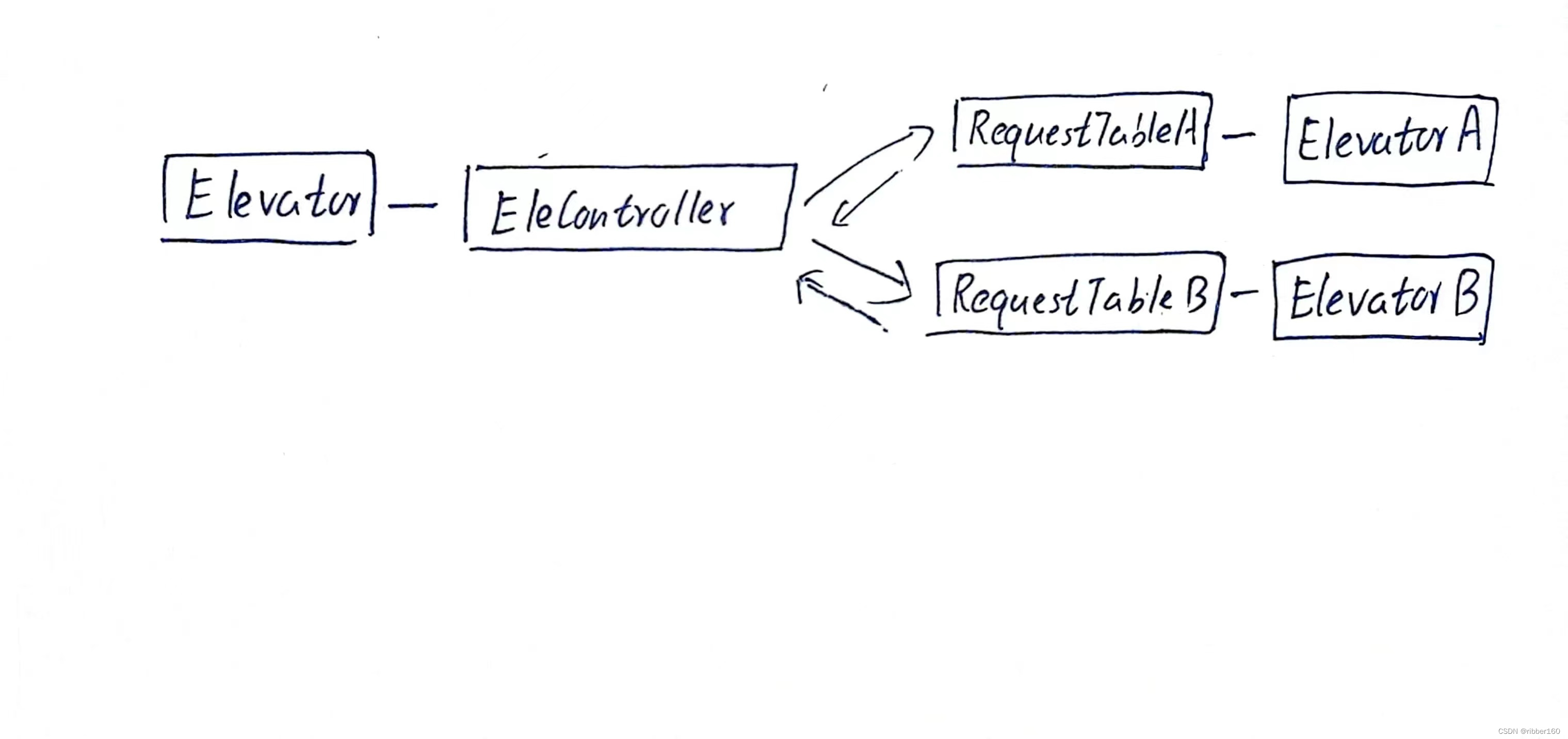

在思索良久之后，决定在原有结构中进行扩展，而非重构，我在原来的单轿厢电梯中加入ElevatorController，该类起到二次分配器的作用，若电梯为单轿厢，则其为null，否则，它会在构建时创建两个elevator类包含在其中，从而实现双轿厢电梯的架构，代码和架构设计图如下：

public class EleController extends Thread {
    private final RequestTable mainRequest;
    private final Elevator elevatorA;
    private final Elevator elevatorB;
    private final int transferFloor;

    public EleController(int id, int transferFloor, int maxNum,
                         double moveTime) {
        mainRequest = new RequestTable();
        ...
        elevatorA = new Elevator(id, tableA, "A", maxNum, moveTime, transferFloor,
                this);
        elevatorB = new Elevator(id, tableB, "B", maxNum, moveTime, transferFloor,
                this);
        this.transferFloor = transferFloor;
    }
    ...
}

因此我们便实现了双轿厢电梯的架构。

策略类调整

在如何防止双轿厢电梯相撞的问题上，可以选择通过设置一个标志变量，然后通过获得该变量的锁来实现，也可以通过二次分配器来获取搭档电梯的相关信息来进行分类讨论，这里我选择后者：

public Advice getAdviceDouble(int direction, int position, HashMap<Integer,
            ArrayList<Person>> handleList, int nowNum, int max) {
        ...
        if (nowNum != 0 && handleList.containsKey(position)) { //可以出
            ...
        }
        if (nowNum < max) {
            for (int count = 0; count < table.getRequestNum(); count++) { //可以进
               ...
            }
        }
        if (nowNum != 0) { //继续运
            if (name.equals("A") && position == transfer - 1 && direction == 1) {
                return ifMoveWait(posAno, directionAno, transfer);
            }
            if (name.equals("B") && position == transfer + 1 && direction == -1) {
                return ifMoveWait(posAno, directionAno, transfer);
            }
            return Advice.MOVE;
        }
        if (table.ifEmpty()) { //无请求
            ...
        }
        for (int count = 0; count < table.getRequestNum(); count++) { //继续还是掉头
            PersonRequest request = table.getPerRequest(count);
            int from = request.getFromFloor();
            if (((from - position) * direction > 0)) {
                if (from == transfer) {
                    return noPersonButTableHave(transfer, position, posAno,
                            direction, directionAno);
                }
                return Advice.MOVE;
            }
        }
        return Advice.TURN;
    }

大概思路如下：

• 某一电梯到达换成楼层上（或下）一层，判断搭档电梯是否在换乘楼层，是则GAP（即睡100ms,等待搭档电梯离开）
• 若搭档电梯也在楼层上（或下）一层并且方向也指向换乘楼层，若搭档电梯已经开始移动，则GAP，若未开始移动，若本电梯是A电梯，则GAP，是B电梯，则MOVE，即B的移动优先级大于A。

注意：若搭档电梯在换乘楼层上（或下）一层但方向并不指向换乘楼层，则该电梯可以自由移动。

调度策略

由于hw6中我使用了到达时间最短的调度策略，因此在hw7也采用该策略，对于双轿厢电梯，若需要换乘，则计算两部电梯的到达时间（一个到出发楼层，一个到换乘楼层），若不需要换乘，计算其所搭乘的电梯时间即可。

//EleController.java
public int getTime(int from, int to) {
        int time = 0;
        if ((from - transferFloor) * (to - transferFloor) < 0) {
            if (from > to) {
                time += elevatorA.getTime(transferFloor, to);
                time += elevatorB.getTime(from, transferFloor);
            } else {
                time += elevatorA.getTime(from, transferFloor);
                time += elevatorB.getTime(transferFloor, to);
            }
        } else {
            if (from < transferFloor) {
                time += elevatorA.getTime(from, to);
            } else if (from > transferFloor) {
                time += elevatorB.getTime(from, to);
            } else {
                if (from < to) {
                    time += elevatorB.getTime(from, to);
                } else {
                    time += elevatorA.getTime(from, to);
                }
            }
        }
        return time;
    }

复杂度分析

与上次作业相比，加入了双轿厢电梯，但总体上代码复杂度并无较大变化，主要因为新建了类，更好的进行封装。

bug分析

hw5

hw5强测中出现了RTLE的情况，助教说可能是死锁问题，但第五次作业的线程同步问题并没有那么复杂，我经过检查代码逻辑并没有发现问题，之后思考很久才发现，原因在于电梯并未正常结束，因为在电梯setEnd()时，很可能电梯类正要执行wait()操作，此时若setEnd()线程方法进行的比较快，提前进行了notifyAll()，之后电梯再wait()，那么电梯将不会再被唤醒，因在我的架构中，只有addPerRequest()和setEnd()方法中有notifyAll()，这种bug触发的概率很低，本地也从未出现过（但鼠鼠很不幸被评测机抓到了两次），解决方法可以设置一个变量锁，必须在电梯wait()之后才能setEnd()

hw6

详情见第二次作业中的RESET请求，已经进行了分析。

hw7

依然会存在全部分给同一部电梯的情况（uu们的数据点都太刁钻了。。。），主要一个原因在于若某一部电梯已经到了新来请求的起始楼层，但此时电梯已经移动了，那该请求就需要等电梯返回才能接到，因此需要引入moveFlag才能避免这种情况。

心得体会

第二单元好难啊(灬ꈍ ꈍ灬)，多线程不仅很难发现线程同步问题，还很难调试。我的调试方法就是采用打印相关变量，不过也算是有效。再有就是RTLE问题真的很难复现，强测中RTLE的点很有可能再交一遍就过了。。。同时我对于多线程的理解也只停留在简单的设置方法锁和唤醒，但变量锁显然更能提高性能，不过好在三次作业都能平稳地度过，自己在过程中也从小白到能编写基本的多线程程序，最后第七次作业强测也拿到了99分的成绩，也算是一个完美的收官（撒花鼓掌~） （醒醒，这只是第二单元）

致谢

• hyggge学长的博客，对我帮助很大
• Yanna学姐的博客，对我调度策略的完善帮助很大
• Thysrael 学长的博客，对各种调度策略的实现难度和性能进行了详细的介绍
