学习笔记11

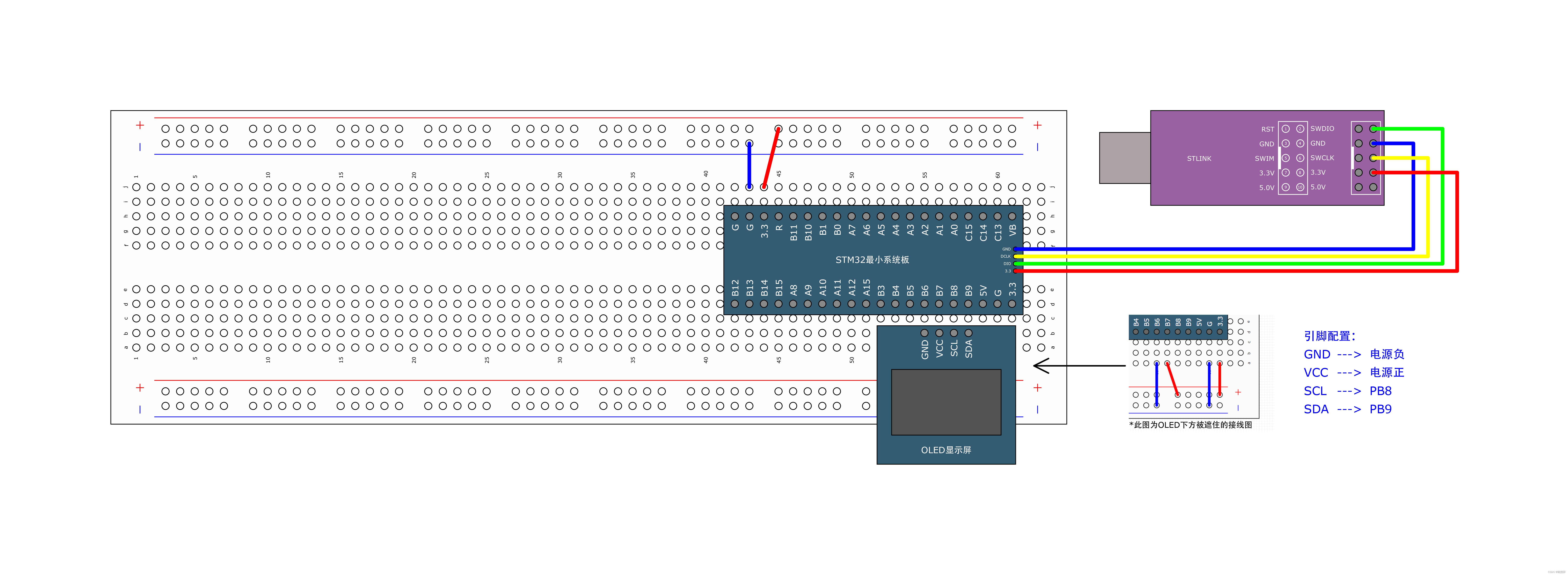

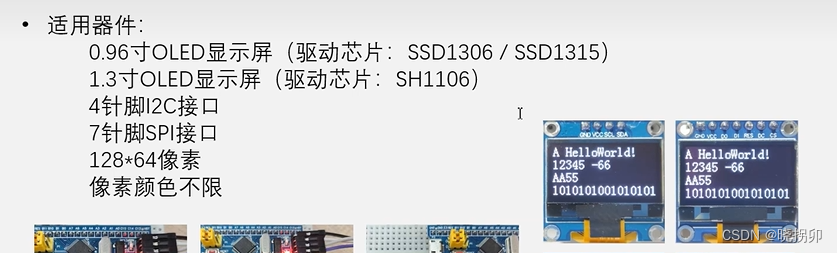

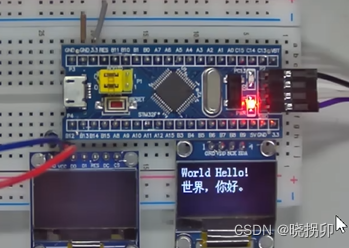

4引脚0.96寸OLED模块使用：（需使用江协科技提供代码）

（主要为模块的使用，较少涉及底层）

代码使用UTF-8

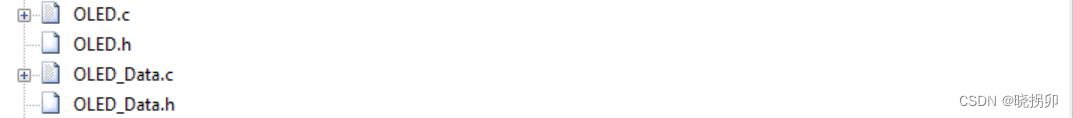

 加入所需文件：

 可外部调用函数：

初始化函数

void OLED_Init(void);

 更新函数：

在所有控制函数写完后要加上/*更新函数*/来写入数据使OLED真正显示图像。

OLED_Update

全部更新：使OLED全屏幕的显示更新

OLED_UpdateArea

部分更新：使OLED屏幕的指定部分更新--x:起始行 y:起始列 With:宽度 Heigh:高度  调用后仅更新x，y起始，宽with高heigh大小的矩形OLED显示屏像素点。

/*更新函数*/
void OLED_Update(void);
void OLED_UpdateArea(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height);

 控制函数

 OLED_Clear

调用后清除OLED全屏幕显示。

 OLED_ClearArea

同理部分更新函数。

 OLED_Reserse

调用后全屏幕反色。

OLED_ReserseArea

同上理。

/*显存控制函数*/
void OLED_Clear(void);
void OLED_ClearArea(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height);
void OLED_Reverse(void);
void OLED_ReverseArea(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height);

显示函数（部分）

OLED_ShowChines

显示OLED_Data中定义过的文字：



定义文字

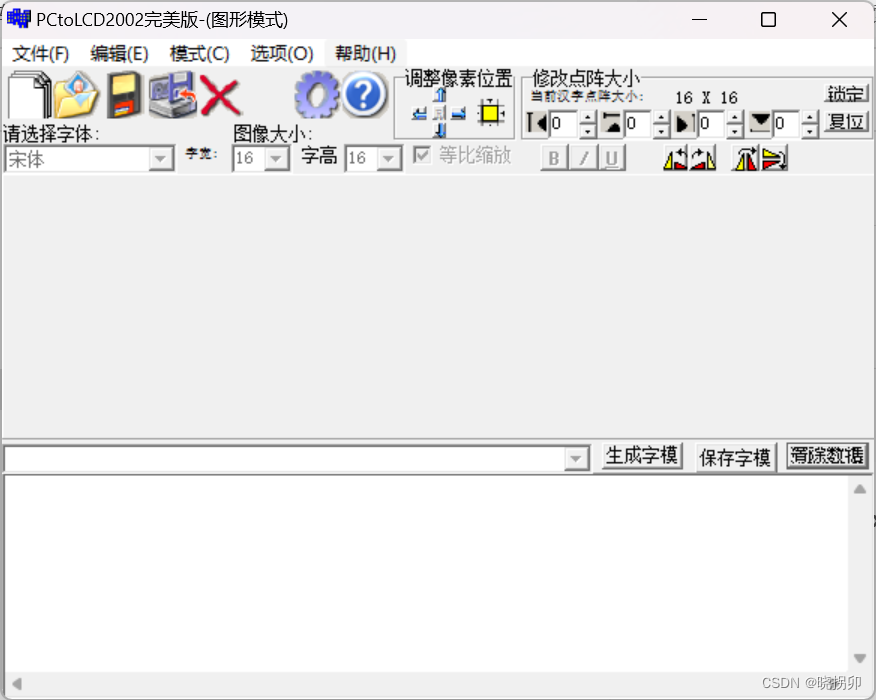

使用取模软件：

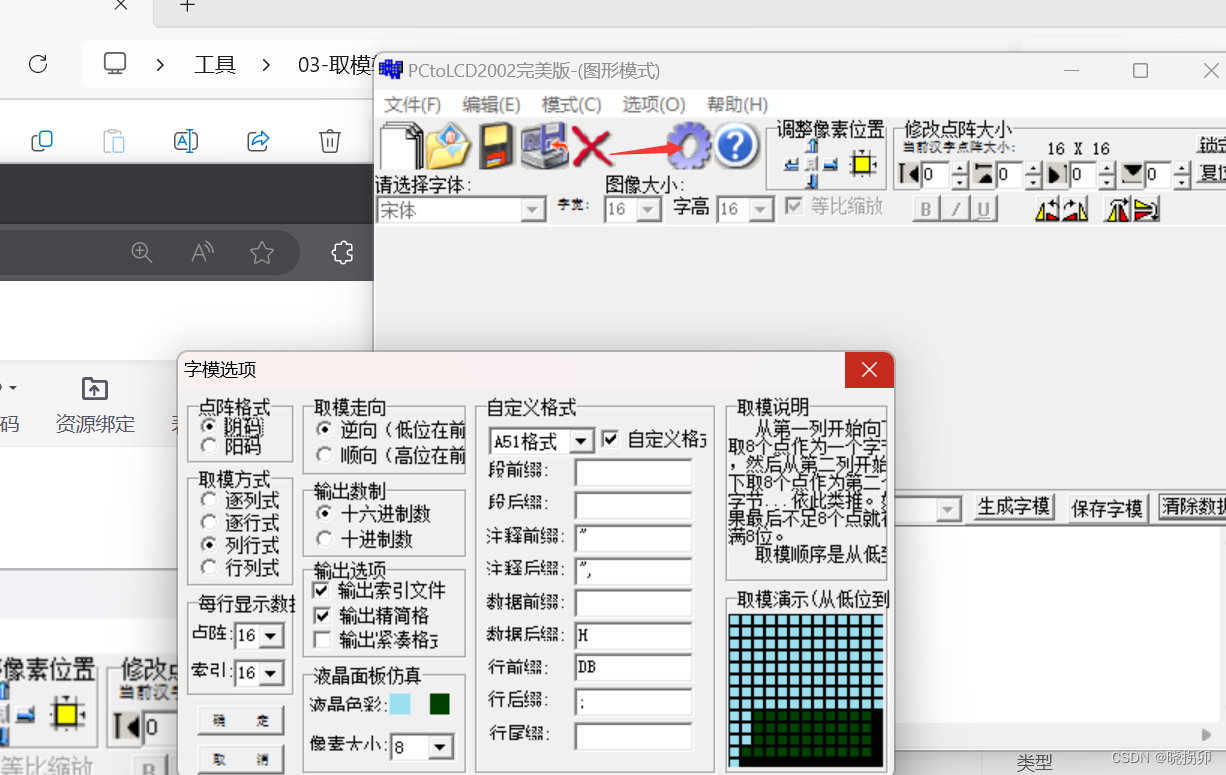

 点击设置选项

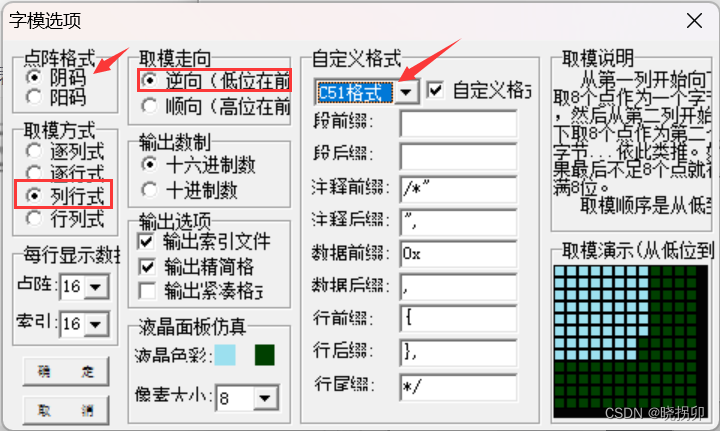

 更改设置

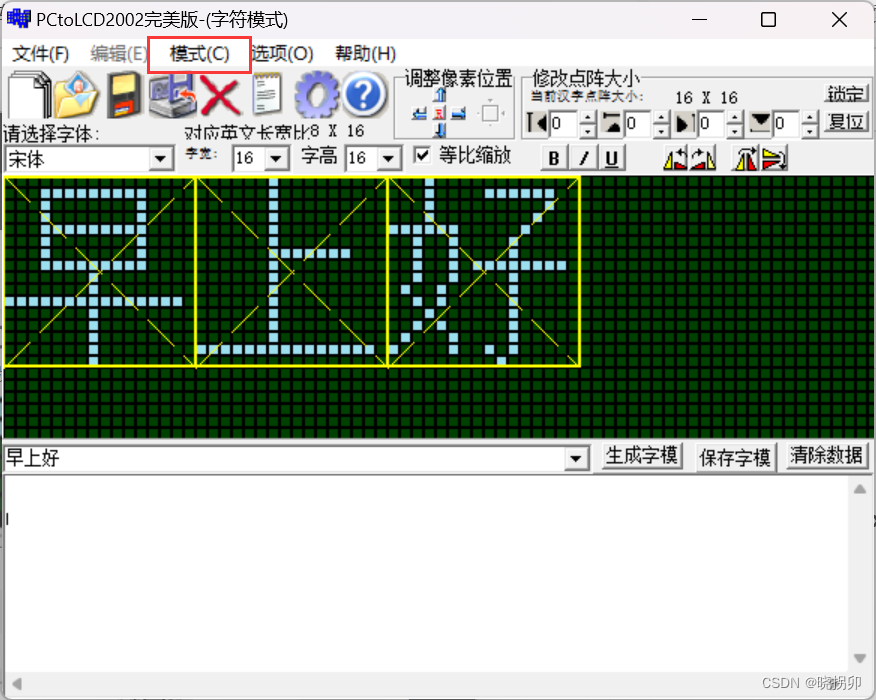

  在模式下选择字符模式（截不了图）

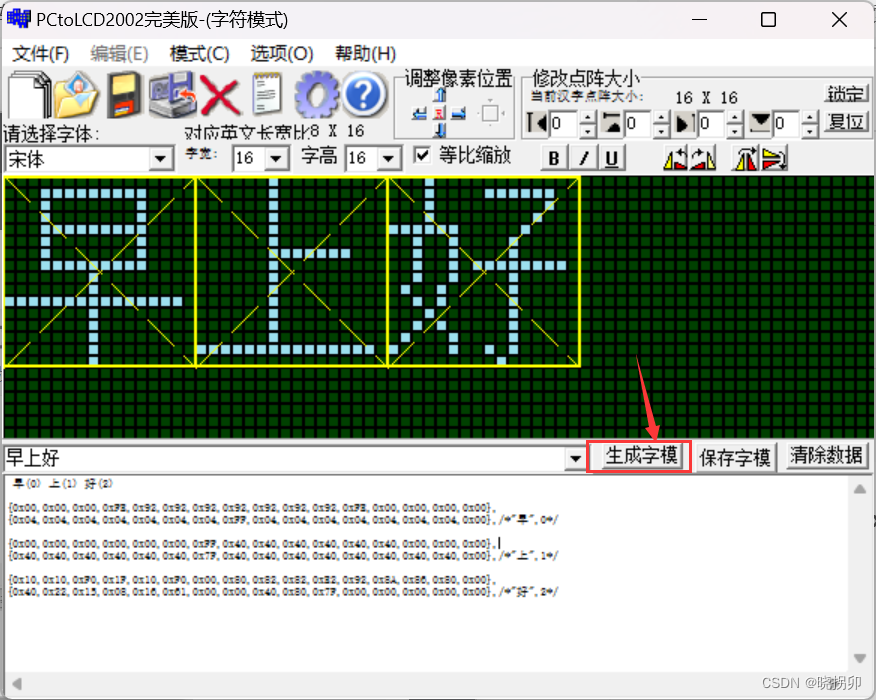

 生成字模

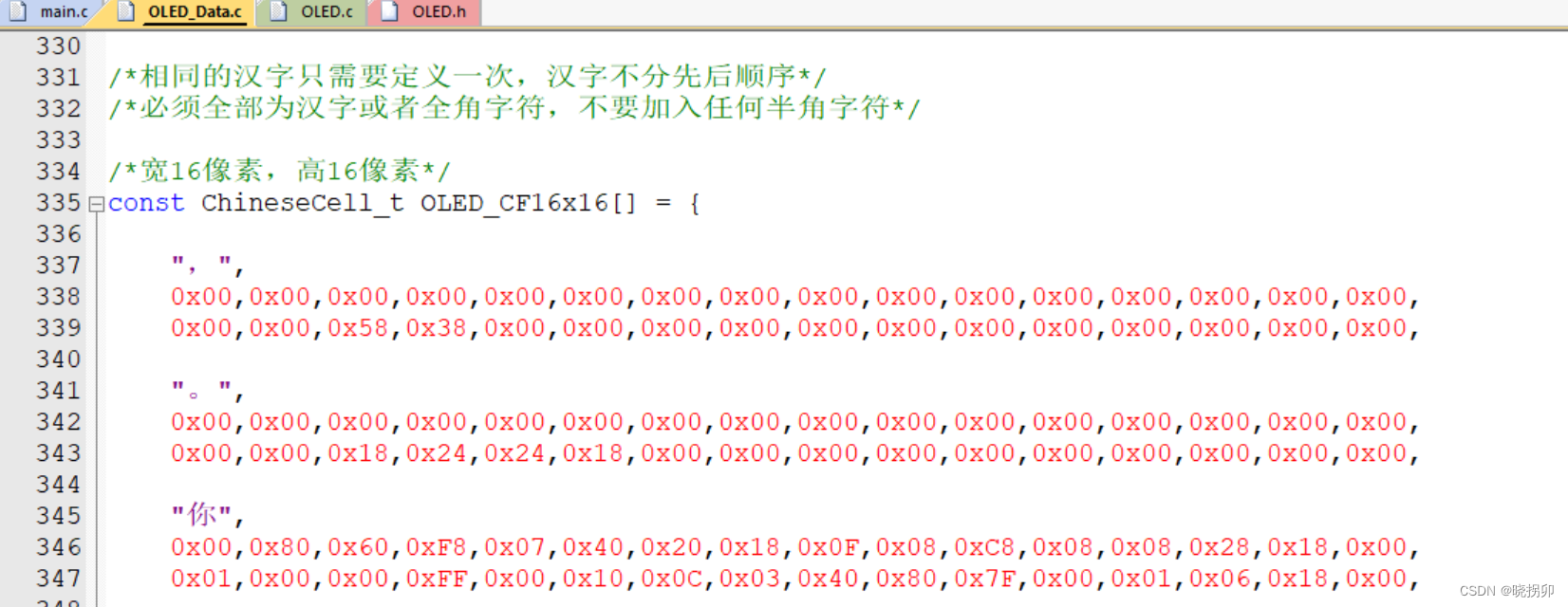

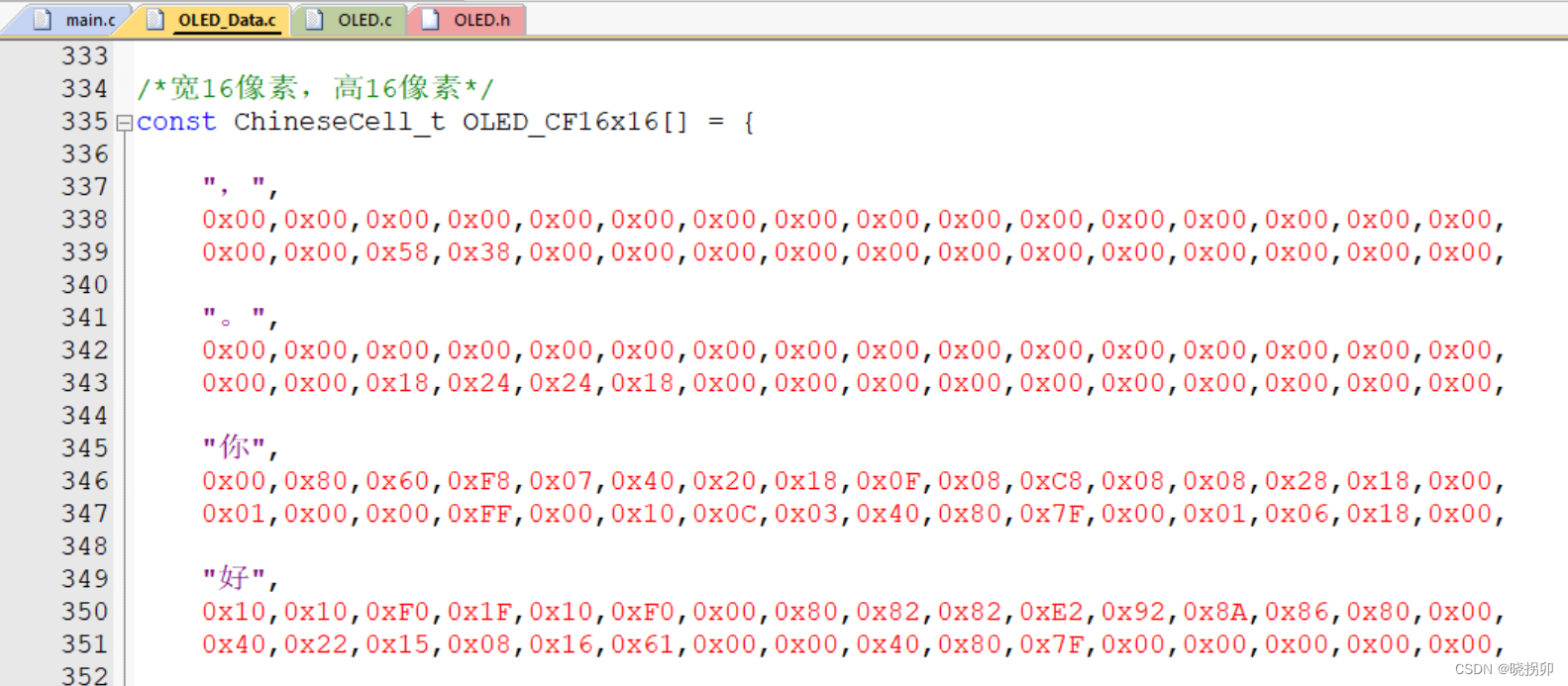

 复制后按格式写入OLED_Data.c文件中

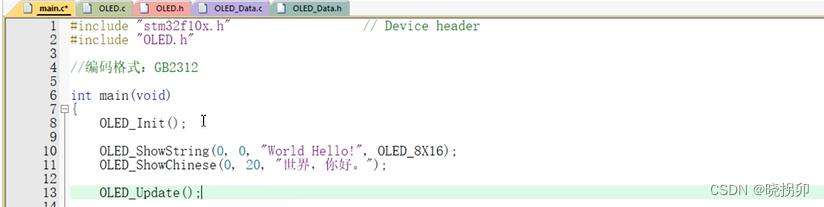

 后即可使用。



 未定义过的汉字会显示默认的符号。

OLED_ShowImage

显示图像

显示OLED_Data中定义过的图像：

定义图像

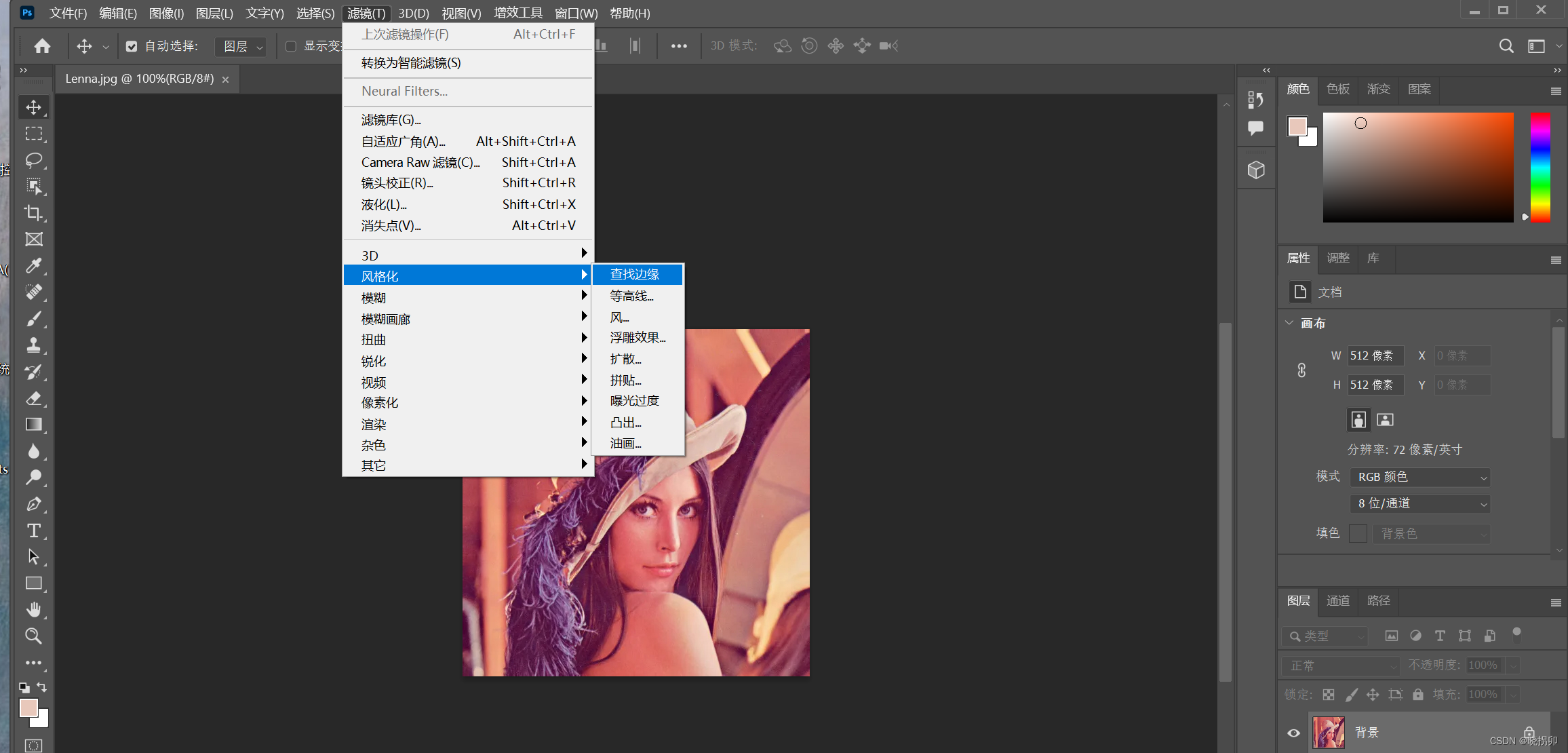

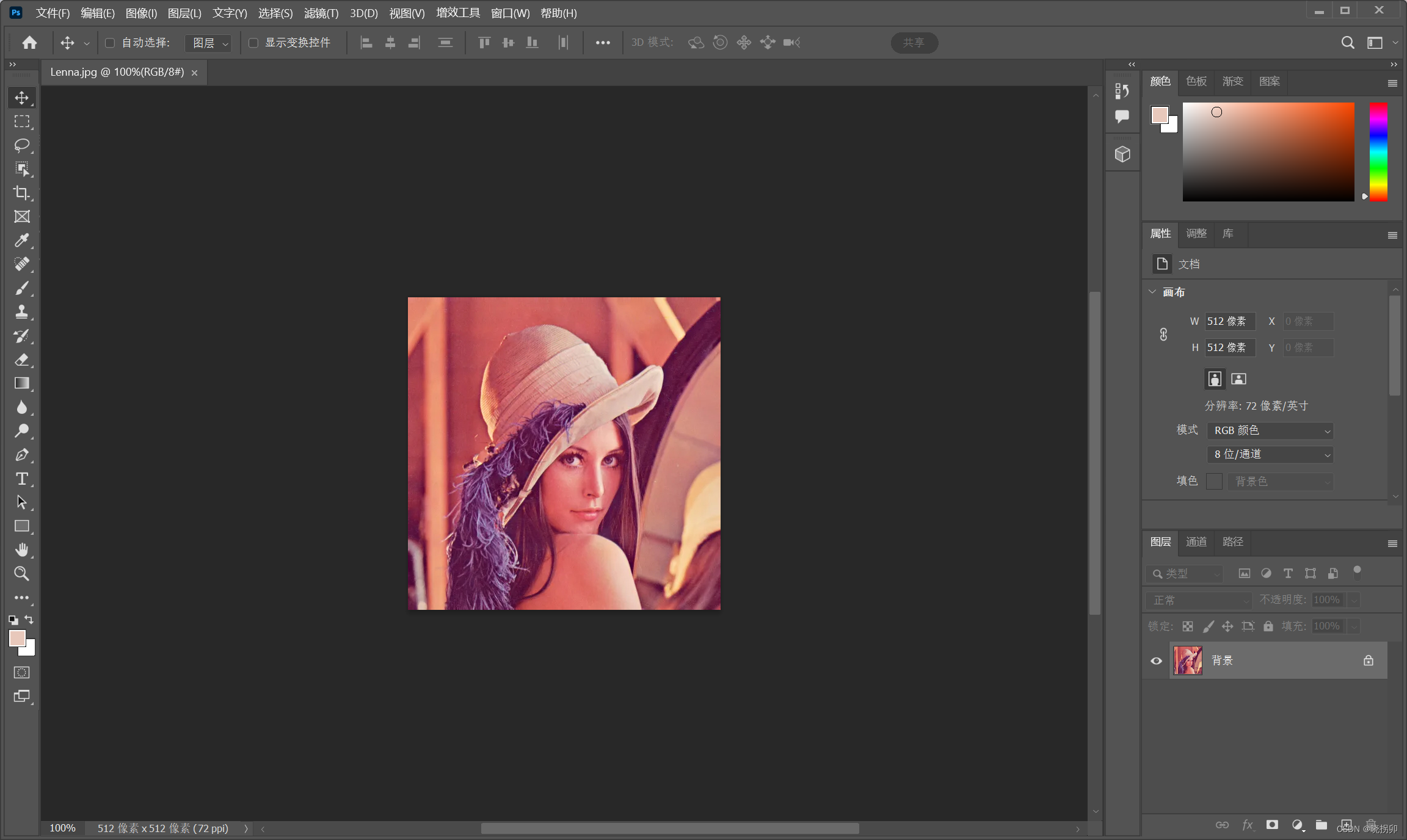

处理图像（多次调整到合适图像）

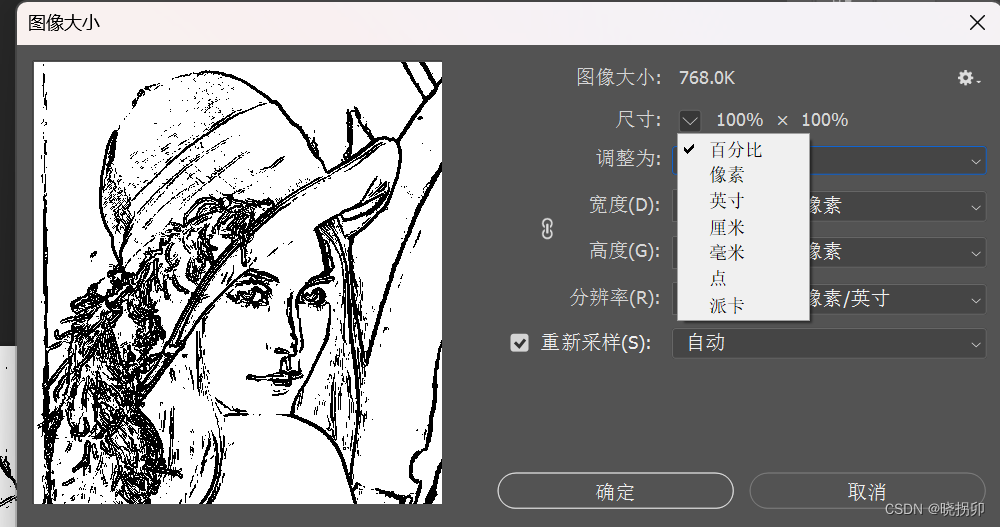

图像大小

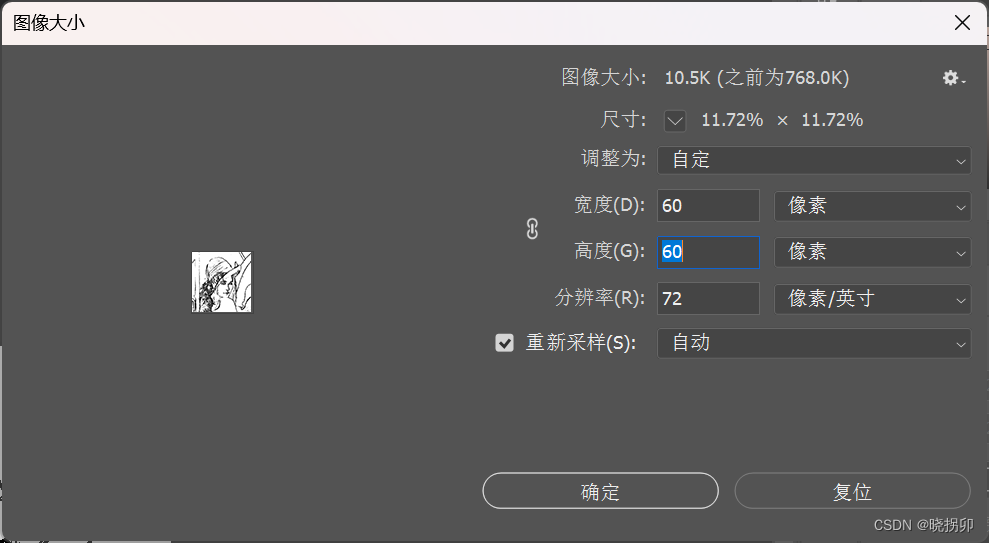

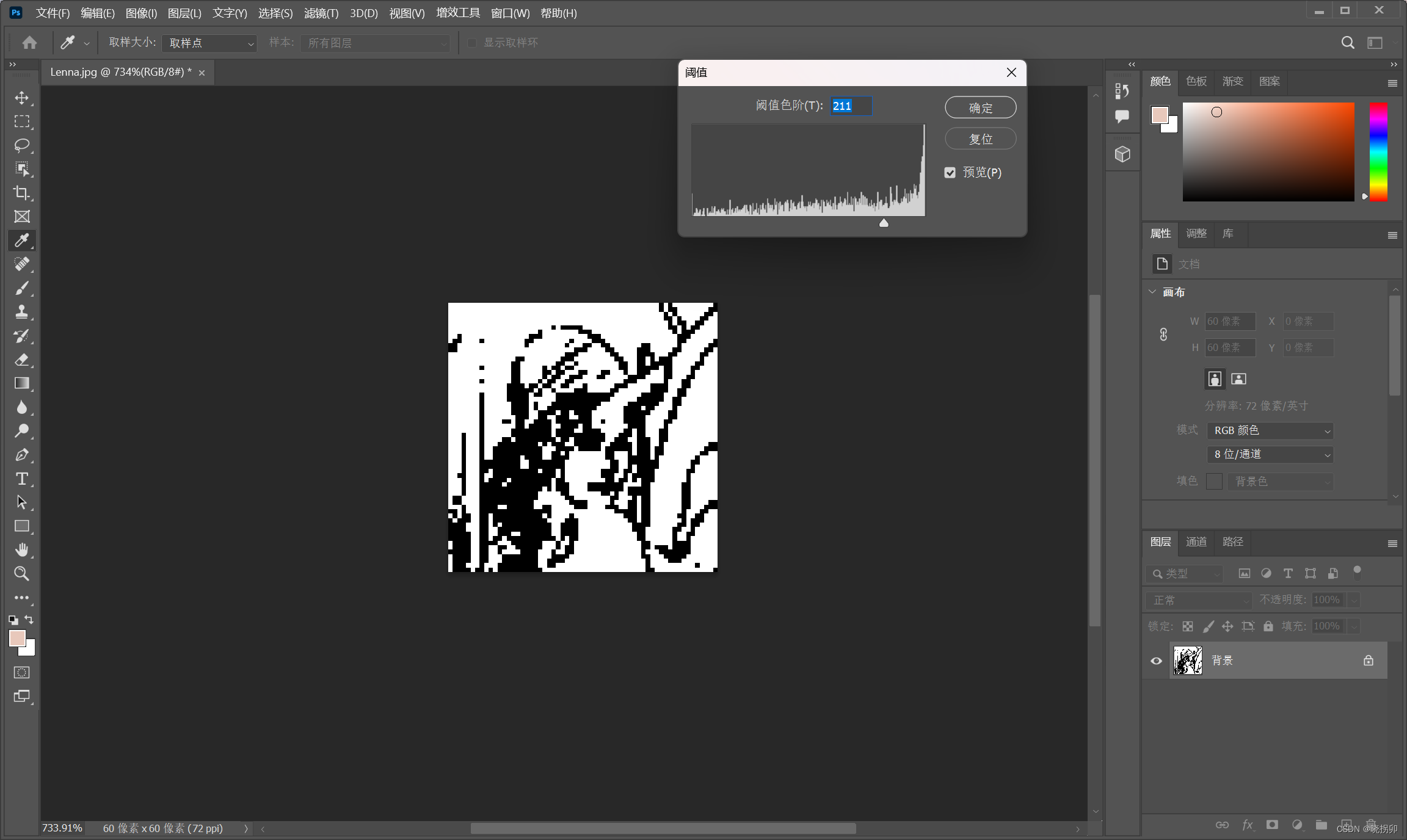

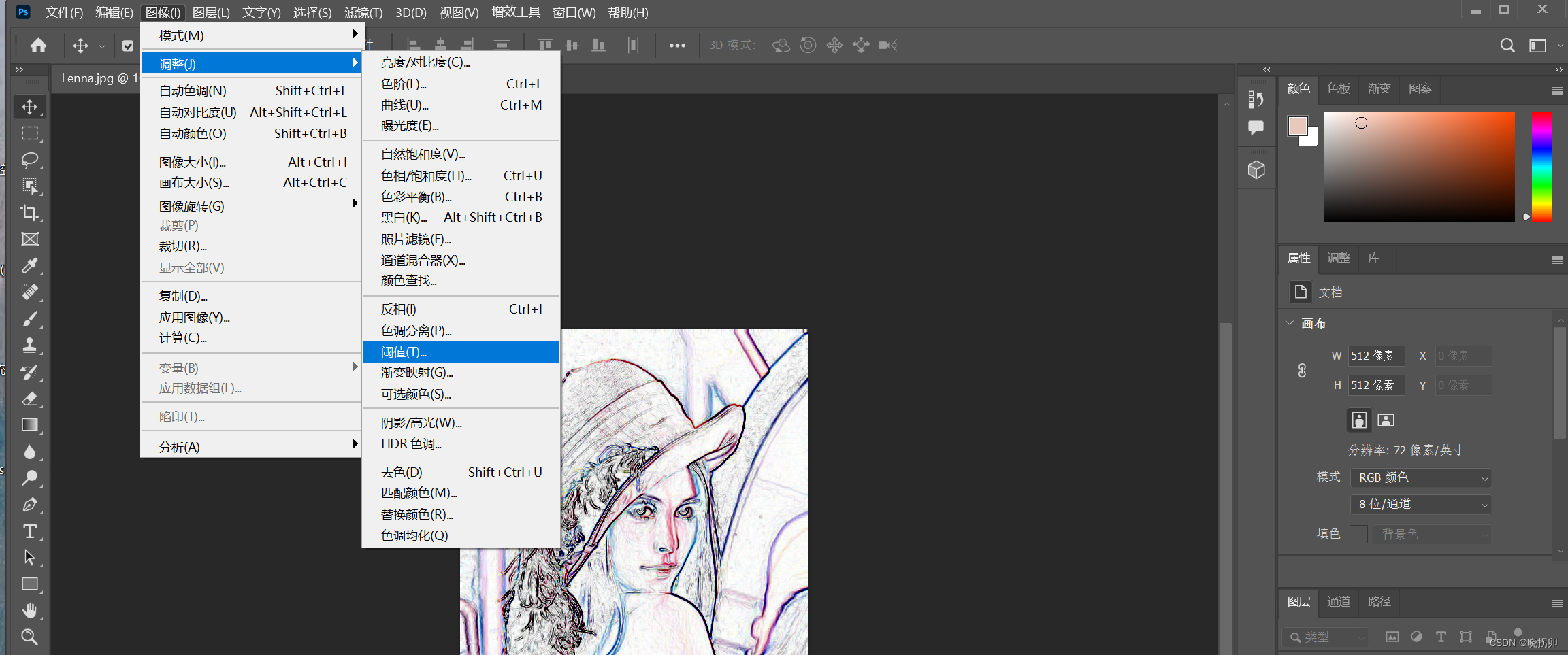

 再次调整使图像更加合适

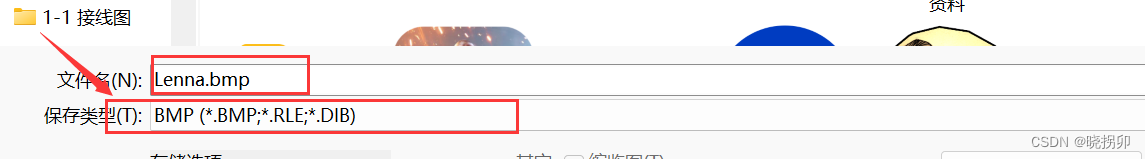

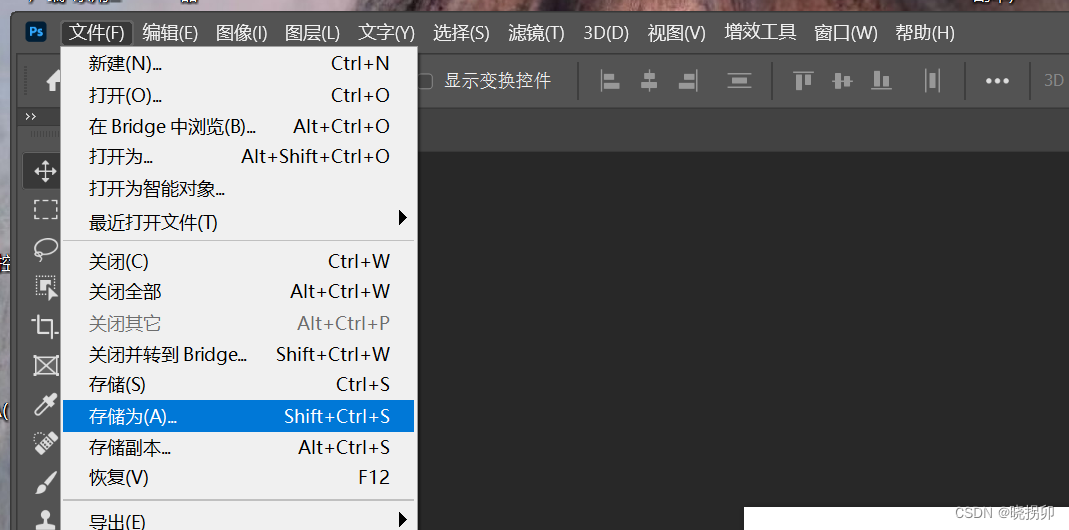

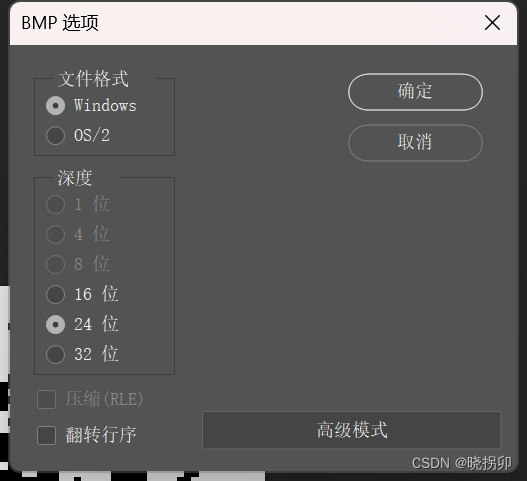

 保存为bmp格式（必须）

 选项可默认

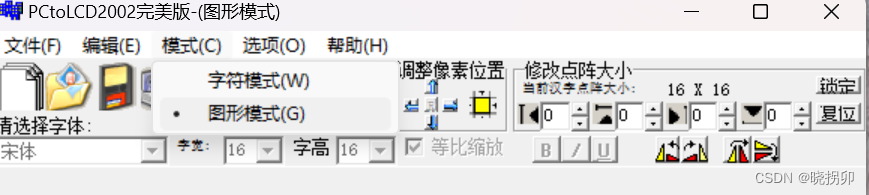

打开取模软件，选择图形模式（上述的设置不变）

 打开指定图片

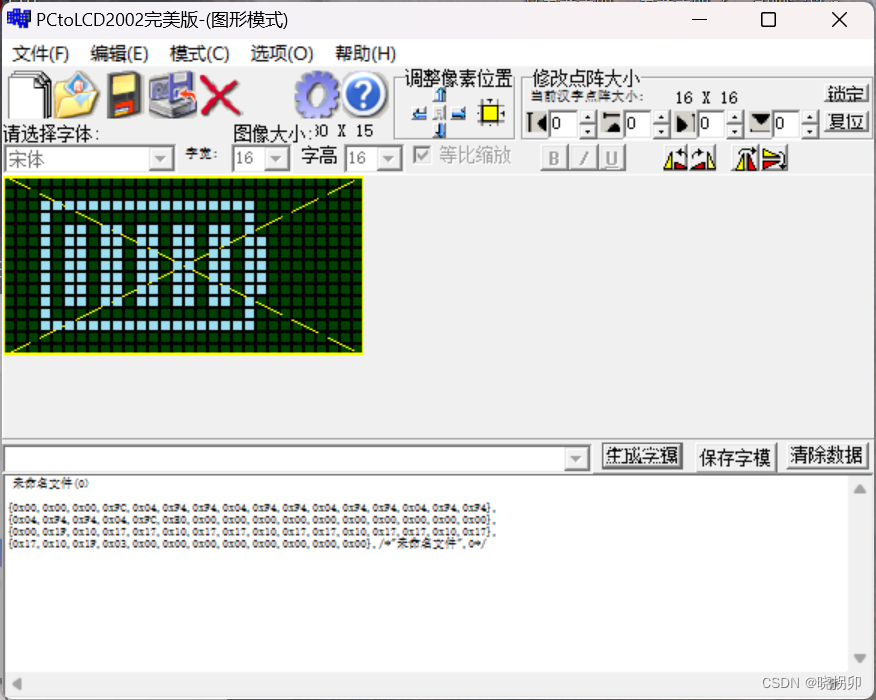

 生成字模

 后续也与定义汉字类似。

OLED_Printf

类似c语言printf函数用法。

/*显示函数*/
void OLED_ShowChar(uint8_t X, uint8_t Y, char Char, uint8_t FontSize);
void OLED_ShowString(uint8_t X, uint8_t Y, char *String, uint8_t FontSize);
void OLED_ShowNum(uint8_t X, uint8_t Y, uint32_t Number, uint8_t Length, uint8_t FontSize);
void OLED_ShowSignedNum(uint8_t X, uint8_t Y, int32_t Number, uint8_t Length, uint8_t FontSize);
void OLED_ShowHexNum(uint8_t X, uint8_t Y, uint32_t Number, uint8_t Length, uint8_t FontSize);
void OLED_ShowBinNum(uint8_t X, uint8_t Y, uint32_t Number, uint8_t Length, uint8_t FontSize);
void OLED_ShowFloatNum(uint8_t X, uint8_t Y, double Number, uint8_t IntLength, uint8_t FraLength, uint8_t FontSize);
void OLED_ShowChinese(uint8_t X, uint8_t Y, char *Chinese);
void OLED_ShowImage(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height, const uint8_t *Image);
void OLED_Printf(uint8_t X, uint8_t Y, uint8_t FontSize, char *format, ...);

 绘图函数

在OELD屏幕上绘制想要的图形（点、直线、圆、矩形、椭圆、圆弧...）

可自行测试。

/*绘图函数*/
void OLED_DrawPoint(uint8_t X, uint8_t Y);
uint8_t OLED_GetPoint(uint8_t X, uint8_t Y);
void OLED_DrawLine(uint8_t X0, uint8_t Y0, uint8_t X1, uint8_t Y1);
void OLED_DrawRectangle(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height, uint8_t IsFilled);
void OLED_DrawTriangle(uint8_t X0, uint8_t Y0, uint8_t X1, uint8_t Y1, uint8_t X2, uint8_t Y2, uint8_t IsFilled);
void OLED_DrawCircle(uint8_t X, uint8_t Y, uint8_t Radius, uint8_t IsFilled);
void OLED_DrawEllipse(uint8_t X, uint8_t Y, uint8_t A, uint8_t B, uint8_t IsFilled);
void OLED_DrawArc(uint8_t X, uint8_t Y, uint8_t Radius, int16_t StartAngle, int16_t EndAngle, uint8_t IsFilled);

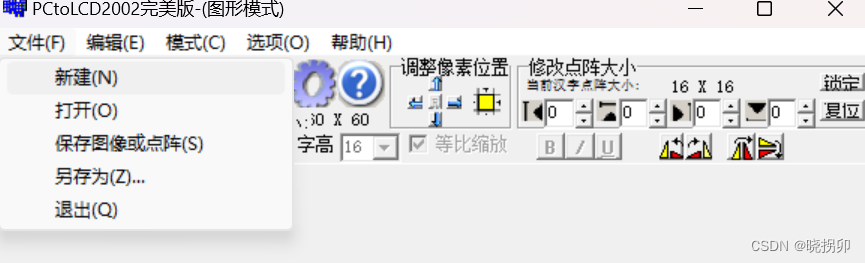

取模软件（支持自定义大小图形）

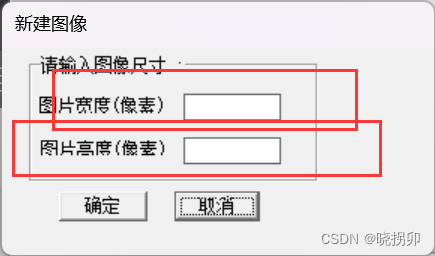

 输入所需图形大小（像素点为单位）

调用该图形代码时设置的宽、高应当与这里设置的大小一致，否则出现错误



 在出现的网格上绘图（右键点亮像素，左键熄灭像素），然后生成字模

 图形定义同Image。
