一、原理分析

1.1抢答电路

抢答电路主要负责的功能：选手按抢答键时，能显示选手的编号，LED1,LED2亮，蜂鸣器发出响声（加入了电容使蜂鸣器只响一次），同时能封锁输入电路，禁止其他选手抢答。

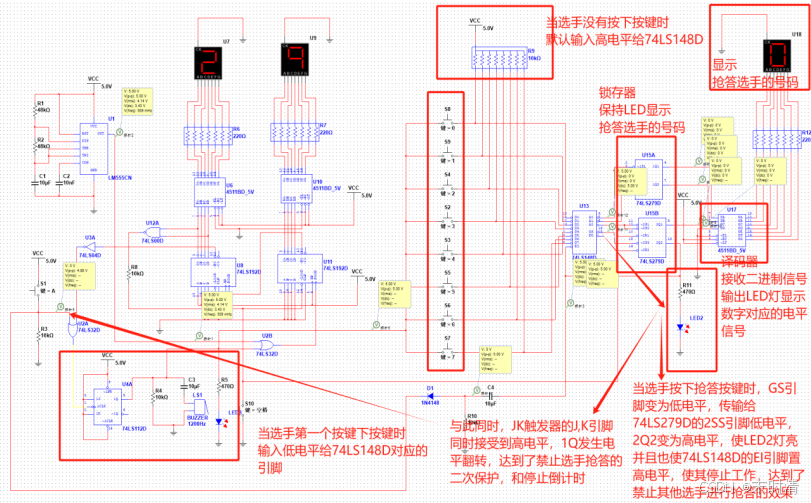

图1 抢答电路分析

我们采用了74LS148D来接收抢答选手的信号，74LS148D的八个输入引脚分别对应每一位选手，倒计时开始时的初始状态IN0~IN7的引脚都为高电平，但选手按下按键进行抢答时，其对应的引脚就会变低电平，并且输出端A0~A2的电位会变为其对应的引脚编号的二进制。

当74LS148D进行编码时（即选手按下按键后），该芯片的GS引脚变为低电平，传输给74LS279D的2SS引脚低电平2Q2变为高电平:使LED2灯亮并且也使74LS148D的El引脚置高电平，使其停止工作，达到了禁上其他选手进行抢答的效果

与此同时，JK触发器的JK引脚同时接受到高电平，1Q发生电平翻转，达到了禁止选手抢答的二次保护，和停止倒计时。

我们采用了锁存器来保存第一位抢答的选手号码电平信息，来保持保持LED显示抢答选手的号码。

4511bd译码器接收二进制信号输出LED灯显示数字对应的电平信号，使LED数码管显示出对应的号码。

1.2倒计时电路

倒计时电路主要负责的功能：实现30s倒计时，初始LED数码管就显示30。当30秒倒计时的过程中如有选手抢答倒计时停止在当前秒数，LED1，LED2亮，蜂鸣器发出响声（实现分析见2.1）。当30秒倒计时结束，无选手抢答，倒计时结束重新放回30并停止倒计时，选手不能抢答,LED1亮，LED2不亮。

我们采用555定时器来发出以1s为周期的高低电平,负责个位数的74LS192的DOWN接收这个电平，来实现倒计时。

负责十位的74LS192D的ABCD输入引脚输入的信号为1100（二进制的3），负责个位的74LS192D的ABCD输入引脚输入的信号为0000（二进制的0），来实现初始值为30的显示。

我们采用4511BD译码器，将来自74LS192D的二进制信息转化为LED数码管对应的数字显示所需要的电平信号。

添加了一个74LS00D。此处的设计是为了倒计时结束后数码管显示屏重新回到30秒。因为0会变为9，所以让9的二进制作为“标志位”。当信号变为9时74LS00D输出低电平信号给两个74LS192D的LOADB脚,使其载入30的电平信息。

添加了一个74LS04D接在负责十位的74LS192D的BO引脚上，当倒计时由0变为9时74LS04D输出高电平，使JK触发器的J,K引脚同时接收到高电平，其1Q引脚的输出电平发生翻转，使得个位的74LS192D:接收到的高低电平变为持续的高电平，意味着倒计时停止。

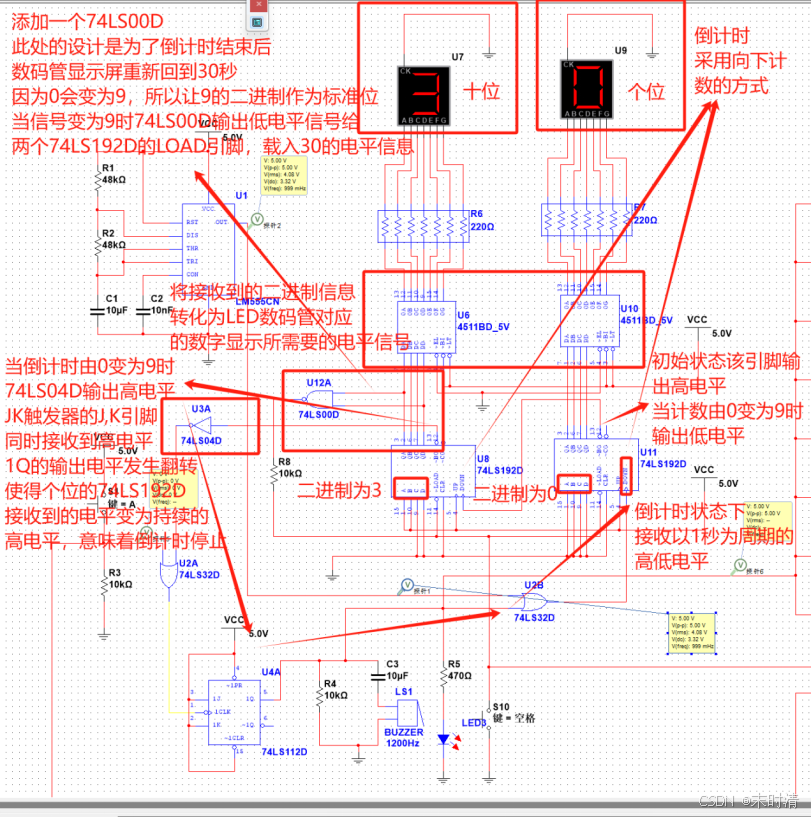

图2 倒计时电路分析

1.3定时器电路

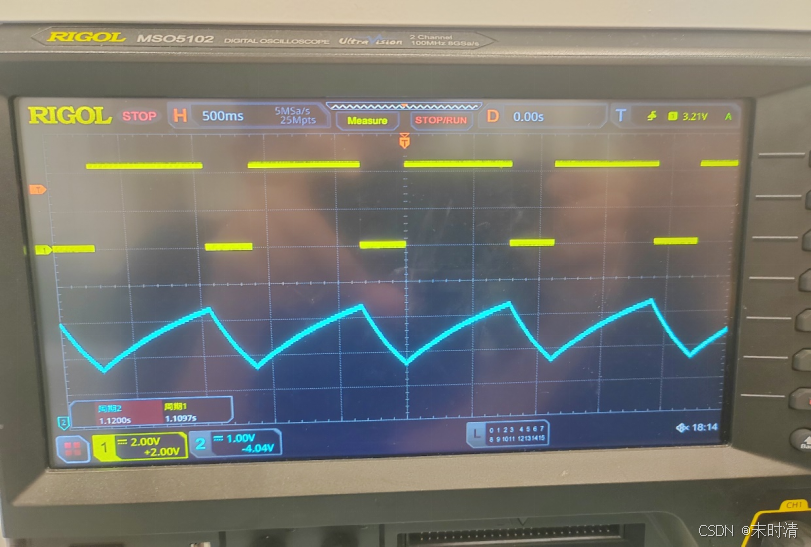

定时器电路主要负责的功能：输出1s为周期的高低电平信号给74LS192的DOWN引脚，来实现倒计时。

图3 555定时器输出1s为周期的理论计算

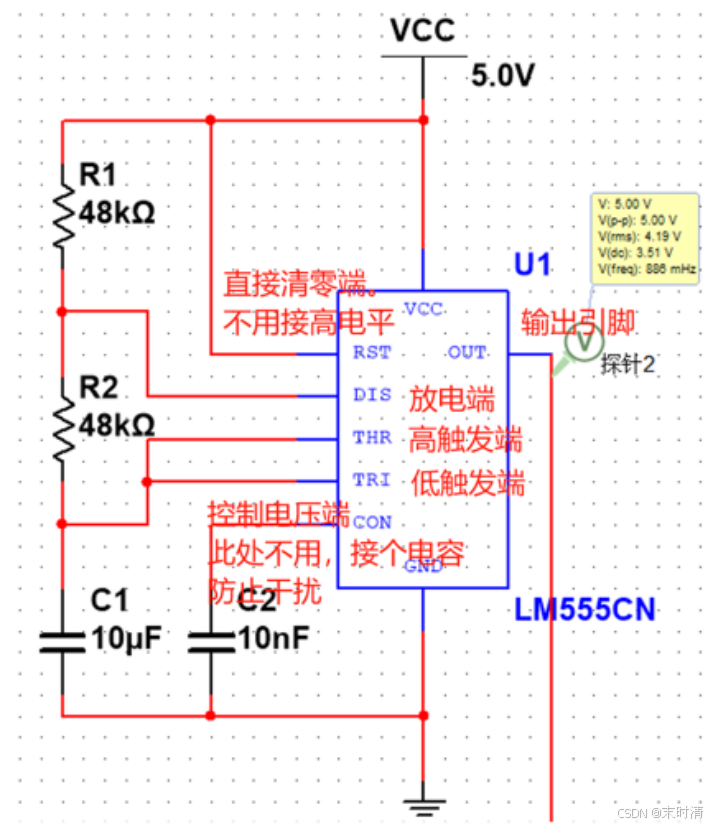

图4 555定时电路分析

1.4主持人控制电路

主持人控制电路主要负责的功能：复位键的功能是使倒计时数码管显示恢复为30，选手的号码显示数码管恢复为0。停止键的功能是使倒计时停止，选手无法抢答，LED1亮，蜂鸣器响一声。

我们采用一个弹簧开关接地再接两个74LS192D的LOAD引脚和两个74LS279D的四个R引脚，来实现倒计时数码管显示恢复为30，选手的号码显示数码管恢复为0。

当主持人按下该按钮时74LS192D的LOAD引脚接收低电平，加载30电平信号使LED数码管的数字恢复为30，并且显示选手号码的LED数码管变为0，两个74LS279D的R引脚电平都为0，S引脚电平都为1。1Q1，1Q2，2Q1，2Q2都输出低电平给4511译码器，最终LED数码管显示0。

我们采用一个弹簧开关接VCC再接到74LS32D，当主持人按下该按钮时74LS32D输出高电平,JK触发器的1Q的输出电平发生翻转,负责个位的74LS192D的DOWN引脚接收到的高低电平变为持续的高电平，故倒计时停止。

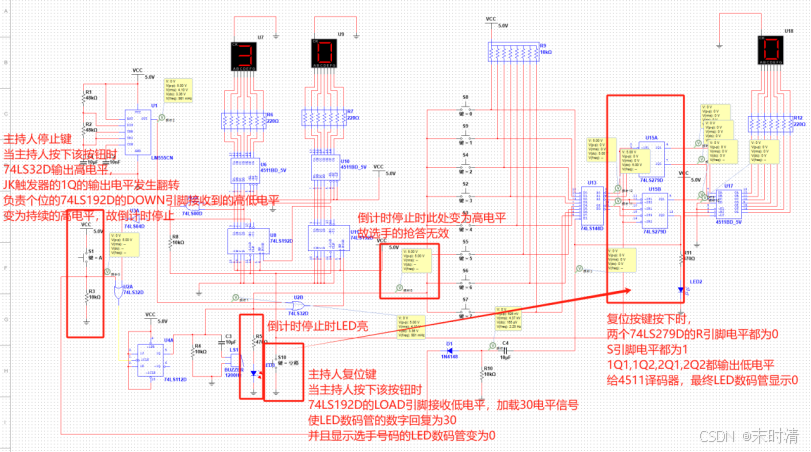

图5主持人控制电路分析

二、故障分析

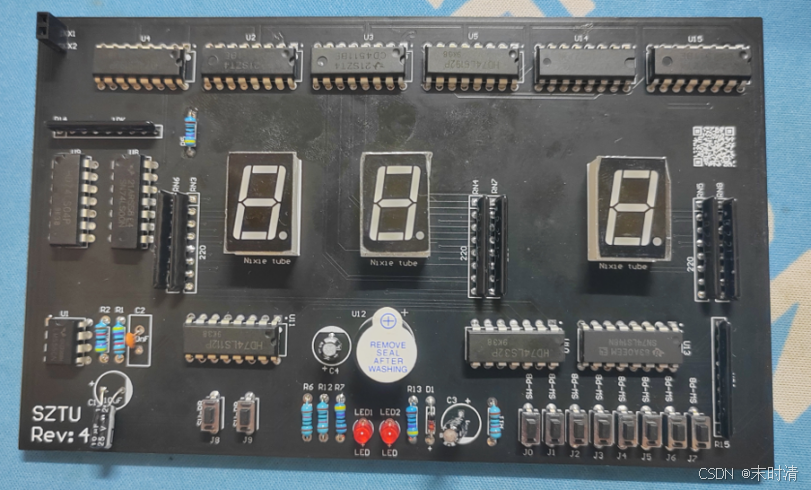

2.1分析板卡中现存的故障：蜂鸣器工作不正常，不响或声音很小；

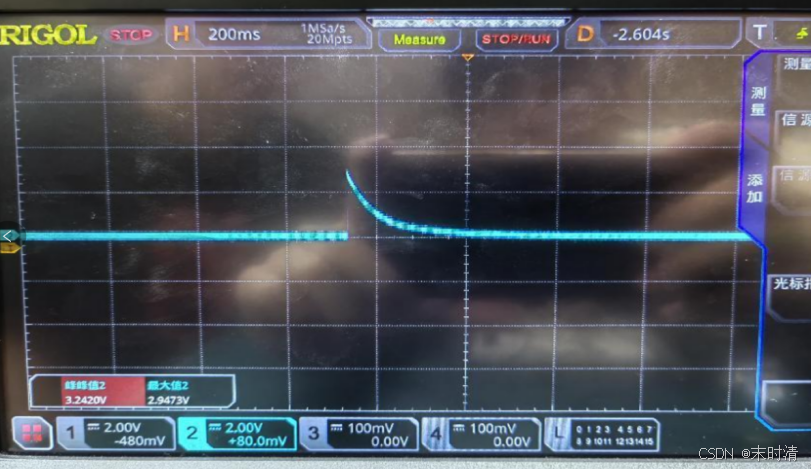

通过测量蜂鸣器工作时的输入电压（如图6所示）可以发现，最大电压为3.2420V，而我们使用的蜂鸣器的工作电压为5V，所以蜂鸣器工作不正常，不响或声音很小。

我们给74LS112D的提供电压为5V，一般74LS112D的输出电压会小于提供电压，这可能会导致蜂鸣器工作不正常，不响或声音很小。

触发器输出端接的负载也会影响输出电压。通过资料查阅发现SN74LS112AN - TI（德州仪器）的输出电流为8mA。所以也可能是输出的电流最大为8mA，限制了5V电压的提供。

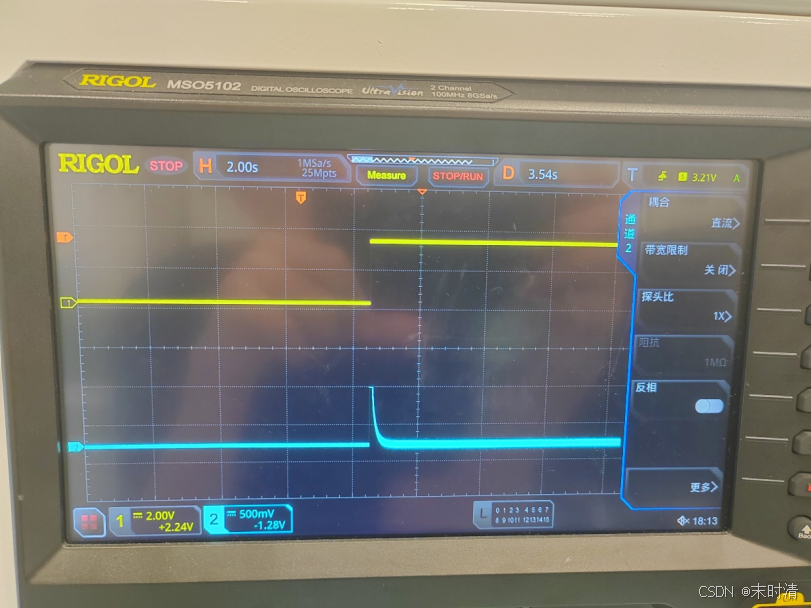

图6 测量蜂鸣器输入电压

2.2 仿真故障分析

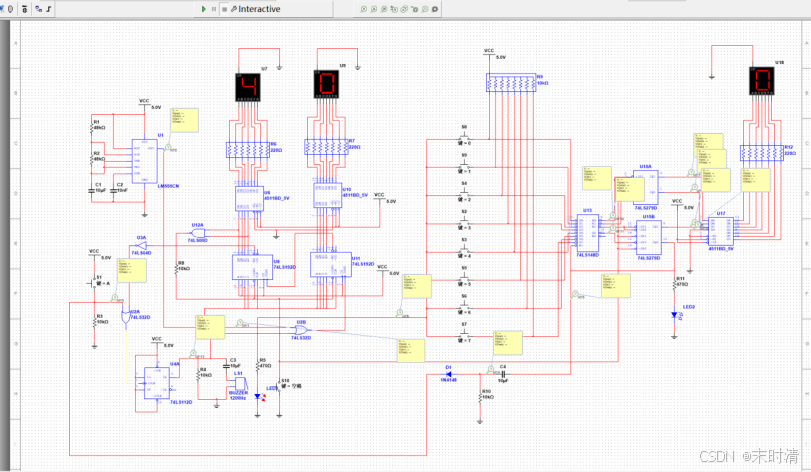

仿真故障现象：30秒倒计时结束时变为40没有回到30（如图7所示）

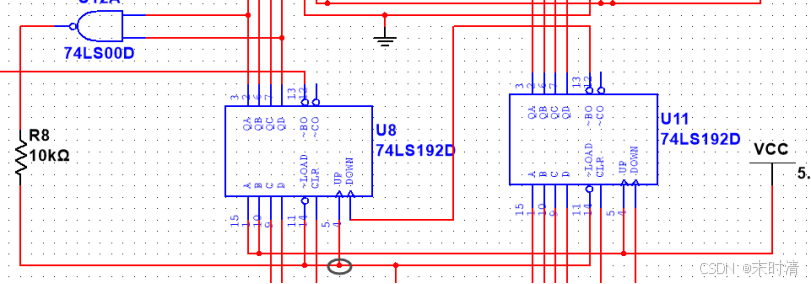

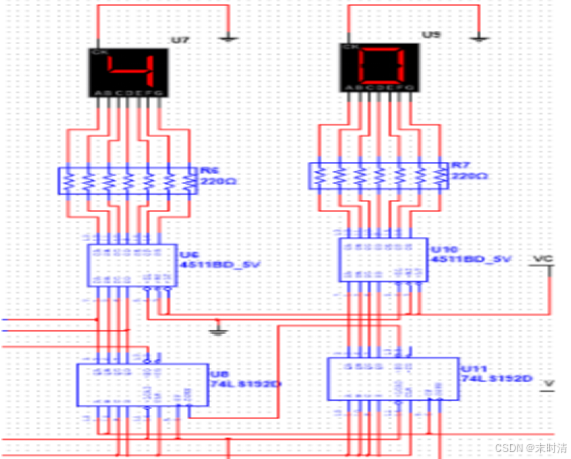

仿真故障分析：初始时即为30秒，所以两个74LS192D的输入引脚的电平信号高低电平是正确的。只有当30秒倒计时结束后LED数码管显示40，考虑将故障范围缩小为与LOAD引脚接收到重载信号的线路是否有问题。最后发现负责十位的74LS192D的up引脚要接VCC的线接到了LOAD引脚接收重载信号的同一线路上（如图8所示），所以会发生重载30s的同时，十位的3会再加1变为4。最后将74LS192D的up引脚接回VCC就解决了故障。
