CS5008：300mA,低噪声,电荷泵DCDC转换电路

原创 已于 2025-10-27 15:24:56 修改 · 161 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#DCDC #电荷泵

于 2025-10-27 14:58:22 首次发布

CS5008 是300mA 低噪声电荷泵 DC/DC 转换器，主打 “固定 5V 输出 + 低外围依赖 + 高稳定性”，专为电池供电的小型电子设备设计。其核心优势在于采用新型开关电容电荷泵架构，无需电感元件，仅需 1 只自举电容 + 2 只输入 / 输出旁路电容即可搭建电路，大幅简化设计、节省 PCB 面积；同时具备恒定 280KHz 开关频率，能减少输入 / 输出纹波，搭配低噪声特性，适配对干扰敏感的便携式设备，如小型音响、锂电备份电源等场景。

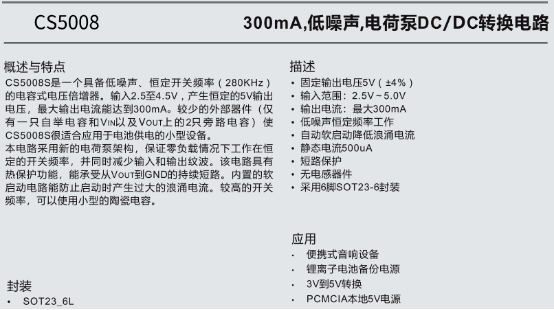

一 CS5008的特性

固定输出电压5V(±4%)

输入范围:2.5V~5.0V

输出电流:最大300mA

低噪声恒定频率工作

自动软启动降低浪涌电流

静态电流500uA

短路保护

无电感器件

采用6脚SOT23-6封装

二 CS5008的应用信息

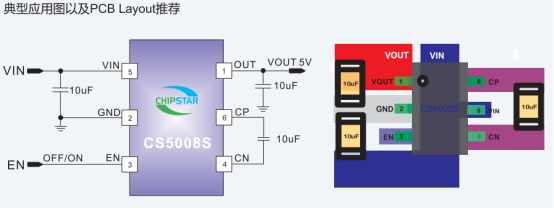

1 典型应用图及PCB Layout推荐

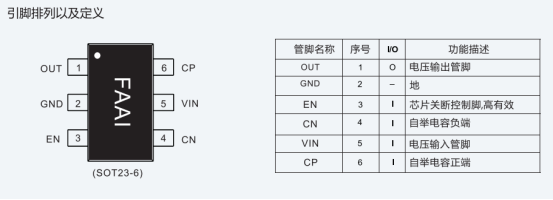

2 引脚排列及定义

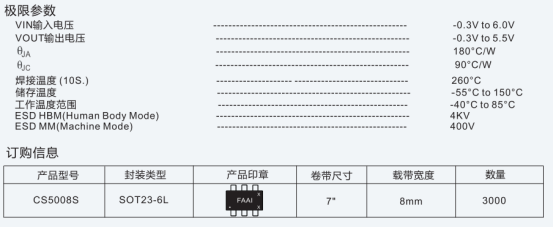

3 基础参数
