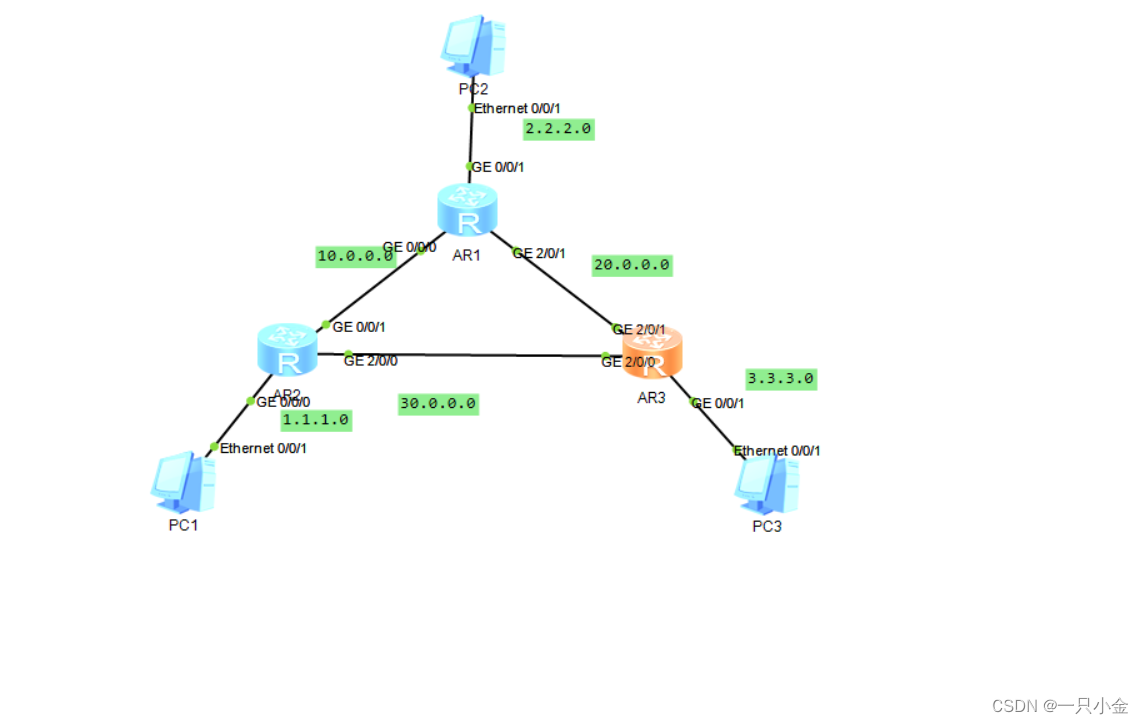

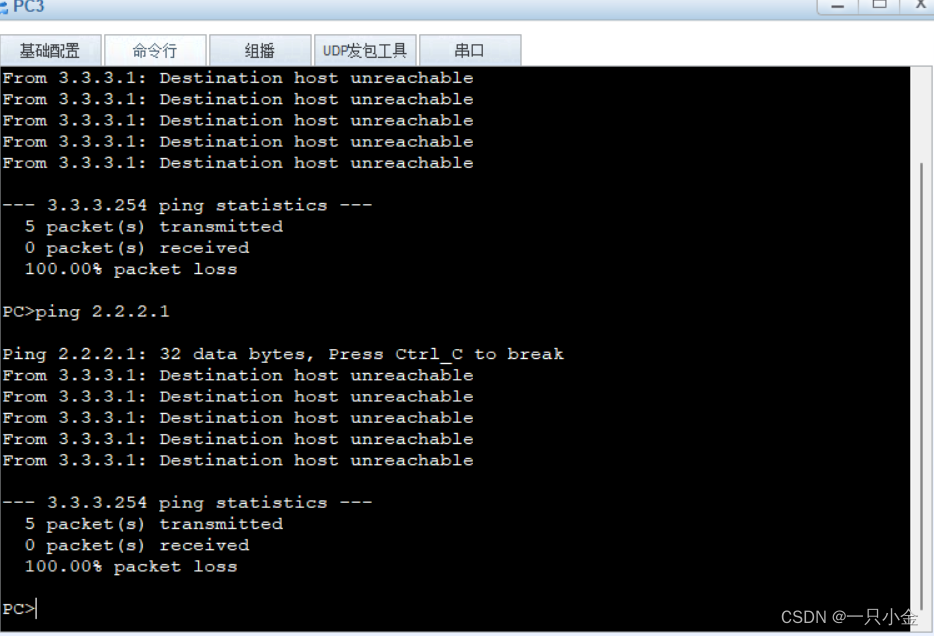

可以看见pc3 ping其他两个pc是ping不通的。

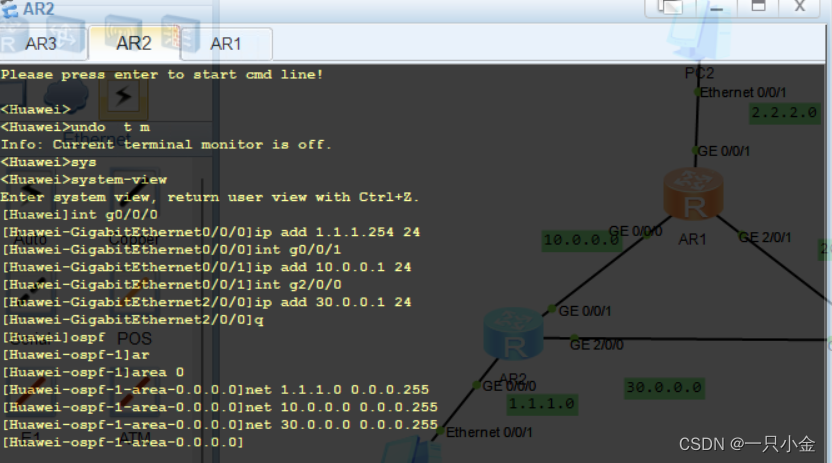

步骤一、配置AR2
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 1.1.1.254 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 10.0.0.1 24
[Huawei-GigabitEthernet0/0/1]int g2/0/0
[Huawei-GigabitEthernet2/0/0]ip add 30.0.0.1 24
[Huawei-GigabitEthernet2/0/0]q
[Huawei]ospf (开启ospf模式)
[Huawei-ospf-1]area 0 (在这个模式将路由器直连网段划分到区域0)
[Huawei-ospf-1-area-0.0.0.0]net 1.1.1.0 0.0.0.255 (添加接口的直连网段+反子网掩码)
[Huawei-ospf-1-area-0.0.0.0]net 10.0.0.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]net 30.0.0.0 0.0.0.255

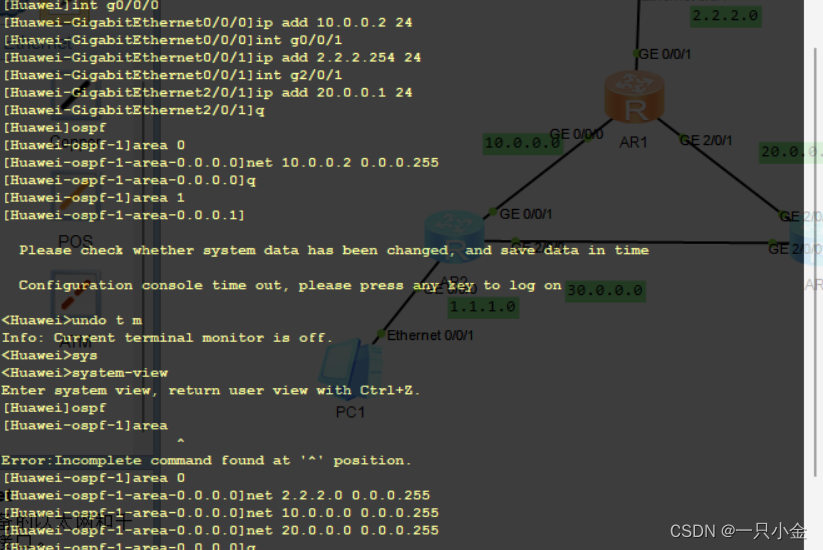

步骤二、配置AR1
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 10.0.0.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 2.2.2.254 24
[Huawei-GigabitEthernet0/0/1]int g2/0/1
[Huawei-GigabitEthernet2/0/1]ip add 20.0.0.1 24
[Huawei-GigabitEthernet2/0/1]q
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net 2.2.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]net 10.0.0.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]net 20.0.0.0 0.0.0.255

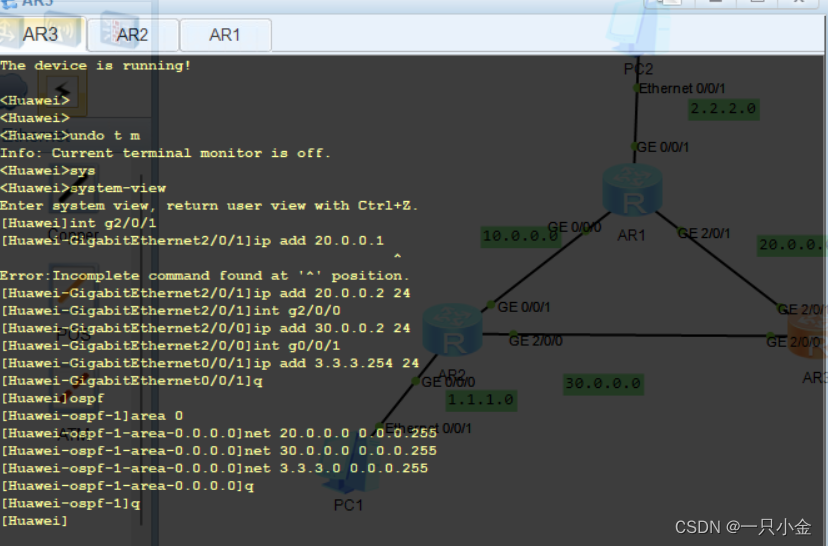

步骤三、配置AR3
[Huawei-GigabitEthernet2/0/1]ip add 20.0.0.2 24
[Huawei-GigabitEthernet2/0/1]int g2/0/0
[Huawei-GigabitEthernet2/0/0]ip add 30.0.0.2 24
[Huawei-GigabitEthernet2/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 3.3.3.254 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net 20.0.0.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]net 30.0.0.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]net 3.3.3.0 0.0.0.255

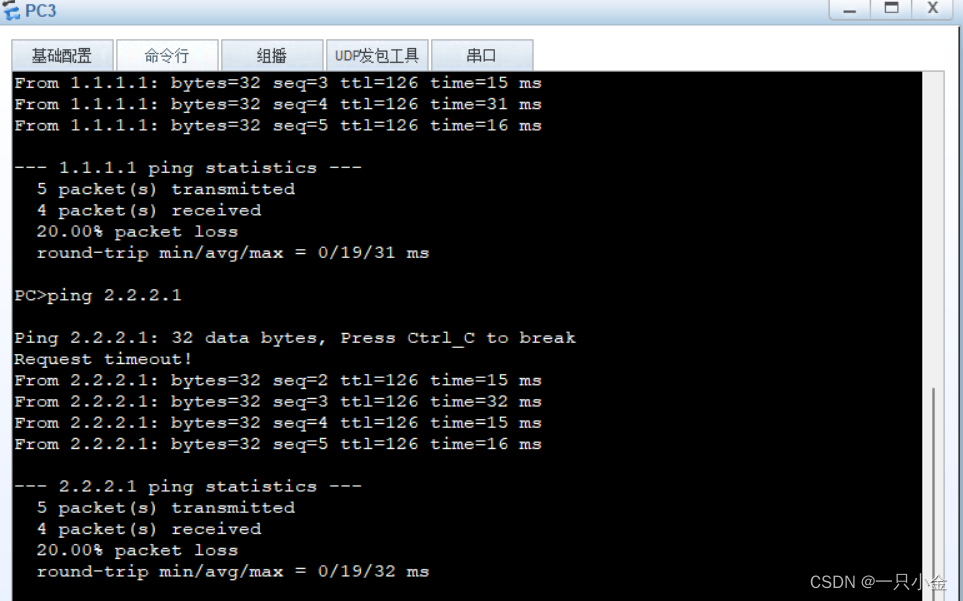

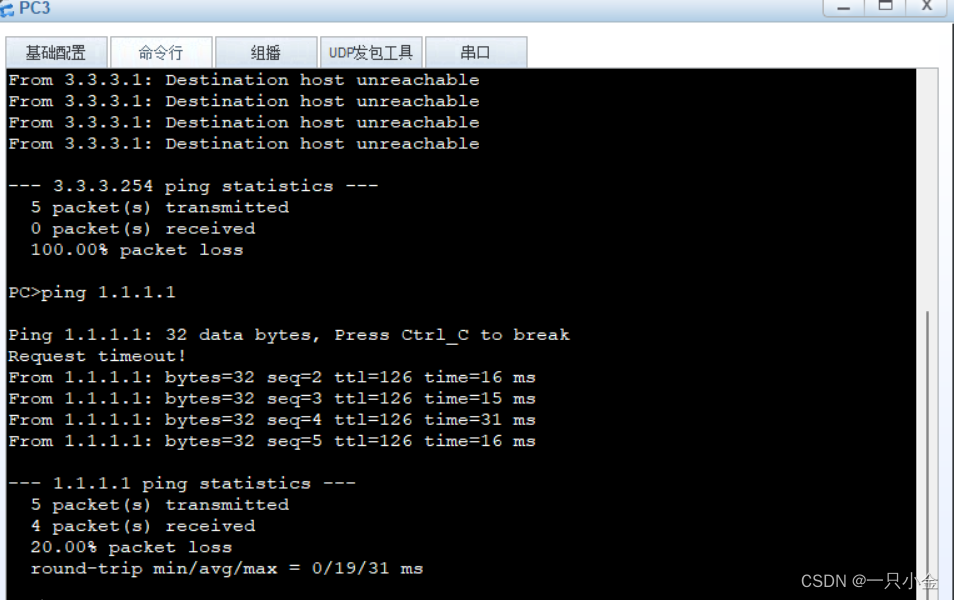

步骤四、pc端相互ping一下
可以看见pc3 ping 两个pc端都可以ping通啦!
总结:先把三个路由器的接口ip地址配了,然后打开ospf模式,在这个模式下划分区域,再添加这个路由器区域内的直连网段加上反子网掩码就行了。
