Arduino学习之路：五、控制交通的LED设计

       Hi！大家好久不见，今天我们开始我们的LED的第一个入门实战——一个控制交通的LED设计，相信大家对这个设计也是期待一下了吧，那么废话不多，博主今天带领大家来搭建一个LED的设计吧！

一、建立的目标

        （这里将目标说明会对后面的算法理解上会有方向感，不会不知道要做什么）

      在这里我们的目标是在一个单车道桥的两端各装一个红绿灯，桥只能容许车从一段进入从另一边开出。当安装在桥两头的传感器检测到有车在红灯前等候，灯就会改变让车通过。（听到这你是不想到,有些地方车多的时候限行一样,先一端发车，放行一段时间后再放行另一端一样的道理）

二、算法的介绍

       我们用两个按钮模拟在桥两端的传感器，每组灯都有红 黄绿三种颜色的LED灯。开始的时候可以从西向东行进，所以面向东面的灯是红色的。

       当车子接近大桥（这里用按按钮来模拟，以后这里可以接个红外测距的外扩），而它看到的信号灯成为红色后，就会让桥另一端的信号灯变成黄色，最后变成红色，然后等待一定时间后，让车子下桥后，在等待的车辆一侧的黄灯开始闪烁，提示准备发车，最后变成绿色，信号灯会保持绿色直到另一端有车辆接近，上述过程再重复一编让车子开过来。（这就是一个算法的思路）

        接下来，让我们开始设计吧uu们！

三、器件

       在设计电路上，因为Arduino UNO的元器件和线路都要自己去设计和选择，这里也是很多硬件工程师头疼的（画图没有问题，就是设计一个完美的可用电路以及排布让很多人头疼，博主这两天在学习PCB的设计，AD和立创EDA两款设计软件各有特色。

PS：博主说明一下，以后想要参加电子类竞赛的同学，参加比赛的时候还是用国产的软件（也是规定），因为只要是有网络的前提下，任何软件的数据库都会有可能被渗透的风险，所以uu们以后要重视一下。)

        以下就是所需要的元件了：

       1.红色、黄色、绿色LED灯各一对，其中红色灯编成（LED1、LED2)黄色编成（LED3、LED4)绿色编成（LED5、LED6)

       2.6个560Ω电阻（R1~R6);

       3.两个10kΩ 的电阻（R7和R8）；

       4.两个100nF的电容（C1和C2)；

       5.两个按钮（S1和S2）；

       6.一块面包板；

       7.一块Arduino和USB线；

       8.一些连接线；

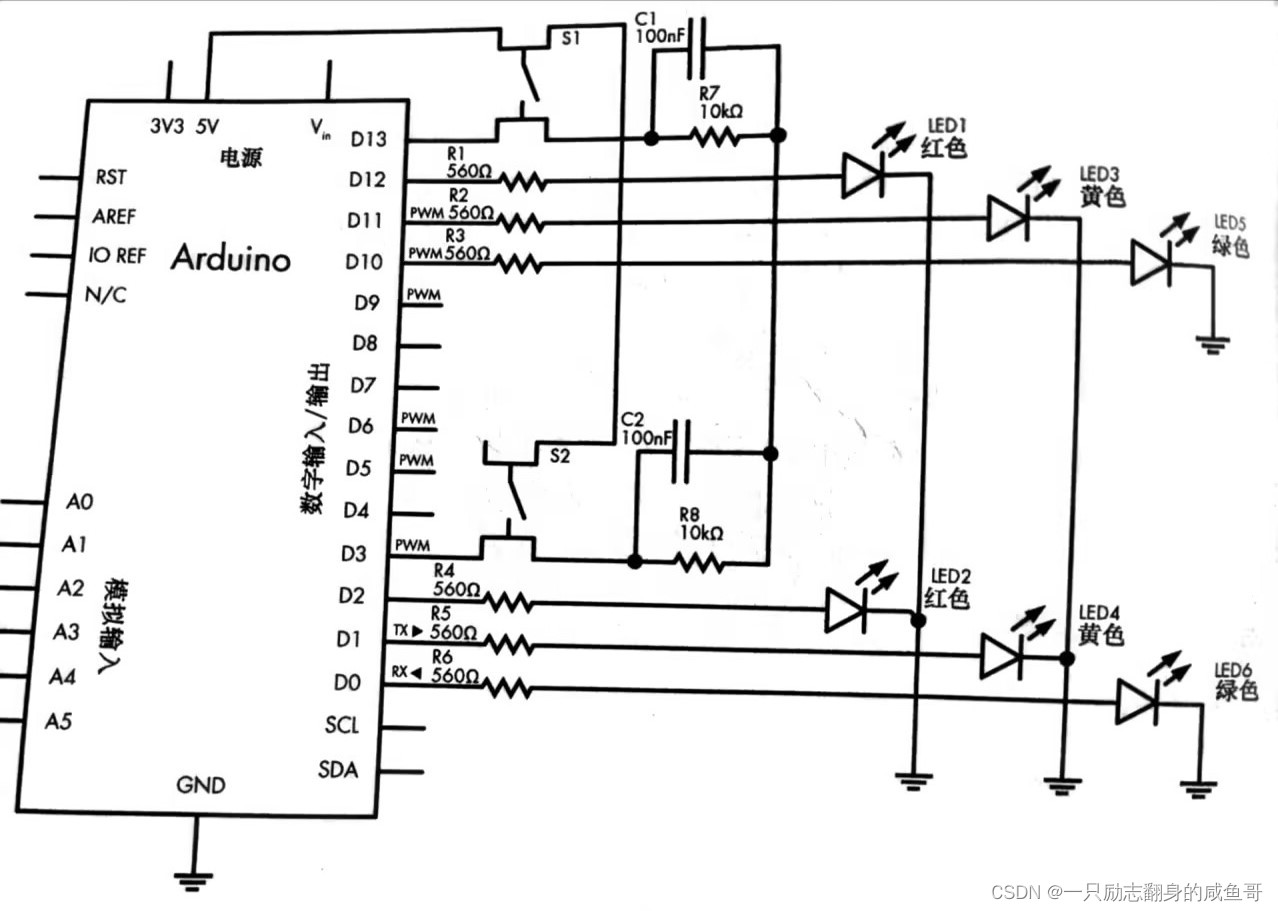

四、电路图

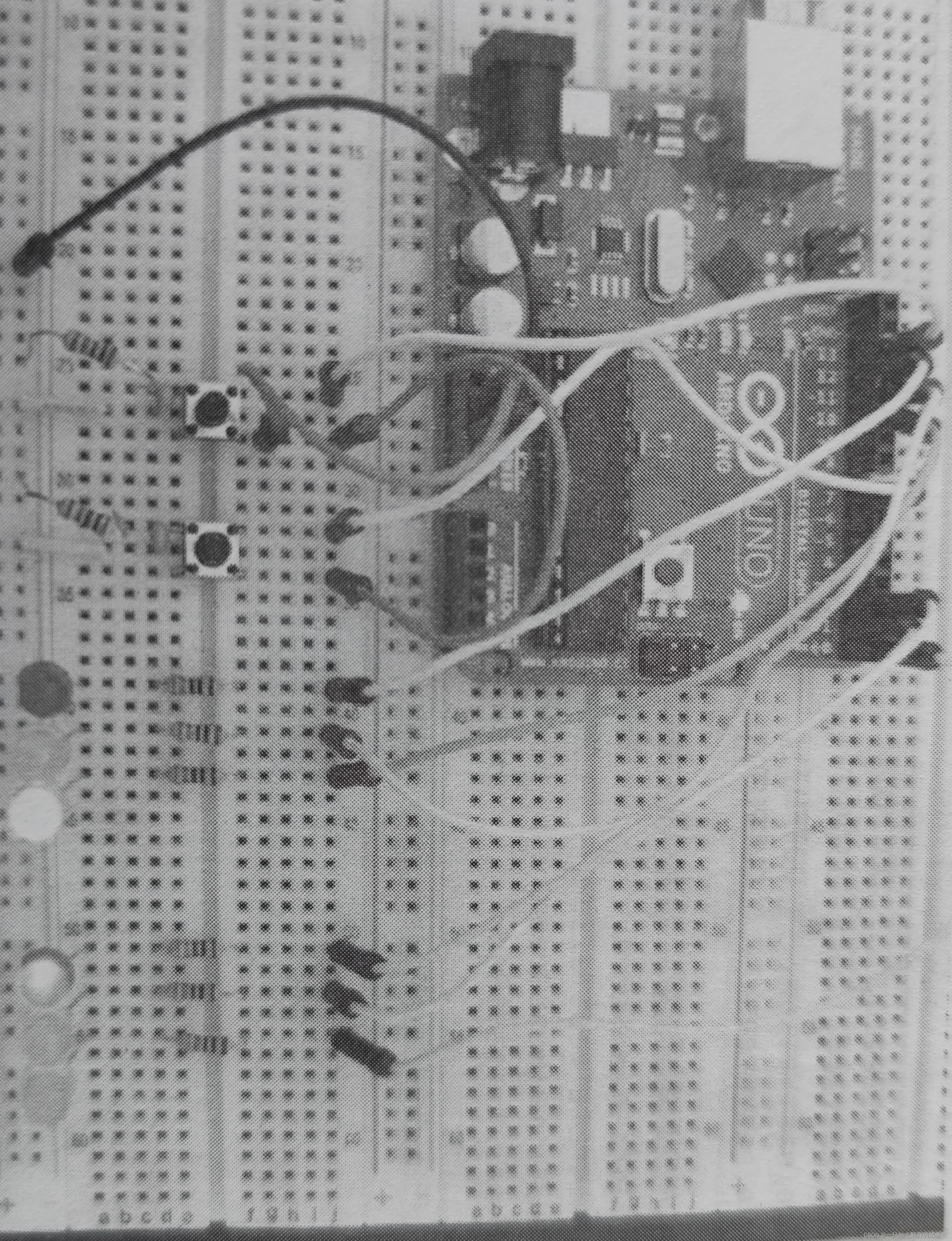

五、实物图

六、源程序展示

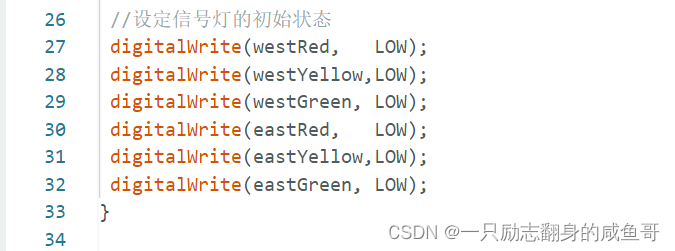

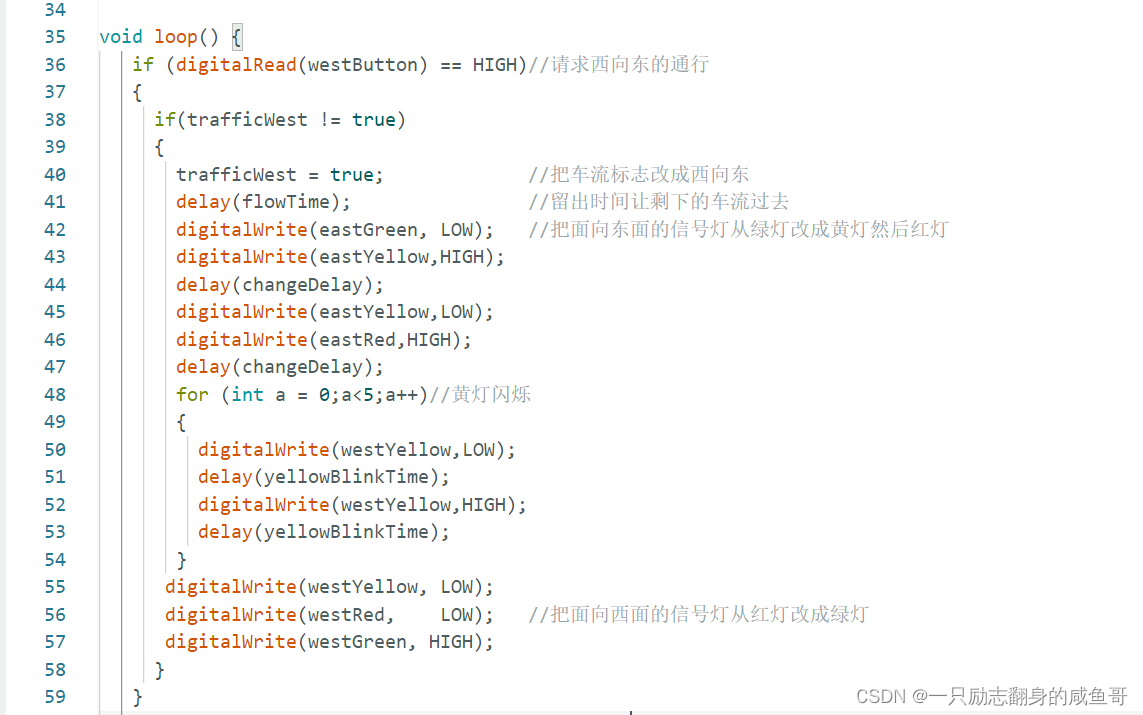

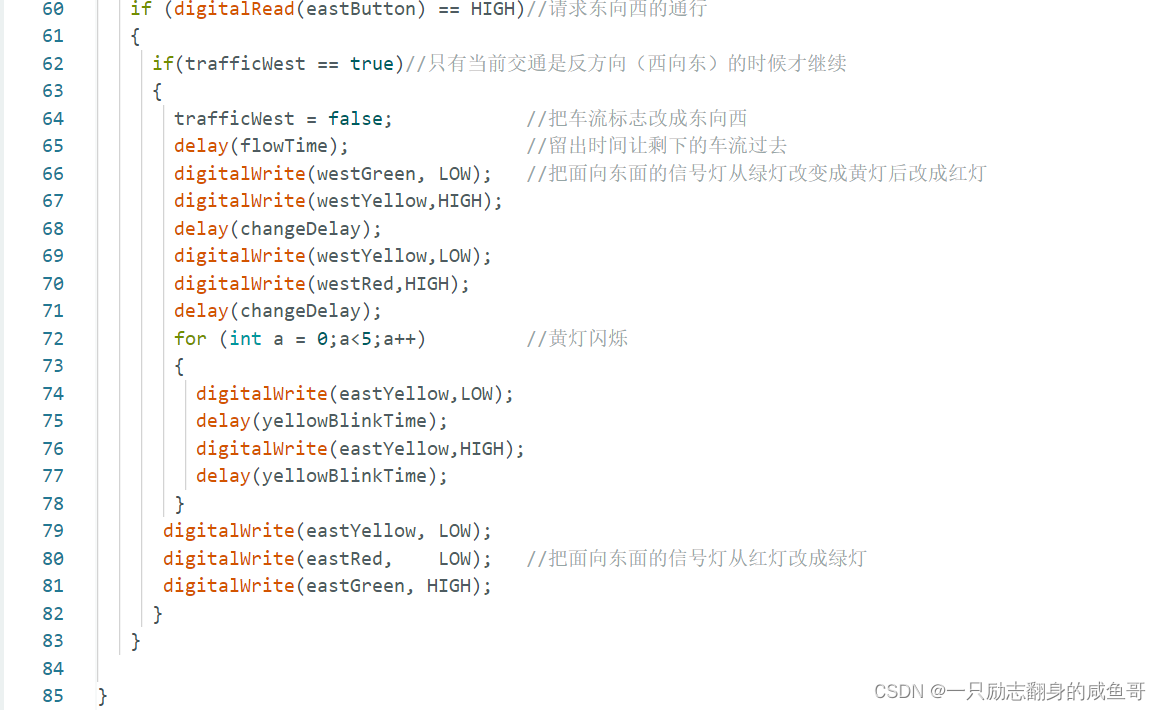

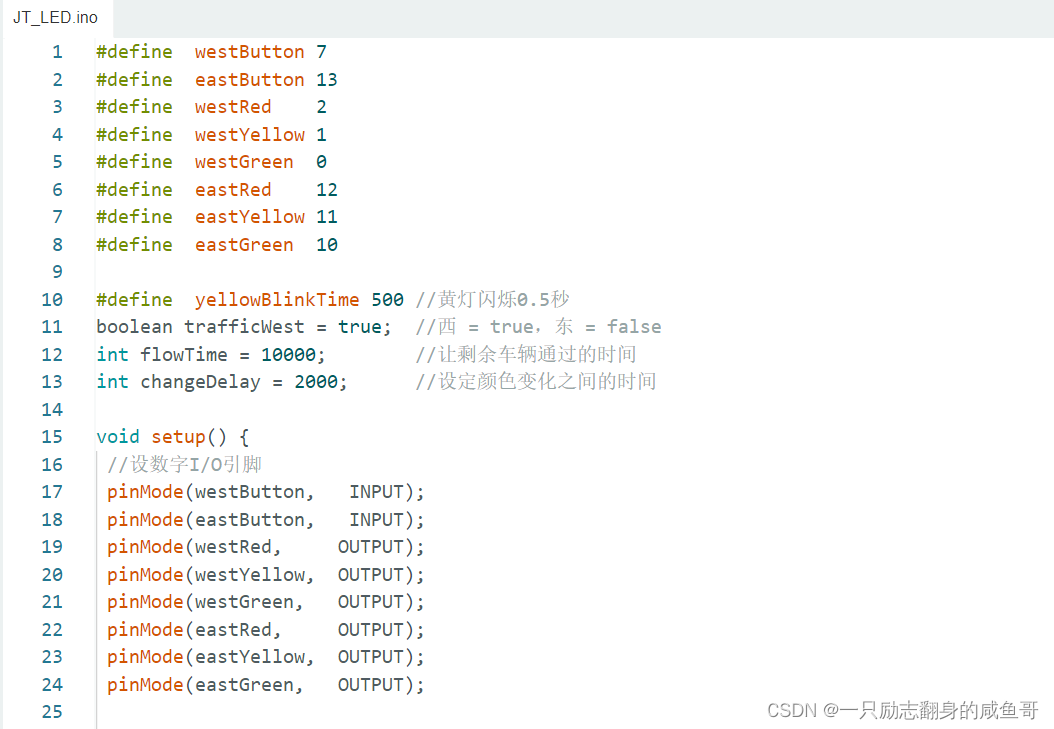

1）源程序

       嘿嘿，到此我们就成功的创建了一个基于车辆通过实况的LED灯设计，今天我们的Arduino的LED小灯设计到这里就学完了，下一节我们将会开始学习一些有关模拟和数字信号的学习，uu们，我们下一节再见！

PS：博主这几天学习PCB的画板还有蓝桥杯其他比赛的一些准备，过几天也会更新这些方向的相关内容，该专栏也会持续更新，请各位uu们不要心急，博主会争取尽快更新的。

       加油，致敬每一个努力的我们吧！（uu们有想和博主讨论其他方向的，可以私信我，博主会在知识范围内尽力帮你解决）
