一、主存储器的基本组成

主存储器简称主存或内存，是计算机中存储程序和数据的重要部件。主存内包含了存储体、各种逻辑部件以及控制电路等。

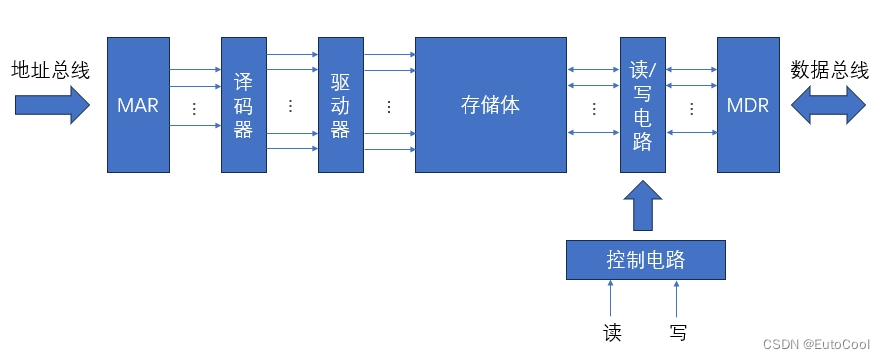

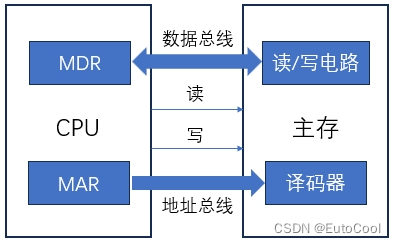

主存是通过按地址访问的方式，对存储体内的存储单元进行读写操作的。因此主存首先需要从 MAR 中获取地址，由译码器进行地址译码、再经过驱动电路，进而通过选择线选中所需访问的单元。读出时，需要经过读出放大器才能将被选中存储单元的内容送到 MDR；写入时，MDR 中的数据也需要经过写入电路才能真正存入被选中的单元。所以主存实际结构的基本组成如下：

译码器、驱动器和读写电路都集成在 DRAM 存储芯片中，而 MAR 和 MDR 则集成在 CPU 芯片内。存储芯片可以通过总线与 CPU 相连。

当要从主存中读某个数据字时，首先由 CPU 将字的地址送到 MAR，通过地址总线送至主存，然后发出读命令；主存的译码器将地址总线送来的地址译码，导通对应存储单元的选择线，收到读信号后，便将该单元的内容送到数据总线上，进而交给 MDR。

如果要向主存写入一个数据字，仍然需要 CPU 先把地址送到 MAR，并把要写的数据送到 MDR，然后发出写命令；主存译码器依然从地址总线读取地址进行译码，接到写命令后，就把数据线上的信息写入对应的存储单元。

译码器

译码器是一种具有 “翻译” 功能的组合逻辑电路器件，可以将以二进制码表示的输入状态，转换成对应的特定输出信号。“译码” 就是 “编码” 的逆过程。

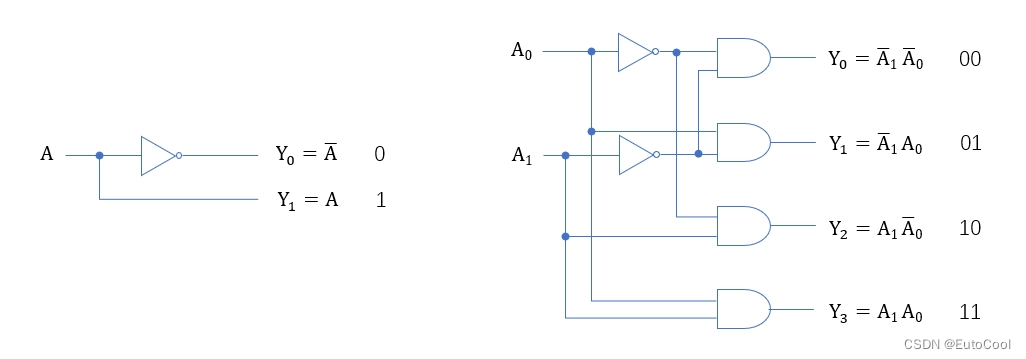

对于 n 位信号输入，译码器对应有 $2^{n}$ 个输出。译码器可以用逻辑门电路很容易实现

存储器中的地址译码器，就是以 n 位地址线作为输入，以 2^n^ 根选择线作为输出的译码器。当输入一个地址信号时，地址可以看作一个二进制数，它对应的十进制数就是选择线的序号。

主存中地址的分配

主存中各存储单元的空间位置，都是由存储单元的地址号表示的；地址总线的作用就是给出要访问的存储单元的地址。每次访问存储单元，可以读出或者写入一个存储字。

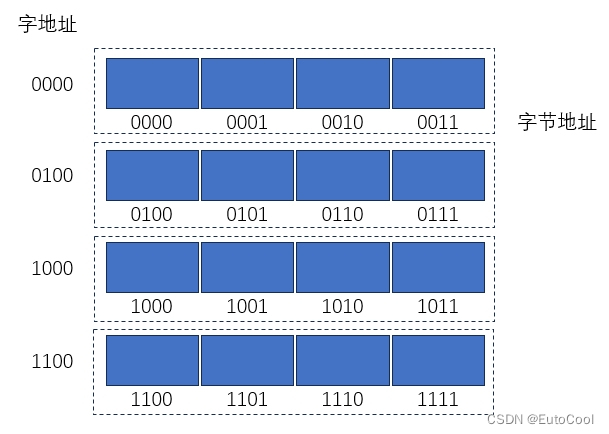

存储字长必须是字节（8位）的整数倍，不同机器的存储字长不同。计算机一般既可以按字来寻址，也可以按字节寻址。例如，一台机器的存储字长为 32 位，并且可以按字节寻址，那么它的每个存储字都包含了 4 个具有独立地址的字节，地址的分配方式如下：

字地址是用该字高位字节的地址来表示，所以字地址总是 4 的整数倍，即二进制末两位总是 0。这样，对于同一个字内的字节，可以用地址末两位来进行区分，高位则是完全相同的。

如果这台机器的地址线为 24 位，那么按字节寻址的范围是 $2^{24}$ = 16M，按字寻址的范围为 16M / 4 = 4 M。

二、主存和 CPU 之间的连接

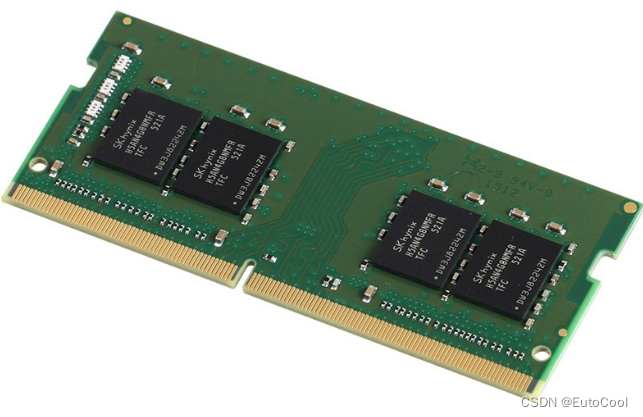

现代计算机的主存都由半导体集成电路构成，一般使用 DRAM 芯片。单个芯片的容量不可能很大，通过存储器芯片扩展技术，将多个芯片集成在一个 内存条上，然后由多个内存条及主板上的 ROM 芯片组成计算机所需的主存空间，再通过总线与 CPU 相连。

主存容量扩展

单片存储芯片的容量有限，很难满足我们实际应用的需要，所以主存一般不会直接使用单个芯片实现，而是需要将多个存储芯片连在一起扩展成更大的存储器。这称为 存储容量的扩展，主要的方法有 位扩展 和 字扩展。

（1）位扩展

位扩展是指对字长进行扩展，也就是增加存储字长。这种情况下，系统地址线位数等于芯片地址线位数，而系统数据线位数多于芯片数据线位数。

位扩展的连接方式：各芯片的地址线、片选线和读写控制线与系统总线相应并联；各芯片的 数据线单独引出，分别连接系统数据线。各芯片同时工作。

以之前介绍过的 SRAM 芯片 2114 为例，它的存储容量为 1K × 4，那么用 2 片 2114 采用位扩展的方式可以组成 1K × 8 的存储器。如下所示：

（2）字扩展

字扩展是指对存储字的数量进行扩展，而存储字的位数满足系统要求。这种情况下，系统数据线位数等于芯片数据线位数，系统地址线位数多于芯片地址线位数。

字扩展的连接方式：各芯片的地址线与系统地址线的 低位对应相连，芯片的数据线和读写控制线与系统总线相应并联；由系统地址线的 高位译码 得到各芯片的片选信号。各芯片分时工作，同一时间只能有一个芯片被选中。

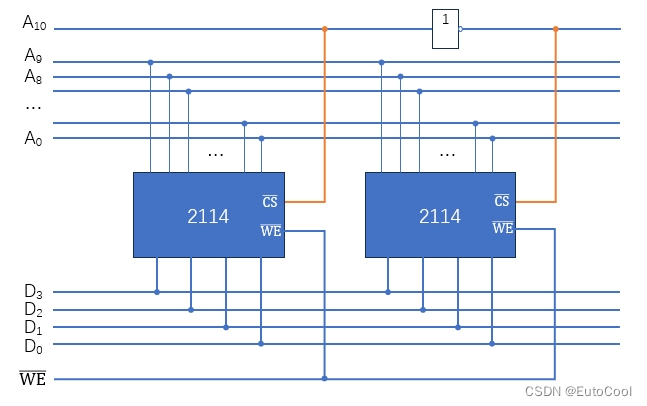

例如，用 2 片容量为 1K × 4 的 2114 芯片，采用字扩展的方式可以组成 2K × 4 的存储器。如下所示

扩展之后的地址线为 11 位，共有 2^11^ = 2 K 个地址。其中：

第一片 2114 的地址范围为 000 0000 0000 ~ 011 1111 1111；
第二片 2114 的地址范围为 100 0000 0000 ~ 111 1111 1111。

（3）字和位同时扩展

字和位同时扩展是前两种扩展的组合，这种方式既增加存储字的数量，又增加存储字长。

字和位同时扩展的连接方式：将进行位扩展的芯片作为一组，各组的连接方式与位扩展相同；由系统地址线高位译码产生若干个片选信号，分别接到各组芯片的片选信号。

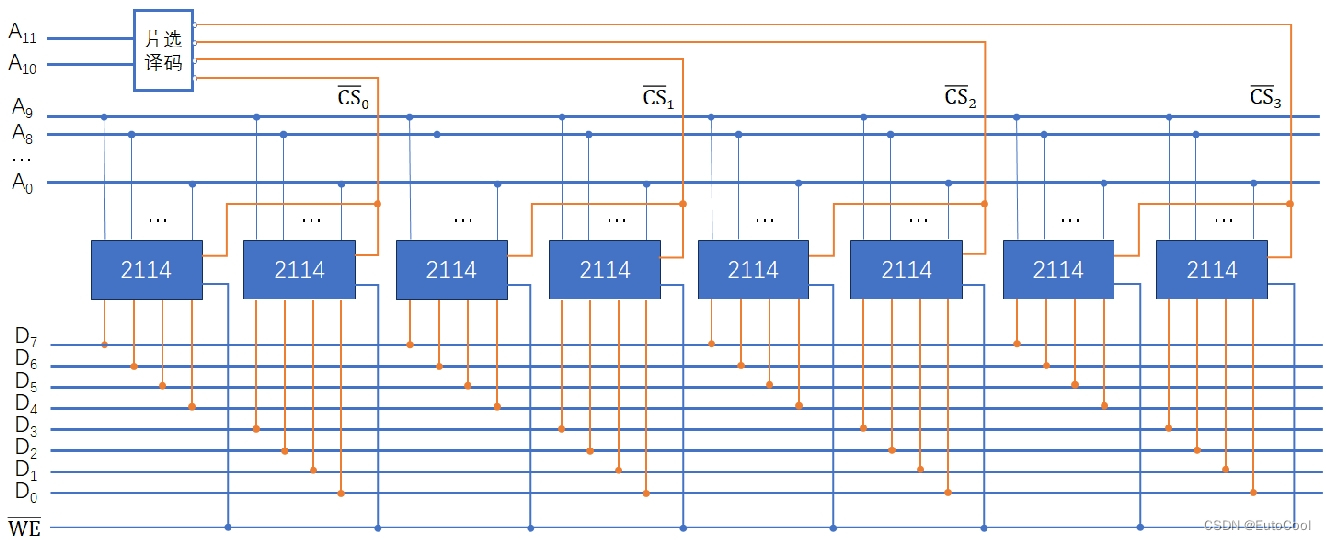

例如，用 8 片容量为 1K × 4 的 2114 芯片，字和位同时扩展之后可以组成 4K × 8 的存储器。如下所示：

扩展之后的地址线为 12 位，共有 2^12^ = 4 K 个地址。其中：

第一、二片 2114 通过位扩展构成第一组，地址范围为 0000 0000 0000 ~ 0011 1111 1111；
第三、四片 2114 通过位扩展构成第二组，地址范围为 0100 0000 0000 ~ 0111 1111 1111；
第五、六片 2114 通过位扩展构成第三组，地址范围为 1000 0000 0000 ~ 1011 1111 1111；
第七、八片 2114 通过位扩展构成第四组，地址范围为 1100 0000 0000 ~ 1111 1111 1111。

主存与CPU的连接

（1）合理选择存储芯片。通常选用 ROM 存放系统程序，选用 RAM 组成用户区。

（2）地址线的连接。CPU 地址线的低位与存储芯片的地址线相连，以选择芯片中的某一单元（字选）；CPU 地址线的高位在扩充存储芯片时用，以选择存储芯片（片选）。

（3）数据线的连接。比较CPU的数据线数与存储芯片的数据位数。如果相等可以直接相连；如果不等，必须对存储芯片进行扩位，使其数据位数与 CPU 的数据线数量相等。

（4）读/写命令线的连接。CPU 的读/写命令线一般可以直接与存储芯片的读/写控制端相连。

（5）片选线的连接。片选信号一般由系统地址线高位译码，它是主存与 CPU 连接的关键。

三、多模块存储器

随着计算机技术的发展，处理的信息量越来越多，对存储器的速度和容量要求也越来越高；而且随着 CPU 性能的不断提升、I/O 设备数量不断增加，导致主存的存取速度已经成为了整个计算机系统的性能瓶颈。这就要求我们必须提高主存的访存速度。

基本的想法是寻找更加高速的元器件和存储芯片，或者采用层级结构、加入高速缓存；除此之外，调整主存的结构也可以提高访问速度。这就是所谓的 多模块存储器。

1. 单体多字存储器

在主存中，程序和数据是连续存放的，所以 CPU 访存取出的信息也是连续的。如果将存储器的存储单元进行扩展，让它能够存储更多的字，那么就可以在一个存取周期内，从同一地址取出更多的指令。将多条指令逐条送至 CPU 执行，由于 CPU 的速度远高于主存，这样就相当于增大了主存的带宽，提高了速度。

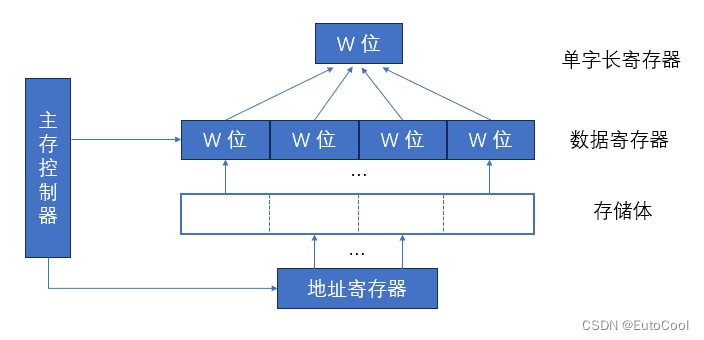

这种方式是对单独的存储器进行了扩展，类似于位扩展的思路，不过是将一个地址对应的数据扩展到了多个存储字。所以这种结构的存储器称为 单体多字存储器。

例如，对于一个单体四字存储器，可以在一个存取周期取出四个字的信息。假设指令字长就是一个存储字，那么原先一个存取周期拿到一条指令，现在就可以拿到 4 条；逐条传给 CPU 进行处理，就相当于每隔 1/4 周期，主存就向 CPU 传送了一条指令，带宽变成了 4 倍。

结构特点：存储器中只有一个存储体，每个存储单元存储 m 个字，总线宽度也为 m 个字。
访问方式：一次并行读出 m 个字，地址必须顺序排列并处于同一存储单元。
优点：宽度为单体单字存储器的近 m 倍（访问的内容在同一行时）。
缺点：如果出现访问冲突（需要的内容不在同一行）或遇到转移指令，效率会显著降低。

2. 多体并行系统

另一种思路是采用多模块组成存储器，各个模块可以并行读写，这就是多体并行系统。每个模块有相同的容量和存取速度，各模块都有自己独立的地址寄存器（MAR）、数据寄存器（MDR）、地址译码、驱动电路和读/写电路，它们能并行工作，也能交叉工作。

所谓的 “并行工作”，就是 CPU 可以同时访问 N 个模块，同时启动，同时读出；当然，由于总线是公共的，同时读出的 N 个字需要在总线上分时传送。

根据对这 N 个模块中存储单元的不同编址方式，多体并行系统又可以分为 多体高位交叉存储器 和 多体低位交叉存储器。

（1）多体高位交叉存储器

多体高位交叉存储器中，各模块采用 高位交叉方式编址。

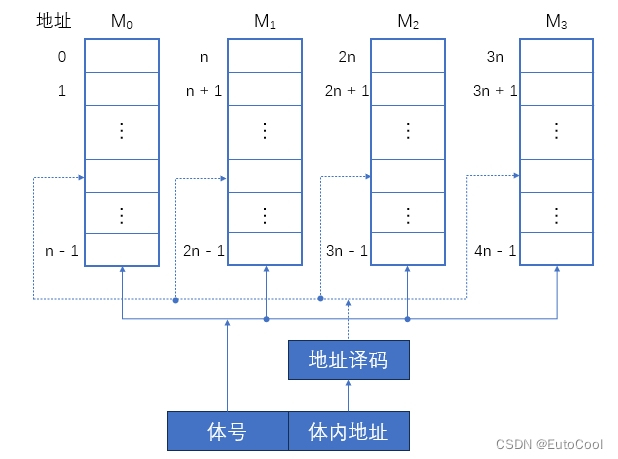

高位交叉方式编址时，地址分为两部分，高位地址表示体号，低位地址为体内地址。这种编址方式下，一个模块（也就是 “体”）内的地址是连续的，程序存储时会按照体内地址的顺序存放，也就是先存一个模块，存满之后再存下一个；所以这种方式也叫 “顺序存储”。

只要调动合理，使不同的请求源同时去访问不同的模块，就可以实现并行工作。比如，CPU 在访问一个模块的同时，外部设备可以以直接存储器访问（DMA）的方式访问另一个模块，这样两个体就是并行工作的。

（2）多体低位交叉存储器

多体低位交叉存储器中，各模块采用 低位交叉方式编址。

低位交叉编址是指用主存地址的低位来指明存储器模块，高位指明模块内的字地址。这种编址方式下，连续的地址分布在相邻的模块中，同一模块内的地址是不连续的，因此也叫做 “交叉存储”。有 M 个模块的低位交叉编址，又叫 模 M 编址。

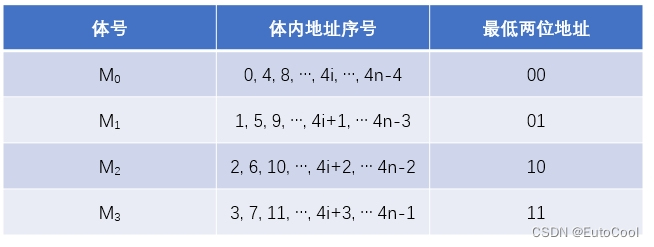

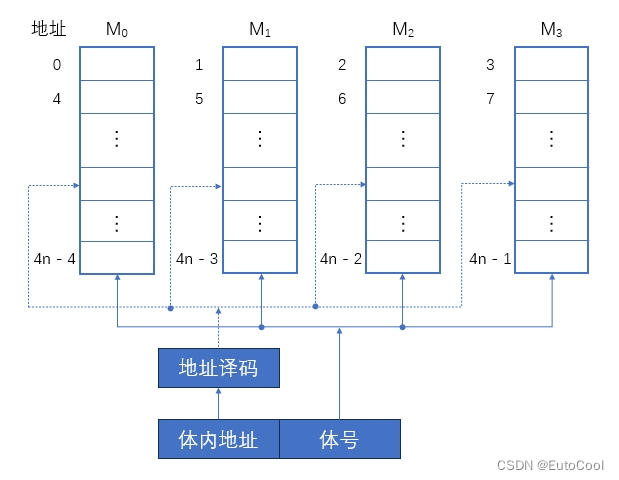

上面是一个模 4 交叉编址的存储器，存储体模块个数为 4，所以第一个模块中所有存储单元的地址号，对 4 取模都为 0；同样道理，第二、三、四个模块的地址号，对 4 取模结果分别为 1、2、3。具体的编址地址号如下所示：

程序按照地址连续存放在相邻模块中，采用低位交叉编址后，可以在不改变每个模块存取周期的前提下，采用 流水线 方式并行存取，提高存储器的带宽。

在一个存取周期 T 内，m 个模块按一定的顺序分时启动；如果分时启动的时间间隔为 t = T/m，那么在一个存取周期内，CPU 交叉访问各个模块，从而使各模块的读/写操作交错重叠进行，最终向 CPU 可以传送 m 个字。这样，存储器的带宽提升为 m 倍。

由于各个模块传送取出的字共享总线，因此假设总线传输周期为 τ，当 t 小于等于 τ 时，就可以获得最大的存储器带宽。所以：

t = T/m ≤ τ

所以，对于一个存取周期为 T、总线传输周期为 τ 的机器，设计多体低位交叉存储器时应该有 m ≥ T / τ。一般取最小值即可，在采用流水线方式时应该满足

T = m τ

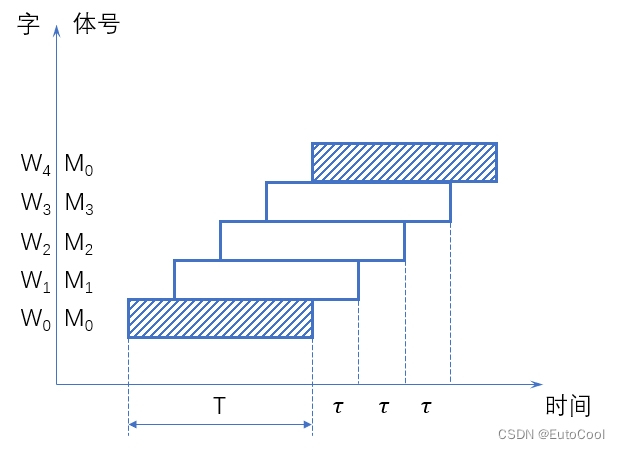

对于四体低位交叉编址存储器 T = 4 τ，按流水线方式工作时不同模块访问字的时间顺序如下：

可以看出，对于流水线工作的低位交叉存储器，连续读取 n 个字所需的时间为：

$t_{1}$ = T + ( n - 1 ) τ

而如果是高位交叉存储器，对应的时间为：

$t_{2}$ = n T

对于上面的四字低位交叉存储器，τ = T / 4，所以 $t_{1}$ = ( n + 3 ) T / 4，明显要低于 $t_{2}$ ；当 n 非常大时， $t_{1}$ 趋近于 T / 4，即速度提升了 4 倍。

当然，由于多模块存储器需要同时管理多个存储模块，还要同时处理来自不同部件的访问请求，因此必须增加一个存储器控制部件（简称存控）来处理这些事情。存控可以合理安排各部件请求访问的顺序，并有控制主存读/写操作的功能。

因为多模块有额外的开销，所以尽管 m 体低位交叉存储器理论上速度可以达到原先的 m 倍，在实际运行中会有很大差距；而且随着模块数 m 的增大，速度的提升也会越来越不明显。因此实际应用中，最多的情况就是采用 2个模块的二体低位交叉存储器，这就是所谓的 “双通道内存” 技术。

此外，通过在 DRAM 中引入一个锁存器，可以将 CPU 给出的地址和控制信号锁存，然后在指定的时钟周期后再响应。这样一来，CPU 和主存的数据交互就可以同步于系统时钟信号，这种存储器就叫做 同步 DRAM（Synchronous DRAM，SDRAM）。CPU 在发出访问请求后不需要等待，可以在存储器的读取周期内去完成其它操作；等到读取周期（可能需要若干个时钟周期）结束后，CPU 就可以获得从存储器读出的数据了。

SDRAM 还支持猝发访问模式，CPU 只要发出一个地址就可以访问连续的一段数据块。SDRAM 芯片内也可以包含多个存储体，构成多体并行系统，提高访问速度。新一代的 SDRAM 可以每周期两次向 CPU 传输数据，因此称为双倍数据速率 SDRAM（Double Data Rate SDRAM，DDR-SDRAM）。目前已经是DDR5的时代了。
