一、通信图概述

在现代教育领域，网络媒体教学系统扮演着至关重要的角色。它不仅提高了教学效率，还为学生和教师提供了便捷的互动平台。本文将详细分析一个典型的网络媒体教学系统的通信图，该图展示了系统中各个模块之间的交互关系，包括教师、学生、课程管理、讨论区、在线播放、媒体上传和测验系统等。

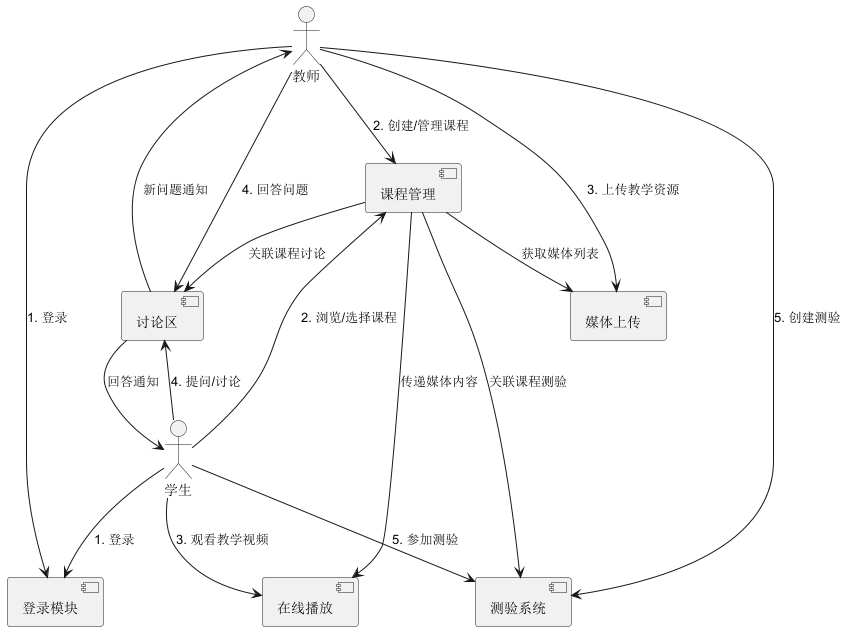

二、通信图绘画分析

通信图是一种UML（统一建模语言）图，用于展示系统中对象之间的交互关系。通过分析图中的箭头和对象，我们可以了解系统的工作流程和信息流动。

2.1 角色与模块

教师：负责创建和管理课程，上传教学资源，创建测验，并参与讨论区的互动。
学生：可以登录系统，浏览和选择课程，观看教学视频，参与讨论，并参加测验。
课程管理：核心模块，负责课程的创建、管理和资源上传。
讨论区：学生和教师可以在此进行交流和讨论。
在线播放：提供教学视频的播放功能。
媒体上传：教师可以上传教学资源。
测验系统：学生可以在此参加测验。

2.2 交互流程

教师通过课程管理模块创建课程，并上传教学资源。
学生登录后，可以浏览和选择课程，观看在线播放的教学视频。
学生和教师都可以在讨论区进行提问和讨论。
教师可以创建测验，学生可以参加测验。
教师和学生都可以通过讨论区接收新问题的通知。

三、通信图绘画、PlantUML代码实现

以下是根据图中的交互关系编写的PlantUML代码，用于生成通信图：

@startuml
actor 教师
actor 学生
participant 登录模块
participant 课程管理
participant 讨论区
participant 在线播放
participant 媒体上传
participant 测验系统

教师 -> 登录模块 : 1. 登录
教师 -> 课程管理 : 2. 创建/管理课程
教师 -> 媒体上传 : 3. 上传教学资源
教师 -> 测验系统 : 5. 创建测验
教师 -> 讨论区 : 4. 回答问题

学生 -> 登录模块 : 1. 登录
学生 -> 课程管理 : 2. 浏览/选择课程
学生 -> 在线播放 : 3. 观看教学视频
学生 -> 测验系统 : 5. 参加测验
学生 -> 讨论区 : 4. 提问/讨论

课程管理 -> 媒体上传 : 获取媒体列表
课程管理 -> 测验系统 : 关联课程测验
课程管理 -> 讨论区 : 关联课程讨论
课程管理 -> 在线播放 : 传递媒体内容

@enduml
