一、顺序图概述

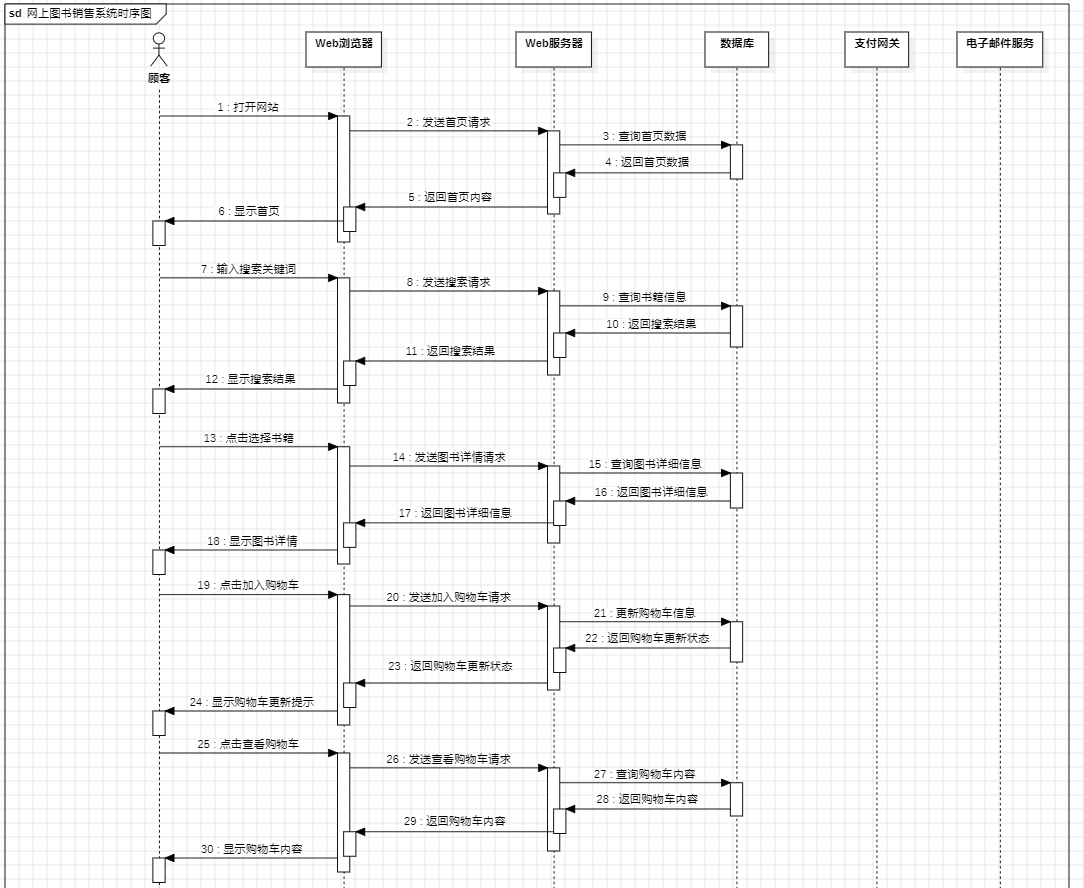

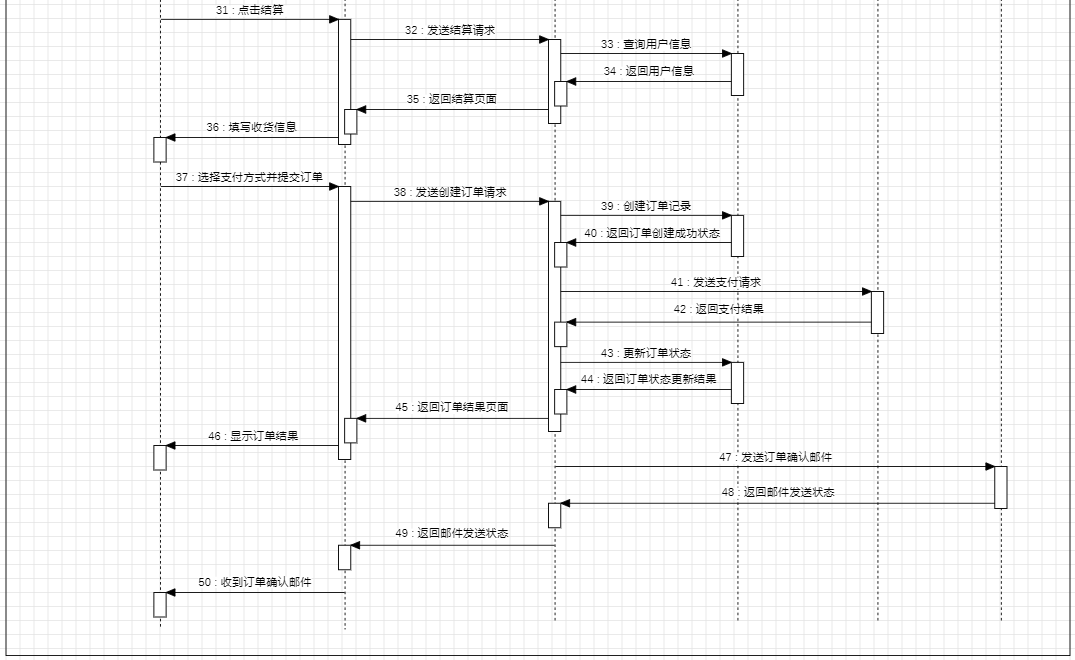

顺序图（Sequence Diagram）是UML（统一建模语言）中的一种图示，用于描述对象之间的交互顺序。在软件工程中，顺序图是分析和设计阶段的重要工具，它帮助开发者理解系统的动态行为。本文将详细分析一个网上图书销售系统的顺序图，该图展示了从用户浏览图书到完成订单的整个流程。

二、顺序图绘画分析

2.1 参与者

顾客：系统的最终用户，负责浏览、搜索、购买图书。
Web浏览器：用户通过浏览器与系统交互。
Web服务器：处理来自浏览器的请求，并与数据库交互。
数据库：存储图书信息、用户信息、订单信息等。
支付网关：处理支付请求。
电子邮件服务：发送订单确认邮件。

2.2 交互流程

用户打开网站，浏览器发送首页请求到Web服务器。
Web服务器查询数据库获取首页数据，并返回给浏览器。
用户在浏览器中输入搜索关键词，发送搜索请求。
Web服务器查询数据库获取搜索结果，并返回给浏览器。
用户点击选择书籍，发送图书详情请求。
Web服务器查询数据库获取图书详细信息，并返回给浏览器。
用户点击加入购物车，发送加入购物车请求。
Web服务器更新购物车信息，并返回更新状态。
用户点击查看购物车，发送查看购物车请求。
Web服务器查询数据库获取购物车内容，并返回给浏览器。
用户点击结算，发送结算请求。
Web服务器查询数据库获取用户信息，并返回结算页面。
用户填写收货信息，发送创建订单请求。
Web服务器创建订单记录，并发送支付请求到支付网关。
支付网关处理支付请求，并返回支付结果。
Web服务器更新订单状态，并发送订单确认邮件。

三、顺序图绘画、PlantUML代码实现

以下是根据图中的交互关系编写的PlantUML代码，用于生成顺序图：

@startuml
skinparam backgroundColor #EEE
skinparam defaultFontName Arial
skinparam defaultFontSize 12

actor Customer
boundary "Web Browser" as Browser
control "Web Server" as Server
database Database
entity "Payment Gateway" as Payment
entity "Email Service" as Email

Customer -> Browser : 打开网站
activate Browser
Browser -> Server : 发送首页请求
activate Server
Server -> Database : 查询首页数据
activate Database
Database --> Server : 返回首页数据
deactivate Database
Server --> Browser : 返回首页内容
deactivate Server
Browser -> Customer : 显示首页
deactivate Browser

Customer -> Browser : 输入搜索关键词
activate Browser
Browser -> Server : 发送搜索请求 (关键词)
activate Server
Server -> Database : 查询书籍信息
activate Database
Database --> Server : 返回搜索结果
deactivate Database
Server --> Browser : 返回搜索结果
deactivate Server
Browser -> Customer : 显示搜索结果
deactivate Browser

Customer -> Browser : 点击选择图书
activate Browser
Browser -> Server : 发送图书详情请求 (图书ID)
activate Server
Server -> Database : 查询图书详细信息
activate Database
Database --> Server : 返回图书详细信息
deactivate Database
Server --> Browser : 返回图书详细信息
deactivate Server
Browser -> Customer : 显示图书详情
deactivate Browser

Customer -> Browser : 点击加入购物车
activate Browser
Browser -> Server : 发送加入购物车请求 (图书ID, 数量, 用户ID)
activate Server
Server -> Database : 更新购物车信息
activate Database
Database --> Server : 返回购物车更新状态
deactivate Database
Server --> Browser : 返回购物车更新状态
deactivate Server
Browser -> Customer : 显示购物车更新提示
deactivate Browser

Customer -> Browser : 点击查看购物车
activate Browser
Browser -> Server : 发送查看购物车请求 (用户ID)
activate Server
Server -> Database : 查询购物车内容
activate Database
Database --> Server : 返回购物车内容
deactivate Database
Server --> Browser : 返回购物车内容
deactivate Server
Browser -> Customer : 显示购物车内容
deactivate Browser

Customer -> Browser : 点击去结算
activate Browser
Browser -> Server : 发送结算请求 (用户ID)
activate Server
Server -> Database : 查询用户信息
activate Database
Database --> Server : 返回用户信息
deactivate Database
Server --> Browser : 返回结算页面
deactivate Server
Browser -> Customer : 填写收货信息
deactivate Browser

Customer -> Browser : 选择支付方式并提交订单
activate Browser
Browser -> Server : 发送创建订单请求 (用户ID, 购物车信息, 收货信息, 支付方式)
activate Server
Server -> Database : 创建订单记录
activate Database
Database --> Server : 返回订单创建成功状态 (订单ID)
deactivate Database
Server -> Payment : 发送支付请求 (订单ID, 金额等)
activate Payment
Payment --> Server : 返回支付结果
deactivate Payment
Server -> Database : 更新订单状态
activate Database
Database --> Server : 返回订单状态更新结果
deactivate Database
Server --> Browser : 返回订单结果页面
deactivate Server
Browser -> Customer : 显示订单结果
deactivate Browser

Server -> Email : 发送订单确认邮件 (订单ID, 用户邮箱)
activate Email
Email --> Server : 返回邮件发送状态
deactivate Email
Server --> Browser : 返回邮件发送状态
deactivate Server
Browser -> Customer : 收到订单确认邮件
deactivate Browser

@enduml
