数字逻辑头歌 电路功能仿真（Logisim）

第1关：组合电路仿真

任务描述

本关任务：利用本关给出的组合电路功能仿真模块对前面实训中设计的电路进行功能仿真，并在右侧窗口中选择正确答案。

相关知识

仿真（Simulation）是让计算机根据一定的算法和一定的仿真库对EDA设计进行模拟，以验证设计的正确性，排除错误。通常有以下两个级别的仿真测试： 功能仿真：功能仿真是指在一个设计中，在设计实现前对所创建的逻辑进行的验证模拟，以了解其功能是否满足设计的要求。 布局布线以前的仿真都称作功能仿真，包括综合前仿真(Pre-Synthesis Simulation)和综合后仿真(Post-Synthesis Simulation)。综合前仿真主要针对基于原理框图的设计；综合后仿真既适合原理图设计，也适合基于HDL语言的设计。 时序仿真：时序仿真使用布局布线后器件给出的模块和连线的延时信息， 在最坏的情况下对电路的行为作出实际地估价。 时序仿真使用的仿真器和功能仿真使用的仿真器是相同的， 所需的流程和激励也是相同的； 惟一的差别是为时序仿真加载到仿真器的设计包括基于实际布局布线设计的最坏情况的布局布线延时，并且在仿真结果波形图中，时序仿真后的信号加载了时延，而功能仿真没有。

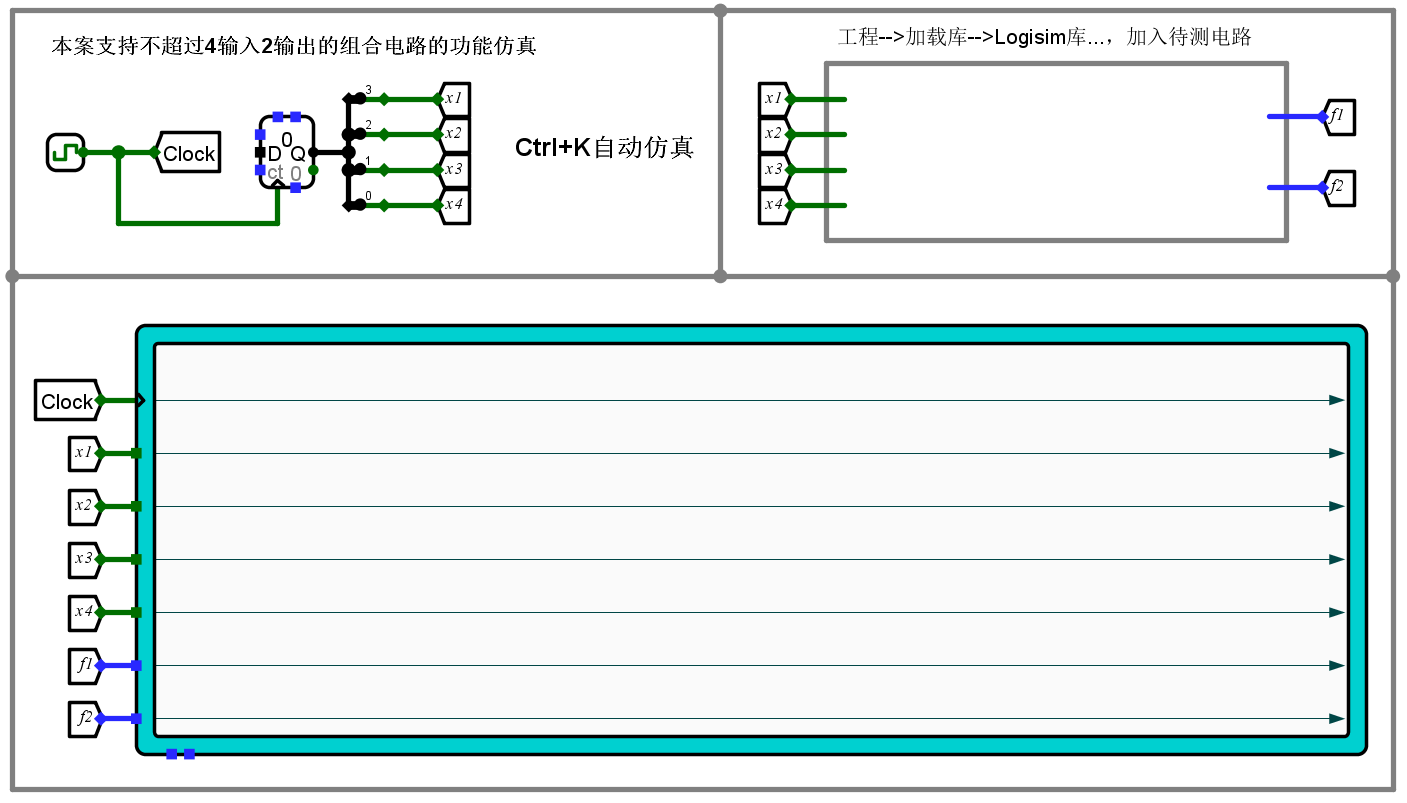

仿真框架

仿真框架电路下载：仿真框架

测试说明

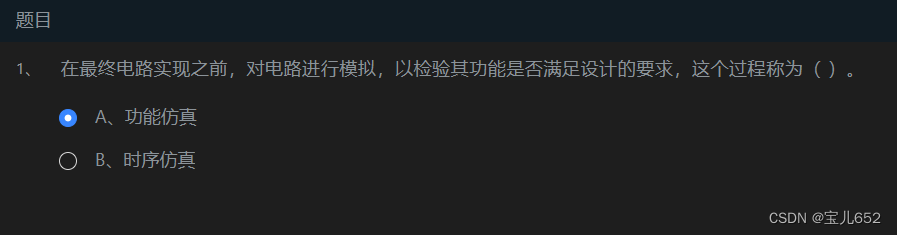

请选择正确的答案，平台会对你的答案进行测试！
