Enterprise Architect 的使用手册

实验二 业务用例分析

一、 添加新模型视图

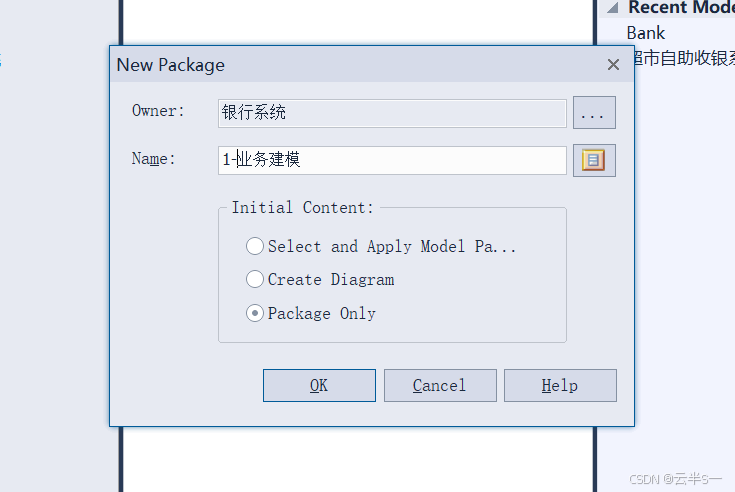

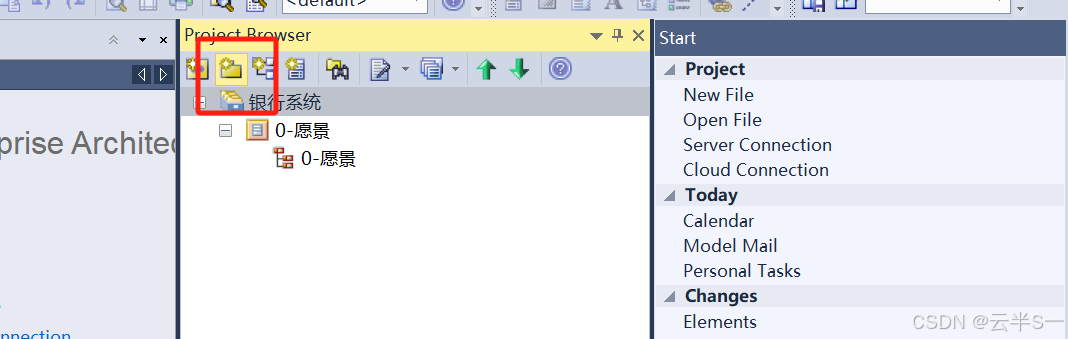

在“项目浏览器”中点击添加文件夹按钮，为模型添加愿景建模文件夹，视图名 称为“1-业务建模”，选择视图图标为“包”，点击OK。

二、 维护模型文件目录 1. 建立业务对象目录

选中“1-业务建模”模型视图，在“项目浏览器”中点击添加文件夹按钮。

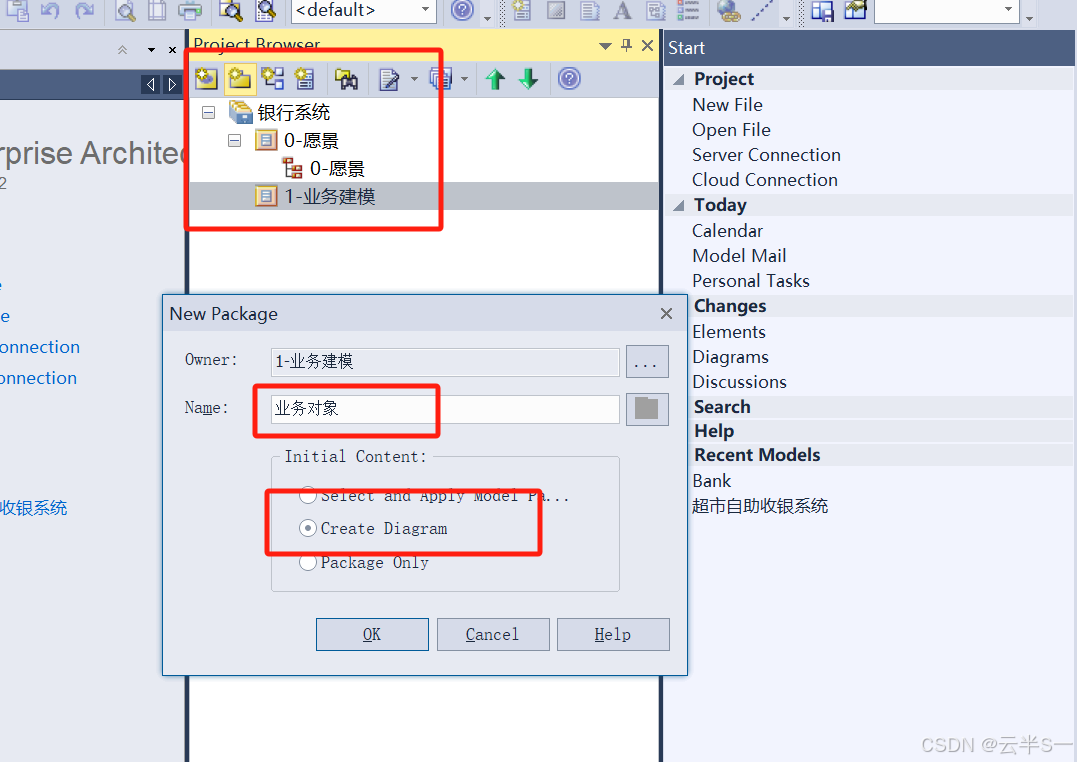

在弹出的“新建模型包”对话框中设置模型包名称为“业务对象”，选中“ 添加新图表”单选框，点击确定按钮。

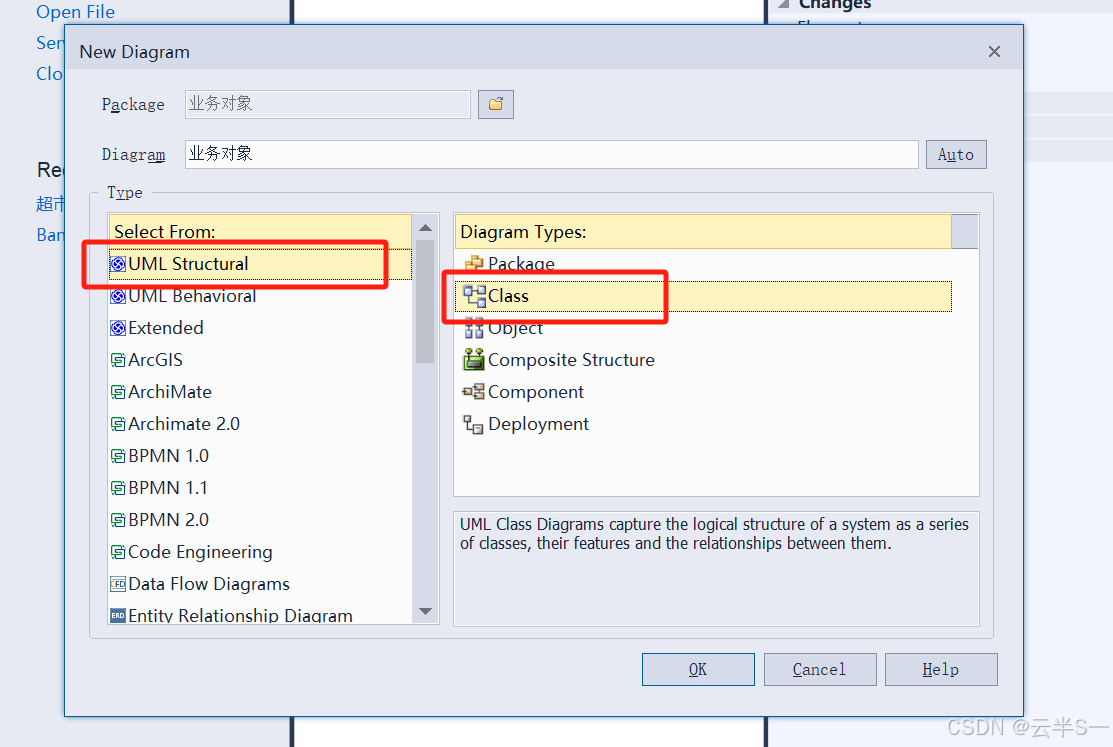

在弹出的“新建图表”对话框中，选择图标类型结构类型，图表为类图，点击OK按钮。

2. 建立业务用例目录

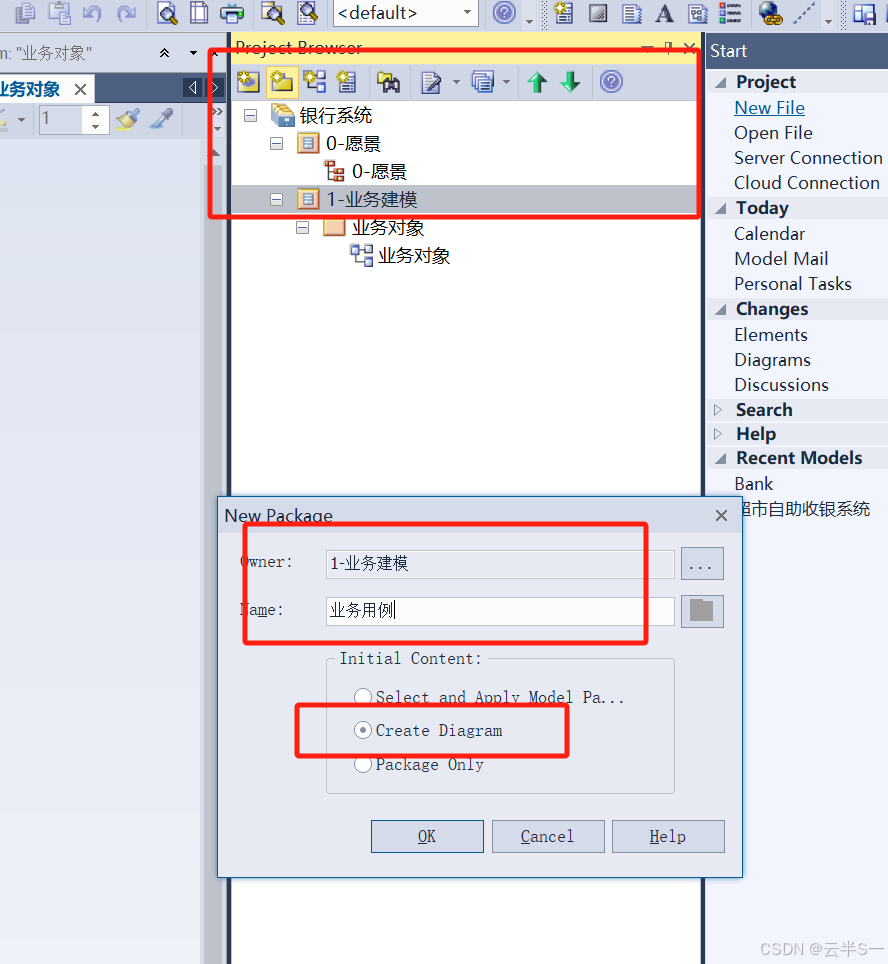

选中“1-业务建模”模型视图，在“项目浏览器”中点击添加文件夹按钮。

在弹出的“新建模型包”对话框中设置模型包名称为“业务用例”，选中“ 添加新图表”单选框，点击OK按钮。

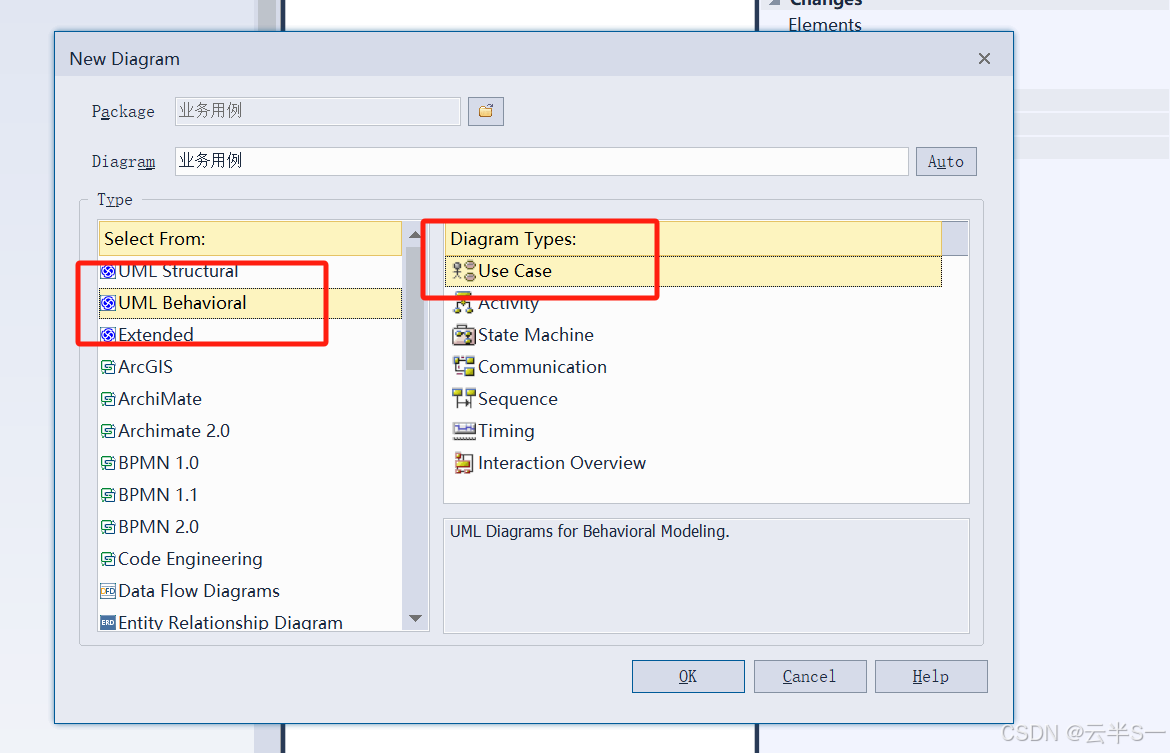

在弹出的“新建图表”对话框中，选择图标类型行为类型，图表为用例图，点击 OK按钮。

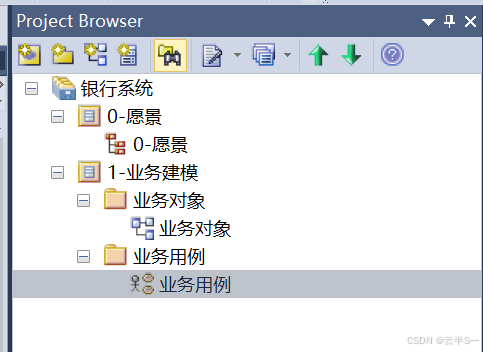

最终形成的目录结构为：

三、 确定业务对象

在项目浏览器中在模型上双击“业务对象”图表，进入业务对象模型界面，在工具箱中选择“用例工具箱”

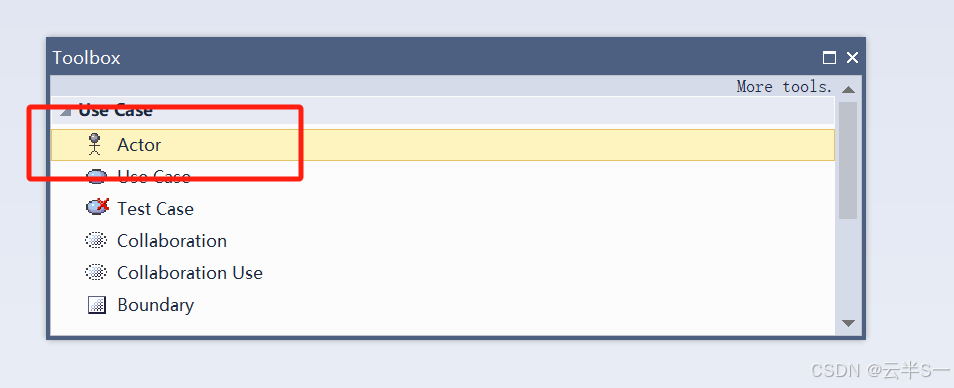

在用例工具箱中选择 Actor 到编辑区

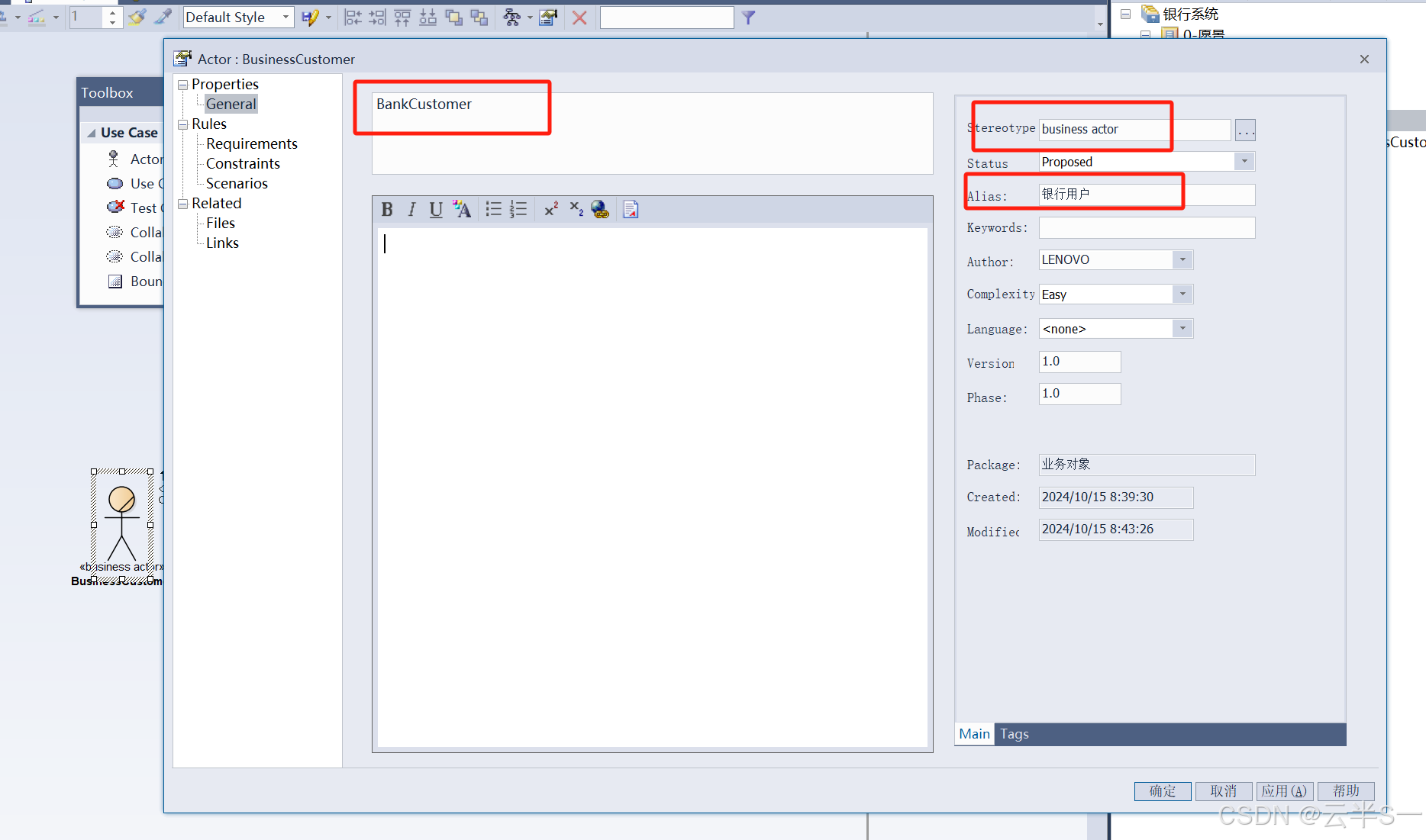

在弹出的Actor编辑框中这是Actor名称为BankCustomer，构造型为Business actor，别名为银行用户。

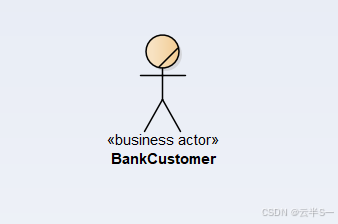

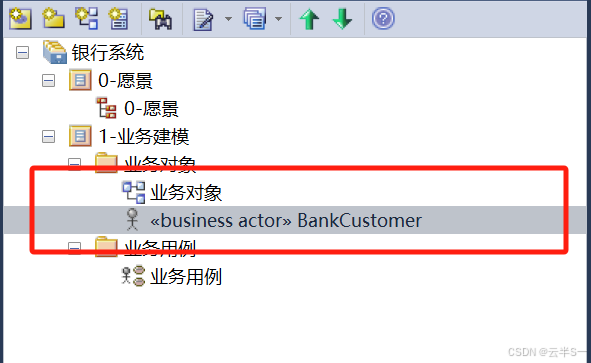

点击确定按钮后可在编辑区看到如下图所示的“BankCustomer”业务对象。

在编辑区空白处点击右键，选择“属性”菜单

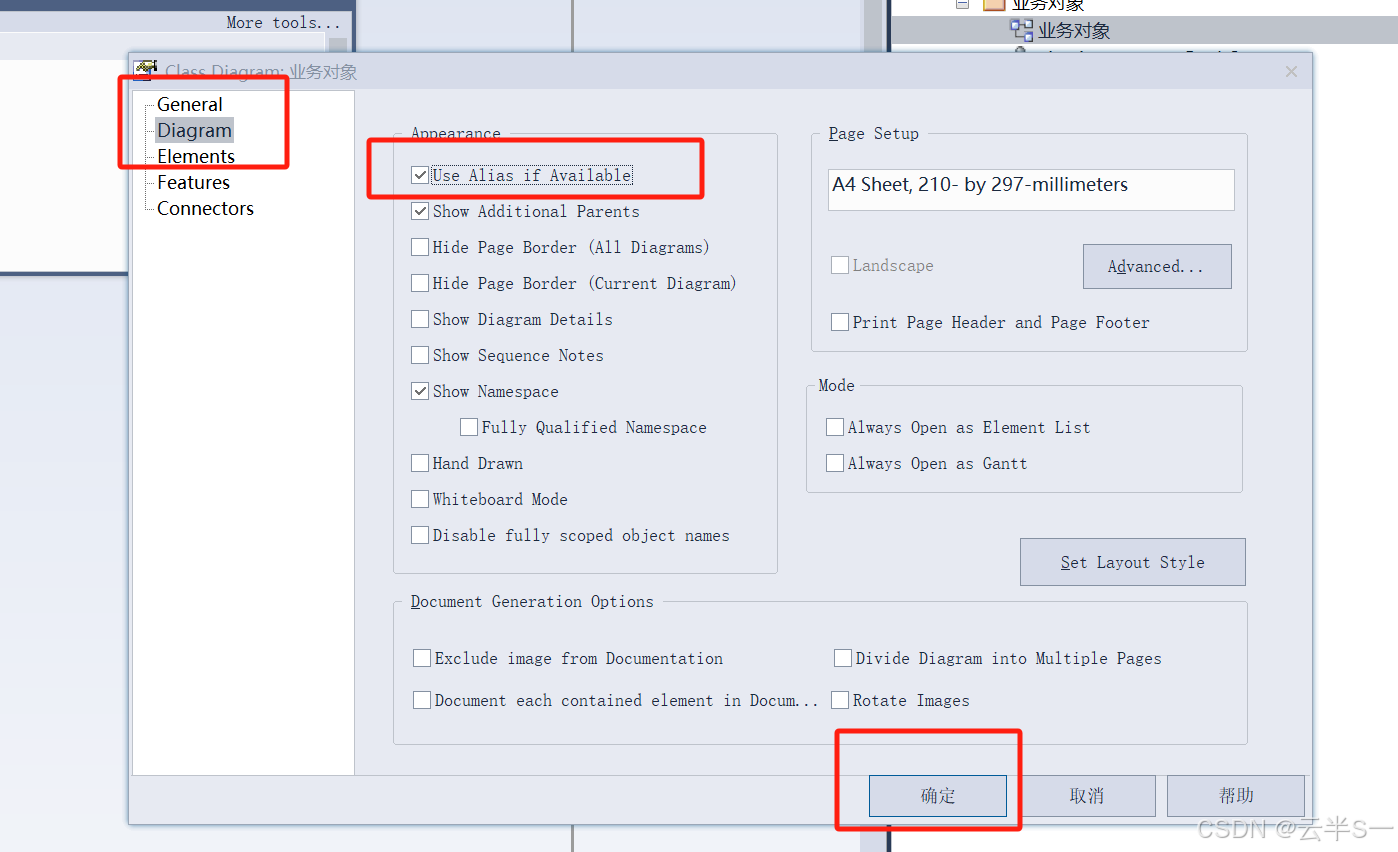

在弹出的图表属性编辑对话框中选择“图表”标签。在“外观”中选中“使用可 用的别名”单选框。

点击确定按钮后，在图表编辑区可以看到业务对象模型名称显示为中午别名。

四、 绘制业务用例图 1. 绘制边界

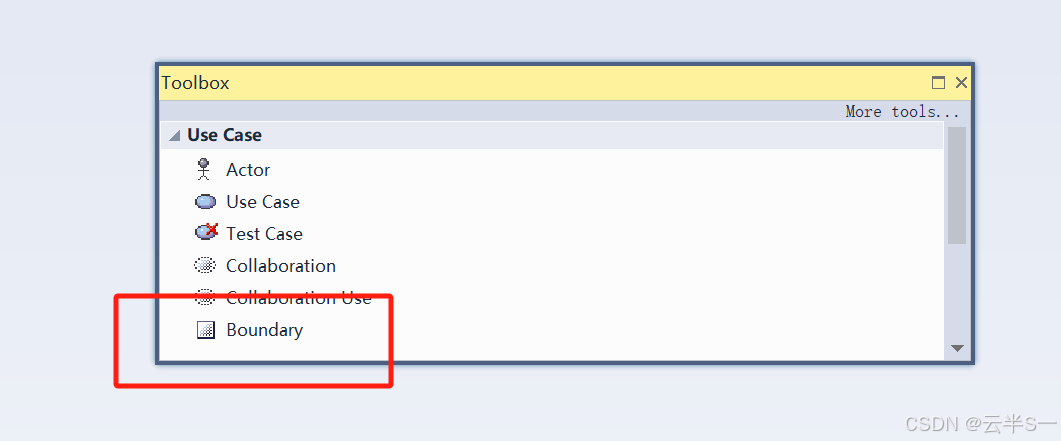

在项目浏览器中双击业务用例图表，进入业务用例图表编辑区。在 Use case 工具箱中选择 Boundary（边界）工具到图表编辑区。

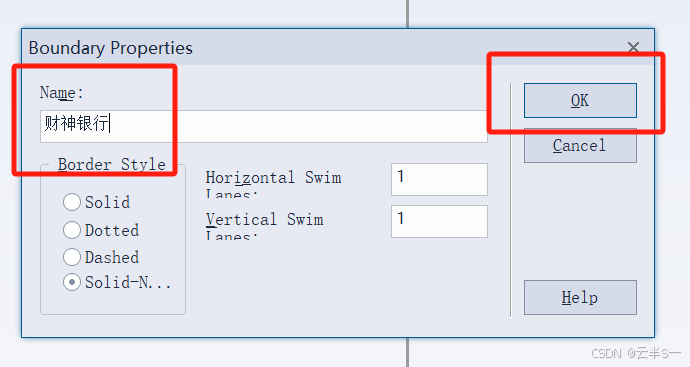

在弹出的边界属性对话框中输入名称为“财神银行”

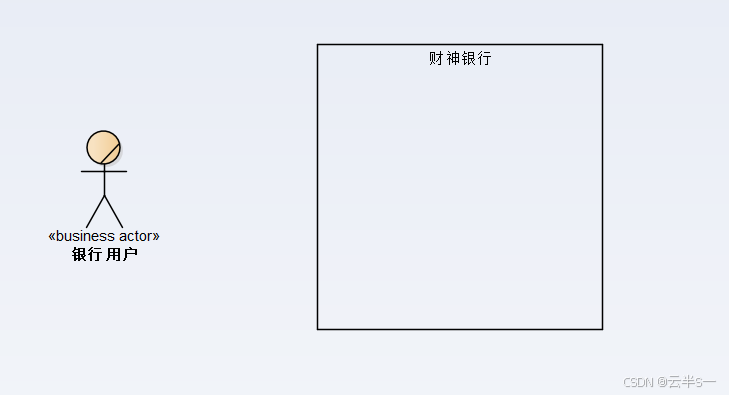

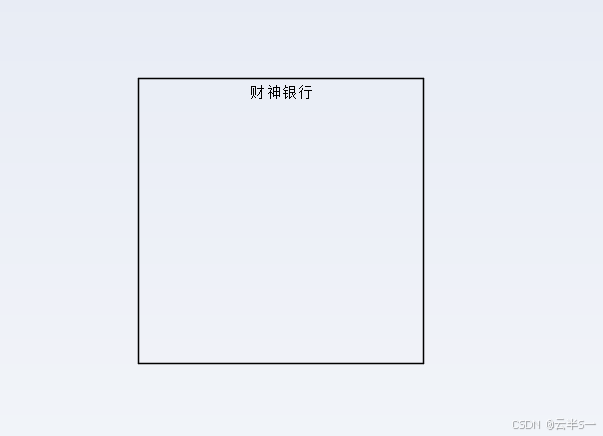

点击确定按钮，则在编辑区当中绘制出如下业务组织边界

2. 绘制业务执行者

在项目浏览器中选中“银行客户”业务对象，将其直接拖拽到业务用例图表 中。

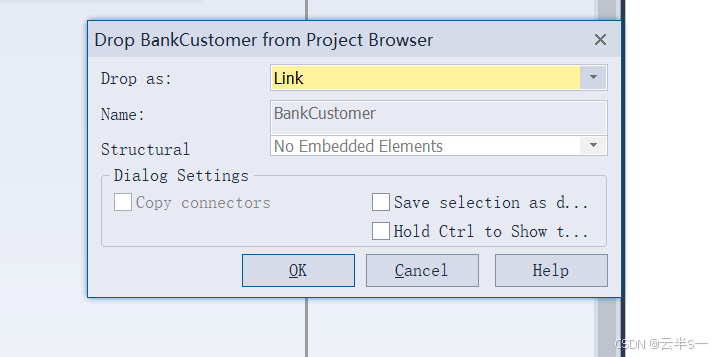

在弹出的“粘贴元件”对话框中选择“简单作为链接”单选框。

点击确定按钮即可为业务用例图表绘制业务执行者。

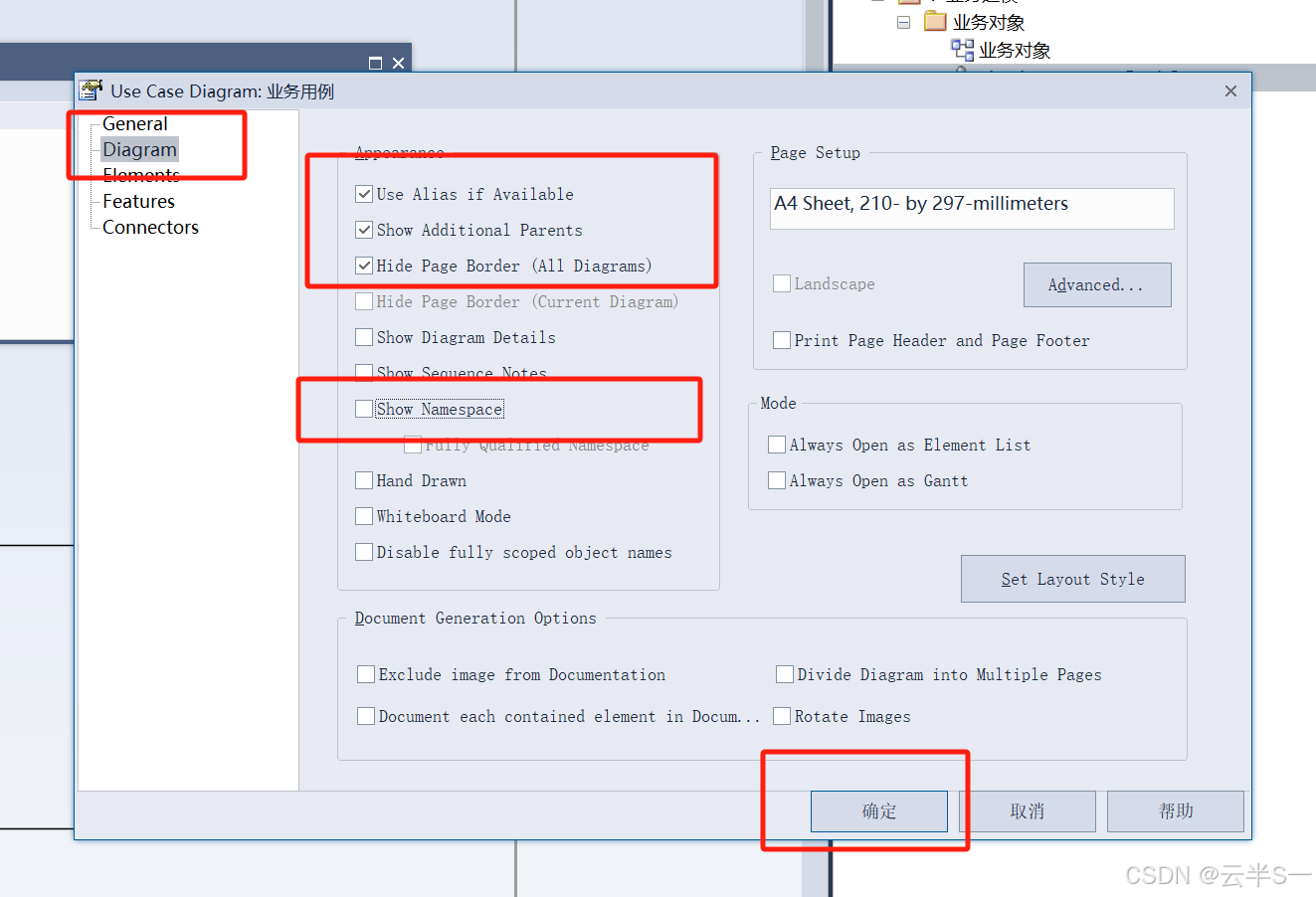

在图表空白区域点击右键，选择属性菜单，在弹出的图表属性对话框中选择 “图表”标签，在外观中选中“使用可以的别名”复选框，取消“显示命名 空间”复选框。

点击确定按钮后，业务用例图如下所示：

3. 绘制业务用例及用例关系

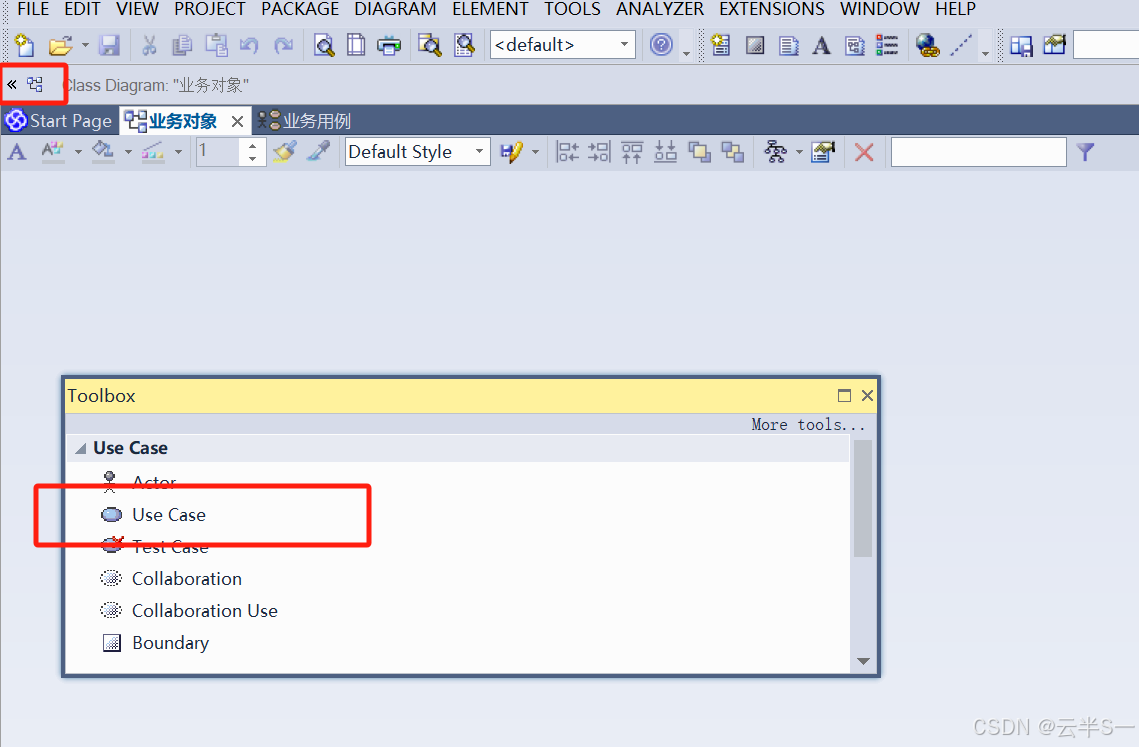

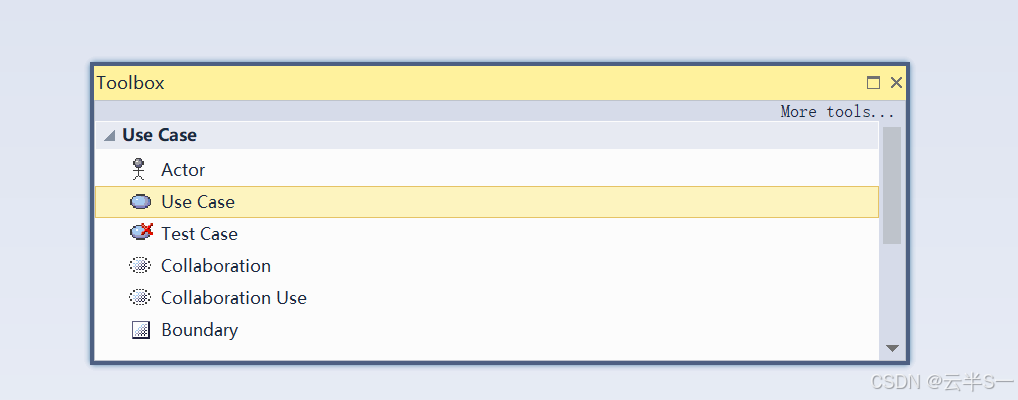

在工具栏中选择用例工具到业务用例图表区的业务组织边界中

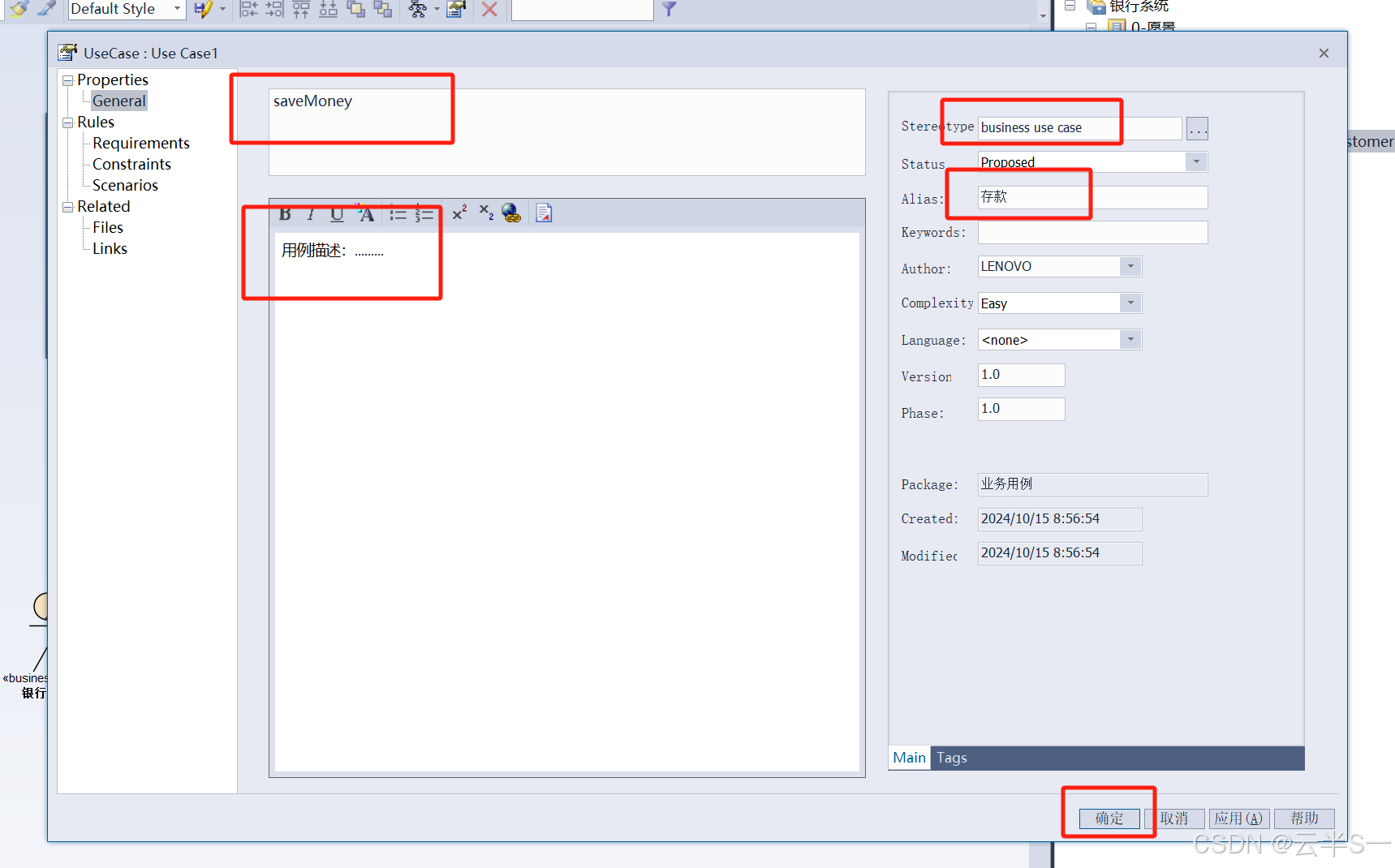

在弹出的用例编辑对话框中输入用例名称为 saveMoney，构造型为 business use case，作者名称，别名为“存款”，在备注区域输入业务用例描述。

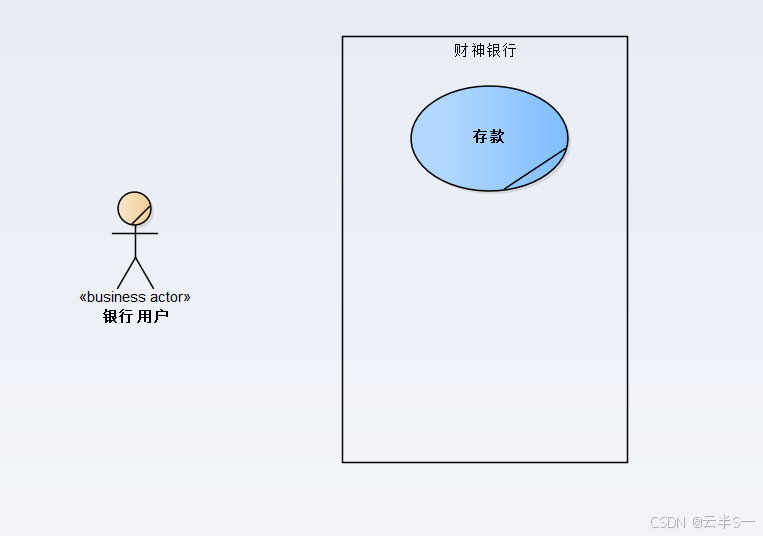

点击确定按钮后，业务用例图表如下所示：

选中银行客户业务执行者

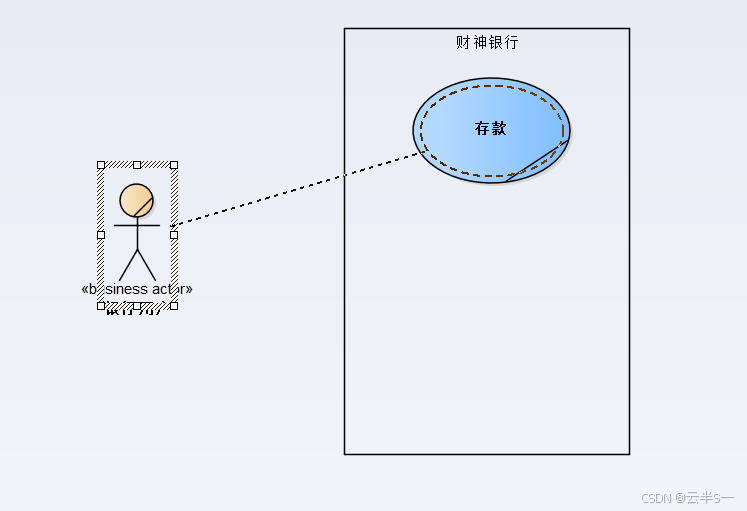

选中向上的 Quick link 链接，拖动到“存款”业务用例上。

在弹出的快捷菜单中选择 Association。

仿照如上步骤建立“取款”“转账”业务用例、业务用例描述及业务用例关系。

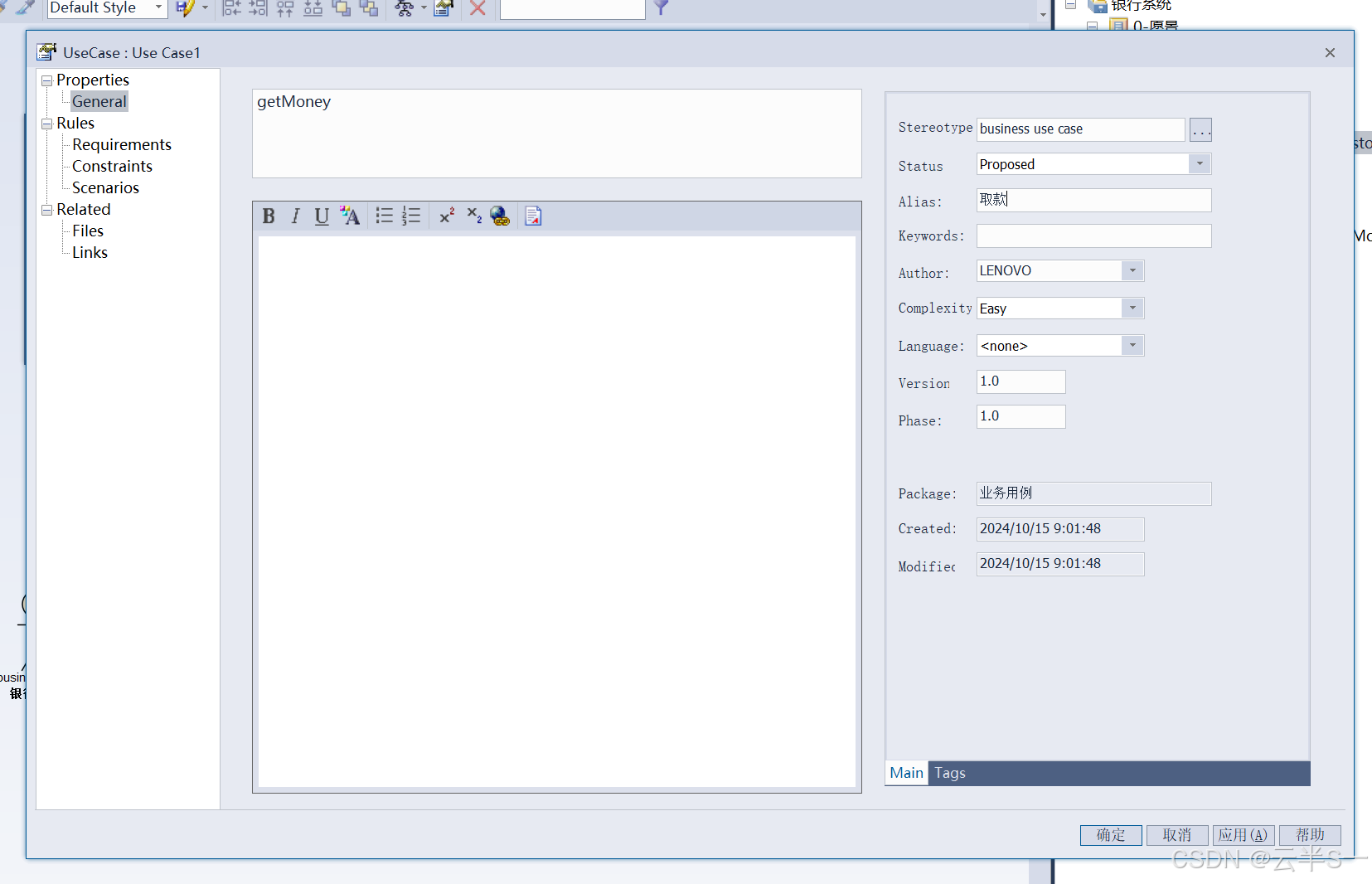

“取款”业务用例属性如下图：

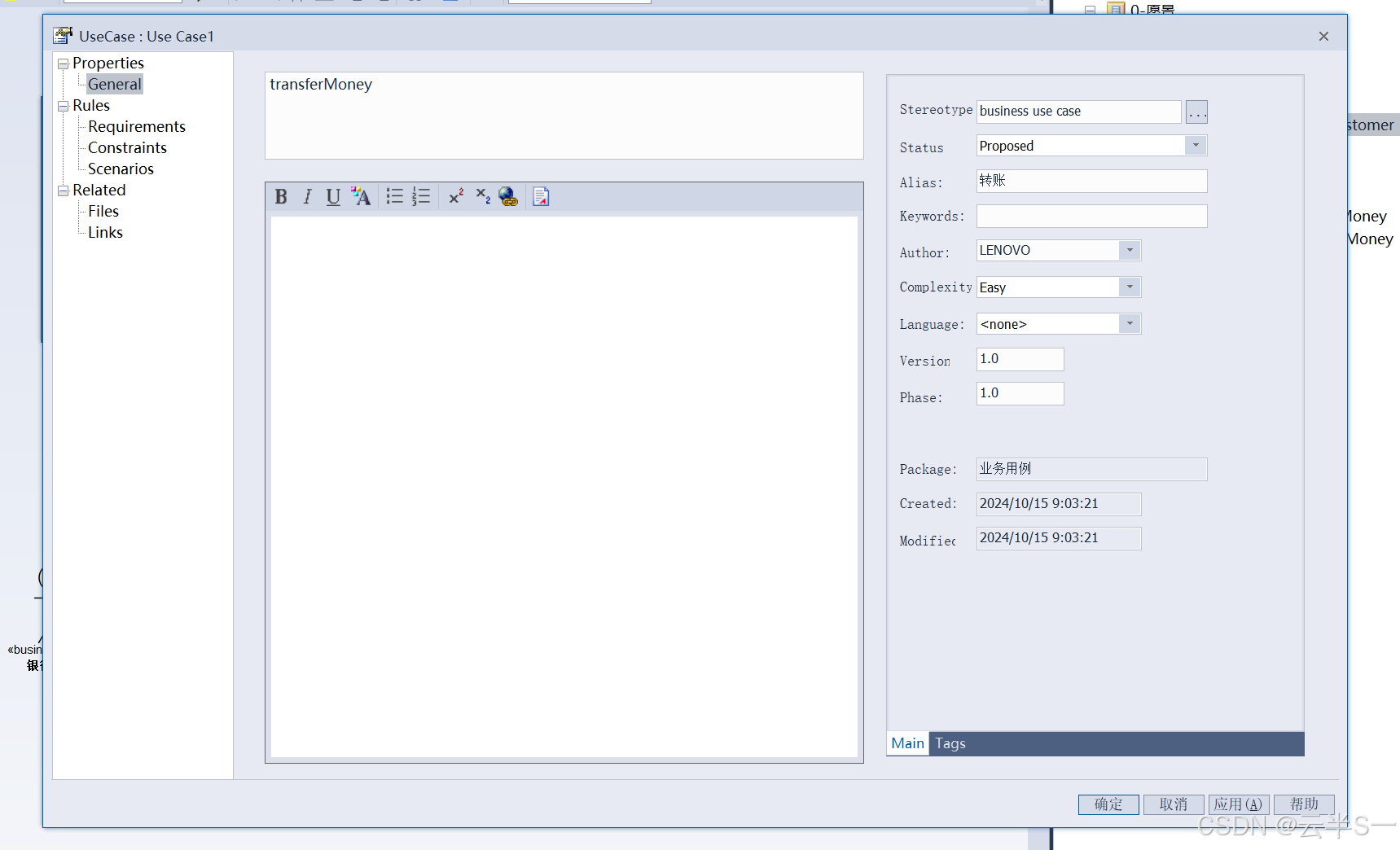

“转账”业务用例属性如下图所示：

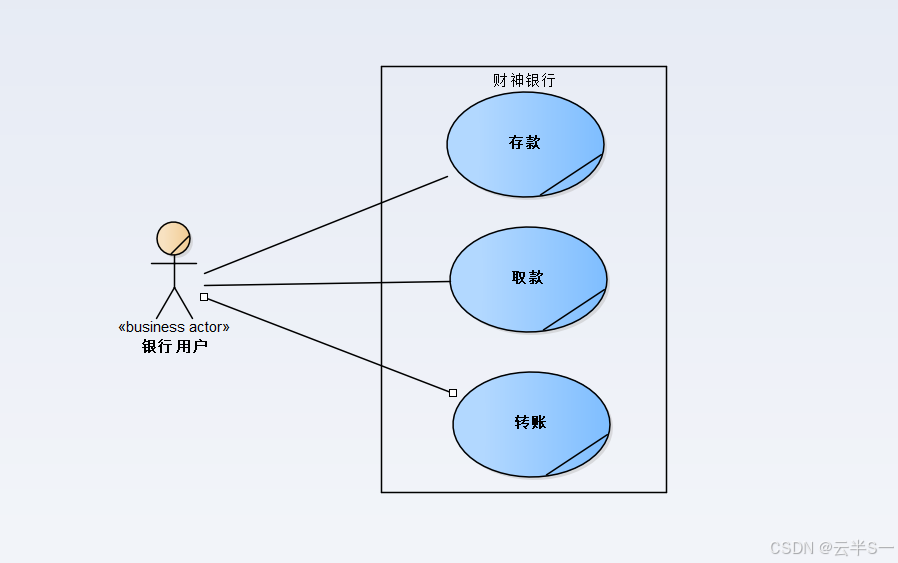

 最终业务用例图如下所示：
