开学季到啦，好多同学都想自己动手组装一台专属电脑，这想法超酷！不过在动手之前，有个关键又容易被忽略的部分 —— 电源线和接口，一定要先搞清楚。毕竟电源是电脑的 “心脏”，要是电源线接错，“心脏” 供血出问题，CPU、显卡这些 “大脑” 和 “四肢” 可就罢工了，严重的还可能 “壮烈牺牲”，上了网上让人哭笑不得的 “烈士墙主机” 榜单呢！接下来，咱们就把电源和电源线的知识掰开揉碎了讲，保证你一看就懂。

一、电源分类：非模组、半模组和全模组的区别

就像我们买衣服，有的是成套固定搭配（非模组电源），有的可以自由组合搭配（全模组电源），还有介于两者之间的（半模组电源）。

非模组化电源，所有的电源线都是直接固定在电源上的，不能拆卸。这就好比买了一套固定搭配的校服，不管需不需要，所有配件都得带着。它的好处是价格相对便宜，而且安装简单，插上就能用；缺点是机箱里线会比较乱，尤其是不需要用到某些线的时候，它们也只能 “躺” 在机箱里，影响美观和散热。

全模组化电源就灵活多了，所有的电源线都可以自由拆卸和更换。比如你定制了一个超炫酷的机箱，想让内部走线特别整齐美观，全模组电源就能满足你。你可以只安装需要用到的线，不需要的线就放在一边，机箱内部瞬间清爽整洁。不过，这种灵活性也让它的价格相对较高。

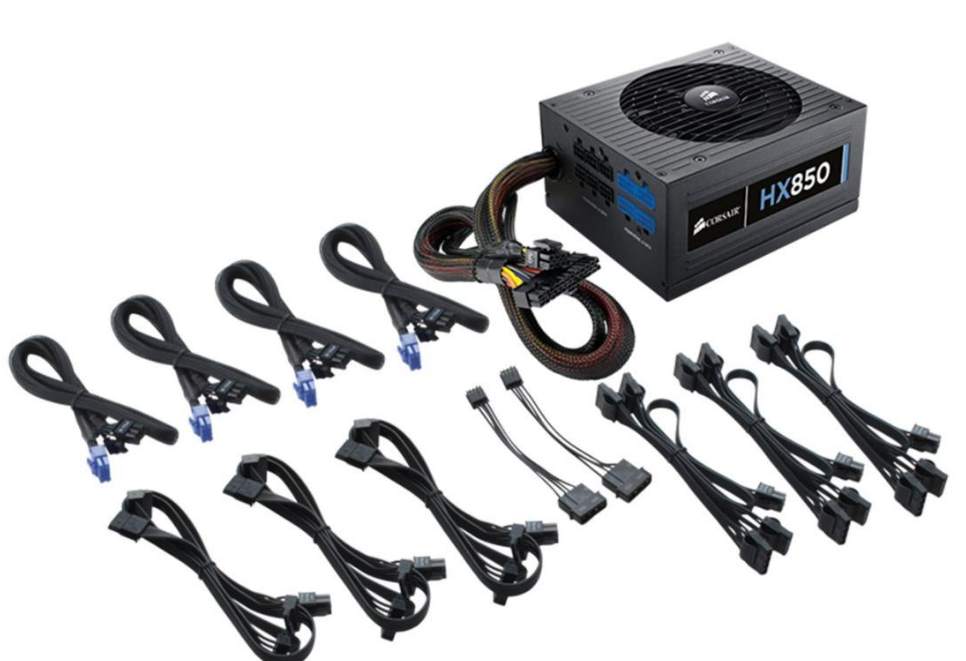

半模组化电源则是折中的选择，除了主板电源线不能拆卸外，其他电源线都可以自由更换。它兼顾了一定的灵活性和成本，适合既想让机箱内部走线好看一些，又不想花太多钱的同学。

二、四类重要的 ATX 电源线详解

在 PC 电源上，有四类基本又关键的电源线，它们各自承担着不同的重要任务，就像一个团队里不同的成员，缺一不可。

1. 主板电源线（24 针）

主板电源线是整个电脑供电的 “总枢纽”，它一头连接着电源，另一头插在主板上，为整个主板提供电力支持。如果把主板比作城市的 “交通网络”，那主板电源线就是输送能源的 “主干道”。它一般是直接固定在非模组或半模组电源上的，不能拆卸。

现在市面上大部分主板用的都是 24 针的电源线，但也有一些老主板或者特殊主板，需要用到 20 针的电源线。不用担心，有些 24 针电源线是可以拆分成 20 + 4 针的，这样就能轻松适配不同的主板啦！安装的时候，要注意对准接口上的卡扣，听到 “咔嗒” 一声，就说明插紧了。

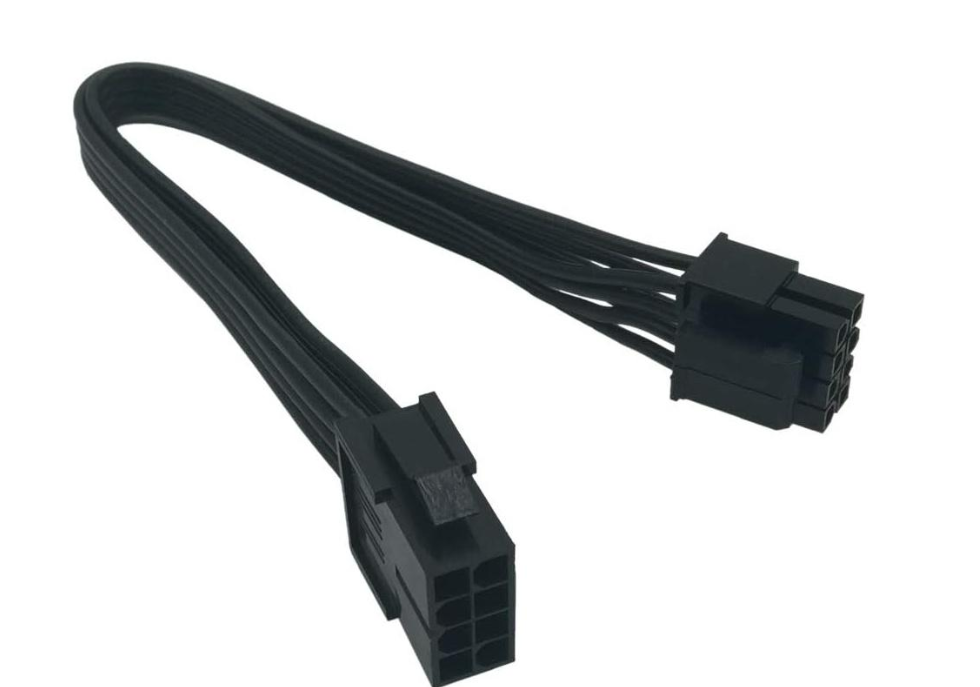

2. CPU 电源线（ATX12V1 电源线）

CPU 电源线专门为电脑的 “大脑”——CPU 提供稳定的电力。常见的规格有 4 针和 8 针，对于一些高性能、高功耗的 CPU，比如玩大型游戏或者做专业设计时用的 CPU，可能需要双 8 针或者 8 + 4 针的组合供电，才能保证它稳定运行。

对应地，主板上也会有两处 CPU 供电线接口。装机的时候一定要注意，把 CPU 电源线准确插入对应的接口，而且要插紧。如果插错或者没插好，CPU 可能无法正常工作，电脑就会出现开机无反应、频繁死机等问题。

3. PCIe/GPU 电源线

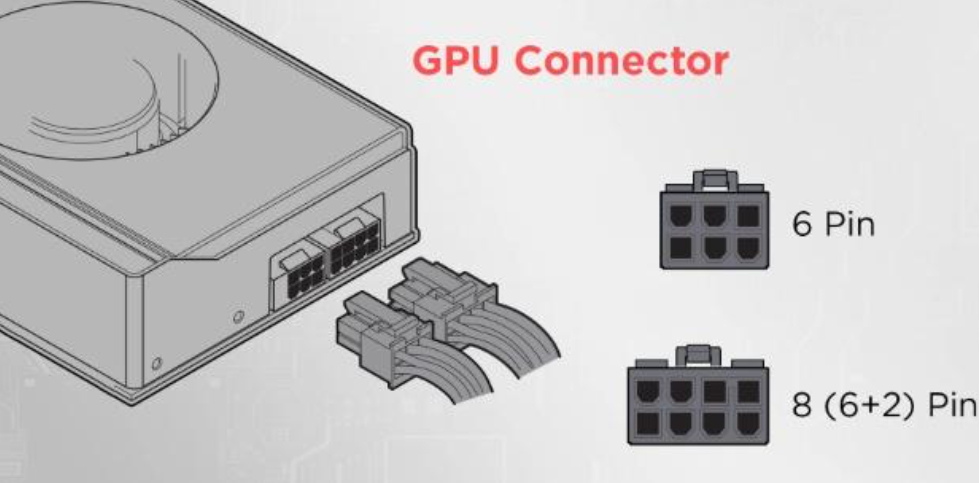

PCIe/GPU 电源线主要是给显卡 “加油” 的。显卡在运行大型游戏、进行图形渲染等操作时，耗电量很大，这就需要 PCIe/GPU 电源线提供足够的电力。常见的规格有 6 针和 8 针。

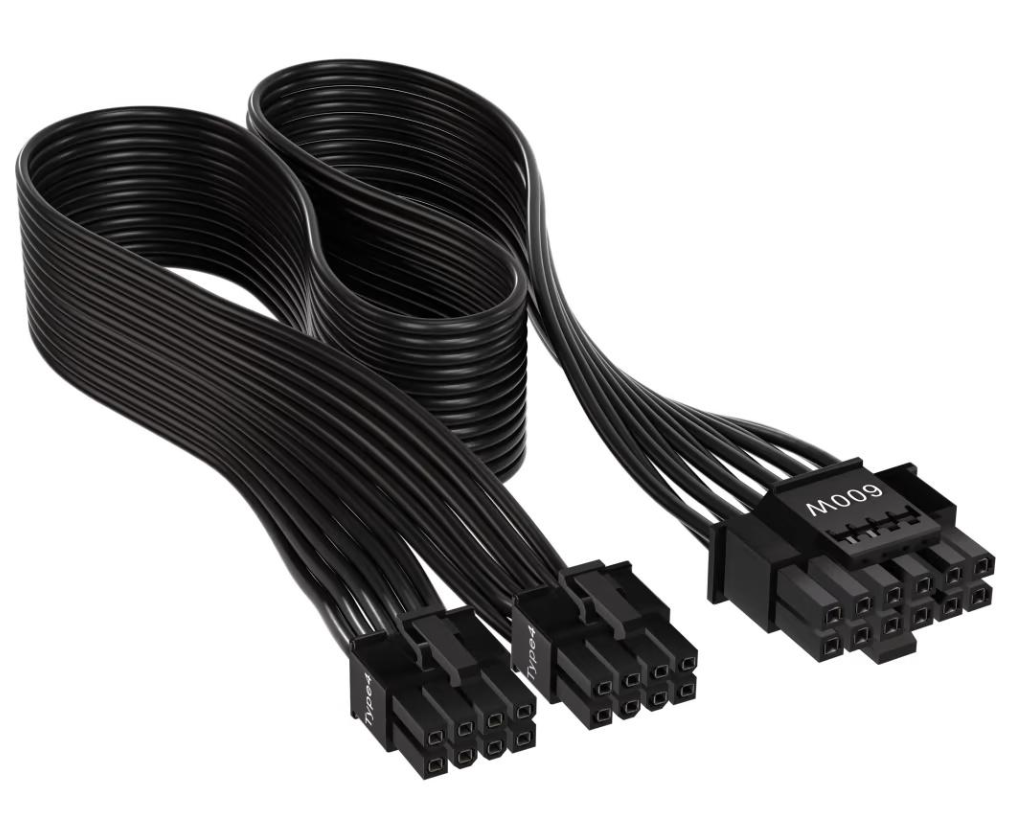

不过，随着显卡性能越来越强，功耗也越来越高。最新的 PCIe5.0/ATX3.0 规范显卡，比如 RTX4070 及以上的显卡，就需要使用 16 针的 12VHPWR 接口供电。很多非认证的 ATX3.0 电源没有 16 针接口，这时候就需要用转接头，把多个 8 针线合并成 16 针。但要特别注意，转接头使用不当或者质量不好，很容易引发烧卡悲剧。所以，大家尽量选择正规的、有质量保证的电源和转接头。

4. SATA 电源线

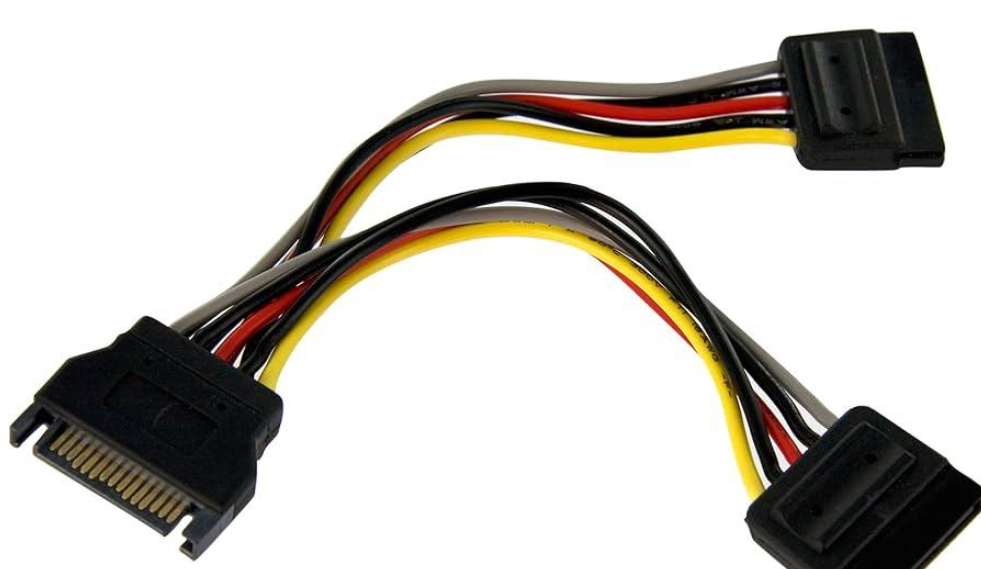

SATA 电源线是给硬盘等存储设备供电的。它就像给仓库（硬盘）输送物资的 “小货车”。一条 SATA 电源线通常可以分出多个电源接口，这样就能同时给多个 SATA 硬盘供电了。比如你想给电脑加装几块硬盘，存储更多的游戏、电影和学习资料，SATA 电源线就能派上用场。安装时，把接口对准硬盘上的对应位置插进去就行，非常简单。

三、其他重要电源线：Molex 电源线（非必需）

除了前面提到的四类 ATX 电源线，Molex 电源线也很重要。它主要用于连接风扇、硬盘等设备，有 4 针接口，能提供 12V 的电压。一般情况下，电源和主板会自带 Molex 电源线，不需要额外购买。

但是，现在很多同学喜欢给电脑加装各种 RGB 风扇、灯带，把机箱打造得炫酷无比。如果加装的设备太多，原配的 Molex 线材可能就不够用了，这时候就需要自己购买。而且，Molex 线也是很多 DIY 爱好者发挥创意的地方，市面上有各种颜色鲜艳、造型独特的彩虹线，装上之后，机箱内部瞬间变得个性十足。

四、装机布线常识：让你的电脑又稳又 “凉快”

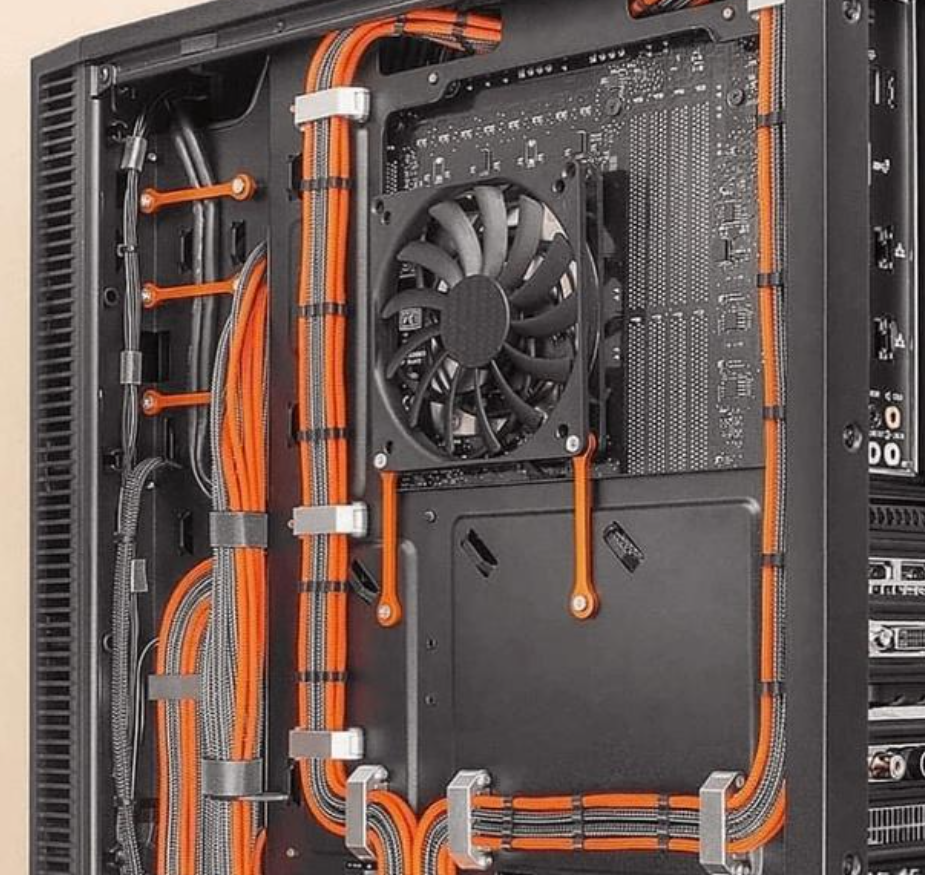

组装电脑时，电源线的布局就像整理房间，整理得好，不仅看着舒服，还能提高电脑的稳定性和散热效果。记住以下几点布线小技巧：

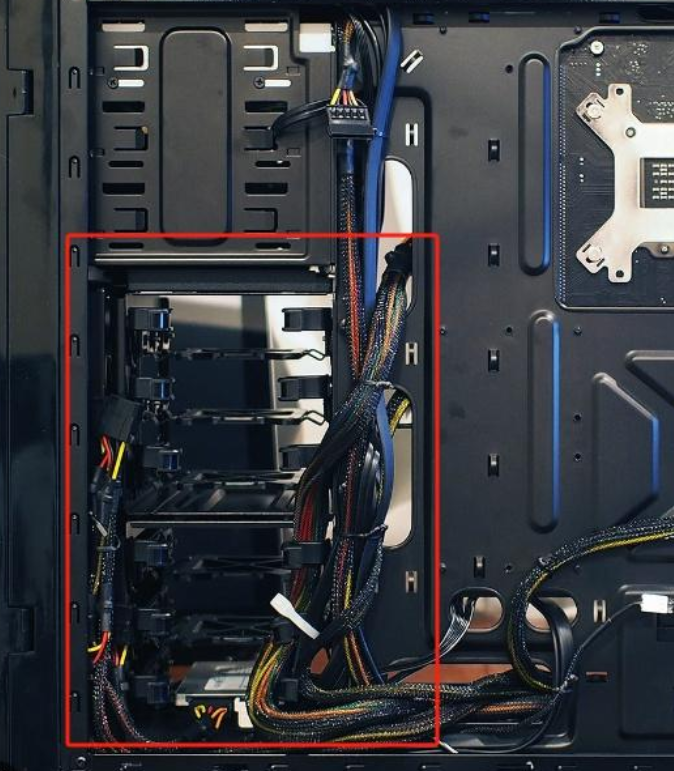

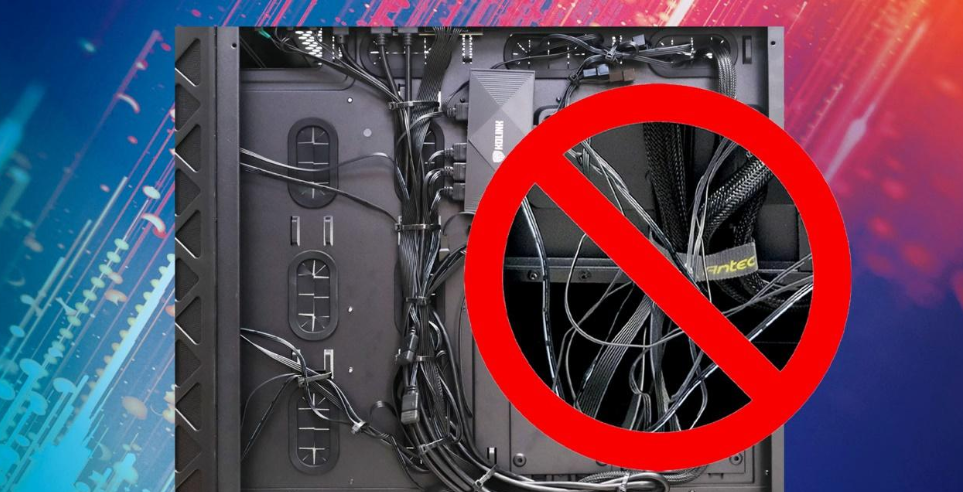

避免交叉：电源线交叉就像电线缠绕在一起，容易产生电磁干扰，影响电脑性能。所以在布线时，尽量让电源线平行排列，不要交叉。

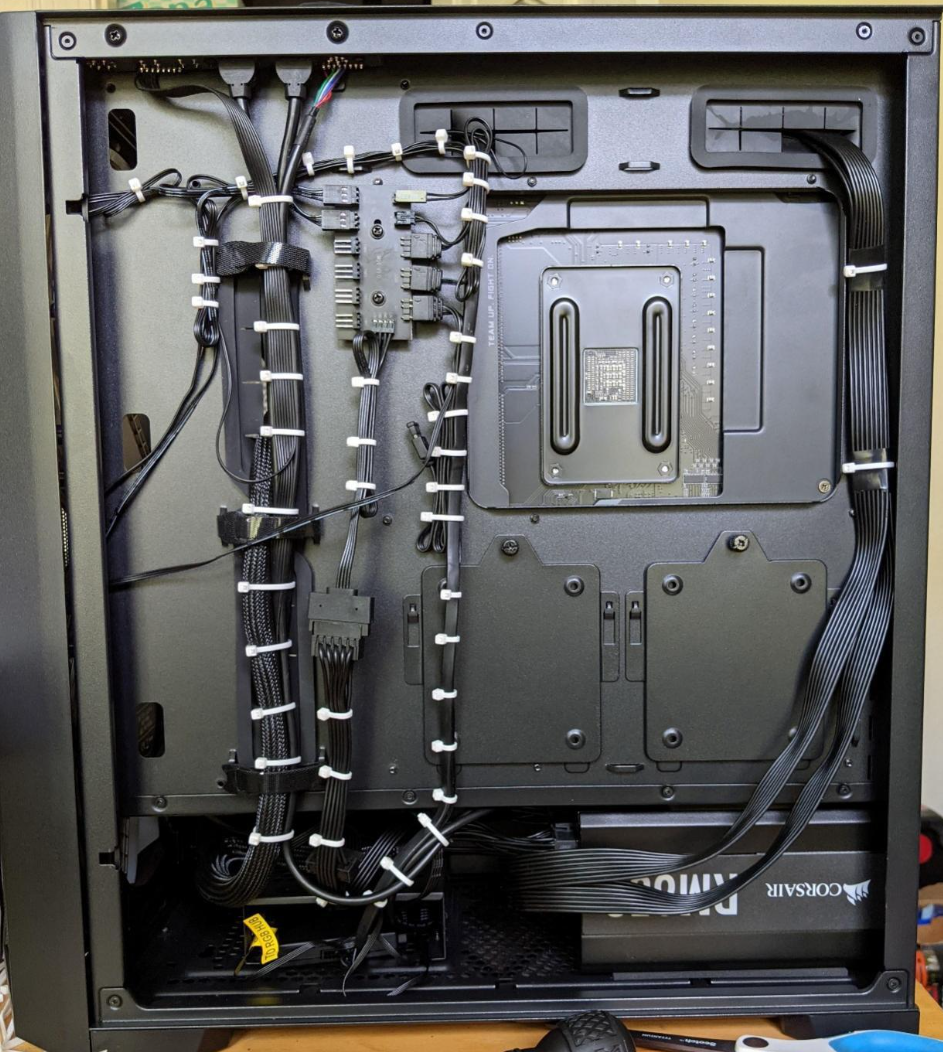

整齐排列：把电源线整齐地排列在机箱内，可以让空气流通更顺畅，帮助电脑更好地散热。你可以用扎带把电源线捆绑在一起，固定在机箱的边缘或者专门的走线孔位置。

预留空间：就像给房间预留通道方便日后整理一样，布置电源线时也要预留一定的空间。这样，以后如果需要升级硬件或者维修电脑，操作起来会更方便。

固定牢固：确保电源线插紧，并且用扎带、卡扣等工具固定好。如果电源线松动，可能会导致接触不良，电脑就会出现莫名其妙的故障。

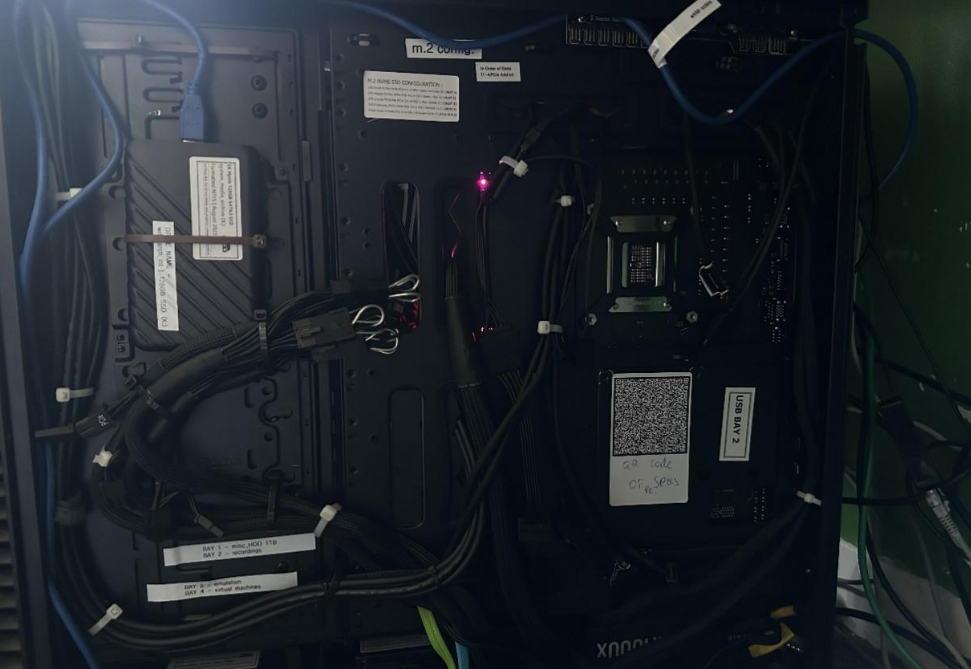

标记清晰：为了方便日后识别，可以在电源线两端贴上小标签，注明这条线连接的是哪个设备。这样，下次检查或者维修时，就能快速找到对应的线路，节省时间和精力。
