网络建设与运维神州数码DCN ULPP与ULSM结合配置

题目

ULPP：

配置相关技术，避免SW-Core和SW3之间形成环路：产品和营销1段 业务网段划分到1组，法务、人力和财务1段业务网段划分到2组；组 1优先选择SW3的E1/0/10作为转发业务主端口，选择SW3的E1/0/20作 为转发业务副端口；组2优先选择SW3的E1/0/20作为转发业务主端口， 选择SW3的E1/0/10作为转发业务副端口；均开启抢占模式，并使用 VLAN2000做为控制VLAN；网络设备开启MAC地址更新和ARP删除的 flush报文的发送、接收功能。

ULSM：

避免SW1和SW2出现故障后，SW3无法感知上联设备的故障，造成数据 流量的丢失。配置相关技术，根据上联设备故障情况自动切换数据传 输线路。

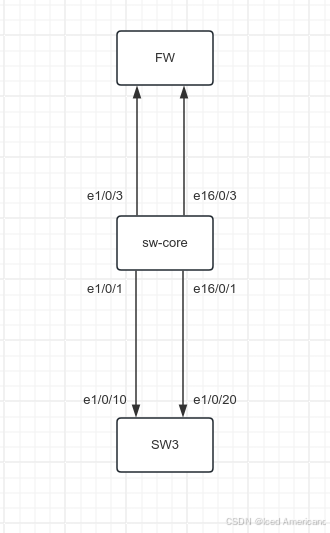

拓扑图：

配置命令：

SW-Core：

ulsm group 1

spanning-tree

!

Interface Ethernet1/0/1

ulpp flush enable mac

ulpp flush enable arp

switchport mode trunk

switchport trunk allowed vlan 1;10;20;30;40;50;2023

ulsm group 1 downlink

!

Interface Ethernet16/0/1

ulpp flush enable mac

ulpp flush enable arp

switchport mode trunk

switchport trunk allowed vlan 1;10;20;30;40;50;2023

ulsm group 1 downlink

!

Interface Port-Channel10

ulsm group 1 uplink

SW3：

vlan 2000

spanning-tree

!

spanning-tree mst configuration

instance 1 vlan 10;20

instance 2 vlan 30;40;50

!

ulpp group 1

preemption mode

control vlan 2000

protect vlan-reference-instance 1

ulpp group 2

preemption mode

control vlan 2000

protect vlan-reference-instance 2

!

Interface Ethernet1/0/10

no spanning-tree

ulpp group 2 slave

ulpp group 1 master

switchport mode trunk

switchport trunk allowed vlan 1;10;20;30;40;50;2023

!

Interface Ethernet1/0/20

no spanning-tree

ulpp group 2 master

ulpp group 1 slave

switchport mode trunk

switchport trunk allowed vlan 1;10;20;30;40;50;2023
