单臂路由工作原理概述

本章重点:

㈠ 单臂路由概述

㈡ 单臂路由的原理

㈠、单臂路由概述

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

在Cisco网络认证体系中，单臂路由是一个重要的学习知识点。通过单臂路由的学习，能够深入的了解VLAN（虚拟局域网）的划分、封装和通信原理，理解路由器子接口、ISL协议和802.1Q协议，是CCNA考试中经常考的点。



单臂路由可以实现网络中相互隔离的不同VLAN之间的通信。

    网络中通过VLAN技术来实现隔离广播方便管理及提高安全性的功能，一但划分Vlan后，同一vlan 之间可以相互通信，不同vlan之间禁止发布，实现网络通信的方法有很多，无论是通过那种方法，都要接借助三层网络实现。

㈡、单臂路由的工作原理

单臂路由的子接口

单臂路由的子接口\n路由器的物理接口可以被划分成多个逻辑接口，这些被划分后的逻辑接口被形象的称为子接口。值得注意的是这些逻辑子接口不能被单独的开启或关闭，也就是说，当物理接口被开启或关闭时，所有的该接口的子接口也随之被开启或关闭。

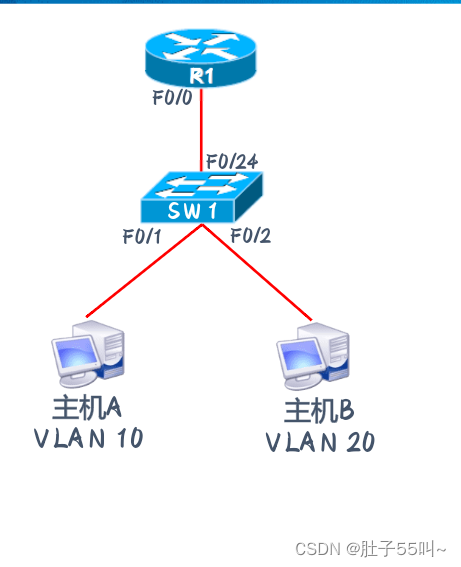

 两台主机被中间的交换机逻辑隔开，不可能直接隔开。有了路由器的加入，不同vlan之间可以通过路由器转发。

知识总结:

⑴Arp广播;

⑵重新封装Mac地;

⑶转换vlan标签;
