STM32提高篇: 以太网通讯

一.以太网通讯介绍
二.W5500芯片介绍
三.驱动移植
四.tcp通讯
五.udp通讯
六.http_server

一.以太网通讯介绍

以太网（Ethernet）是一种计算机局域网技术。IEEE组织的IEEE 802.3标准制定了以太网的技术标准，它规定了包括物理层的连线、电子信号和介质访问控制的内容。以太网是目前应用最普遍的局域网技术，取代了其他局域网标准如令牌环、FDDI和ARCNET。
以太网的标准拓扑结构为总线型拓扑，但目前的快速以太网（100BASE-T、1000BASE-T标准）为了减少冲突，将能提高的网络速度和使用效率最大化，使用交换机（Switch hub）来进行网络连接和组织。如此一来，以太网的拓扑结构就成了星型；但在逻辑上，以太网仍然使用总线型拓扑和CSMA/CD（Carrier Sense Multiple Access/Collision Detection，即载波多重存取/碰撞侦测）的总线技术。
经过长期的发展，以太网已成为应用最为广泛的局域网，包括标准以太网（10 Mbit/s）、快速以太网（100 Mbit/s）、千兆以太网（1000 Mbit/s）和万兆以太网（10 Gbit/s）等。IEEE 802.3规范则是基于以太网的标准制定的，并与以太网标准相互兼容。

二.W5500芯片介绍

要进行通讯，需要相应的硬件支持，在嵌入式应用领域，应用最广泛的一个以太网芯片就是W5500，素有以太之王的称号。
是韩国半导体公司WIZnet提供的一款高性价比的以太网芯片。其全球独一无二的全硬件TCPIP协议栈专利技术，解决了嵌入式以太网的接入问题，简单易用，安全稳定，是物联网设备的首选解决方案。
W5500 集成了 TCP/IP 协议栈，10/100M 以太网数据链路层（MAC）及物理层（PHY），使得用户使用单芯片就能够在他们的应用中拓展网络连接。
久经市场考验的WIZnet全硬件 TCP/IP 协议栈支持 TCP，UDP，IPv4，ICMP，ARP，IGMP以及PPPoE协议。W5500内嵌32K字节片上缓存以供以太网包处理。如果你使用 W5500，你只需要一些简单的Socket编程就能实现以太网应用。这将会比其他嵌入式以太网方案更加快捷、简便。
用户可以同时使用8个硬件Socket独立通讯。 W5500 提供了SPI（外设串行接口）从而能够更加容易与外设 MCU 整合。而且，W5500的使用了新的高效SPI协议支持80MHz 速率，从而能够更好的实现高速网络通讯。为了减少系统能耗，W5500提供了网络唤醒模式（WOL）及掉电模式供客户选择使用。

1.W5500芯片特点

（1）支持硬件TCP/IP协议：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE。
（2）支持8个独立端口（Socket）同时通讯。
（3）支持掉电模式。
（4）支持网络唤醒。
（5）支持高速串行外设接口（SPI模式 0，3）。
（6）内部32K字节收发缓存。
（7）内嵌10BaseT/100BaseTX 以太网物理层（PHY）。
（8）支持自动协商（10/100-Based 全双工/半双工）。
（9）不支持 IP 分片。
（10）3.3V工作电压，I/O 信号口5V耐压。
（11）LED状态显示（全双工/半双工，网络连接，网络速度，活动状态）。
（12）LQFP48无铅封装（7x7mm，间距 0.5mm）

2.W5500应用目标

W5500适合于以下嵌入式应用：
（1）家庭网络设备：机顶盒、个人录像机、数码媒体适配器。
（2）串行转以太网：门禁控制、LED 显示屏、无线 AP 继电器等。
（3）并行转以太网：POS/微型打印机、复印机。
（4）USB 转以太网：存储设备、网络打印机。
（5）GPIO 转以太网：家庭网络传感器。
（6）安全系统：数字录像机、网络摄像机、信息亭。
（7）工厂和楼宇自动化控制系统。
（8）医疗监测设备。
（9）嵌入式服务器。

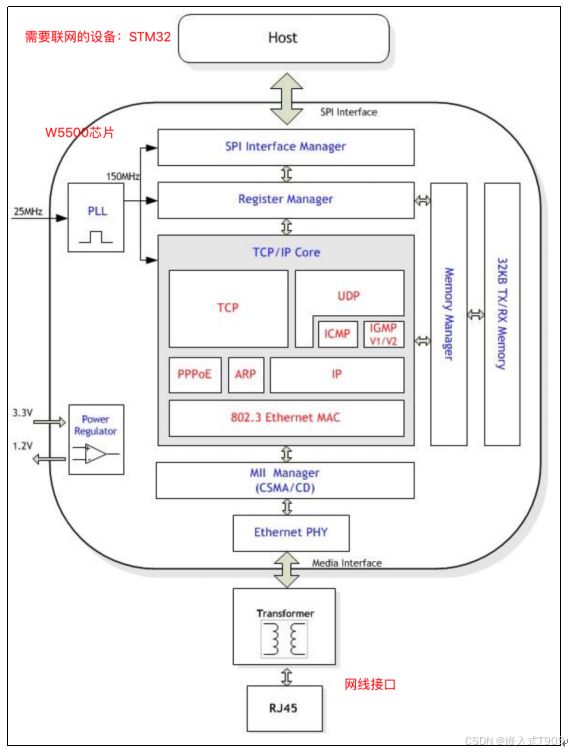

3.接入框图

在这里插入图片描述

三.驱动移植

注册函数：

void user_register_function(void)
{

    /* 注册片选函数 */
    reg_wizchip_cs_cbfunc(wizchip_cs_select, wizchip_cs_deselect);

    /* 注册spi读写的函数 */
    reg_wizchip_spi_cbfunc(wizchip_spi_readbyte, wizchip_spi_writebyte);

    /* 注册临界区函数  (有实时操作系统的时候才会用到) */
    reg_wizchip_cris_cbfunc(wizchip_cris_enter, wizchip_cris_exit);
}

复位和设置初始地址：

static void App_Eth_RST(void)
{

    RCC->APB2ENR |= RCC_APB2ENR_IOPGEN;
    /* pg7:  推挽输出  mode=11 cnf=00 */
    GPIOG->CRL |= GPIO_CRL_MODE7;
    GPIOG->CRL &= ~GPIO_CRL_CNF7;

    /* RST引脚拉低不低于500us */
    GPIOG->ODR &= ~GPIO_ODR_ODR7;
    Delay_ms(1);
    GPIOG->ODR |= GPIO_ODR_ODR7;
    Delay_ms(100);
}

uint8_t ip[]  = {
   192, 168, 32, 223};
uint8_t ga[]  = {
   192, 168, 32, 1};
uint8_t sub[] = {
   255, 255, 255, 0};
uint8_t mac[] = {
   110, 120, 13, 140, 150, 160};
void    App_Eth_Init(void)
{

    /* 初始化spi驱动 */
    Driver_SPI_Init();

    /* 软重启芯片 */
    App_Eth_RST();

    /* 注册函数 */
    user_register_function();

    /* 设置ip地址相关 */

    /* ip地址 */
    setSIPR(ip);
    /* mac地址 */
