[项目]基于RT-Thread的CAN通信仪表盘显示屏: 一.项目概述与软硬件说明

一.项目概述

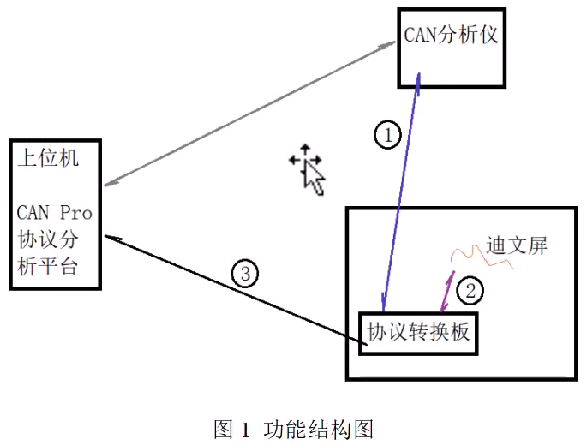

功能结构图：
通过上位机发出模拟CAN数据给协议转换板，协议转换板将CAN协议数据转换为迪文屏数据，并通过迪文数据控制相关性质。


1、上位机运行“CAN Pro协议分析平台”软件，通过CAN分析仪向迪文屏(含协议转换板)发送CAN协议数据；
2、协议转换板将CAN协议数据转换成迪文屏协议(串口)数据；
3、协议转换板通过向迪文屏传输迪文协议串口数据，控制迪文屏显示；
4、迪文屏的触摸控件会输出迪文协议串口数据，称为“迪文屏上传数据”；
5、协议转换板将上传数据转换为CAN协议数据，传输给上位机；
6、协议转换板可以通过J-Link和运行在主机上的串口助手，输出调试信息。
①、CAN协议数据；
②、迪文协议串口数据；
③、串口调试信息。

二.硬件与软件资源

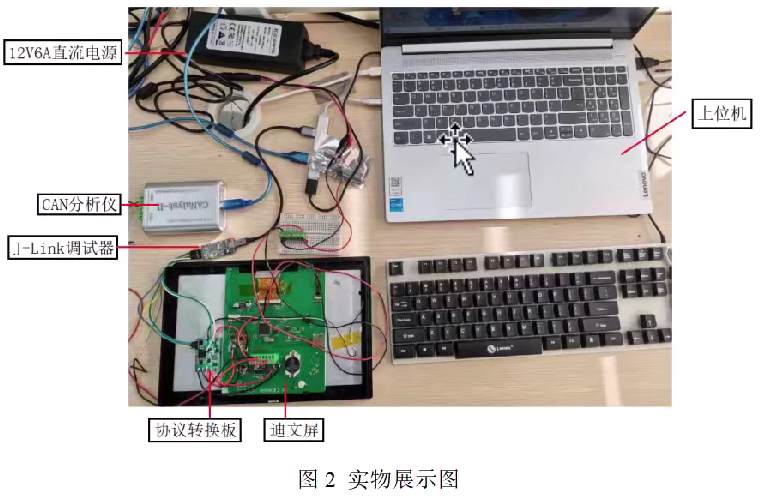

硬件：
上位机

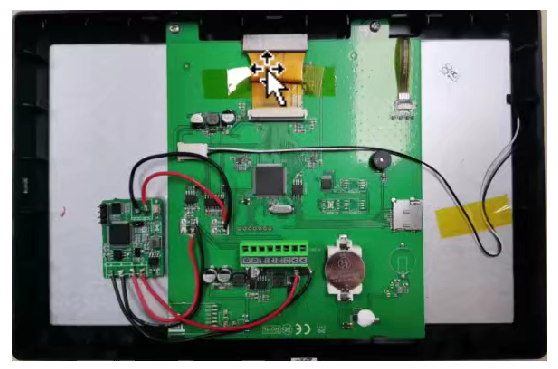

迪文屏（含协议转换板）

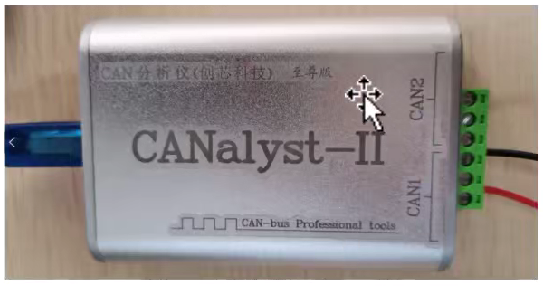

CAN分析仪

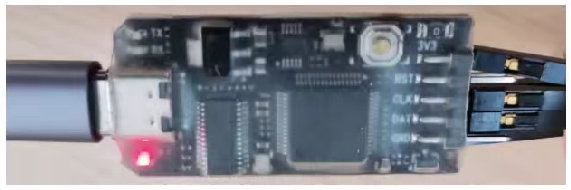

多功能J-Link带串口调试器

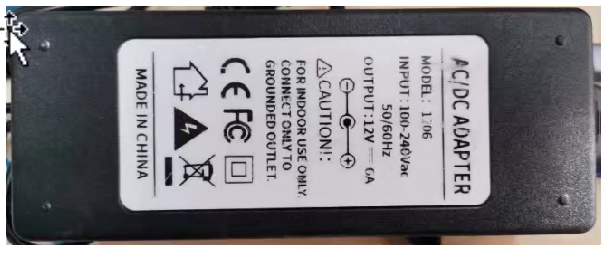

12V6A直流电源

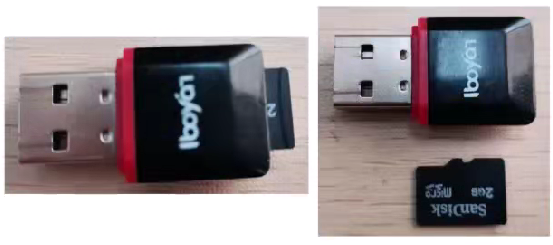

SD卡及读卡器

软件：
APP编辑、编译及管理软件：
MDK V5
Sourceinsight
CubeMX
ENV

迪文工程编辑软件：
T5L_DGUS Tool
BMP编辑软件（牛人请用PS或其它高大上的P图软件）

模拟数据收发软件：
串口助手（必须能够收发十六进制数据）
CAN Pro

硬件原理图：
1、mcu：STM32F412RET6
2、Sp3232E; 232转TTL
3、TJA1042T/3/1J；CAN收发器
4、8M晶振
说明：
A、选择STM32F4系列的主要原因是其SRAM为256K；
B、8M晶振是为CAN收发器提供精准时序，提高CAN采样成功率；
C、迪文屏输出的是232电平，需要转换为TTL电平。

硬件资源汇总：
协议转换板主要硬件资源汇总：
1、外部8M晶振
2、USART1（Rx:PA10、Tx:PA9）
3、USART3（Rx:PC5、Tx:PB10）
4、CAN1（PB9、PB8）
其中，USART3接驳232，即，USART3接驳迪文屏串口；
USART1可以作为调试串口，也可以作为串口输入。

RT-Thread简介：
嵌入式实时多线程操作系统
分层开发结构
面向对象编程思想
Env开发工具(Kconfig、SConstruct和SConscript)
