一.高可用集群

1.1 集群类型

LB：Load Balance 负载均衡
LVS/HAProxy/nginx（http/upstream, stream/upstream）

HA：High Availability 高可用集群
数据库、Redis
SPoF: Single Point of Failure，解决单点故障
HPC：High Performance Computing 高性能集群

1.2 系统可用性

SLA：Service-Level Agreement 服务等级协议（提供服务的企业与客户之间就服务的品质、水准、性能等方面所达成的双方共同认可的协议或契约）

A = MTBF / (MTBF+MTTR）

99.95%:(60*24*30)*(1-0.9995)=21.6分钟 #一般按一个月停机时间统计

指标：99.9%, 99.99%, 99.999%,99.9999%

1.3 系统故障

硬件故障：设计缺陷、wear out（损耗）、非人为不可抗拒因素

软件故障：设计缺陷 bug

1.4 实现高可用

提升系统高用性的解决方案：降低MTTR- Mean Time To Repair(平均故障时间)

解决方案：建立冗余机制

active/passive 主/备
active/active 双主
active --> HEARTBEAT --> passive
active <--> HEARTBEAT <--> active

1.5.VRRP：Virtual Router Redundancy Protocol

虚拟路由冗余协议,解决静态网关单点风险

物理层:路由器、三层交换机
软件层:keepalived

1.5.1 VRRP 相关术语

虚拟路由器：Virtual Router
虚拟路由器标识：VRID(0-255)，唯一标识虚拟路由器
VIP：Virtual IP
VMAC：Virutal MAC (00-00-5e-00-01-VRID)
物理路由器

master：主设备

backup：备用设备

priority：优先级

1.5.2 VRRP 相关技术

通告：心跳，优先级等；周期性

工作方式：抢占式，非抢占式

安全认证：

无认证
简单字符认证：预共享密钥
MD5

工作模式：

主/备：单虚拟路由器
主/主：主/备（虚拟路由器1），备/主（虚拟路由器2）

二.Keepalived 部署

2.1 keepalived 简介

vrrp 协议的软件实现，原生设计目的为了高可用 ipvs服务

官网：http://keepalived.org/

功能：

基于vrrp协议完成地址流动
为vip地址所在的节点生成ipvs规则(在配置文件中预先定义)
为ipvs集群的各RS做健康状态检测
基于脚本调用接口完成脚本中定义的功能，进而影响集群事务，以此支持nginx、haproxy等服务

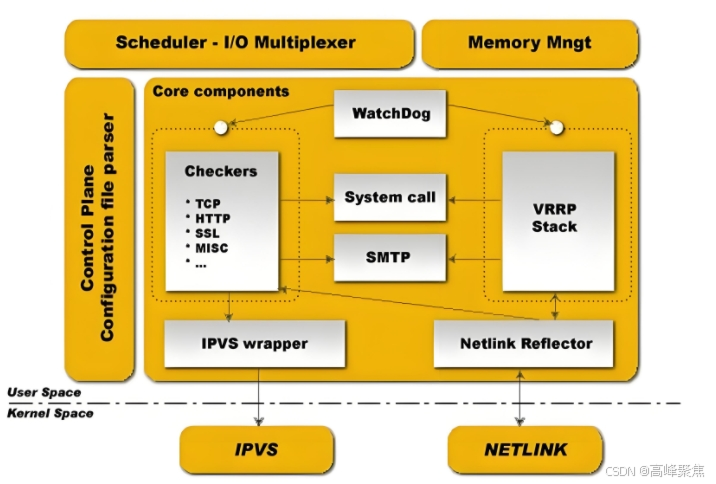

2.2 Keepalived 架构

官方文档：

https://keepalived.org/doc/

http://keepalived.org/documentation.html

用户空间核心组件

vrrp stack：VIP消息通告
checkers：监测real server
system call：实现 vrrp 协议状态转换时调用脚本的功能
SMTP：邮件组件
IPVS wrapper：生成IPVS规则
Netlink Reflector：网络接口
WatchDog：监控进程

控制组件：提供keepalived.conf 的解析器，完成Keepalived配置

IO复用器：针对网络目的而优化的自己的线程抽象

内存管理组件：为某些通用的内存管理功能（例如分配，重新分配，发布等）提供访问权限

2.3 Keepalived 环境准备

各节点时间必须同步：ntp, chrony
关闭防火墙及SELinux
各节点之间可通过主机名互相通信：非必须
建议使用/etc/hosts文件实现：非必须
各节点之间的root用户可以基于密钥认证的ssh服务完成互相通信：非必须

2.4 Keepalived 相关文件

软件包名：keepalived
主程序文件：/usr/sbin/keepalived
主配置文件：/etc/keepalived/keepalived.conf
配置文件示例：/usr/share/doc/keepalived/
Unit File：/lib/systemd/system/keepalived.service
Unit File的环境配置文件：/etc/sysconfig/keepalived

2.5 Keepalived 安装

[root@KA1 ~]# yum install ipvsadm.x86_64 -y

2.6 KeepAlived 配置说明

2.6.1 配置文件组成部分

配置文件：/etc/keepalived/keepalived.conf

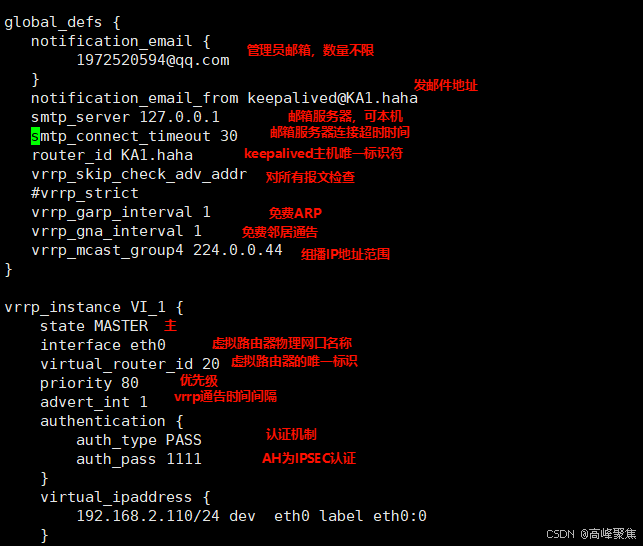

配置文件组成

三.Keepalived 企业应用示例

3.1 配置主备模式

3.1.1 MASTER配置

[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
   notification_email {
        1972520594@qq.com
   }
   router_id KA1.haha
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 1
   vrrp_gna_interval 1
   vrrp_mcast_group4 224.0.0.44
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 20
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.110/24 dev  eth0 label eth0:0
    }
    accept
}

3.1.2 BACKUP配置

[root@KA2 ~]# vim /etc/keepalived/keepalived.conf

   router_id KA1.haha
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 1
   vrrp_gna_interval 1
   vrrp_mcast_group4 224.0.0.44
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 20
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.110/24 dev  eth0 label eth0:0
    }
    accept
}

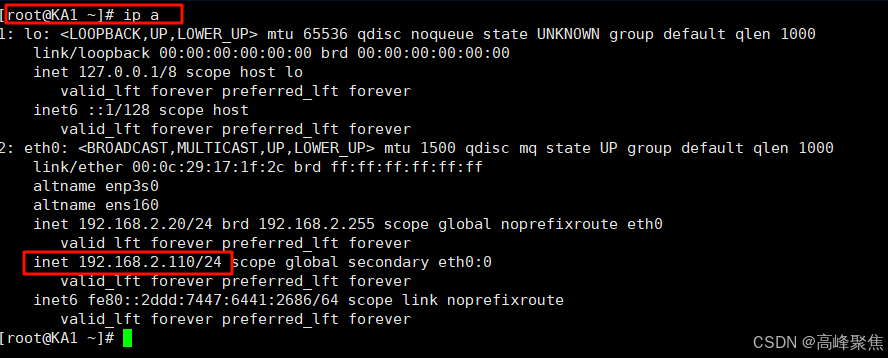

效果查看

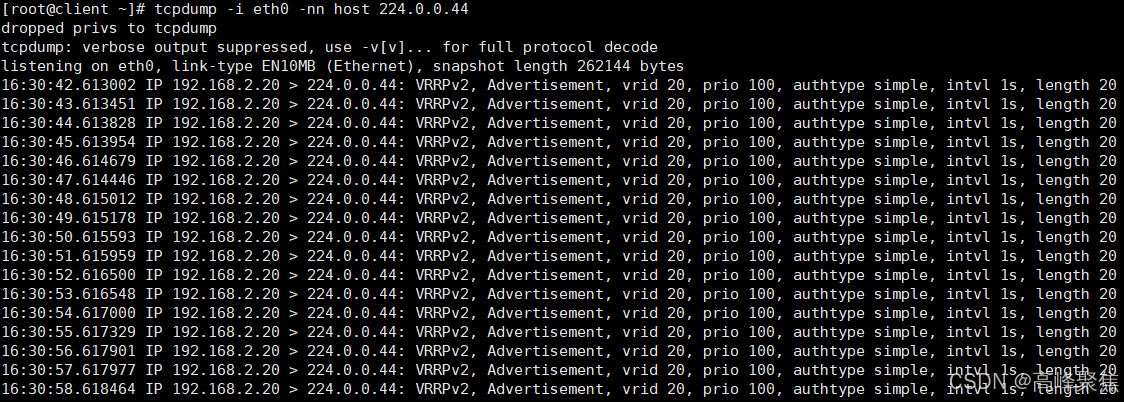

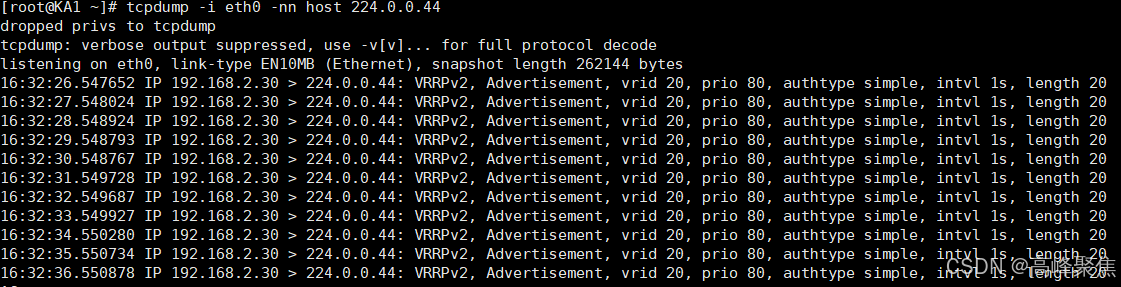

KA1监听组播地址

当KA1的keepalived挂掉的时候，再查看监听：

[root@KA1 ~]# systemctl stop keepalived.service

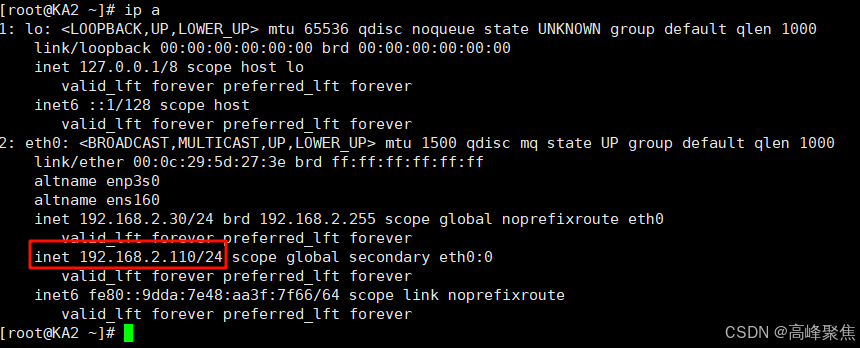

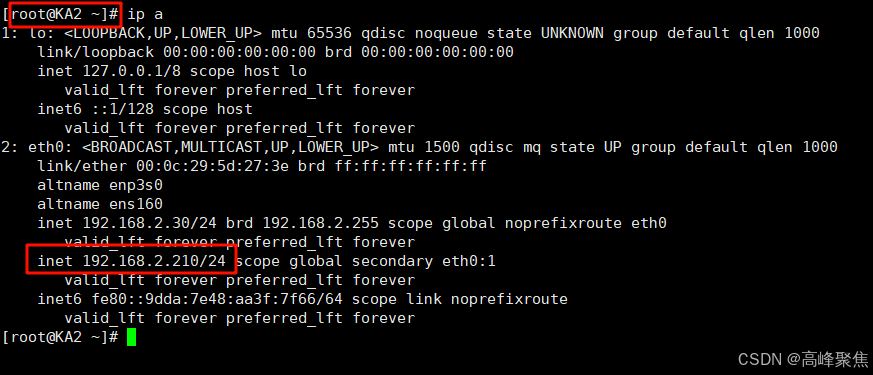

KA2，VIP在KA2上：

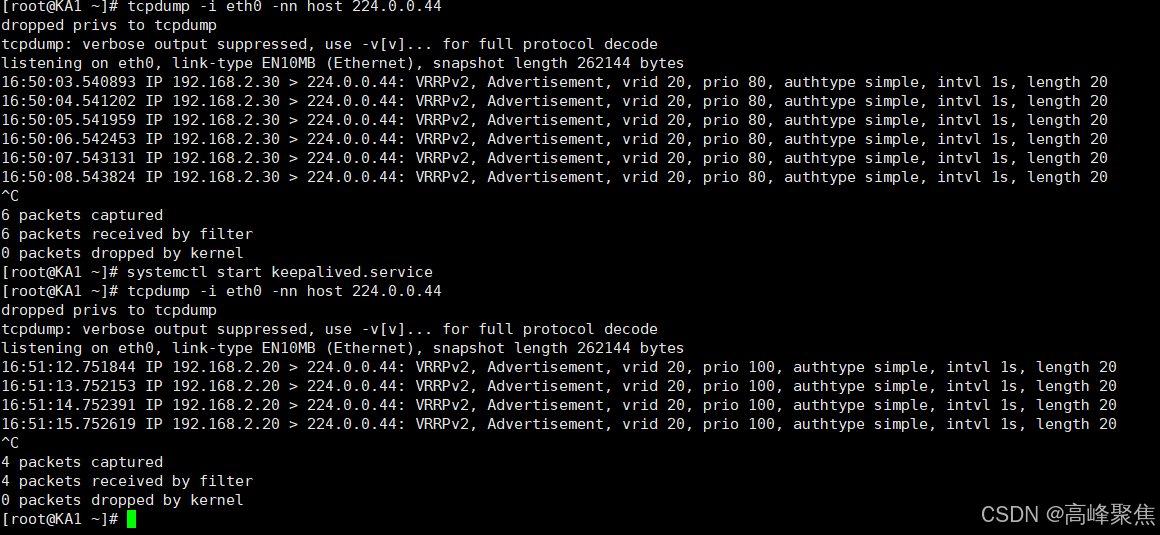

再次启动

3.2启动keepalived日志功能

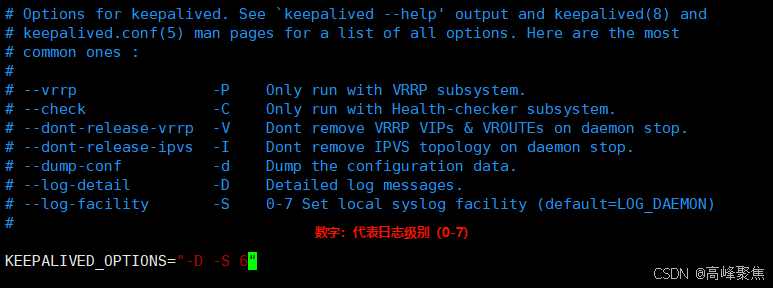

编辑/etc/sysconfig/keepalived文件，启动日志功能：

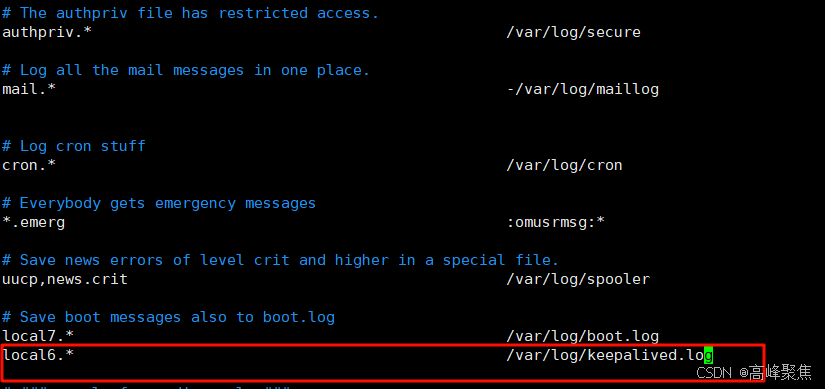

编辑/etc/syslog.conf文件：

重启syslog服务

[root@KA1 ~]# systemctl restart rsyslog.service

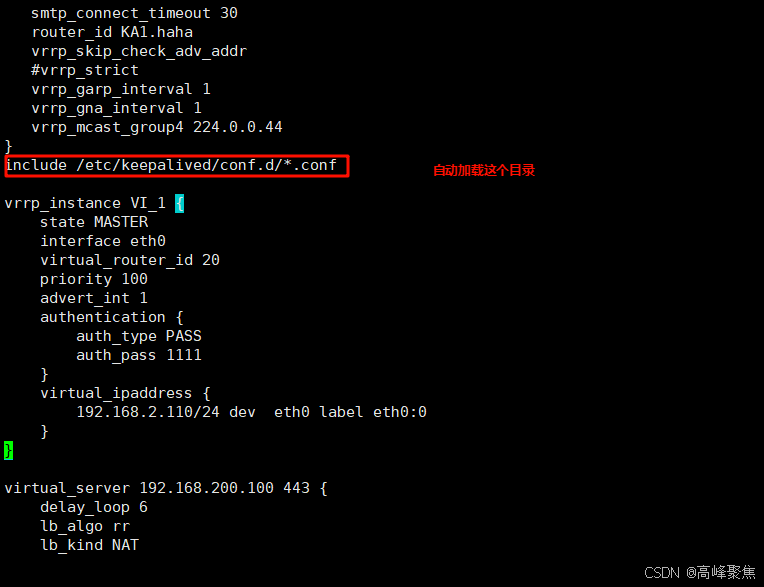

3.3 配置独立子配置文件

创建 /etc/keepalived/keepalived.conf 目录

[root@KA1 ~]# vim /etc/keepalived/keepalived.conf

编辑keepalived配置文件

3.4 非抢占模式配置、抢占模式延迟

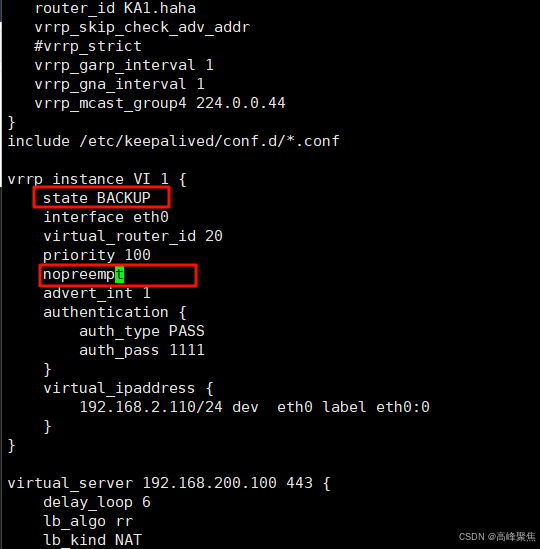

非抢占模式

默认为抢占模式preempt，即当高优先级的主机恢复在线后，会抢占低先级的主机的master角色，这样会使vip在KA主机中来回漂移，造成网络抖动，

建议设置为非抢占模式 nopreempt ，即高优先级主机恢复后，并不会抢占低优先级主机的master角色

非抢占模块下,如果原主机down机, VIP迁移至的新主机, 后续也发生down时,仍会将VIP迁移回原主机

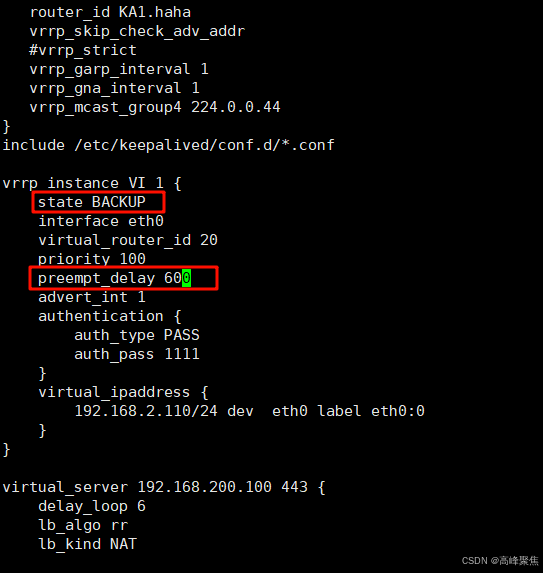

抢占模式延迟

抢占延迟模式，即优先级高的主机恢复后，不会立即抢回VIP，而是延迟一段时间（默认300s）再抢回VIP

注意：需要各keepalived服务器state为BACKUP,并且不要启用 vrrp_strict

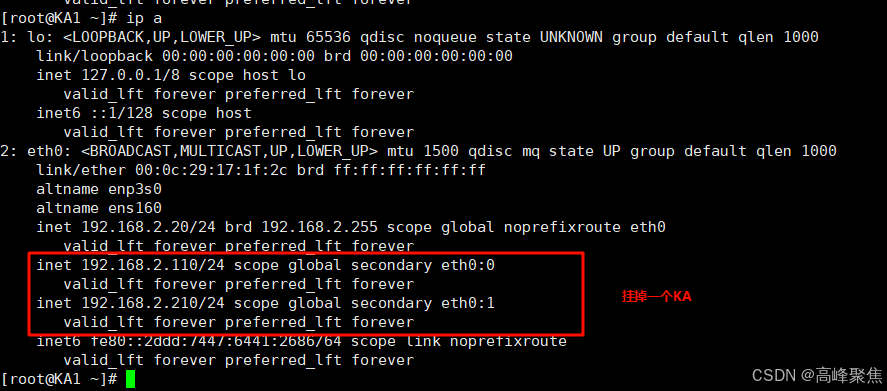

3.5 实现 master/master 的 Keepalived 双主架构

master/slave的单主架构，同一时间只有一个Keepalived对外提供服务，此主机繁忙，而另一台主机却很空闲，利用率低下，可以使用master/master的双主架构，解决此问题。

master/master 的双主架构：

即将两个或以上VIP分别运行在不同的keepalived服务器，以实现服务器并行提供web访问的目的，提高服务器资源利用率

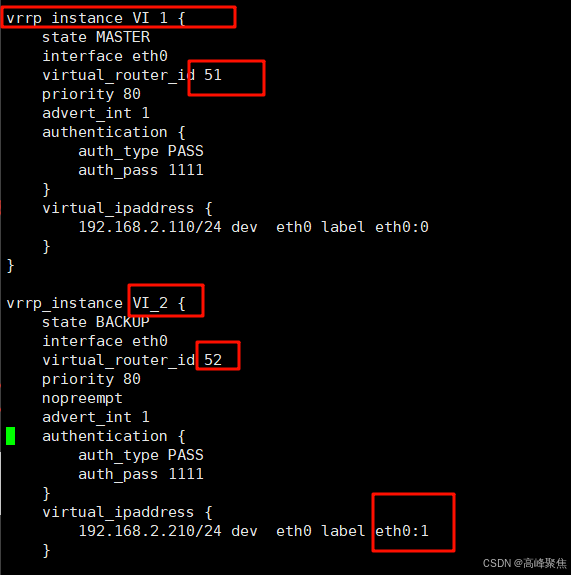

KA1

! Configuration File for keepalived
global_defs {
   notification_email {
        1972520594@qq.com
   }
   notification_email_from keepalived@KA1.haha
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id KA1.haha
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 1
   vrrp_gna_interval 1
   vrrp_mcast_group4 224.0.0.44
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.110/24 dev  eth0 label eth0:0
    }
}

vrrp_instance VI_2 {
    state BACKUP
    interface eth0
    virtual_router_id 52
    priority 80
    nopreempt
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.210/24 dev  eth0 label eth0:1
    }
}

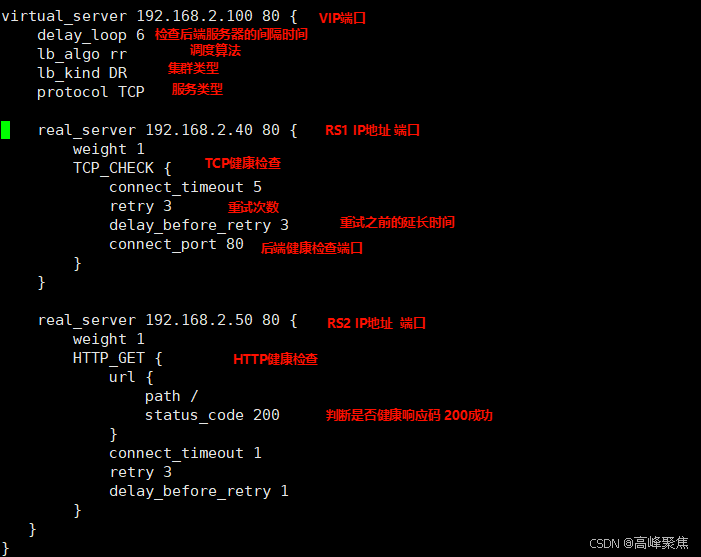

virtual_server 192.168.2.110 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    protocol TCP

    real_server 192.168.2.40 80 {
        weight 1
        TCP_CHECK {
            connect_timeout 5
            retry 3
            delay_before_retry 3
            connect_port 80
        }
    }

    real_server 192.168.2.50 80 {
        weight 1
        HTTP_GET {
            url {
                path /
                status_code 200
            }
            connect_timeout 1
            retry 3
            delay_before_retry 1
        }
   }
}

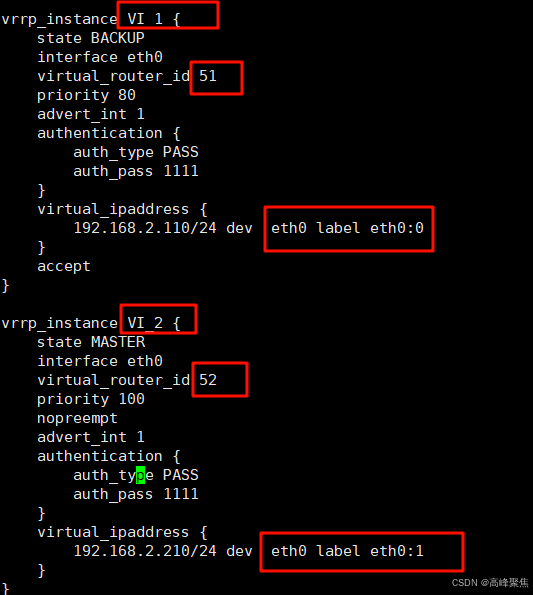

KA2

! Configuration File for keepalived

global_defs {
   notification_email {
        1972520594@qq.com
   }
   notification_email_from keepalived@KA1.haha
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id KA1.haha
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 1
   vrrp_gna_interval 1
   vrrp_mcast_group4 224.0.0.44
}

vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 51
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.110/24 dev  eth0 label eth0:0
    }
    accept
}

vrrp_instance VI_2 {
    state MASTER
    interface eth0
    virtual_router_id 52
    priority 100
    nopreempt
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.210/24 dev  eth0 label eth0:1
    }
}

virtual_server 192.168.2.110 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    protocol TCP

    real_server 192.168.2.40 80 {
        weight 1
        TCP_CHECK {
            connect_timeout 5
            retry 3
            delay_before_retry 3
            connect_port 80
        }
    }

    real_server 192.168.2.50 80 {
        weight 1
        HTTP_GET {
            url {
                path /
                status_code 200
            }
            connect_timeout 1
            retry 3
            delay_before_retry 1
        }
   }
}
