一、实验说明

本次实验是在上次实验的基础上，稍加修改，通过中断方式，利用按键控制led流水灯的闪烁。

二、在Proteus中配置实验所需器件

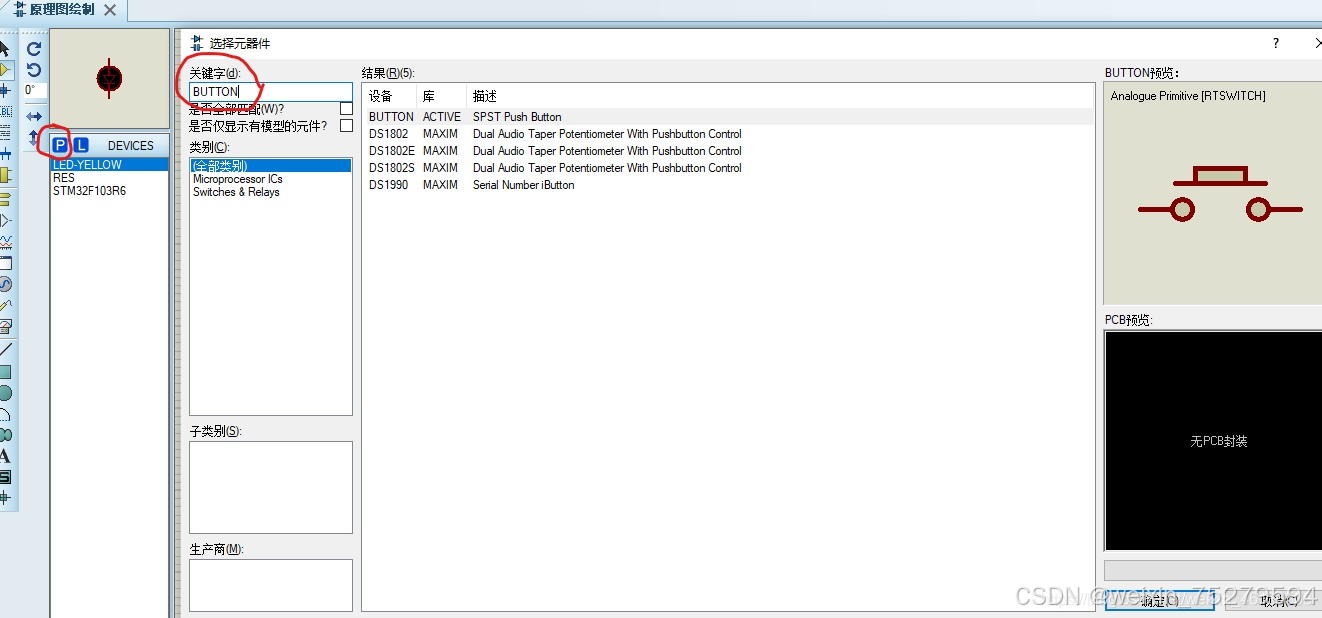

1.配置按键，打开上次proteus实验工程，点击左边P，在关键字中输入BUTTON，并点击确认，如下图标记所示。

在这里插入图片描述

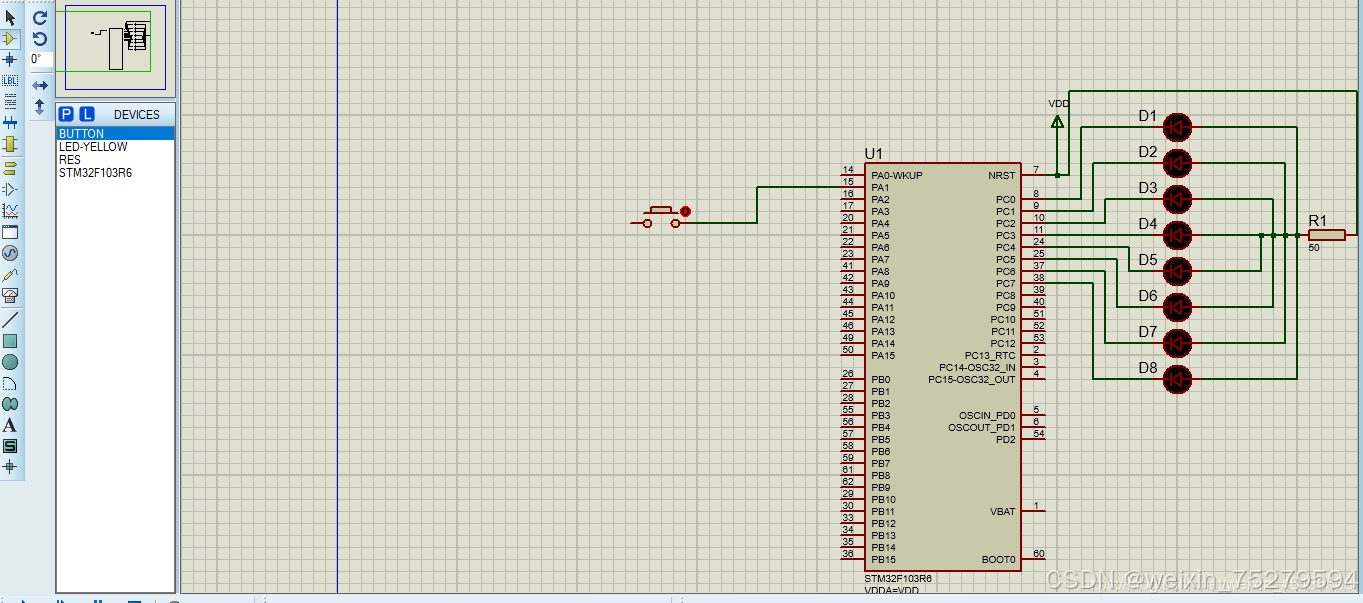

2.将BUTTON添加到原理图中，并连接到PA1口。

在这里插入图片描述

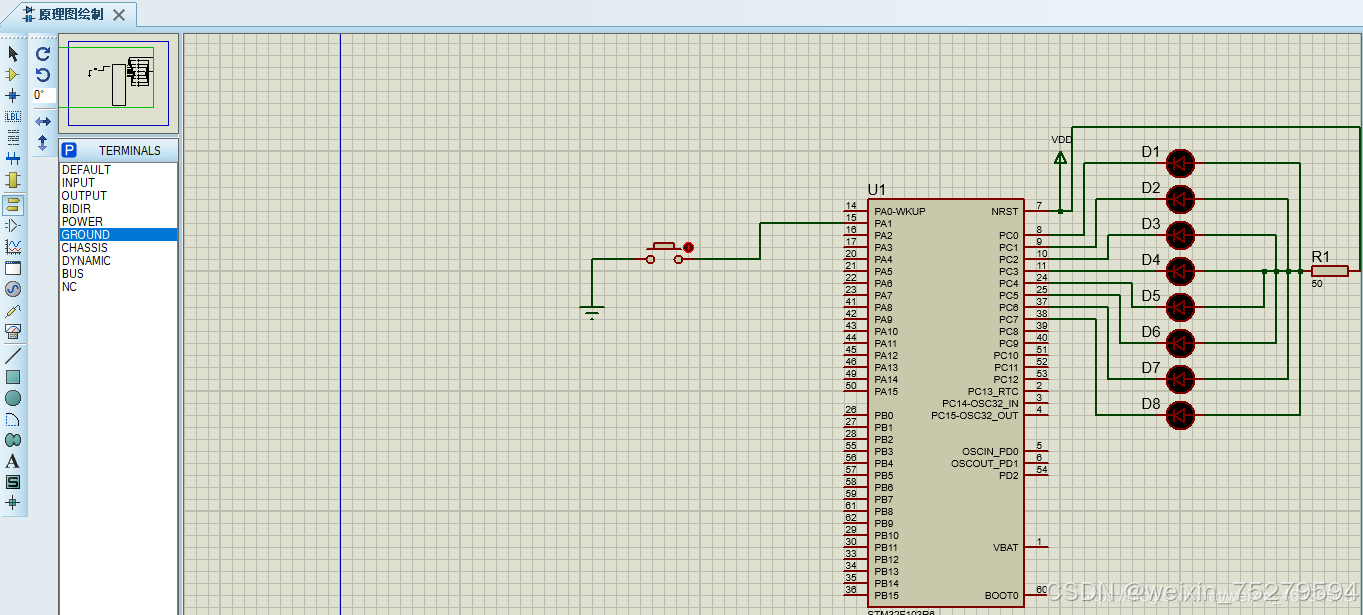

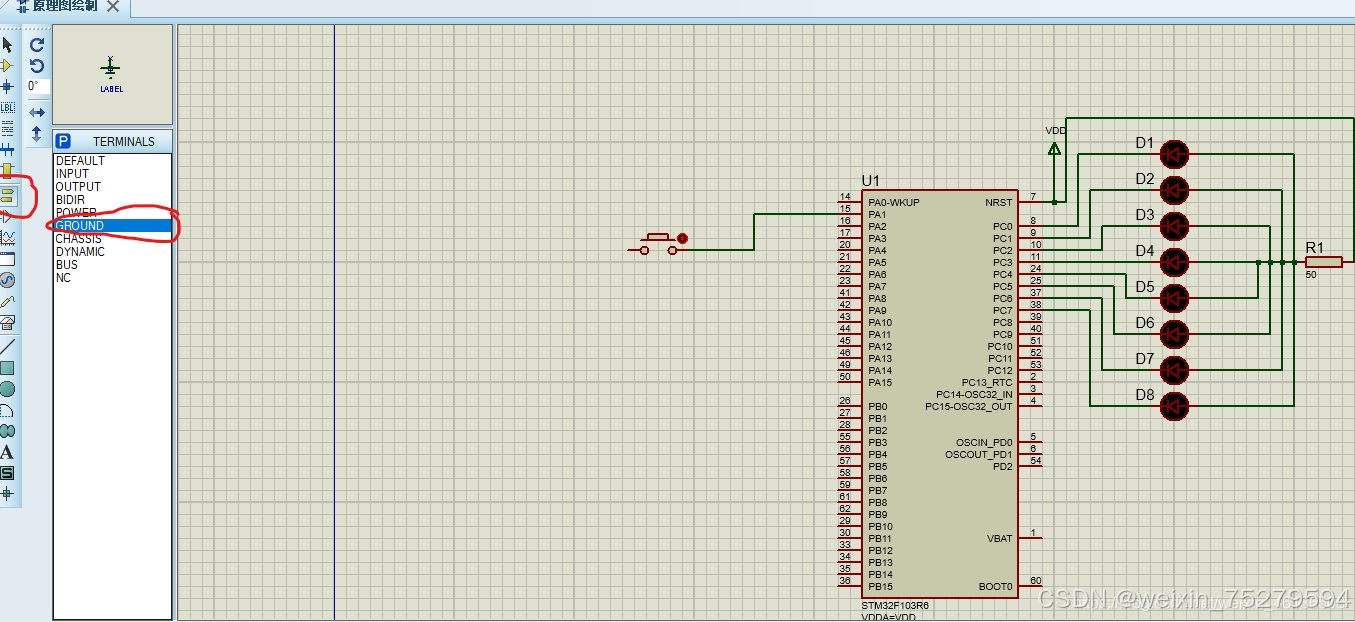

3.配置接地，如下图所示，点击中断模式，选中GROUND。

在这里插入图片描述

4.将GROUND和按键BUTTON连接，如下图所示。

在这里插入图片描述

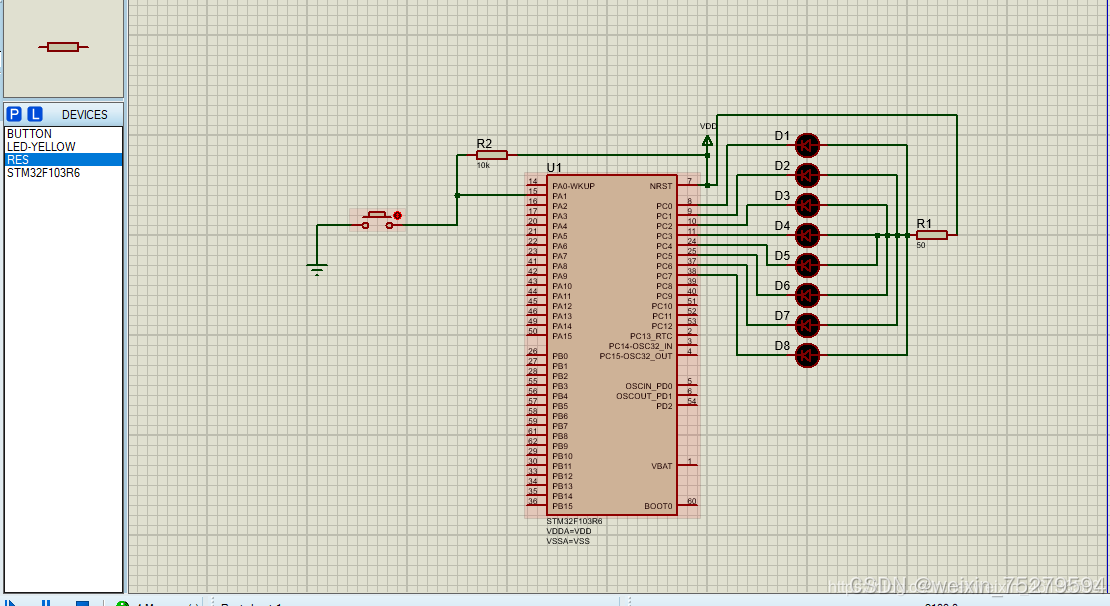

5.配置电阻，点击RES（即电阻），并连接如下图所示，此时proteus的所有配置都已经完成。

在这里插入图片描述

三、在Cubemx中配置生成到Keil

1.打开上次实验的main.c文件

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint32_t sign=0;//自定义中断标识符号
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
  if(GPIO_Pin == SWITCH_Pin){
      //获取B5的电位
     GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);

      //高电位
      if(pinState==GPIO_PIN_SET)//PB5高电位流水灯亮
      {
		  sign=1;
	  }
      //低电位
      else if(pinState==GPIO_PIN_RESET)//PB5低电位流水灯灭
	  {
		  sign=0;//PB5低电位标识
	  }
      }
   }

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		switch(sign)
		{
			case 0:
			{
					HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET);
				  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
				  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
				  HAL_Delay(500);
			if(sign==1)
				{
				HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
				HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
				HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
				   break;
				}

			  	HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
				  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);
			   	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
			   	HAL_Delay(500);
				if(sign==1)
				{
				HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
				HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
				HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
				   break;
				}

				  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
				  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
				  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
				  HAL_Delay(500);
			}


			case 1:

			{
				HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
				HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
				HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
				break;
			}

		}

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

3.最好在keil中运行，调试，软仿真成功之后，再在proteus中仿真。
4.将keil生成的hex文件写入proteus实验中，点击Program File选中所用的hex文件，该晶振为8M ，如下图所示。
在这里插入图片描述

四、实验结果

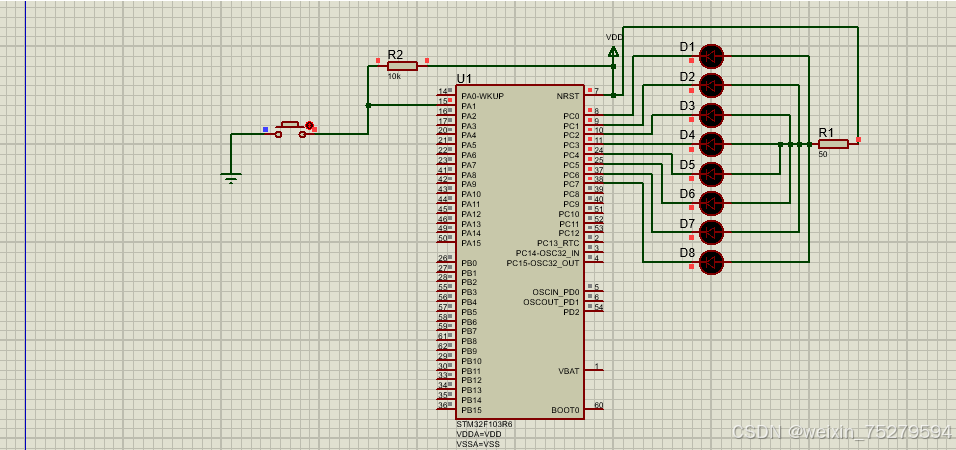

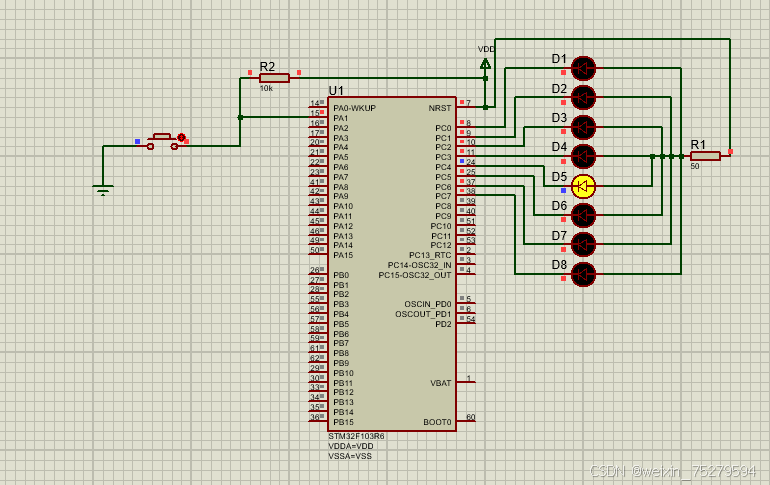

1.点击左下角第一个图标运行，未点击按键时，8个灯都熄灭，如下图所示。
在这里插入图片描述

2.点击按键后，8个led灯依次闪烁，说明按键实现了中断控制led灯，实验成功如下图所示。
在这里插入图片描述

五、实验原理
1.如下图讲解：

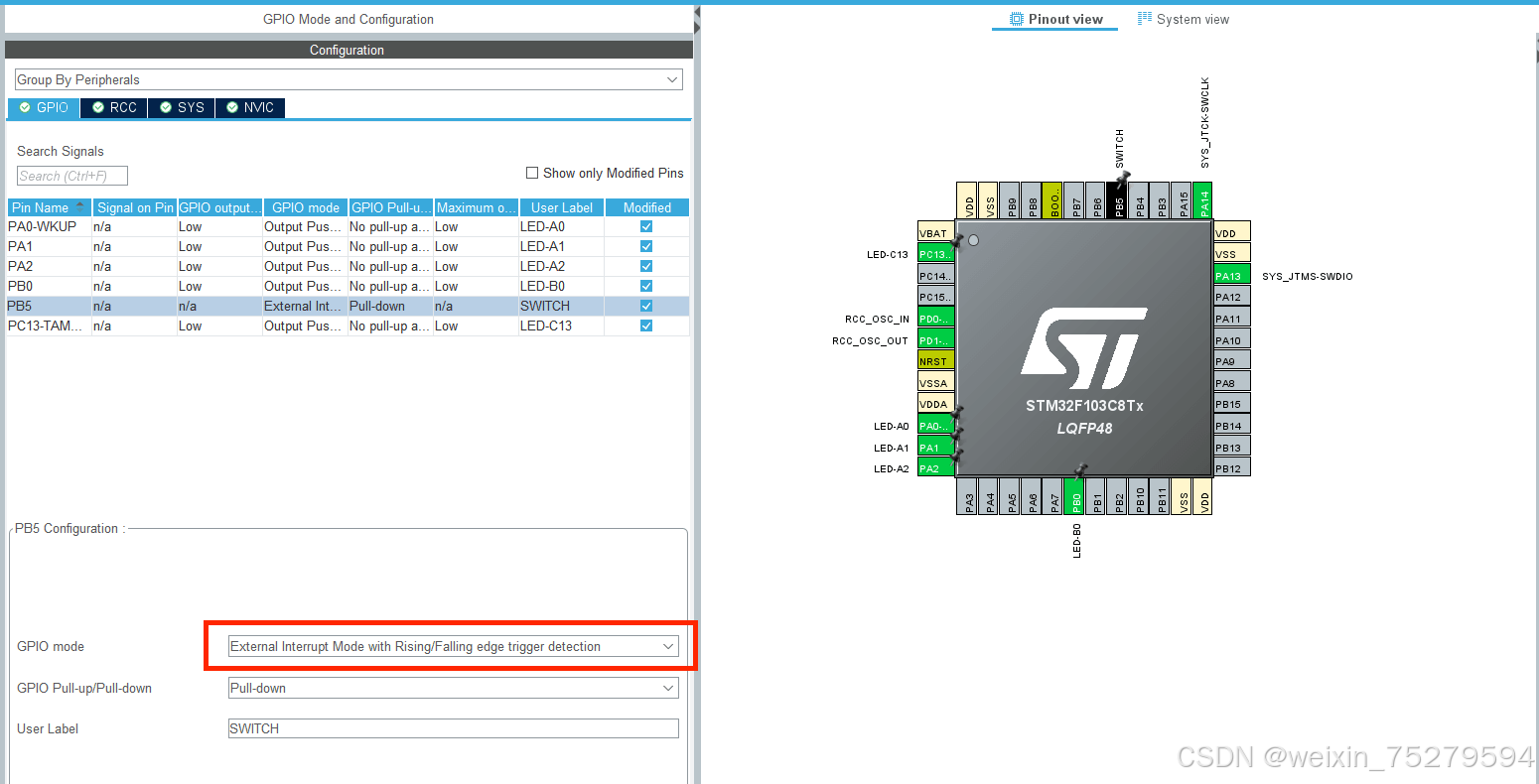

a.中断设置为上升下降沿有效
在这里插入图片描述

b.

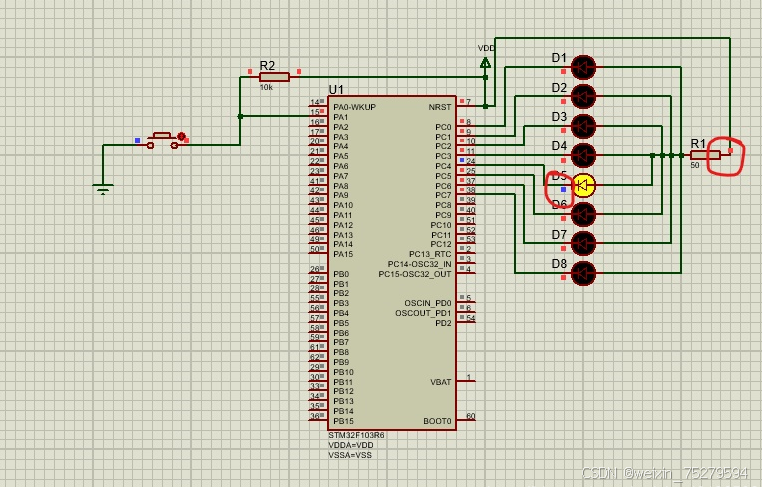

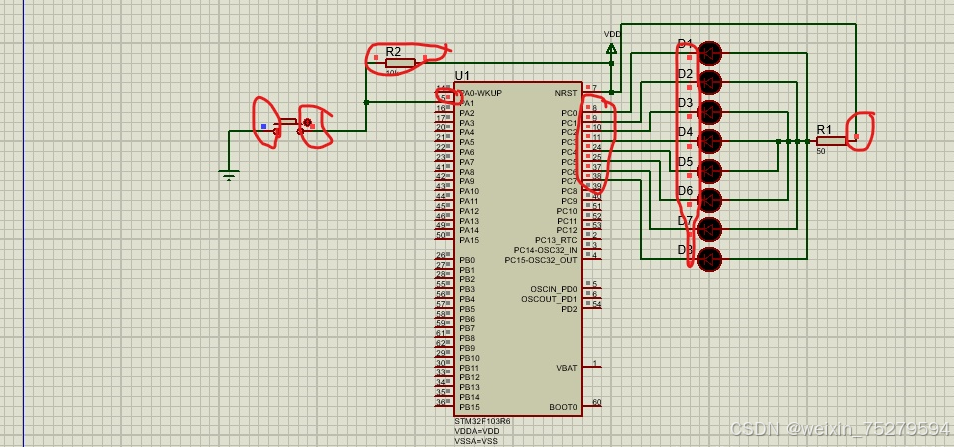

对于这个芯片来说，它本身管脚是低电平有效，即无电流是是有效的，大家看下图圈中的地方，有蓝色的方块和红色的方块，（蓝色接地，原本为低电平，但因为芯片是低电平有效，所以蓝色代表有效电平），（红色有一部分接电源，原本为高电平，但因芯片是低电平有效，所以蓝色代表无效电平）。对于按键来说，未按下时，芯片PA1管脚和电源VDD连接为高电平，也就是无效电平；当按键按下时，接通了地为低电平，也就是有效电平，此时管脚PA1由无效电平变为有效电平，刚好为上升沿，触发中断，使led灯闪烁。
在这里插入图片描述

c.看下图我圈中的地方，led灯左边为蓝色的小方块（即有效电平），右边为红色的小方块（即无效电平），只有这样灯才能亮，就像现实中灯泡一边正，一边接负
在这里插入图片描述

总结

（一）工具协同与开发流程掌握
通过 Proteus、CubeMX 和 Keil 这三个工具在本次实验中的配合使用，更加深入地掌握了嵌入式开发中从硬件电路设计与配置、软件代码编写与调试，再到软硬件结合进行系统功能验证的完整开发流程。明白了每个工具在不同阶段所发挥的关键作用，以及它们之间如何相互衔接以实现最终的实验目标，提升了自己综合运用多种开发工具进行项目实践的能力。
（二）中断机制及硬件电路原理理解深化
在利用按键触发中断控制 LED 流水灯的过程中，对中断机制有了更具象化的认识，不仅明白了如何在代码中配置中断的触发条件、编写中断回调函数来响应中断事件，还清楚了在硬件层面上，芯片管脚电平变化与中断触发之间的紧密联系，以及整个电路中电平的有效性对于各器件（如按键、LED 灯）工作状态的影响，将之前所学的中断相关理论知识与实际的硬件电路原理相结合，增强了对嵌入式系统底层工作机制的理解深度。
