springboot线上竞拍系统毕业设计源码34161

随着科学技术的飞速发展，社会的方方面面、各行各业都在努力与现代的先进技术接轨，通过科技手段来提高自身的优势，线上竞拍系统当然也不能排除在外。线上竞拍系统是以实际运用为开发背景，运用软件工程开发方法，采用springboot技术构建的一个管理系统。整个开发过程首先对软件系统进行需求分析，得出系统的主要功能。接着对系统进行总体设计和详细设计。总体设计主要包括系统总体结构设计、系统数据结构设计、系统功能设计和系统安全设计等；详细设计主要包括模块实现的关键代码，系统数据库访问和主要功能模块的具体实现等。最后对系统进行功能测试，并对测试结果进行分析总结，及时改进系统中存在的不足，为以后的系统维护提供了方便，也为今后开发类似系统提供了借鉴和帮助。

本线上竞拍系统采用的数据库是Mysql，使用springboot技术开发。在设计过程中，充分保证了系统代码的良好可读性、实用性、易扩展性、通用性、便于后期维护、操作方便以及页面简洁等特点。

关键词：线上竞拍系统；springboot框架，Mysql 数据库

Abstract

With the rapid development of science and technology, all aspects of society and industries are striving to integrate with modern advanced technology and improve their advantages through technological means. Online bidding systems cannot be excluded. The online bidding system is a management system developed based on practical application, using software engineering development methods and springboot technology. The entire development process begins with a requirement analysis of the software system to determine its main functions. Then proceed with the overall and detailed design of the system. The overall design mainly includes system overall structure design, system data structure design, system function design, and system security design, etc; The detailed design mainly includes the key code for module implementation, system database access, and the specific implementation of the main functional modules. Finally, functional testing was conducted on the system, and the test results were analyzed and summarized to promptly improve the shortcomings in the system, providing convenience for future system maintenance and reference and assistance for the development of similar systems in the future.

The database used in this online bidding system is MySQL, developed using Springboot technology. During the design process, the system code was fully ensured to have good readability, practicality, scalability, universality, ease of maintenance, ease of operation, and concise pages.

Keywords:Online bidding system; Springboot framework, MySQL database

1 绪论

1.1 选题背景与意义

在全球电子商务热潮与消费者购物行为线上化趋势下，线上竞拍作为一种透明、公平、互动性强的交易模式，正在多元化市场中崭露头角，但传统竞拍向线上迁移过程中面临技术复杂、体验欠佳、安全风险等问题，亟待创新与优化。因此，研究与开发线上竞拍系统具有显著的现实意义与应用价值，旨在通过互联网技术实现竞拍全面数字化，打破时空限制，扩大参与群体，提升交易效率，确保竞拍过程公正透明，降低风险，提升用户竞拍体验，激发交易活跃度。线上竞拍系统的建设和完善对于推动行业转型升级、拓宽市场边界、激活闲置资源、满足消费者多元化需求，以及保障交易安全、维护消费者权益、构建诚信竞拍环境具有重要作用，是顺应电子商务发展潮流、提升交易效率与体验、保障交易安全、激活市场活力、实现资源优化配置的重要手段，具有深远的社会经济影响与广阔的应用前景。

1.2国内外研究现状

在国内，线上竞拍系统的研发主要集中在高校、科研机构及互联网企业。学者们对线上竞拍系统的架构设计、竞拍策略、价格形成、风险管理等方面进行了深入研究，提出了诸多创新理论与模型，为系统开发提供了理论指导。同时，国内互联网企业如阿里、京东、腾讯等纷纷推出线上竞拍平台，通过技术创新与模式创新，提升了竞拍系统的功能完备性、操作便捷性与交易安全性，形成了各具特色的竞拍生态系统。此外，政府相关部门也加大对线上竞拍市场监管力度，出台相关政策法规，规范市场秩序，保护消费者权益。

在国外，线上竞拍系统的研发与应用更为成熟。欧美、日本等地的学者在竞拍理论、拍卖机制设计、竞拍策略分析、用户行为研究等方面积累了丰富的研究成果，为线上竞拍系统的科学设计与高效运作提供了理论支持。同时，国际知名线上竞拍平台如eBay、Sotheby's、Christie's等，凭借先进的技术、丰富的商品资源、严格的交易规则与优质的客户服务，赢得了全球用户的广泛认可，形成了稳定的用户群体与较高的市场占有率。此外，国际组织如WTO、OECD等也关注线上竞拍领域的法规建设与国际合作，推动线上竞拍市场的规范化、国际化发展。

总体来看，线上竞拍系统在国内外的研究与应用已取得显著进展，形成了较为完善的理论体系与实践经验，为线上竞拍行业的持续发展提供了有力支撑。然而，随着新技术、新业态、新模式的不断涌现，线上竞拍系统仍面临诸多挑战，如如何利用大数据、人工智能等技术提升竞拍效率与精准度，如何防范网络欺诈、保障交易安全，如何适应跨境竞拍、构建全球竞拍网络等，这些都为未来的研究提供了广阔的空间。

1.3系统设计目标

线上竞拍系统的设计目标旨在构建一个安全、稳定、高效、透明、用户体验优越的竞拍交易平台。首要目标是确保系统架构的健壮性和安全性，采用先进的技术手段防范黑客攻击、数据泄露等安全风险，通过严谨的身份认证、权限控制、数据加密等措施保障用户信息及交易数据的安全，营造公平公正的竞拍环境。

系统应具备高度的可用性和稳定性，即使在高并发访问和海量数据处理情况下，也能确保竞拍过程流畅无阻，实时更新竞拍状态，准确执行竞拍规则。为了提升交易效率，系统需提供便捷的商品发布、搜索与筛选功能，支持多种竞拍模式，如定时竞拍、一口价竞拍、多人同时竞拍等，并实现自动计时、实时出价提示、竞拍结果公示等功能。为了保证竞拍过程的透明度，系统应详尽记录每一场竞拍活动的全过程，包括出价记录、竞拍参与者信息、最终成交结果等，以便用户随时查阅、追溯。同时，注重提升用户体验，提供友好的界面设计、个性化的推送服务、便捷的支付结算渠道以及优质的客户服务，增强用户黏性和参与积极性。

此外，系统设计还需兼顾扩展性和灵活性，以适应市场和用户需求的变化，预留与其他平台或系统对接的接口，支持后续功能的快速迭代与升级。通过对竞拍大数据的分析与挖掘，实现精准营销、智能推荐，助力平台运营决策，从而推动线上竞拍行业的持续健康发展。

1.4论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1.1 技术可行性分析

线上竞拍系统在数据的存储上使用的MYSQL数据库，在线上竞拍系统开发中使用了JAVA、HTML、TOMCAT、Springboot这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用B/S模式进行开发，使系统的可扩展性和维护性更佳，减少系统配置代码，简化编程代码，目前B/S模式是目前最受欢迎的一种模式。

2.1.2 经济可行性分析

从经济可行性上看项目在开发阶段需要一台开发PC，在生产阶段需要web服务器和数据库服务器。一台个人PC从经济上来看也不是太多问题，在后期的系统部署生产上来说，服务器的投入也不会过高，在经济层面上是一个比较可行的。

2.1.3 法律可行性分析

系统从法律层面上来没有对第三方有其他放有法律层面的问题，系统数据库采用的Mysql 开源社区数据库、框架采用的是开源的Springboot。系统资讯和相关内容也是有法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。

2.2 系统流程分析

2.2.1增加数据流程

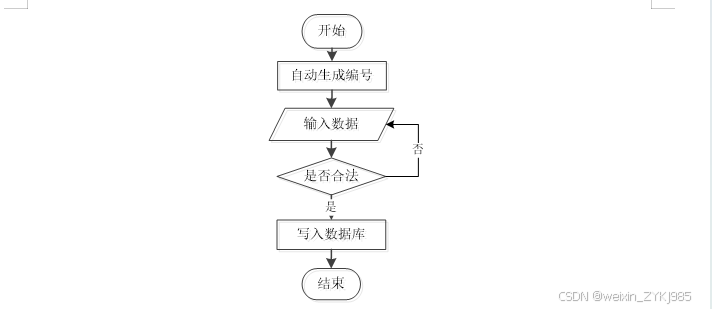

系统中的所有用户（管理员、普通用户）都可以实现增加数据功能，所谓的增加、修改、删除数据，图2.1显示的就是在增加数据时的流程。

图2.1增加数据流程图

2.2.2修改数据流程

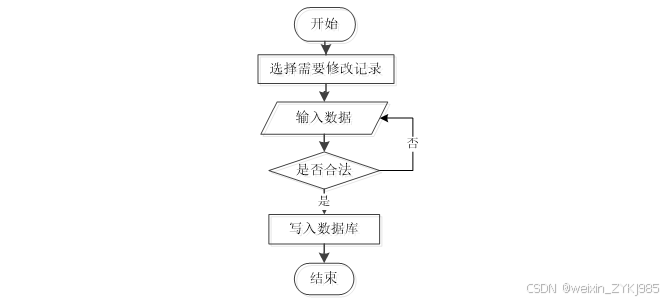

人无完人，每个人都有出错的时候，在录入系统信息的时候如果信息有错，可以对系统中的数据进行编辑。图2.2显示的就是修改数据的流程。

图2.2修改数据流程图

2.2.3删除数据流程

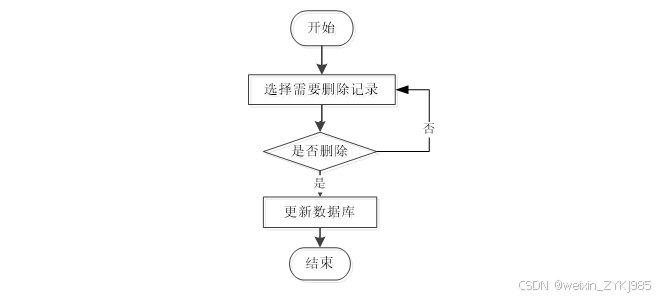

在系统中经常会出现一些过期的数据，那就可以直接删除这些数据，图2.3就是删除数据时的流程图。

图2.3删除数据流程图

2.3 系统功能分析

2.3.2 非功能性分析

线上竞拍系统的非功能性需求比如平台的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-4表格中：

表2-4线上竞拍系统非功能需求表

安全性	主要指线上竞拍系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指线上竞拍系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响线上竞拍系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着线上竞拍系统的页面展示内容进行操作，就可以了。
可维护性	线上竞拍系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3.1 功能性分析

按照线上竞拍系统的角色，划分为了用户模块、管理员模块这两大部分。

用户模块：

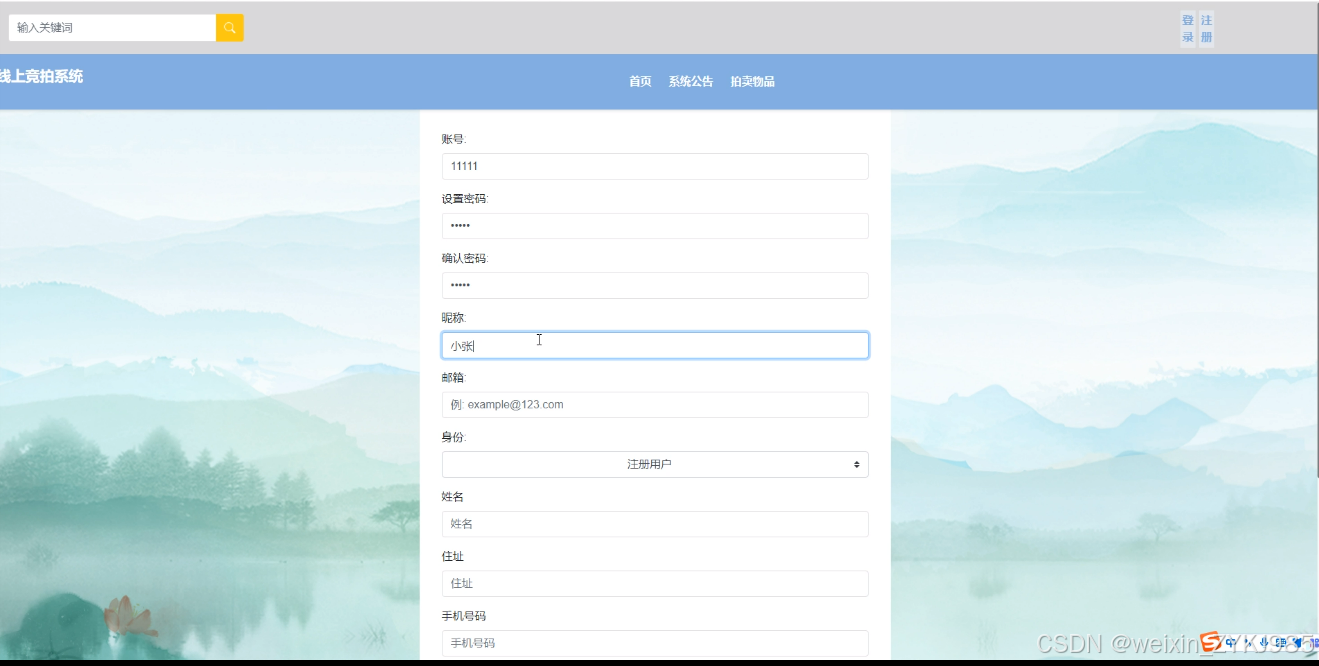

（1）注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现咨询师用户信息操作，就必须有这个系统的账号，如果没有账号的话，可以注册用户进行相关的操作，同时用户还可以通过“用户”这以按钮对个人信息以及操作的信息进行管控。

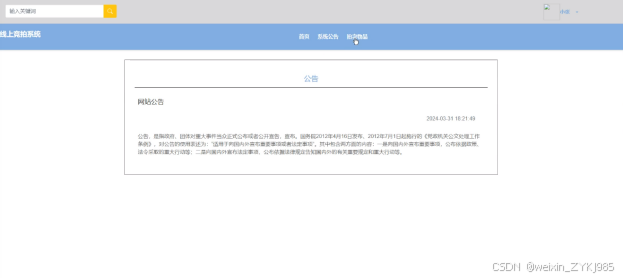

（2）系统公告：当用户点击“系统公告”这一菜单按钮，会显示管理员在后台发布的所有的系统公告信息，可以查看详情；可以进行收藏、点赞等；

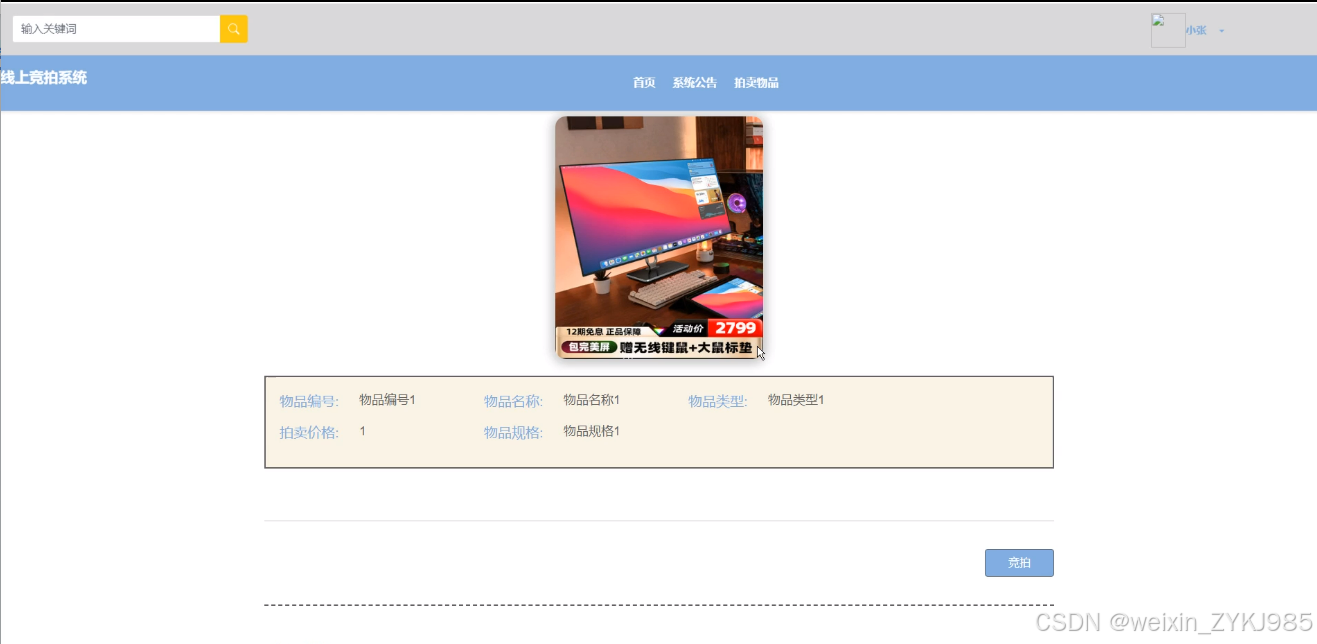

（3）拍卖物品：当用户点击“拍卖物品”这一菜单按钮，会显示管理员在后台发布的所有的拍卖物品信息，可以查看详情；可以进行竞拍、收藏、点赞、评论等；

（4）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改+自己收藏的信息进行管控。

（5）竞拍记录：可以看到个人的所以竞拍记录详情。

（6）交易记录：可以看到个人的所以记录记录详情。

管理员模块：

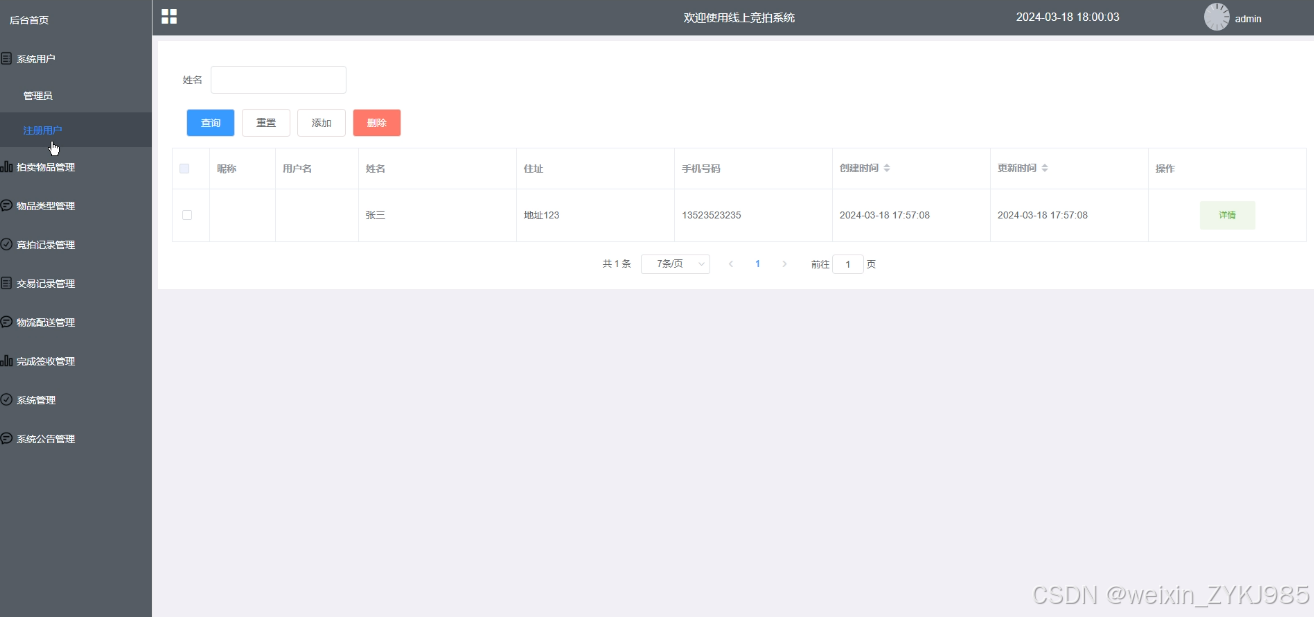

（1）系统用户管理：管理员可以对系统中所有的用户角色进行管控，包含了管理员、用户角色，如果需要添加新的用户，点击页面中的“添加”按钮根据提示输入上用户信息，点击“提交”以后在对应的用户界面就可以查看到了，可以点击用户后面的“删除”按钮直接删除某一用户。

（2）系统管理：进入后台首页工具栏点击“系统管理”这个按钮可以查看所有轮播图、友情链接信息，可以进行详情查看、删除、查看评论等操作。

（3）系统公告管理：进入后台首页工具栏点击“系统公告管理”这个按钮可以查看所有系统公告信息，可以进行详情查看、删除、查看评论等操作。

（4）物流配送管理：进入后台首页工具栏点击“物流配送管理”这个按钮可以查看所有物流配送等信息，可以进行详情查看、删除、查看评论等操作。

（5）完成签收管理：进入后台首页工具栏点击“完成签收管理”这个按钮可以查看所有完成签收信息，可以进行详情查看、删除、查看评论等操作。

（6）个人信息：管理员和员工点击“个人信息”按钮，可以对个人的头像、昵称、手机号码等信息进行更新。

（7）修改密码：管理员和员工点击“修改密码”按钮，可以对登录密码进行更改，首先输入原密码，然后再输入新密码和确认密码，当原密码正确，输入两次新密码一致，则修改成功，否则给出错误提示信息。

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

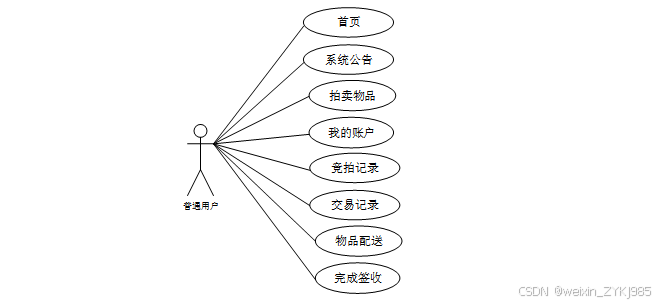

普通用户角色用例如图2-5所示。

图2-5普通用户角色用例图

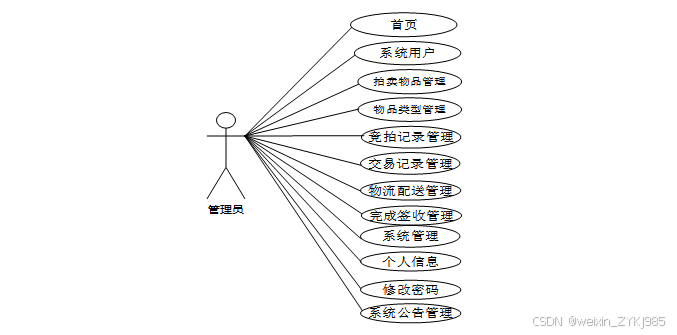

管理员是维护整个线上竞拍系统中所有数据信息的。管理员角色用例如图2-6所示。

图2-6线上竞拍系统管理员角色用例图

2.5本章小结

本章主要通过对线上竞拍系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

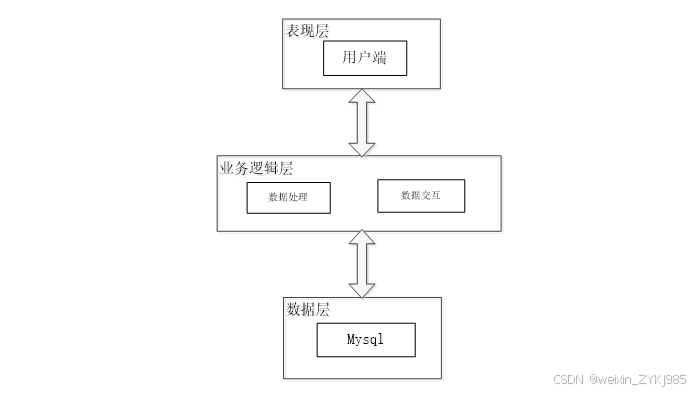

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的线上竞拍系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

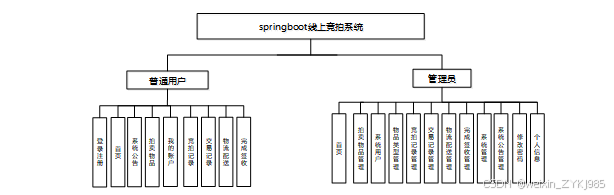

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。线上竞拍系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

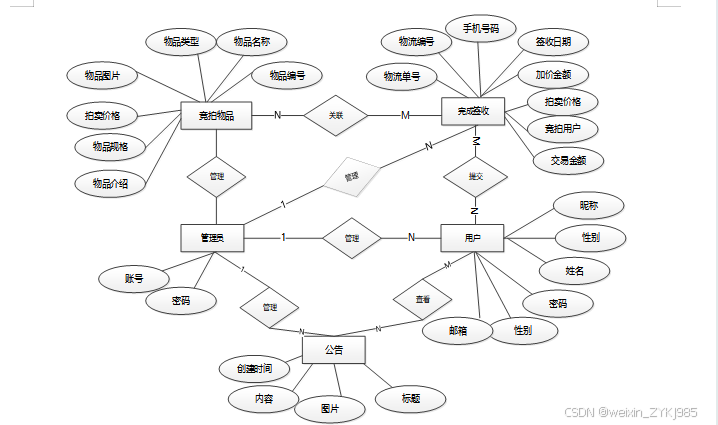

下面是整个线上竞拍系统中主要的数据库表总E-R实体关系图。

图3-3线上竞拍系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中线上竞拍系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auction_items (拍卖物品)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auction_items_id	int	10	0	N	Y		拍卖物品ID
2	serial_number	varchar	64	0	Y	N		物品编号
3	item_name	varchar	64	0	Y	N		物品名称
4	item_type	varchar	64	0	Y	N		物品类型
5	item_images	varchar	255	0	Y	N		物品图片
6	auction_price	int	10	0	Y	N	0	拍卖价格
7	item_specifications	varchar	64	0	Y	N		物品规格
8	item_introduction	longtext	2147483647	0	Y	N		物品介绍
9	hits	int	10	0	N	N	0	点击数
10	timer_title	varchar	64	0	Y	N		计时器标题
11	timing_start_time	datetime	19	0	Y	N		计时开始时间
12	timing_end_time	datetime	19	0	Y	N		计时结束时间
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表auction_records (竞拍记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auction_records_id	int	10	0	N	Y		竞拍记录ID
2	auction_number	varchar	64	0	Y	N		竞拍号
3	serial_number	varchar	64	0	Y	N		物品编号
4	item_name	varchar	64	0	Y	N		物品名称
5	item_type	varchar	64	0	Y	N		物品类型
6	item_images	varchar	255	0	Y	N		物品图片
7	auction_price	int	10	0	Y	N	0	拍卖价格
8	bidding_users	int	10	0	Y	N	0	竞拍用户
9	name	varchar	64	0	Y	N		姓名
10	address	varchar	64	0	Y	N		住址
11	mobile_phone_number	varchar	16	0	Y	N		手机号码
12	price_increase_amount	int	10	0	Y	N	0	加价金额
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表complete_receipt_signing (完成签收)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	complete_receipt_signing_id	int	10	0	N	Y		完成签收ID
2	logistics_tracking_number	varchar	64	0	N	N		物流单号
3	serial_number	varchar	64	0	Y	N		物品编号
4	item_name	varchar	64	0	Y	N		物品名称
5	item_type	varchar	64	0	Y	N		物品类型
6	item_images	varchar	255	0	Y	N		物品图片
7	auction_price	int	10	0	Y	N	0	拍卖价格
8	bidding_users	int	10	0	Y	N	0	竞拍用户
9	name	varchar	64	0	Y	N		姓名
10	address	varchar	64	0	Y	N		住址
11	mobile_phone_number	varchar	16	0	Y	N		手机号码
12	price_increase_amount	int	10	0	Y	N	0	加价金额
13	transaction_amount	varchar	64	0	Y	N		交易金额
14	signing_date	date	10	0	Y	N		签收日期
15	service_evaluation	text	65535	0	Y	N		服务评价
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表item_type (物品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	item_type_id	int	10	0	N	Y		物品类型ID
2	item_type	varchar	64	0	Y	N		物品类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表logistics_distribution (物流配送)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_distribution_id	int	10	0	N	Y		物流配送ID
2	logistics_tracking_number	varchar	64	0	Y	N		物流单号
3	serial_number	varchar	64	0	N	N		物品编号
4	item_name	varchar	64	0	Y	N		物品名称
5	item_type	varchar	64	0	Y	N		物品类型
6	item_images	varchar	255	0	Y	N		物品图片
7	auction_price	int	10	0	Y	N	0	拍卖价格
8	bidding_users	int	10	0	Y	N	0	竞拍用户
9	name	varchar	64	0	Y	N		姓名
10	address	varchar	64	0	Y	N		住址
11	mobile_phone_number	varchar	16	0	Y	N		手机号码
12	price_increase_amount	int	10	0	Y	N	0	加价金额
13	transaction_amount	varchar	64	0	Y	N		交易金额
14	delivery_date	date	10	0	Y	N		配送日期
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	name	varchar	64	0	Y	N		姓名
3	address	varchar	64	0	Y	N		住址
4	mobile_phone_number	varchar	16	0	Y	N		手机号码
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表transaction_records (交易记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	transaction_records_id	int	10	0	N	Y		交易记录ID
2	auction_number	varchar	64	0	Y	N		竞拍号
3	serial_number	varchar	64	0	N	N		物品编号
4	item_name	varchar	64	0	Y	N		物品名称
5	item_type	varchar	64	0	Y	N		物品类型
6	item_images	varchar	255	0	Y	N		物品图片
7	auction_price	int	10	0	Y	N	0	拍卖价格
8	bidding_users	int	10	0	Y	N	0	竞拍用户
9	name	varchar	64	0	Y	N		姓名
10	address	varchar	64	0	Y	N		住址
11	mobile_phone_number	varchar	16	0	Y	N		手机号码
12	price_increase_amount	int	10	0	Y	N	0	加价金额
13	transaction_amount	varchar	64	0	Y	N		交易金额
14	transaction_date	date	10	0	Y	N		交易日期
15	pay_state	varchar	16	0	N	N	未支付	支付状态
16	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个线上竞拍系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4系统关键模块设计与实现

线上竞拍系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 首页界面

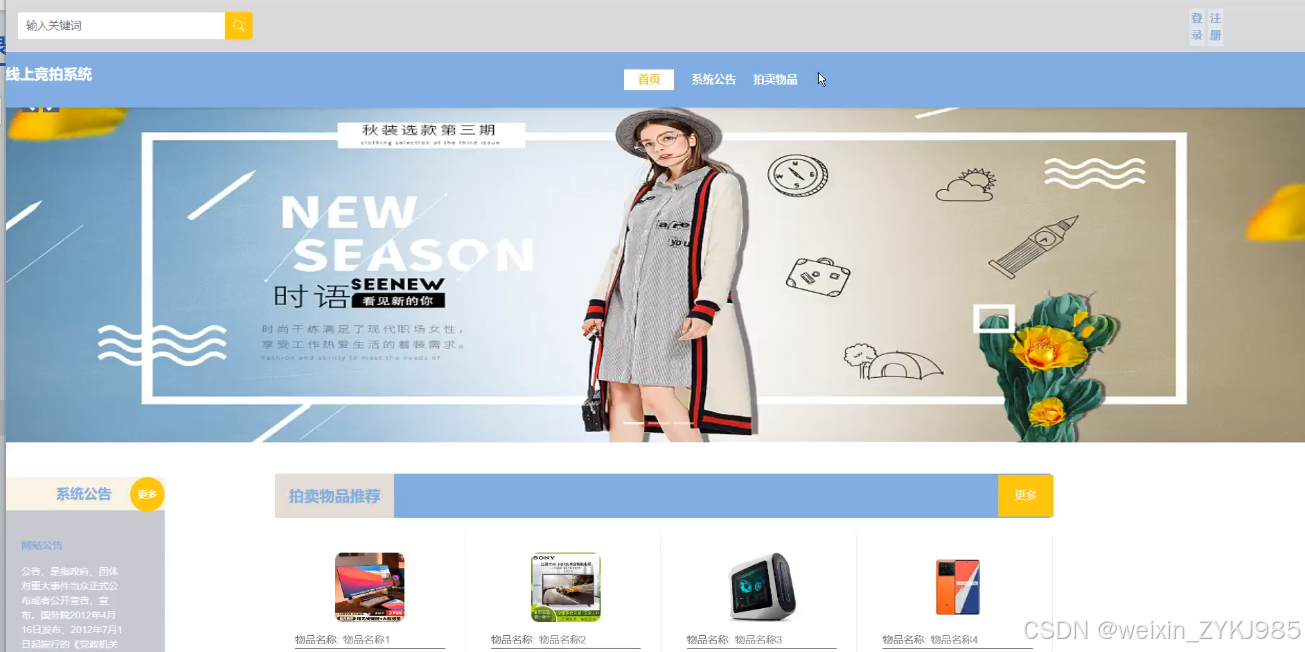

当进入线上竞拍系统的时候，首先映入眼帘的是系统的导航栏，其主界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 注册界面

注册模块满足用户两部分，当用户想要进行资料相关信息的查询管理的时候，就必须进行登录，如果没有账号的话，在登录界面，点击“注册”按钮就会跳转到注册的界面，根据提示填写好注册信息，添加提交，注册的信息在数据库中就添加完成了，然后再输入填写好的账号和密码进行登录，其注册主界面展示如下图4-2所示。

图4-1 用户注册界面图

注册关键代码如下：

/**

* 注册

* @param user

* @return

@PostMapping("register")

public Map<String, Object> signUp(@RequestBody User user) {

// 查询用户

Map<String, String> query = new HashMap<>();

Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

query.put("username",user.getUsername());

List list = service.selectBaseList(service.select(query, new HashMap<>()));

if (list.size()>0){

return error(30000, "用户已存在");

}

map.put("password",service.encryption(String.valueOf(map.get("password"))));

service.insert(map);

return success(1);

}

4.1.3用户登录界面

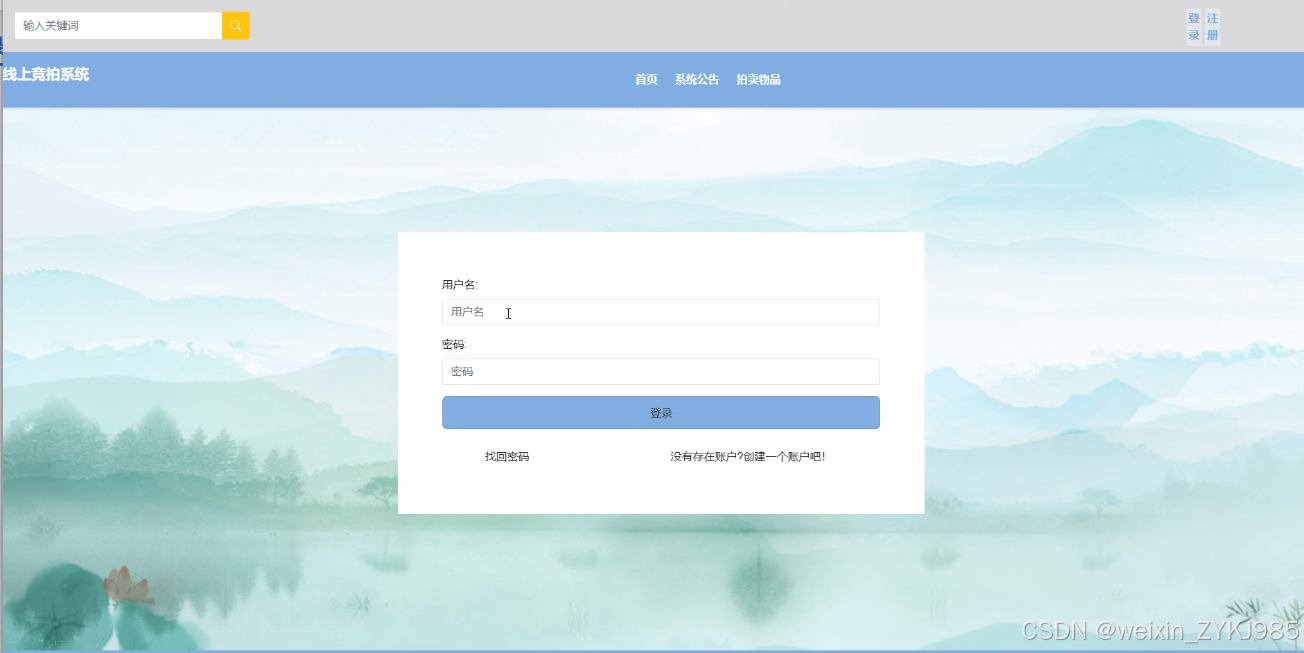

线上竞拍系统中的注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到线上竞拍系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

4.1.4 系统公告界面

当用户点击“系统公告”后，会进入系统公告列表，点击任意系统公告，可以查看系统公告详情，并可进行点赞、收藏、评论等操作。界面如下图4-4所示。

图4-4系统公告界面图

4.1.5拍卖物品界面

用当用户点击“拍卖物品”后，会进入拍卖物品列表，点击任意拍卖物品，可以查看拍卖物品详情，并可进行竞拍、点赞、收藏、评论等操作。界面如图4-5所示。

图4-5 拍卖物品界面图

4.2管理员功能模块

4.2.1 系统用户管理界面

线上竞拍系统中的管理人员是可以对注册的用户进行管理的，也可以对管理员进行管控。界面如下图4-6所示。

图4-6系统用户管理界面图

系统用户管理关键代码如下：

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

4.2.2竞拍记录管理界面

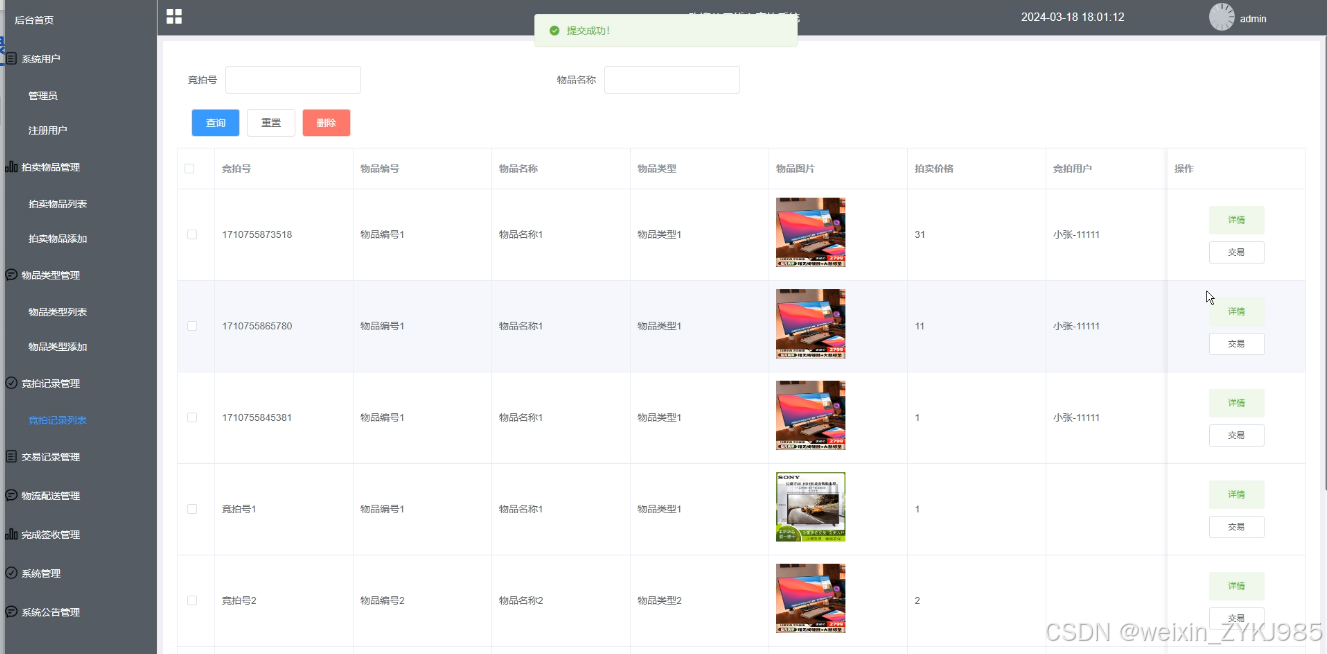

管理员点击“竞拍记录管理”，可以对竞拍记录进行增删改查的操作，界面如下图4-7所示。

图4-7竞拍记录管理界面图

4.2.3物流配送管理界面

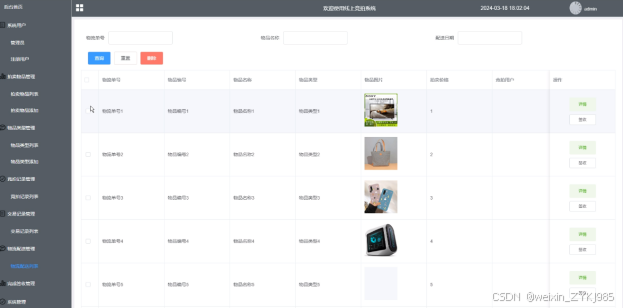

管理员点击“物流配送”这个按钮可以查看所有配送信息，可以进行详情查看、删除、等操作，界面如下图4-8所示。

图4-8物流配送界面图

4.2.4轮播图管理界面

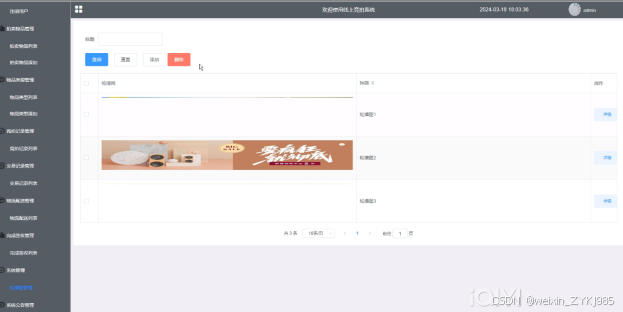

管理员点击“系统管理”这一菜单会显示轮播图菜单，管理员可以对前台展示的轮播图进行设置，轮播图界面如下图4-9所示。

图4-9轮播图界面图

4.2.5交易记录管理界面

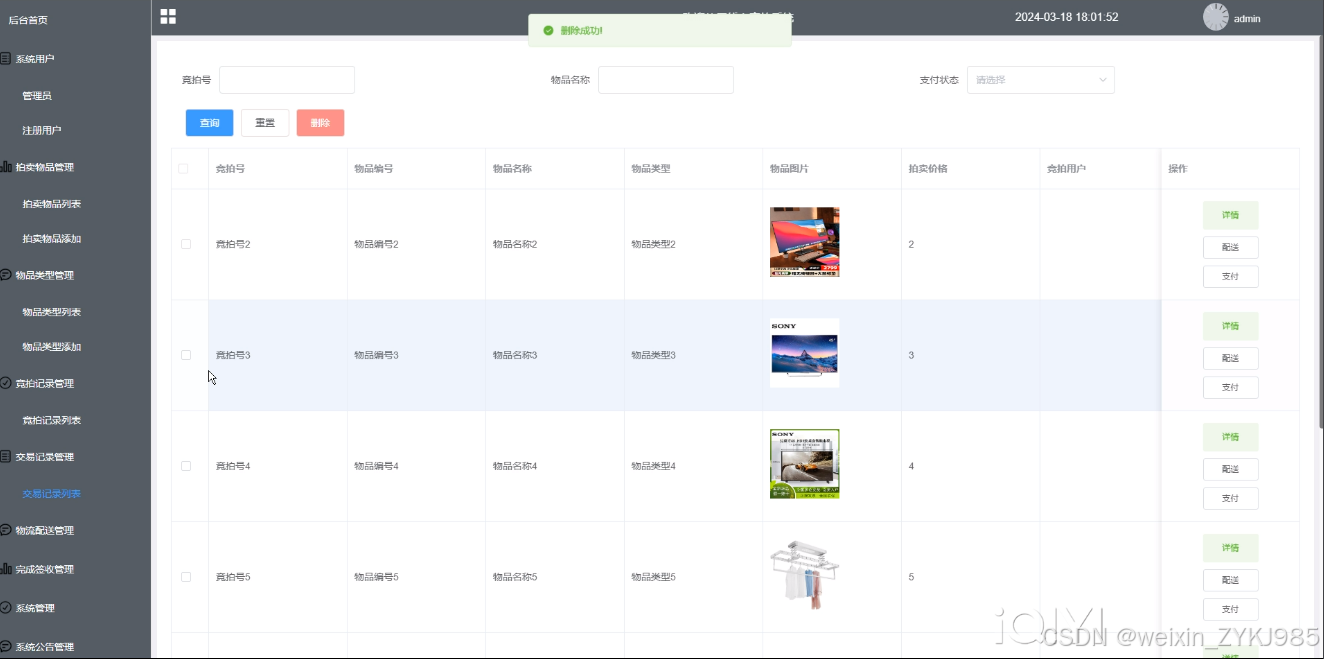

管理员点击“资源管理”这个按钮可以查看所有交易记录信息，可以进行详情查看、删除等操作，交易记录管理界面如下图4-10所示。

图4-10交易记录管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、物品信息展示功能测试、物品信息添加、物品信息搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

物品信息查看功能测试：

表5-2物品信息查看功能测试表

用例名称	物品信息查看
目的	测试物品信息查看功能
前提	用户登录
测试流程	点击物品信息列表
预期结果	可以查看到所有物品信息
实际结果	实际结果与预期结果一致

管理员添加物品信息界面测试：

表5-3 管理员添加物品信息界面测试表

用例名称	物品信息添加测试用例
目的	测试物品信息添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击物品信息，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的物品信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写线上竞拍系统的测试用例，已经检测完毕用户登录功能测试、物品信息展示功能测试、物品信息添加、密码修改功能测试，通过这4大模块为线上竞拍系统的后期推广运营提供了强力的技术支撑。

结论

至此，线上竞拍系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、JAVA语言、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]孙铁强,刘俊,于洪健等. 基于SpringBoot框架的在线监测和专家系统的研究 [J]. 自动化应用, 2024, 65 (04): 15-16+19. DOI:10.19769/j.zdhy.2024.04.006.

[2]石雨昕,关家兴,邹博华等. 基于SpringBoot微服务架构设计与实现实验室开放课题管理系统 [J]. 实验室检测, 2024, 2 (01): 101-106.

[3]白茹鑫. 基于SpringBoot+SSM框架的企业安全培训管理系统设计与实现 [J]. 现代信息科技, 2024, 8 (01): 44-49. DOI:10.19850/j.cnki.2096-4706.2024.01.009.

[4]姜一波. 基于SpringBoot+Vue的在线考试系统设计与实现 [J]. 无线互联科技, 2023, 20 (23): 68-71.

[5]洪保刘. 基于大数据+SpringBoot技术的全国传染病数据分析可视化平台 [J]. 数字技术与应用, 2023, 41 (11): 161-164. DOI:10.19695/j.cnki.cn12-1369.2023.11.50.

[6]刘天助. 中企如何参与哥伦比亚调峰电站竞拍 [J]. 中国外资, 2023, (19): 82-85.

[7]陈刚. 基于SpringBoot+Thymeleaf+MySQL的动态表单功能模块设计与实现 [J]. 长江信息通信, 2023, 36 (09): 100-102.

[8]陈蓓蕾,洪年松. 基于SpringBoot的数据库接口设计 [J]. 信息与电脑(理论版), 2023, 35 (16): 181-183.

[9]王皓辉. 基于区块链的数字资产安全拍卖交易系统设计与实现[D]. 北京邮电大学, 2023. DOI:10.26969/d.cnki.gbydu.2023.002237.

[10]Yang Y . Design and Implementation of Student Information Management System Based on Springboot [J]. Advances in Computer, Signals and Systems, 2022, 6 (6):

[11]王腾云. 在线广告实时竞价系统的竞价策略优化研究[D]. 华南理工大学, 2022. DOI:10.27151/d.cnki.ghnlu.2022.005072.

[12]李雪婷,杨抒. 基于移动终端的马匹竞拍APP设计与实现 [J]. 电子设计工程, 2022, 30 (10): 187-193. DOI:10.14022/j.issn1674-6236.2022.10.039.

[13]杨丹平. 基于区块链环境的大规模密封式竞拍方案[D]. 西安电子科技大学, 2022. DOI:10.27389/d.cnki.gxadu.2022.002837.

[14]Hejing W . Commerce Middle Office Management System Based on Springboot [J]. International Journal of Advanced Network, Monitoring and Controls, 2022, 7 (2): 32-45.

[15]王寅. 基于Elastic Stack的C2B二手车商户竞拍推荐系统的设计与实现[D]. 华东师范大学, 2021. DOI:10.27149/d.cnki.ghdsu.2021.002743.

[16]Cheng F . Talent Recruitment Management System for Small and Micro Enterprises Based on Springboot Framework [J]. Advances in Educational Technology and Psychology, 2021, 5 (2):

[17]李雪婷. 融合混合推荐算法的马匹竞拍App设计与实现[D]. 新疆农业大学, 2021. DOI:10.27431/d.cnki.gxnyu.2021.000222.

[18]Chen G ,Xu J . Design and implementation of efficient Learning platform based on SpringBoot Framework [J]. Journal of Electronics and Information Science, 2020, 6 (1):

[19]Chen J ,Jian C ,Hailan P . Design of Man Hour Management Information System on SpringBoot Framework [J]. Journal of Physics: Conference Series, 2020, 1646 (1): 012136-.

[20]张春光. 基于Java EE的二手车物流系统的设计与实现[D]. 西安电子科技大学, 2020. DOI:10.27389/d.cnki.gxadu.2020.001891.

致谢

至此论文结束，感谢您的阅读。在此我要特别的感谢我的导师，虽然我在实习期间很忙，论文撰写的时候经常是停停改改，但是我的导师依旧十分的负责，时不时的询问我的任务进展情况，跟进我的论文进度，在指导老师的帮助下，我逐步完成了自己的论文和程序，从导师身上也学习到很多知识和经验，这些知识和经验令我受益匪浅。同时我也从导师身上看到了自己的不足，不论是在技术层面上还是在对待工作的态度上，导师如同明镜一般照出了我的缺点我的不足。此外，我还要感谢在我实习期间在论文和程序上帮助过我的同学和社会人士，此前我对于Springboot框架方面的一些知识还不了解，是他们在我编写程序过程中给了我很多的启发和感想，也帮助了我对于程序的调试和检测。没有他们我是不能顺利完成本次毕业设计的。至此，我的毕业设计就花上了一个圆满的句号了。
