幸狐LuckFox Pico RV1103微型Linux开发板 上手教程分享-01

相信有不少小伙伴已经入手了这款基于瑞芯微 RV1103 芯片的微型 linux 开发板LuckFox Pico 与 LuckFox Pico Plus吧！今天来分享一下简单的上手教程！

一、器材准备​

• Luckfox Pico Plus 或 Luckfox Pico 开发板
• USB Type-A to Type-C 数据线
• 100M/1000M 以太网线缆，及路由器
• 串口转 USB 模块
• USB 读卡器以及 SD 卡

二、安装驱动​

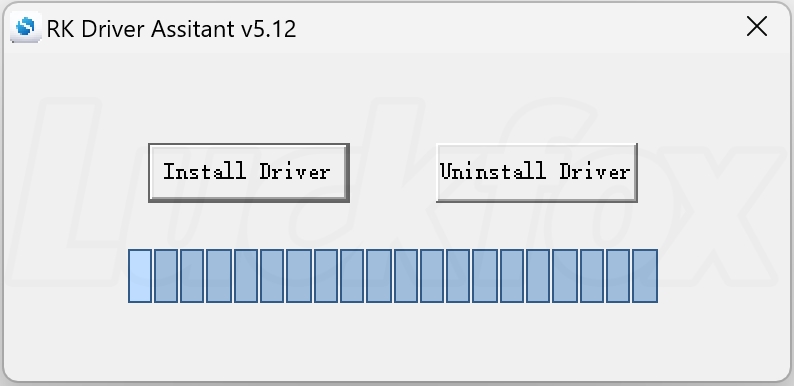

1. 下载RK驱动助手 DriverAssitant(戳我下载)。
2. 打开RK驱动助手 DriverAssitant 安装 USB 驱动程序，此过程无需连接，安装完成后重启电脑。​

三、镜像下载​

为用户提供了适配 LuckFox Pico 的 SD 卡固件和 LuckFox Pico Plus 的SPI FLASH固件。

版本	描述	下载
BusyBOX	LuckFox Pico固件和LuckFox Pico Plus SPI FLASH固件	镜像百度网盘链接

四、镜像烧录​

LuckFox Pico 由于默认存储介质是 SD 卡出厂未烧录镜像，LuckFox Pico Plus 由于默认存储介质 SPI NAND FLASH 出厂默认已经烧录镜像。

1、烧录SPI NAND Flash（适用于LuckFox Pico Plus）

（1）下载和解压烧录工具(戳我下载)。

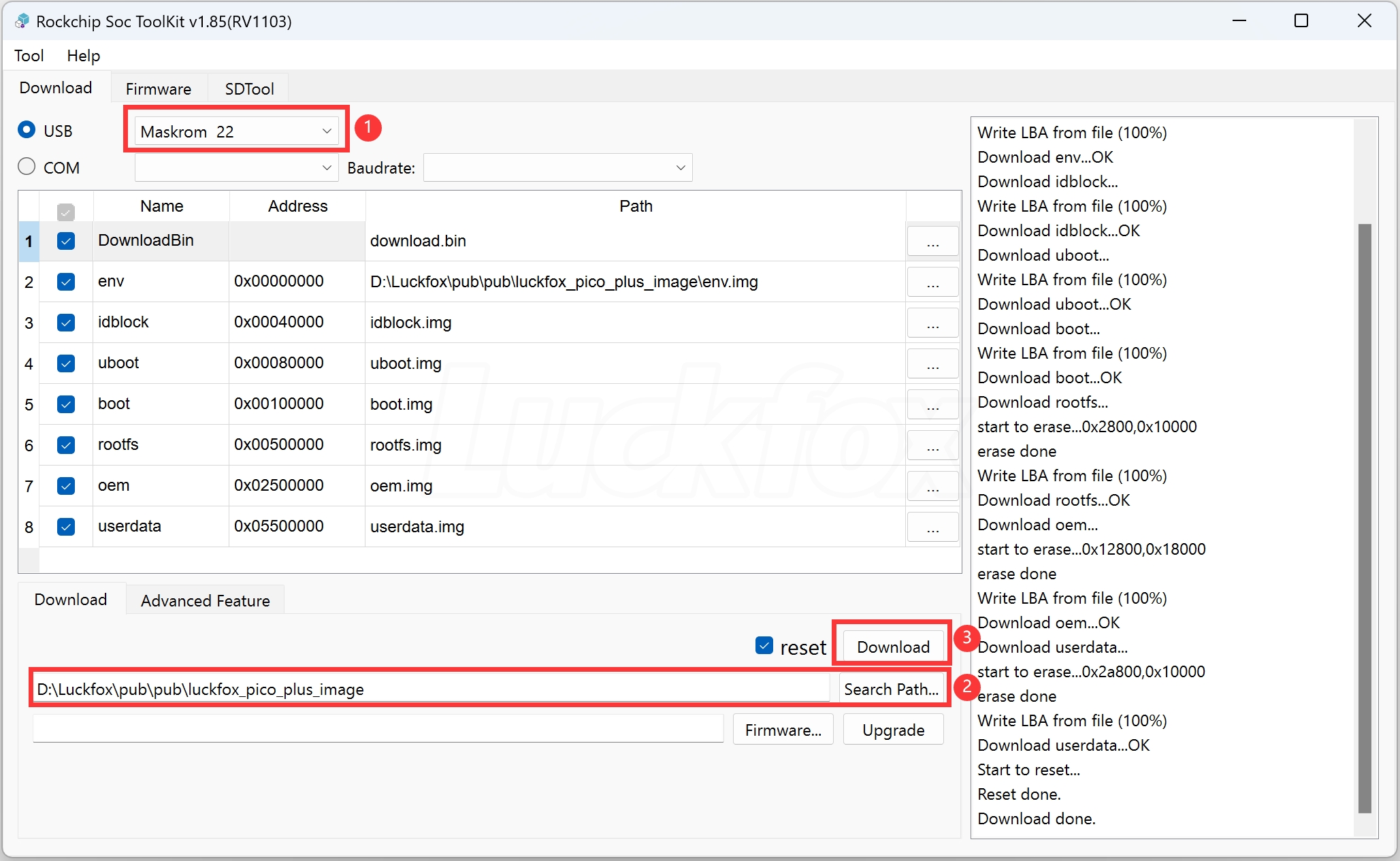

（2）Luckfox Pico Plus 在 Windows下载固件库方法:

① 按住 BOOT 键后连接电脑后，松开 BOOT 键，瑞芯微刷机工具就会显示 MaskRom 设备；
② 加载固件的存放目录，重载 env 文件，勾选所有项；
③ 点击下载。

2、擦除SPI NAND Flash（适用于LuckFox Pico Plus）​

LuckFox Pico Plus 如果想要使用 SD 卡启动，需要先擦除 SPI FLASH，烧录 SD 卡方法与 LuckFox Pico 方法一致。擦除方法如下：
① 加载固件，选择高级功能。
② 下载 DownloadBin。
③ 点击全部擦除。

3、SD 卡烧录​

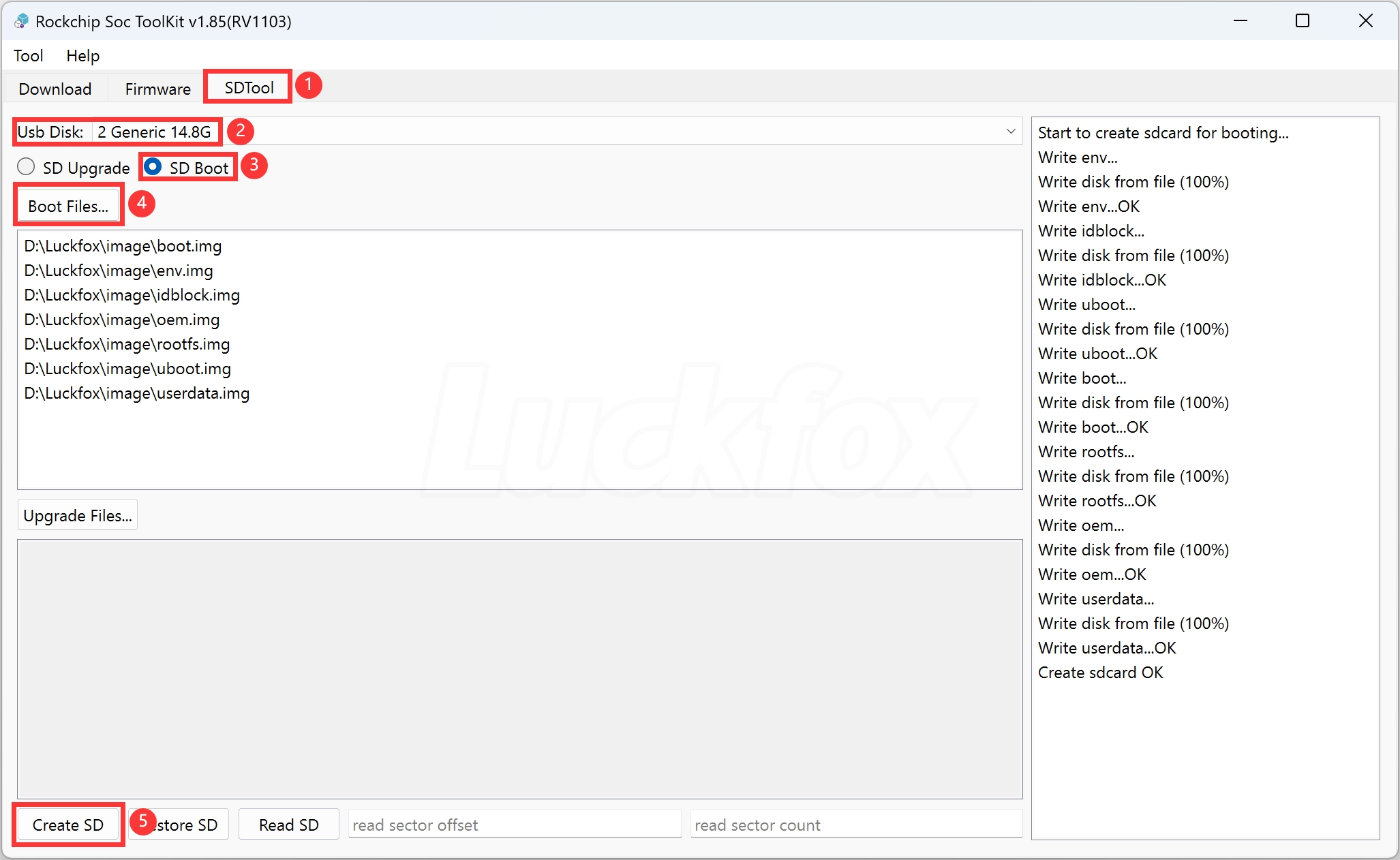

Luckfox Pico 在 Windows 下载固件库方法:
① 将 SD 卡装在读卡器并连接到电脑，选择 SD 卡工具；
② 在 USB 磁盘下会显示 SD 卡大小，如果未显示重新插拔读卡器；
③ 选择 SD卡启动；
④ 导入启动文件；
⑤点击创建 SD 卡。

五、登录​

1、串口登录

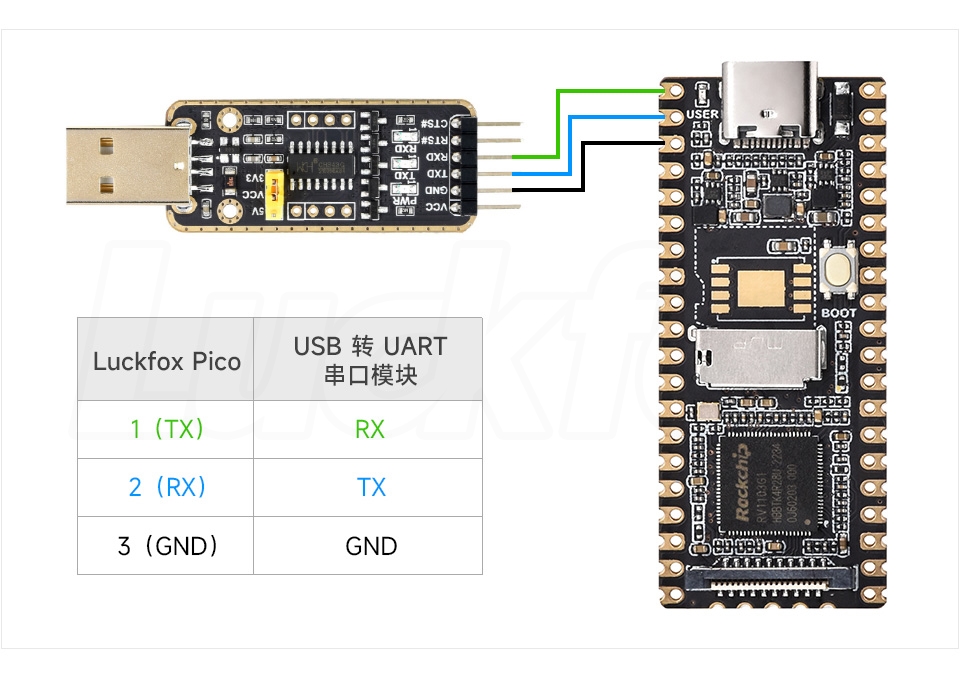

（1）将串口模块一端连接电脑，另一端连接 Luckfox Pico 的引脚 1（TX）和2（RX）、3（GND）上；

（2）打开电脑设置，搜索设备管理器，查看设备管理器对应的 COM 口并记录下来；

（3）下载 MobaXterm 远程登录软件 (戳我下载)，解压即可使用；

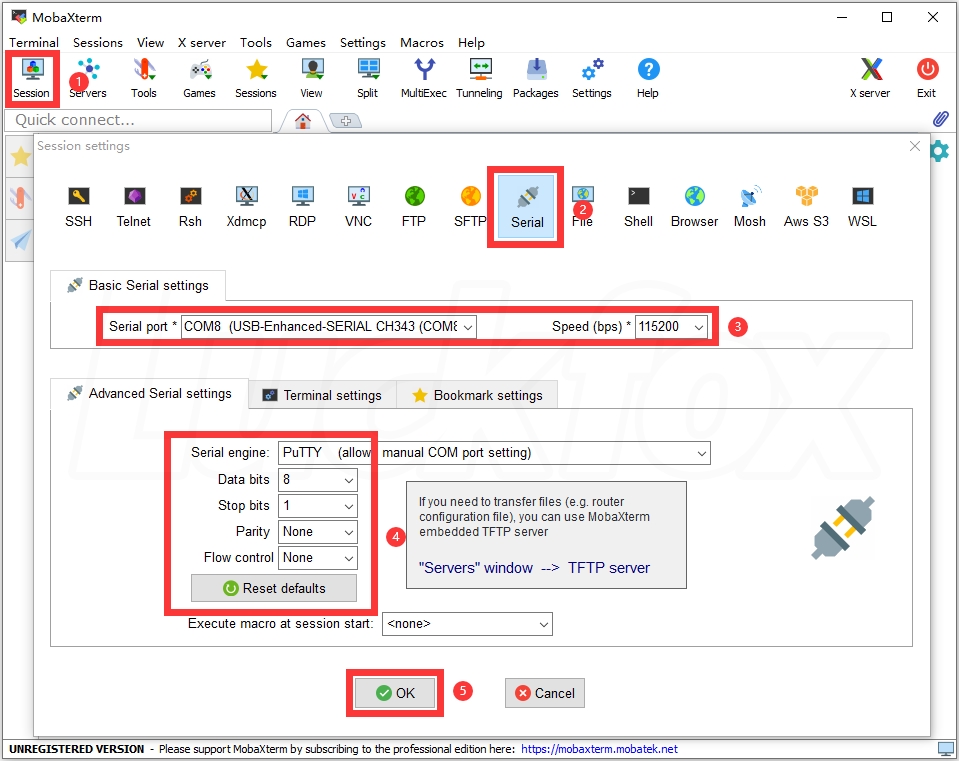

（4）打开 MobaXterm 远程登录软件，选择 Session->Serial，设置串口的波特率波特率为115200；

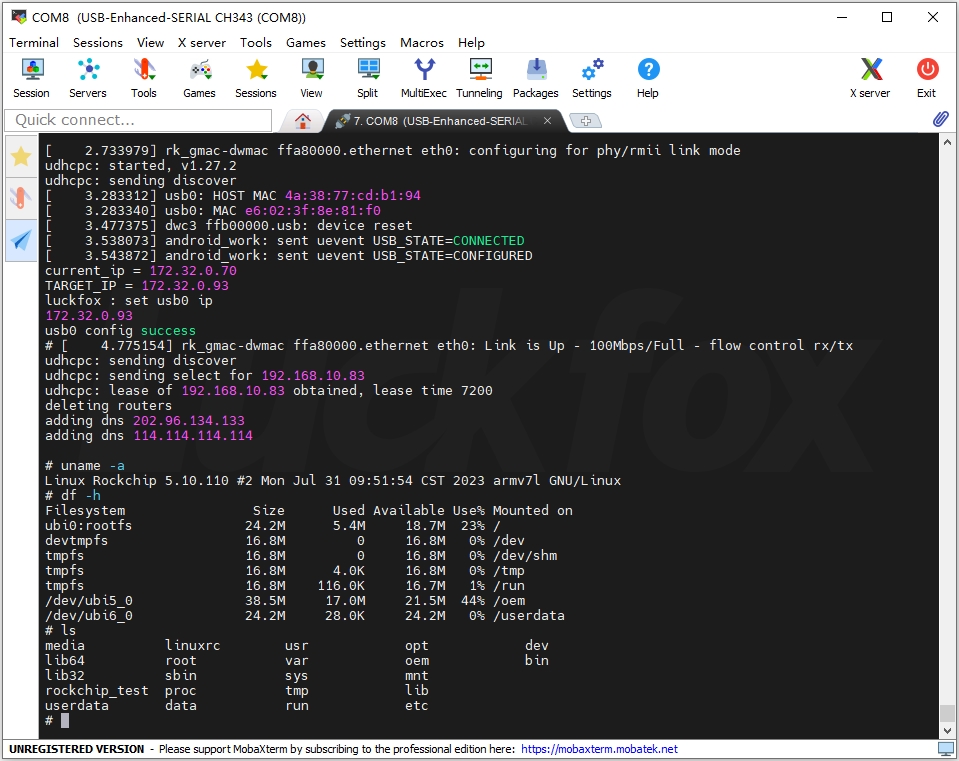

（5）点击OK，按下回车，输入登录名和登录密码就可以登陆了。

六、网络ADB调试

1、安装 ADB​

（1）下载 ADB 安装包，解压即可使用(戳我下载)；

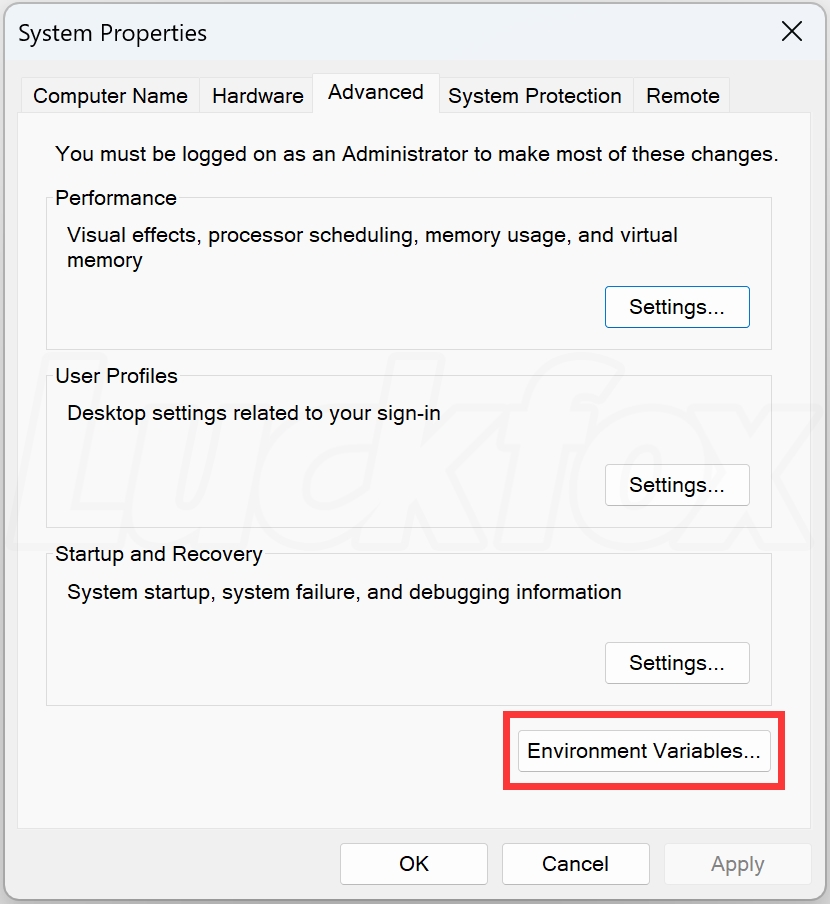

（2）右键我的电脑属性—>高级系统设置—>环境变量。

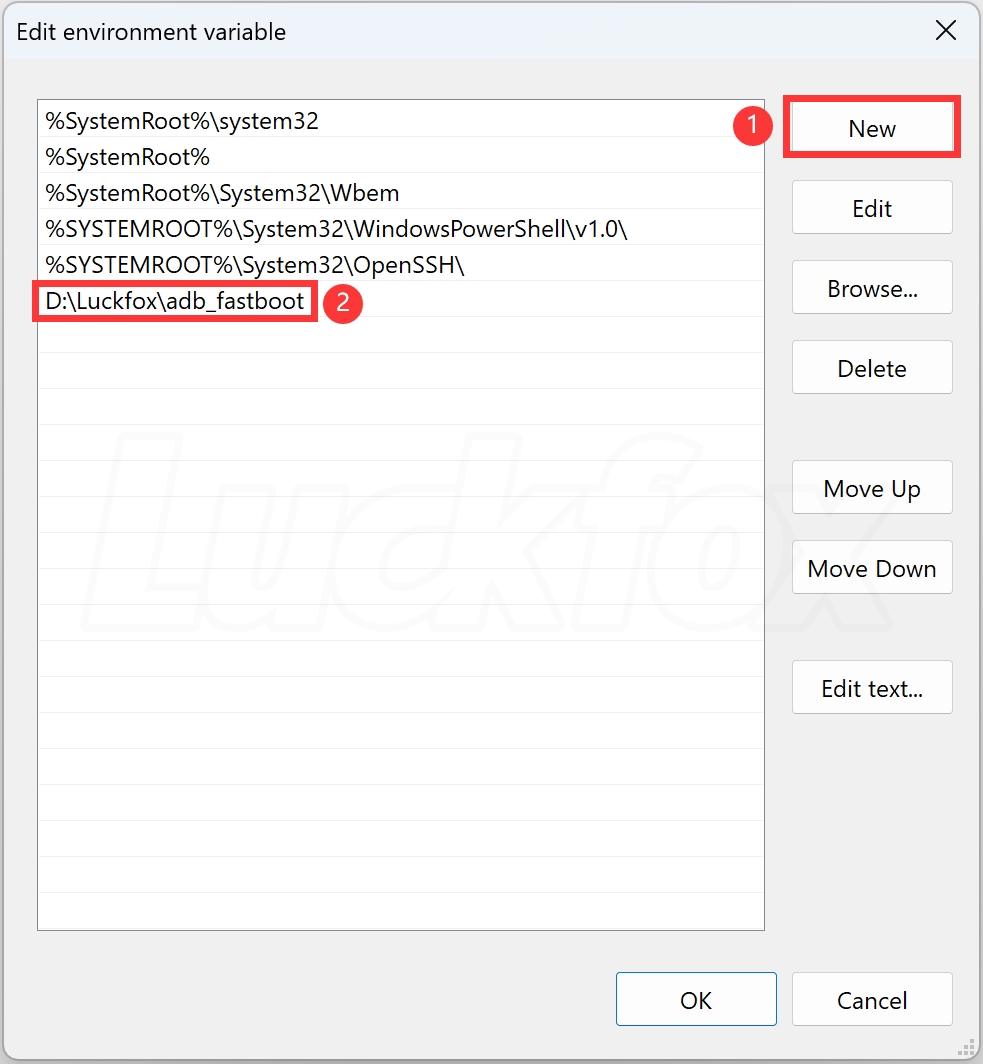

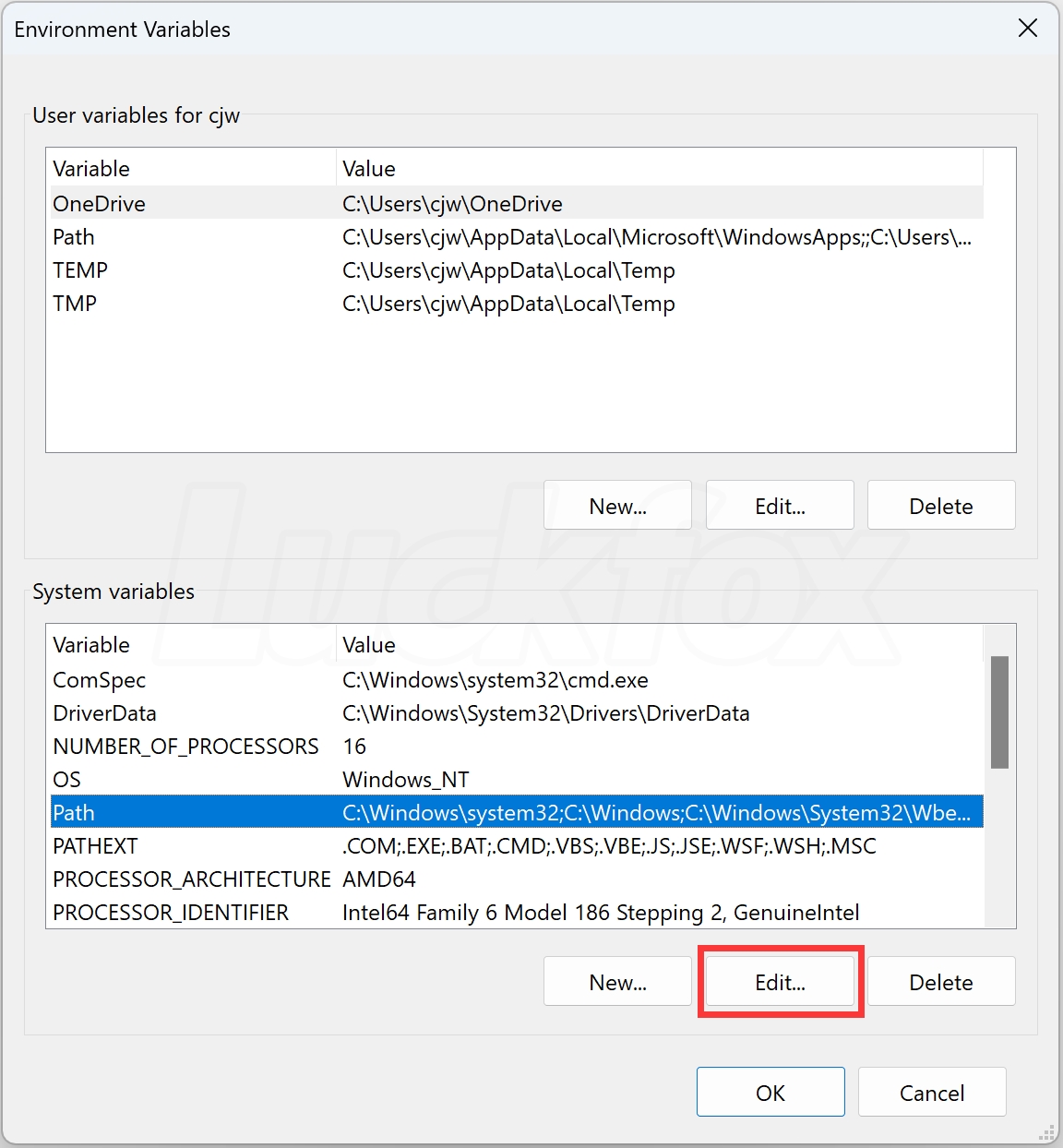

（3）系统变量—>编辑—>将adb解压路径新建进去。

（4）点击确定保存环境变量。

2、配置 RNDIS 虚拟网口​

LuckFox Pico 和 LuckFox Pico Plus 的 USB 虚拟网卡具有静态 IP 地址为172.32.0.93。在使用之前，需要设置RNDIS虚拟网口。对于 LuckFox Pico Plus 开发板，使用网口则无需进行配置。

（1）Windows 安全中心—>防火墙和网络保护—>关闭防火墙；

（2）配置 RNDIS 网卡的静态IP，打开设置—>高级网络设置—>更改适配器选项；

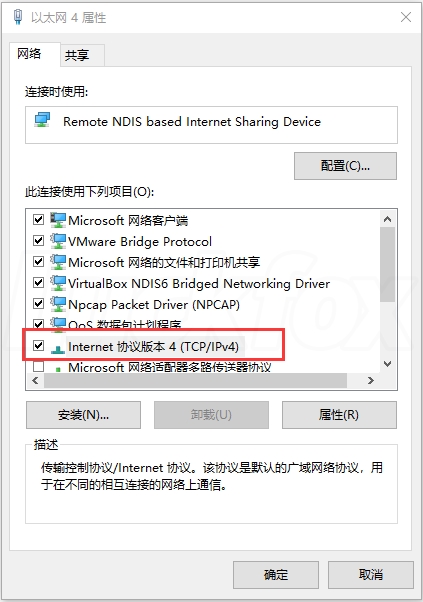

（3）网卡一般是类似这样的名字Remote NDIS based nternet Sharing Device，右键属性；

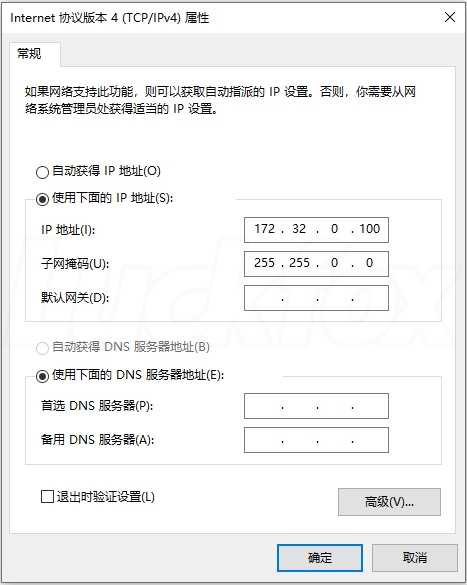

（4）双击 internet 协议版本（TCP/IPv4），IPV4地址设置为 172.32.0.100，避免和设备地址冲突。


3、ADB 登录

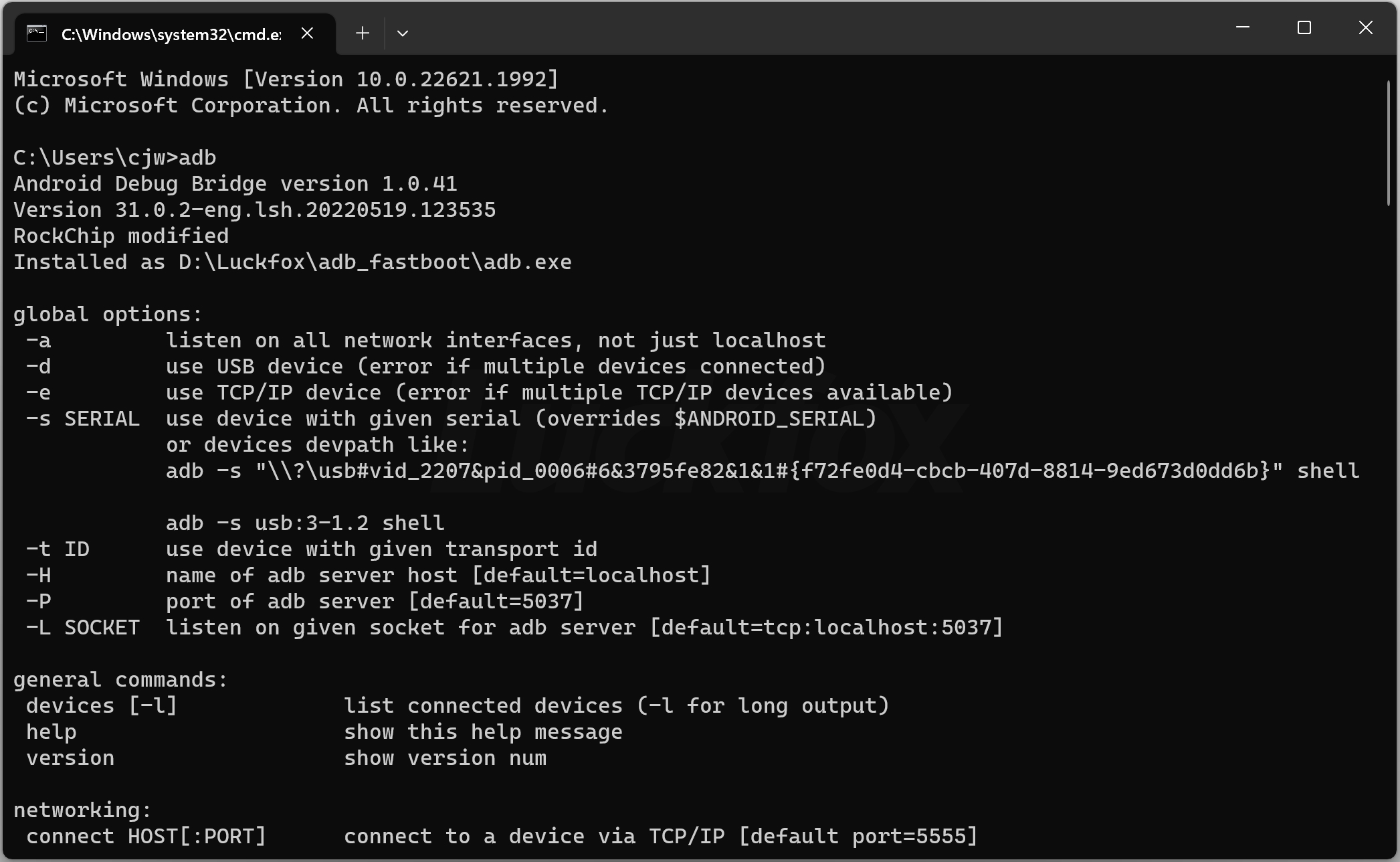

（1）按下 Win + R 快捷键输入 CMD 打开 Windows 终端，在终端输入 ADB 命令即可查看 ADB 相关信息。

（2）使用 ADB 连接 Luckfox Pico 。

C:\Users\cjw>adb connect 172.32.0.93
## already connected to 172.32.0.93:5555

（3）查看 ADB 设备。

C:\Users\cjw>adb devices
## List of devices attached
## 172.32.0.93:5555      device

（4）登录到开发板。

C:\Users\cjw>adb -s 172.32.0.93:5555 shell
#

七、文件传输​

   1、TFTP传输文件​

        （1）开发板需要确保可以正常联网；

        （2）开发板的 IP 地址可以通过登录路由器查看、局域网IP扫描工具扫描或者串口调试等方式获取；

        （3）下文中开发板的 IP 地址为 172.32.0.93，服务器的IP地址为 192.168.10.127；

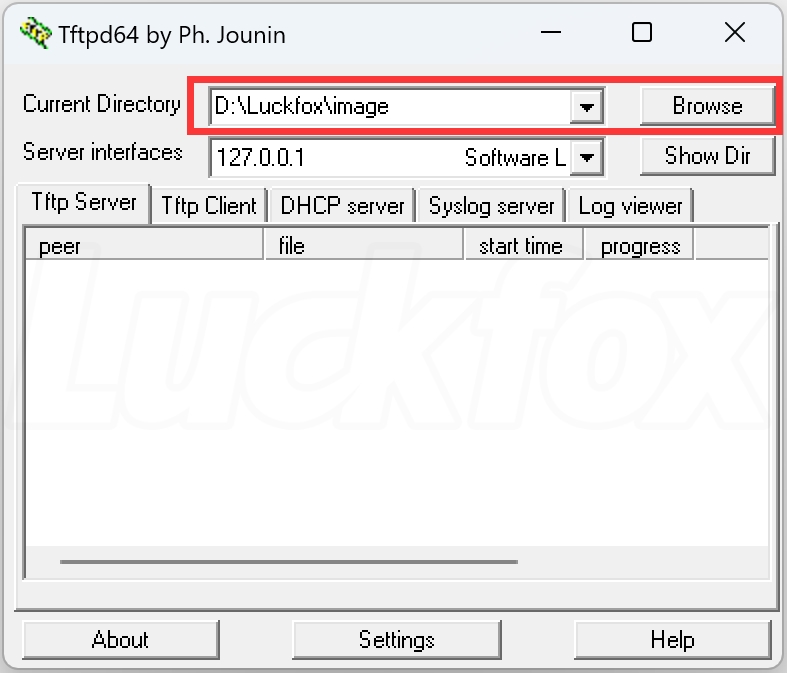

        （4）下载以下免安装包，解压即可使用；

        （5）通过网终 TFTP 传输文件。

# 从PC端tftp服务器下载文件到开发板
tftp 192.168.10.127 -g -r tftp_get.txt
tftp 192.168.10.127 -g -r sysfs_gpio

# 从开发板上传文件到PC端tftp服务器
tftp 192.168.10.127 -p -l tftp_push.txt

2、ADB 传输文件​

        （1）从 PC 端上传 test_file.tx t到开发板的 /userdata 目录；

adb -s 172.32.0.93:5555 push test_file.txt /userdata

        （2）下载开发板 /userdata 目录下的 test_file.txt 到 PC 端。

adb -s 172.32.0.93:5555 pull /userdata/test_file.txt test_file.txt

不知道各位目前使用情况怎么样呢，，大家如有更多硬核经验的话也欢迎分享噢~

待续...
