单片机配合DS1302时钟芯片自制简易电子表（测试通过）

本篇就常用的时钟芯片DS1302做出编程测试，实现了年月日时分秒周初值的设定和将时间在7段码上显示的功能，本程序只是简易的直接在程序中设置时间参数，没有考虑在运行中再次调整时间，当然，如果要实现那些功能，可以在程序中加入相应的按键逻辑控制程序，以做成标准的电子时钟。在此不做讨论。

一、硬件介绍

1>引脚介绍



这是常用的8引脚的DS1302时钟芯片，除了电源端和接地端与接晶振端，我们需要操作的剩下了SCLK、RST、DSIO端。

SCLK：是串行时钟输入线，用来控制数据的移动的

IO：数据的输入与输出端

RST：读写过程中RST必须置1

****************************************************************************************************************

详情请咨询：                                                 http://shop108408772.taobao.com/

**************************************************************************************************************

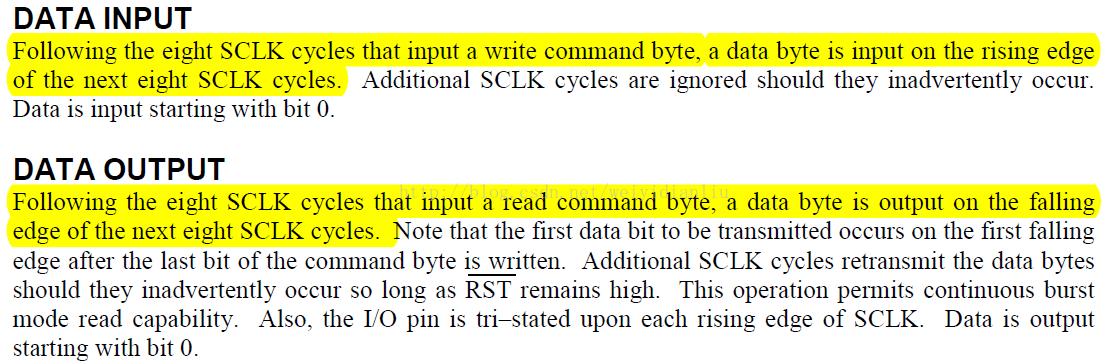

2>数据的输入与输出
