使用ST-LINK-V2烧录STM32f103c8t6

1,连接烧录器端口,(3.3v、GND、SWIOD、SWCLK),并且以此和stm32f103c8t6的端口(3.3v、GND、SWD、CLK)连接。

2,打开keil。点击魔术棒,选择debug项。在debug项中,找到use,选择ST-LINK-debugger。

3,选择setting,在port中,选择SW项。

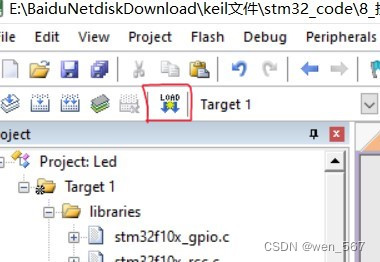

4,点击下载。完成。

(注意:在使用ST-LINK对stm32f103c8t6的最小系统板烧录时,要将BOOT0置高电平。在运行程序时,要将BOOT0置低电平。详细内容查stm32手册。)

### 回答1: 以下是使用STLINK V2烧录STM32的教程: 1. 准备工作 首先,需要准备好以下工具: - STLINK V2调试器 - STM32开发板 - Keil5开发环境 - STM32CubeMX软件 2. 配置STM32CubeMX 使用STM32CubeMX软件,配置好STM32芯片的时钟、引脚、外设等信息,并生成相应的代码。 3. 编写代码 在Keil5中,编写STM32的应用程序代码。在编写代码时,需要注意设置正确的芯片型号和调试器类型。 4. 编译代码 使用Keil5编译代码,生成可执行文件。 5. 烧录代码 将STLINK V2调试器连接到开发板上,并将调试器连接到电脑上。在Keil5中,选择“Flash”选项卡,点击“Settings”按钮,选择正确的调试器类型和芯片型号,然后点击“OK”按钮。接着,点击“Download”按钮,将可执行文件烧录STM32芯片中。 6. 调试代码 烧录完成后,可以使用Keil5中的调试功能,对STM32应用程序进行调试和测试。 希望以上教程能够帮助到您。 ### 回答2ST-Link/V2ST公司推出的一款用于调试和烧录STM32系列芯片的工具,它通过USB接口与计算机连接,将计算机与目标板之间的信息互传。在使用ST-Link/V2进行烧录STM32芯片时,需要配合keil5这款软件进行调试和编写代码。 下面是ST-Link/V2烧录STM32教程keil5的具体步骤。 1. 准备工具 首先,需要准备好ST-Link/V2芯片和keil5软件。将ST-Link/V2插入USB接口,然后连接目标板上的SWD接口和GND接口,确保芯片与目标板连接成功。 2. keil5软件配置 打开keil5软件,点击Project菜单 -> Options for Target,进入选项卡设置界面。在选项卡中,选择Debug,在调试接口中选择STLink/V2,然后在Settings选项中设置Target代理,将Reset Mode设置为Software,点击OK保存设置。 3. 烧录STM32芯片 将STM32编译为bin或hex文件。点击菜单栏中的Project -> Build Target,编译STM32代码。编译成功后,点击Flash菜单 -> Configure Flash Tools,将Flash Algorithm设置为STM32F10xxx6/8/AL/CL Flash,点击OK保存设置。 再次点击Flash菜单 -> Download,弹出Download function对话框,选择bin或hex文件,并在Download选项卡中勾选Erase Entire Chip和Verify Download,点击Start即可开始烧录STM32芯片。 4. 调试代码 在烧录成功后,可以在keil5软件中对STM32代码进行调试。点击Debug按钮,开始调试。此时可以在Debug窗口中查看运行情况,设置断点等,以便更好地思考和调试代码,实现代码的优化和改进。 以上就是ST-Link/V2烧录STM32教程keil5的具体步骤,希望能对您的学习和实践有所帮助。 ### 回答3: STLINK/V2是一款非常常见的用于烧录STM32单片机的工具,其中STLINK/V2是一款自带芯片内置调试器和 bootloader 的板卡,能够非常方便地对 STM32 系列单片机进行下载、调试,是 ST 官方推出的一款开发板。 在使用STLINK/V2烧录STM32 MCU时,我们需要用到Keil IDE,这是一个非常流行的嵌入式开发环境,它可以从Keil官网上下载,使用过程中可以免费使用。 下面是使用Keil 5进行STM32 MCU的STLINK/V2烧录的详细步骤: 1.首先,在 Keil 5 中新建一个工程,并在 Project -> Options for Target 中选择好开发板系列,此处以STM32F103C8T6为例。 2.然后找到程序代码文件,将其编写好并保存,接着在 Project -> Options -> Utilities 中勾选 "Use Debug Driver",并选择好 ST-Link Debugger。 3.之后在 Project -> Options -> Debug 中勾选 "Use ST-Link Debugger" 并对调试程序进行设置,同时保证工程中各项设置正确。 4.接着,将 ST-LINK/V2 连接到计算机上,并将开发板中的 SWDIO、SWCLK 和 GND 分别连接好,再将 ST-LINK/V2 的 VCC 和 RST 分别接到开发板的 3.3V 和 RST 上。 5.接下来在 Keil 5 中,选择 Flash - Download,将代码下载到 STM32 MCU 中,并确认下载成功。 6.最后,我们在硬件中断设置中对 NVIC 设置进行检查,以确保代码中没有问题并以确保可以正确启动 STM32 MCU。 总的来说,使用 Keil 5 进行 STM32 MCU 的 STLINK/V2 烧录非常方便,重要的是勾选好正确的选项以确保代码已经被正确地下载到单片机中。当然,在此过程当中有一个非常关键的步骤,即确保 ST-Link 工具连接正确,接口的连接不正确或驱动程序安装不正确都会导致 ST-Link 连接失败,因此,在这里我们需要仔细检查一下它们的连接情况。
