实现4个按键控制8个LED灯1个数码管程序

版权声明:转载请注明源文地址 https://blog.csdn.net/wenfei11471/article/details/79245276
按要求C语言编程,实现4个按键控制8个LED灯1个数码管程序。具体要求如下:
1、按键一,清零作用。无论数码管以前显示何内容,都归零,显示0;
2、按键二,加一作用。数码管显示内容加1,显示到9后,要回0;
3、按键三,减一作用。数码管显示内容减1,显示到0后,要回9;
4、按键四,控制8个LED灯流水灯效果。效果可以自己任意选定,只要用到8个LED等,且8个灯都有有亮灭效果。

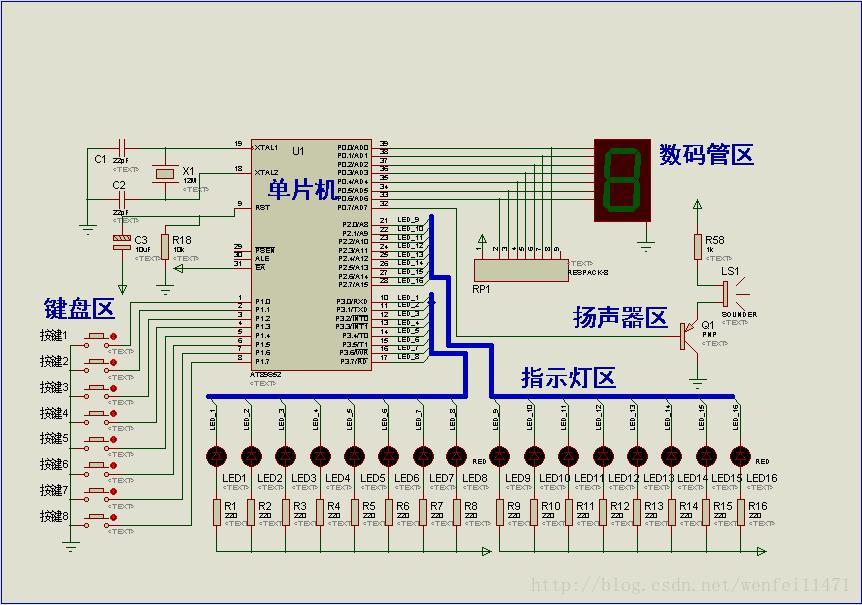

5、引脚连接电路图参考课程中提供的电路,调试也可以使用该电路调试。


程序代码如下:

/*********************************************************
	> File Name: Key_Control.c
	> Author: Wenfei6316
	> Mail: 2500873570@qq.com
	> Created Time: Sat 03 Feb 2018 10:40:21 AM CST
 ********************************************************/

#include"reg52.h"
#define LED P3
#define LED_SMG P0

typedef unsigned char u8;

sbit K1=P1^0;
sbit K2=P1^1;
sbit K3=P1^2;
sbit K4=P1^3;

u8 smg[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
u8 led[]={0xaa,0x55,0xc3,0x96,0x00,0xff,0xef,0x7d};

static u8 counter=0;
char num=0;

void delay(void)   //延迟10ms
{
    unsigned char a,b,c;
    for(c=1;c>0;c--)
        for(b=38;b>0;b--)
            for(a=130;a>0;a--);
}

void display(u8 num)
{
		LED_SMG=smg[num];
}
void key(void)
{
		if(K1==0)
		{
			delay();
			if(K1==0)
			{
				num=0;
				while(!K1);//按键释放
			}

		}

		if(K2==0)
		{
			delay();
			if(K2==0)
			{
				num++;
				if(num==10)
				{
					num=0;
				}
				while(!K2);//按键释放
			}
		}

		if(K3==0)
		{
			delay();
			if(K3==0)
			{
				num--;
				if(num==-1)
				{
					num=9;
				}
				while(!K3);//按键释放
			}
		}

		if(K4==0)
		{
			delay();
			if(K4==0)
			{
				counter++;
				if(counter==8)
				{
					counter=1;
				}             //LED显示
				switch(counter)
				{
					case(1):
						LED=led[0];
					  break;
					case(2):
						LED=led[1];
					  break;
					case(3):
					  LED=led[2];
					  break;
					case(4):
						LED=led[3];
					  break;
					case(5):
						LED=led[4];
					  break;
					case(6):
						LED=led[5];
					  break;
					case(7):
						LED=led[6];
					  break;
					case(8):
						LED=led[7];
					  break;
					default:
						break;
				}
				while(!K4);//按键释放
			}
		}
}

void main()
{
		LED=0x00;
	  display(0);
	  while(1)
		{
			key();
			display(num);
		}
}
