前言和先行知识

u-boot中有两个功能块对MMC(eMMC/SD)设备进行管理。
其中一个是fastboot、另一个是 MMC sub system(MMC子系统)。

fastboot主要是实现烧写数据的功能，而MMC子系统则拥有完整的命令集对MMC(eMMC/SD)设备进行管理.

fastboot也会调用MMC sub system的命令来实现其功能。关于这一点，详见我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/146012950【搜索“Fastboot 的PC端可利用FB”】

本篇博文介绍MMC sub system，而关于fastboot的介绍，请见我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/145985144

读懂本篇博文需要先对eMMC存储器有个详细的认识，详情见我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/145967306

U-Boot 的 MMC (MultiMediaCard) 子系统(MMC sub system)是专门用于管理 MMC 设备（包括 eMMC 和 SD 卡）的子系统，它提供了对这些存储设备的初始化、读写和分区管理等功能。

1. MMC 子系统概述

MMC 子系统主要用于支持：

  • SD/MMC/eMMC 存储设备的初始化和访问
  • 分区管理
  • FAT/ext 文件系统支持
  • 设备挂载与引导功能

U-Boot 的 MMC 子系统主要由以下几个部分组成：

  1. 驱动层（drivers/mmc/）
    负责具体的 MMC/SD 控制器驱动实现，例如 IMX6ULL 平台通常使用 drivers/mmc/fsl_esdhc.c。

  2. 核心层（drivers/mmc/mmc.c）
    负责管理 MMC 设备的初始化、命令发送和数据传输。

  3. 命令层（cmd/mmc.c）
    提供 U-Boot 命令行接口（CLI）来操作 MMC 设备。

2. MMC子系统的命令集

如何获取当前u-boot的MMC子系统的命令集

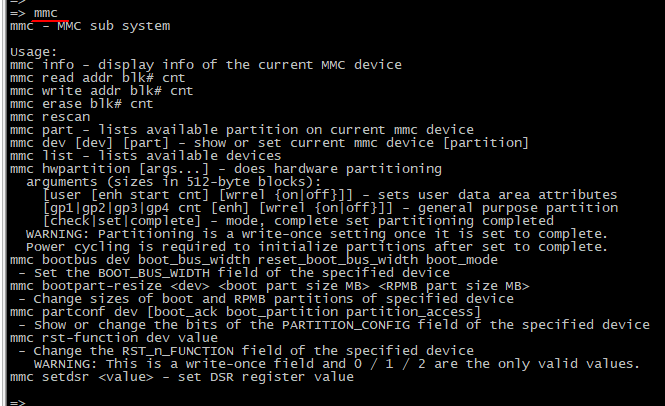

在u-boot下运行命令mmc可以输出你当前使用的u-boot的MMC子系统的命令集。

比如我在博文 https://blog.csdn.net/wenhao_ir/article/details/145662136 中最终生成的u-boot运行后，我执行命令：

mmc

运行结果如下：
在这里插入图片描述

mmc - MMC sub system

Usage:
mmc info - display info of the current MMC device
mmc read addr blk# cnt
mmc write addr blk# cnt
mmc erase blk# cnt
mmc rescan
mmc part - lists available partition on current mmc device
mmc dev [dev] [part] - show or set current mmc device [partition]
mmc list - lists available devices
mmc hwpartition [args...] - does hardware partitioning
  arguments (sizes in 512-byte blocks):
    [user [enh start cnt] [wrrel {on|off}]] - sets user data area attributes
    [gp1|gp2|gp3|gp4 cnt [enh] [wrrel {on|off}]] - general purpose partition
    [check|set|complete] - mode, complete set partitioning completed
  WARNING: Partitioning is a write-once setting once it is set to complete.
  Power cycling is required to initialize partitions after set to complete.
mmc bootbus dev boot_bus_width reset_boot_bus_width boot_mode
 - Set the BOOT_BUS_WIDTH field of the specified device
mmc bootpart-resize <dev> <boot part size MB> <RPMB part size MB>
 - Change sizes of boot and RPMB partitions of specified device
mmc partconf dev [boot_ack boot_partition partition_access]
 - Show or change the bits of the PARTITION_CONFIG field of the specified device
mmc rst-function dev value
 - Change the RST_n_FUNCTION field of the specified device
   WARNING: This is a write-once field and 0 / 1 / 2 are the only valid values.
mmc setdsr <value> - set DSR register value

现根据上面的内容说明MMC子系统各条命令的使用。

基本操作命令

1. 查看当前 MMC 设备信息

mmc info

作用：

  • 显示当前 MMC 设备的详细信息，包括厂商 ID、设备名称、容量、总块数、总线速度等。

示例输出：

Device: FSL_SDHC
Manufacturer ID: 3
OEM: 5344
Name: SL16G
Bus Speed: 50000000
Block Size: 512
Total Blocks: 30474240

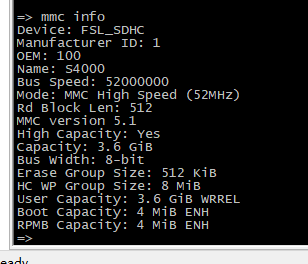

实际输出如下：
在这里插入图片描述

2. 读数据

mmc read addr blk# cnt

作用：

  • 从 MMC 设备的 blk# 块号开始读取 cnt 个块的数据，并存入 addr 指定的内存地址。

示例：

mmc read 0x82000000 0x100 0x10
  • 读取 0x10 (16) 个块的数据，从 0x100 块号开始，存入内存地址 0x82000000。

3. 写数据

mmc write addr blk# cnt

作用：

  • 将 addr 指定的内存地址的数据写入到 MMC 设备，从 blk# 开始写 cnt 个块。

示例：

mmc write 0x82000000 0x100 0x10
  • 从内存地址 0x82000000 取数据，写入到 MMC 设备的 0x100 块，写入 0x10 (16) 个块。

4. 擦除数据

mmc erase blk# cnt

作用：

  • 擦除 MMC 设备上从 blk# 开始的 cnt 个块。

示例：

mmc erase 0x100 0x10
  • 擦除 MMC 设备的 0x100 块开始的 0x10 (16) 个块。

5. 重新扫描 MMC 设备

mmc rescan

作用：

  • 重新初始化 MMC 设备，检测是否有新插入的 SD 卡或 eMMC 设备。

设备和分区管理

6. 列出可用的 MMC 设备及其编号

mmc list

作用：

  • 列出系统中所有可用的 MMC 设备。

示例输出：

FSL_SDHC: 0
  • 表示系统检测到 FSL_SDHC 控制器管理的设备，编号为 0。

实际输出如下：
在这里插入图片描述
这个输出结果表明在当前u-boot下，eMMC存储器在SD/MMC 总线上的 SD/MMC 控制器的编号为1。

输出结果中FSL_SDHC的全称为：Freescale Secure Digital Host Controller，其中：

  • FSL = Freescale（飞思卡尔，现已并入 NXP）
  • SDHC = Secure Digital Host Controller（安全数字主机控制器）

在 NXP i.MX 处理器（如 i.MX6、i.MX7、i.MX8）中，FSL_SDHC 负责管理 SD/MMC 总线，通常有 2~4 个 SD/MMC 控制器（编号从 0 开始）。 SD/MMC 控制器可以管理 SD 卡、eMMC 存储设备。

例如，在 i.MX6ULL 处理器上：

  • FSL_SDHC0 可能连接 SD 卡
  • FSL_SDHC1 可能连接 eMMC
  • FSL_SDHC2 可能是额外的 SD/MMC 控制器

7. 选择或查看当前 MMC 设备

mmc dev [dev] [part]

作用：

示例：

mmc dev 0
  • 选择设备 0 作为当前操作的 MMC 设备。
mmc dev 0 1
  • 选择设备 0，并使用其第 1 分区，对于eMMC存储器，实际上就是Boot partition 1。

我的开发板上u-boot实际输出如下：

mmc dev 1

运行结果如下：
在这里插入图片描述
这个结果表明切换到了编号为1的MMC设备(mmc1)，即当前活动的MMC设备为编号为1的mmc1设备，并且这个MMC设备的活动分区编号则是默认的0值，这里的0值在eMMC中代表的是User Area，详情请参考我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/146088727 【搜索“被编号为0(即默认情况)”】

8. 列出 MMC 设备上的当前活动分区的逻辑分区信息

mmc part

说明：了解这个命令的作用前，你需要去复习下eMMC存储器启动的两个阶段——即“Boot读取阶段”和“正常数据操作阶段”，详情的介绍请参看博文https://blog.csdn.net/wenhao_ir/article/details/145967306 【搜索“eMMC启动过程的两个阶段”】。

作用：

  • 显示当前 MMC 设备上的当前活动分区的逻辑分区信息。关于什么叫当前活动分区？请参考我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/145967306 【搜索”即哪个分区作为前活动分区“】
  • 注意：它并不是显示前 MMC 设备上的所有分区信息，它只是显示当前活动分区的逻辑分区信息，举个例子，eMMC进入“正常数据操作阶段”后，默认情况下当前活动分区都是User Area区，此时运行这个命令显示的是User Area区下的逻辑分区信息，这里所谓逻辑分区就是指把User Area分区再进行区域的划分。此时命令mmc part 是看不到Boot partition 1分区和Boot partition 2分区的，你此时查看的分区信息都是User Area分区的逻辑分区信息。

示例输出：

Partition Map for MMC device 0  --   Partition Type: DOS

Part    Start Sector    Num Sectors     UUID
  1     8192           1048576         0x83
  2     1056768        2097152         0x83
  • Part 1 从 8192 扇区开始，大小 1048576 扇区。
  • Part 2 从 1056768 扇区开始，大小 2097152 扇区。

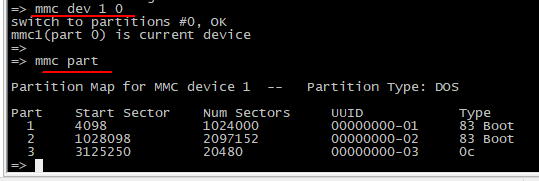

我的开发板实际运行结果如下：
在这里插入图片描述
分析：
首先用命令mmc dev 1 0将编号为1的eMMC切换到User Area区(命令中末尾的0代表User Area区)。关于为什么0代表User Area区，请参看我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/146088727
然后用命令mmc part查看User Area区的分区信息，即User Area区的逻辑分区信息。
从结果中我们可以看到我所使用的eMMC存储器的User Area区被划分为了三个逻辑分区，三个逻辑分区的编号分别为1、2、3。三个逻辑分区的大小可以使用Num Sectors来计算，一个Num Sectors代表512B，即512个字，所以三个分区的大小分别计算如下:
第1个逻辑分区：1024000512/1024/1024 = 500MB
第2个逻辑分区：2097152512/1024/1024 = 1024MB
第3个逻辑分区：20480*512/1024/1024 = 10MB
这就是为什么百问网的烧写工具要把根文件系统放在第2个逻辑分区的原因了，因为这个逻辑分区最大嘛。关于百问网的烧写工具的详细介绍见博文 https://blog.csdn.net/wenhao_ir/article/details/145653414
从上面可以看出：此时的编号1、2、3其实代表的是User Area区的三个逻辑分区。

备注说明：Boot partition 1和Boot partition 2是没有划分逻辑分区的，所以如果你查看这两个逻辑分区，会出现bad MBR sector signature 0x0000的提示，如下图所示：
在这里插入图片描述
注意：命令mmc dev 1 1中的第1个1表示编号为1的MMC设备，第2个1表示Boot partition 1分区，关于为什么第2个1代表示Boot partition 1分区，请参看我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/146088727

eMMC 专用管理命令

这些命令主要用于 eMMC 设备，因为 eMMC 具有比 SD 卡更多的高级功能，如硬件分区和引导配置。

9. 硬件分区管理

mmc hwpartition [args...]

作用：

  • 对 eMMC 进行硬件分区，例如创建 用户区、增强型用户区和 GP（General Purpose）分区。

示例：

mmc hwpartition gp1 1024 enh set complete
  • 创建一个 1024 个 512B 扇区的 GP1 分区，启用 enh（增强模式），然后 set complete（完成配置）。

⚠ 警告：

  • set complete 之后，分区配置 不可更改，需要 断电重启 使其生效！

10. 修改 eMMC 引导总线配置

mmc bootbus dev boot_bus_width reset_boot_bus_width boot_mode

作用：

  • 设置 eMMC 的 BOOT_BUS_WIDTH 字段，以调整启动模式。

示例：

mmc bootbus 0 2 0 1
  • 选择设备 0
  • boot_bus_width=2（8-bit DDR）
  • reset_boot_bus_width=0
  • boot_mode=1（单数据率模式）

11. 调整 eMMC 启动分区大小

mmc bootpart-resize <dev> <boot part size MB> <RPMB part size MB>

作用：

  • 修改 eMMC 设备的 引导分区 和 RPMB（Replay Protected Memory Block）分区 的大小。

示例：

mmc bootpart-resize 0 4 2
  • 把 eMMC 设备 0 的引导分区设为 4MB，RPMB 分区设为 2MB。

12. 修改 eMMC 启动分区访问配置

mmc partconf dev [boot_ack boot_partition partition_access]

作用：

  • 设置 eMMC 启动分区的访问模式。

示例：

mmc partconf 0 1 1 1
  • 设备 0：
    • boot_ack=1（启动确认）
    • boot_partition=1（使用 boot1 分区作为启动分区）
    • partition_access=1（选择 eMMC进入“正常数据操作阶段”后，哪个分区作为活动分区，这里一般都是设置的是0，表示eMMC进入“正常数据操作阶段”后，使User Area区作为当前活动分区。关于这一点详细的介绍请参看我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/145967306 【搜索“控制当前访问的 eMMC 分区”】）

13. 修改 eMMC 复位功能

mmc rst-function dev value

作用：

  • 设置 eMMC 设备 RST_n_FUNCTION 字段。

示例：

mmc rst-function 0 1
  • 设置设备 0 的 RST_n_FUNCTION 为 1（启用 eMMC 复位）。

RST_n_FUNCTION 取值及影响

值说明
0RST_n 引脚禁用（无效，外部复位信号不会影响 eMMC）
1RST_n 引脚启用（eMMC 响应外部复位信号）
2RST_n 引脚启用，并且是一次性写入的（OTP，One-Time Programmable）

注意：如果RST_n_FUNCTION的值设为 2，那么RST_n_FUNCTION 的值就不能更改了（OTP-One-Time Programmable，永久设置），请谨慎使用！

14. 修改 DSR（Driver Stage Register）

mmc setdsr <value>

作用：

  • 设置 MMC 设备的 DSR 值。在 MMC 设备中，DSR（Driver Stage Register，驱动级寄存器） 是一个 可选 的 16 位寄存器，用于微调 MMC 设备的驱动特性，以优化信号完整性和系统兼容性。它可以控制 MMC 设备的驱动强度，调整其 I/O 特性，以适应不同的 PCB 设计和电气环境。它可以允许主机和设备进行匹配，以减少信号反射、提高稳定性、减少 EMI（电磁干扰）。注意：不是所有 MMC 设备都支持 DSR 功能。

示例：

mmc setdsr 0x0404
  • 设置 DSR 为 0x0404。

3. 利用MMC子系统的fatload命令和ext4load命令引导加载内核

在 U-Boot 中，fatload mmc 和 ext4load mmc 命令用于从 MMC（SD 卡或 eMMC）加载文件到内存。它们的完整格式如下：

1. fatload mmc

用于从 FAT 文件系统的 MMC 设备加载文件到内存：

fatload mmc <dev[:part]> <addr> <filename> [bytes]
  • <dev>：MMC 设备编号（通常是 0 或 1）
  • <part>：准备要加载的文件是存储在eMMC的当前活动分区(通常为User Area区)的哪个逻辑分区中。
  • <addr>：文件加载到的内存地址（通常为 RAM 地址）
  • <filename>：要加载的文件路径
  • [bytes]（可选）：要加载的字节数，默认加载整个文件

示例

fatload mmc 0:1 0x82000000 boot.img

表示从 mmc 0 的当前活动分区(通常为User Area区)的第 1 逻辑分区加载 boot.img 到内存地址 0x82000000。fat代表这个逻辑分区的文件系统是FAT。

2. ext4load mmc

用于从 Ext4 文件系统的 MMC 设备加载文件到内存：

ext4load mmc <dev[:part]> <addr> <filename> [bytes]
  • <dev>：MMC 设备编号
  • <part>：准备要加载的文件是存储在eMMC的当前活动分区(通常为User Area区)的哪个逻辑分区中。
  • <addr>：文件加载到的内存地址
  • <filename>：要加载的文件路径
  • [bytes]（可选）：要加载的字节数，默认加载整个文件

示例

ext4load mmc 0:2 0x82000000 /boot/uImage

表示从 mmc 0 的当前活动分区(通常为User Area区)的第 2逻辑分区（Ext4 文件系统）加载 /boot/uImage 到内存地址 0x82000000。ext4代表这个逻辑分区的文件系统是ext4。

两条命令中的part参数的编号来自于哪里

在命令fatload mmc 和 ext4load mmc 命令中part参数的意义为当前活动分区(通常为User Area区)的逻辑分区的编号。也就是与命令mmc part 输出信息中part列编号的意义一样。所以对于命令fatload和ext4load中需要的part参数实际上我们可以从命令mmc part 的输出信息获取。

4. U-Boot 如何启用 MMC

U-Boot 需要正确配置 CONFIG_MMC 选项来启用 MMC 支持：

CONFIG_MMC=y
CONFIG_GENERIC_MMC=y
CONFIG_FSL_ESDHC=y       /* i.MX6ULL 的 MMC 控制器 */
CONFIG_SYS_MMC_ENV_DEV=0  /* 指定存储环境变量的 MMC 设备号 */

如果 U-Boot 需要在 eMMC/SD 上存储环境变量，通常需要：

CONFIG_ENV_IS_IN_MMC=y
CONFIG_SYS_MMC_ENV_DEV=0
CONFIG_ENV_OFFSET=0x400000

5.实际使用例子

利用MMC子系统查看和修改eMMC设备的EXT_CSD[179]配置信息

第01步
运行下面的命令即可查看设备的EXT_CSD[179]信息：

先运行命令看下eMMC设备在u-boot中的编号：

mmc list

在这里插入图片描述
这个输出结果表明在当前u-boot下，eMMC存储器在SD/MMC 总线上的 SD/MMC 控制器的编号为1。

输出结果中FSL_SDHC的全称为：Freescale Secure Digital Host Controller，其中：

  • FSL = Freescale（飞思卡尔，现已并入 NXP）
  • SDHC = Secure Digital Host Controller（安全数字主机控制器）

在 NXP i.MX 处理器（如 i.MX6、i.MX7、i.MX8）中，FSL_SDHC 负责管理 SD/MMC 总线，通常有 2~4 个 SD/MMC 控制器（编号从 0 开始）。 SD/MMC 控制器可以管理 SD 卡、eMMC 存储设备。

例如，在 i.MX6ULL 处理器上：

  • FSL_SDHC0 可能连接 SD 卡
  • FSL_SDHC1 可能连接 eMMC
  • FSL_SDHC2 可能是额外的 SD/MMC 控制器

第02步
选择当前的MMC设备，因为我的eMMC设备在u-boot中编号为1，所以命令如下：

mmc dev 1

运行结果如下：
在这里插入图片描述
这个结果表明切换到了编号为1的MMC设备(mmc1)，即当前活动的MMC设备为编号为1的mmc1设备，并且这个MMC设备的活动分区编号则是默认的0值，这里的0值在eMMC中代表的是User Area，详情请参考我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/146088727 【搜索“被编号为0(即默认情况)”】
第03步

运行下面的命令查看EXT_CSD[179]配置信息：

mmc partconf 1

命令中的参数1代表设备编号为1。
在这里插入图片描述
这个结果表明eMMC 在 启动阶段（Boot Operation） 会发送 Boot Acknowledge（ACK） 信号，从从 Boot 分区 1 启动，当前访问的 eMMC 分区为0分区，即普通用户数据区。

第04步
接下来，说下怎么修改EXT_CSD[179的]配置信息。
本文上面介绍的第12个命令格式就可以实现修改EXT_CSD[179的]配置信息。。

mmc partconf dev [boot_ack boot_partition partition_access]

示例如下：

mmc partconf 1 1 1 0

具体意义如下：
- 第1个参数值为1的意义：选择 编号为1的 eMMC 设备；
- 第2个参数值为1的意义：启用 Boot Acknowledge信号。
- 第3个参数值为1的意义：选择 eMMC Boot 分区 1（即 boot1） 作为启动分区。
- 第4个参数值为1的意义：
- boot_partition = 1 → 选择 eMMC Boot 分区 1（即 boot1） 作为启动分区
- partition_access = 0 → 设置eMMC进入“正常数据操作阶段”后，eMMC的活动分区为普通用户数据区(0值就是代表普通用户数据区)，即从普通用户数据区进行数据的读写操作。关于这一点详细的介绍请参看我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/145967306 【搜索“控制当前访问的 eMMC 分区”】

利用MMC子系统和Fastboot烧写u-boot、内核、设备树

详情见我的另一篇博文 https://blog.csdn.net/wenhao_ir/article/details/146012950

博客
嵌入式开发学习笔记总目录
01-15 1170
【代码】嵌入式开发学习笔记总目录。
博客
电力系统中为什么采用三相交流电？
04-22 464
三相交流系统能够在不增加成本的前提下，传输更大的功率、更稳定地驱动设备，是现代电力系统的最佳选择。发电机的结构天生就适合三相：只要在定子上绕三个等间隔的线圈，转子旋转时就能自然而然地产生三相交流电。
博客
使用STM32CubeMX和Keil在STM32上创建并运行一个简单的FreeRTOS多任务程序
04-02 958
利用FreeRTOS运行两个任务，分别为点灯和OLED屏的显示。
博客
STM32CubeMX的使用方法：使用STM32CubeMX生成基于STM32F103+HLA库的初始化代码,并在此基础上写出LED点灯程序
04-01 1008
当然可以！是STMicroelectronics（意法半导体）提供的一款图形化配置工具，专门用于STM32 微控制器的初始化代码生成。它可以帮助开发者快速配置 STM32 的外设、时钟、引脚映射，并自动生成相应的 C 代码，以便导入到 Keil、IAR、STM32CubeIDE 等开发环境中进行进一步开发。主要功能。
博客
STM32F103C8T6开发板各硬件资源说明示意图(实物图)
04-01 187
主控芯片型号：STM32F103C8T6。
博客
STM32_HAL之程序编写、编译、烧写、上板测试初体验
04-01 539
请参考博文。
博客
Linux进程管理之进程间通信的相关知识(映射、管道(Pipe)通信、命名管道(FIFO)、消息队列、信号量、信号)
03-30 696
命名管道（FIFO）是一种特殊类型的文件，允许不相关的进程进行进程间通信（IPC）。下面是一个简单的示例，展示如何使用 FIFO 进行进程通信。Linux 的消息队列（Message Queue）是一种进程间通信（IPC）方式，它允许进程以消息的形式发送和接收数据。消息队列比管道（Pipe）和 FIFO 更灵活，支持不同类型的消息，并且可以非阻塞地读取数据。代码解析创建消息队列MSG_KEY是消息队列的唯一标识符。0666赋予读写权限。发送消息msg_type必须 > 0，用于区分不同类型的消息。
博客
Linux的进程优先级调度学习笔记
03-29 395
范围 -20 到 19，数值越大优先级越低。
博客
Linux进程管理之子进程的创建(fork函数)、子进程与线程的区别、fork函数的简单使用例子、子进程的典型应用场景、父进程等待子进程结束后自己再结束
03-29 820
fork()是 Linux 中用于创建新进程的系统调用。当一个进程调用fork()时，系统会创建一个与原进程几乎完全相同的子进程。新的子进程在有相关写操作时，会复制父进程的资源(即写时复制的概念)。父进程的PID和子进程的PID是不同的。父进程和子进程会从fork()调用的返回值处开始继续执行，但返回值在父进程和子进程中是不同的。
博客
Linux进程管理之进程的概念、进程列表和详细的查看、进程各状态的含义
03-29 496
是程序执行的实例，在Linux中，每个进程都有一个唯一的PID（进程ID）。
博客
Linux进程管理的相关知识点以及我的相关笔记链接
03-29 1047
在Linux操作系统中，进程管理是操作系统内核非常重要的部分，涉及到进程的创建、调度、同步、通信等多个方面。
博客
Keil编译生成的axf文件的介绍
03-29 441
主要用于 ARM 处理器的嵌入式开发。它的作用类似于 ELF（Executable and Linkable Format）格式，包含了可执行代码、调试信息、符号表等数据。，调试器（如 Keil µVision 或 J-Link GDB Server）可以使用它来进行。生成，包含了目标程序的机器代码，可以用于仿真和调试。，包含可执行代码、调试信息、符号表等数据。，但通常不会直接烧录到硬件，而是转换为。代码时，连接器会将多个目标文件（通常这个文件会出现在。文件）链接在一起，生成。是 Keil 生成的。
博客
STM32_HAL开发环境搭建【Keil(MDK-ARM)、STM32F1xx_DFP、 ST-Link、STM32CubeMX】
03-29 580
我们会在Keil(MDK-ARM)上去编写程序。的第02分03秒开始看。安装过程中请修改一下下面两个路径，避免占用C盘空间。Core就是Keil(MDK-ARM)的程序安装目录。Pack是各系列芯片的开发板的开发包的安装目录。还要填写下用户信息：然后开始安装：同意安装“KEIL-Tools By ARM 通用串行总线控制器”启动之后Keil会自动进行包描述的更新：我们最好耐心等待它检查完，右下角会有进度：大概会花费10到20分钟左右的时间。
博客
利用Linux的SPI子系统和SPI总线写出SPI设备(DAC模块)的驱动
03-29 896
ti,tlc5615。
博客
通过万能SPI设备驱动spidev.c来操作挂接在SPI总线上的SPI设备(DAC模块)【spidev.c代码详解、SPI控制器及SPI设备的设备树语句解析】
03-29 1067
关于设备驱动spidev.c的来历和介绍，在前面的博文中我已经介绍了，链接也可以参考视频(百度网盘搜索“1-5_05_spidev的使用(SPI用户态API)”)，然后前面的1分30秒就对其来历进行了介绍。
博客
Linux系统如何搜索内核日志？用“dmesg”命令...
03-29 109
比如我要在内核日志中搜索关键词。
博客
怎么样查看Linux的GPIO子系统中已经被占用的GPIO口的状态？
03-29 272
【搜索“gpiochip0对应于IMX6ULL的GPIO1”】关于上面截图中GPIO的编号意义，请参考我的另一篇博文。
博客
怎么样查看正在运行的Linux系统的内核是什么时候编译的？
03-28 163
可见，时间已经更新了，并且编号也改为了2，说明这是第二次编译zImage得到的内核。可见，此时的内核的编译时间是 2024年12月11日的23点04分37秒。
博客
Linux的SPI子系统详解(相关接口函数和基本原理讲解)
03-27 843
当SPI_master的驱动有了，并且接入到了Linux的SPI子系统后，所以后续我们就可以利用SPI子系统提供的一系列内核接口函数(API)去书写SPI设备(DAC模块)的驱动。实际上，之前在博文中使用的别人写的SPI设备通用驱动spidev.c也是用的SPI子系统提供的接口函数写成的。
博客
C语言中把函数声明为inline是什么意思？
03-27 334
在 C 语言中，将函数声明为inline（内联）意味着编译器将该函数的代码直接插入到调用它的地方，而不是执行常规的函数调用。这种优化可以减少函数调用的开销，如栈帧分配和参数传递，从而提高程序运行效率，尤其是对小型、频繁调用的函数。inline。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
